Typ produktu	Odlučovač prachu
Značka	DEWALT
Model	DXVCS003
Objem nádrže	38 l
Účinnost separace	99,5 % (testováno s modelem DXV30SA)
Průměr hadice	48 mm
Délka hadice	2,1 m
Materiál	Antistatický plast
Použití	Piliny, dřevěné třísky, suché nečistoty
Kompatibilní typ vysavače	Vysavače DEWALT (např. DXV30SA)
Obsah balení	Hadice (48 mm x 2,1 m), 4 kolečka, 6 šroubů ST4,8x16F, 4 šrouby ST3,9x16F, návod k použití
Bezpečnost	Nenasávejte hořlavé kapaliny; nepoužívejte v blízkosti nebezpečných materiálů
Údržba	Čistěte vnější povrch vlhkým hadříkem a jemným mýdlem; nádrž myjte teplou mýdlovou vodou
Skladování	Před uskladněním vyprázdněte a vyčistěte nádrž; hadici omotejte kolem víka
Instalace	Nasaďte kolečka na dno nádrže; připevněte odlučovač na víko pomocí přiložených šroubů
Napájení	Není relevantní (pasivní zařízení)

Často kladené otázky - DXVCS003 DEWALT

Proč hadice správně nesaje?

Může to být způsobeno ucpaným filtrem nebo ucpáním hadice. Vypněte vysavač, vyčistěte filtr a zkontrolujte, zda není ucpaná hadice.

Proč vysavač nesaje dobře, když je připojen k odlučovači?

Pravděpodobně dochází k úniku vzduchu mezi víkem a nádrží. Zkontrolujte, zda je víko správně nasazeno a není prasklé. V případě potřeby jej nasaďte zpět nebo vyměňte.

Proč se prach neusazuje na dně nádrže?

Dočasně přerušte proudění vzduchu, aby nečistoty spadly. Pokud problém přetrvává, zkontrolujte, zda nedochází k úniku vzduchu ve víku nebo nádrži.

Hadice se často uvolňuje. Co dělat?

Ujistěte se, že používáte správné spojky a že jsou pevně utaženy. Také zkontrolujte, zda je hadice správně zasunuta do vstupního a výstupního otvoru.

Jak používat odlučovač prachu DXVCS003?

Zasuňte konec hadice vysavače do výstupu odlučovače. Poté zasuňte dodávanou hadici (48 mm x 2,1 m) do vstupního otvoru. Zapojte vysavač a zapněte jej.

Jak vyprázdnit nádrž odlučovače?

Nejprve odpojte vysavač. Poté sejměte odlučovač z nádrže tahem za spony víka. Zvedněte celek a vysypte obsah do vhodné nádoby.

Mohu použít odlučovač k vysávání kapalin?

Ne, odlučovač je určen pouze pro suché nečistoty (piliny, třísky atd.). Nikdy nenasávejte hořlavé nebo vznětlivé kapaliny, jako je benzín.

Lze odlučovač použít s hořlavým prachem?

Ne, nepoužívejte jej s nebezpečnými nebo hořlavými materiály. Směsi dřevěného prachu mohou být výbušné. Vyhněte se jakémukoli zdroji vznícení v blízkosti sběrače.

Jak udržovat odlučovač prachu?

Čistěte vnější povrch vlhkým hadříkem a jemným mýdlem. U nádrže vyprázdněte nečistoty, umyjte ji teplou mýdlovou vodou a osušte. Nepoužívejte rozpouštědla.

Co obsahuje balení DXVCS003?

Balení obsahuje: hadici 48 mm x 2,1 m (DXVA19-2504), 4 kolečka, 6 šroubů ST4,8x16F, 4 šrouby ST3,9x16F a návod k použití.

NÁVOD K OBSLUZE DXVCS003 DEWALT

Czech (originální pokyny)....30

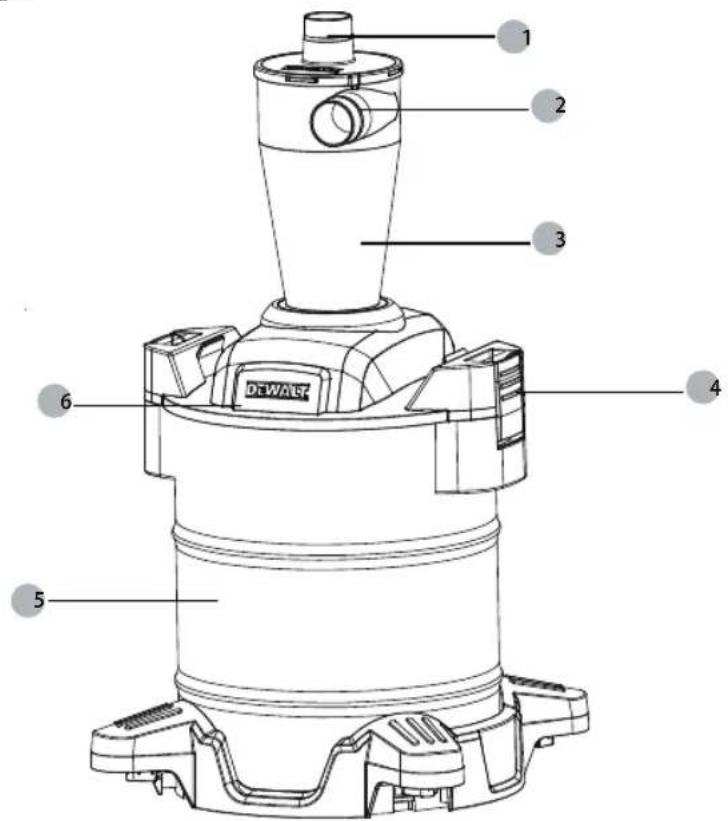

Fig. A

* Testováno na písku, šroubech, dřevěných třiskách a papírových odpadech s DXV30SA.

**Kapacita nádrže se vztahuje ke skutecnému objemu nádrže a neodráží kapacitu dostupnou behem provozu.

OBSAH BALENÍ

OBSAH BALENÍ

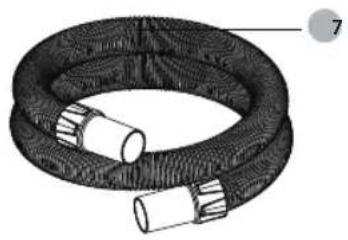

1 Hadice 48 mm × 2,1 m (DXVA19-2504)
4 Kolečka
6 Šroub ST4,8×16F
4 Šroub ST3,9×16F
1 Návod k použití

- Zkontrolujte, zda nedošlo k poškození nářadí, dílů nebo příslušenství během přepravy.

- Před zahájením práce věnujte čas důkladnému přečtení a pochopení tohoto návodu.

DEFINICE: BEZPEČNOSTNÍ POKYNY

Níže uvedené definice popisují stupeň závažnosti jednotlivých signálních slov. Přečtěte si příručku a věnujte pozornost těmto symbolům.

⚠ NEBEZPEČÍ: Označuje bezprostředně nebezpečnou situaci, která, pokud se jí nezabrání, způsobí smrt nebo vážné zranění.

⚠️VAROVÁNÍ: Označuje potenciálně nebezpečnou situaci, která může mít za následek smrt nebo vážné zranění, pokud se jí nevyhnete.

⚠UPOZORNĚNÍ: Označuje potenciálně nebezpečnou situaci, která může vést k lehkému nebo středně těžkému zranění, pokud se jí nevyhnete.

UPOZORNĚNÍ: Označuje postup, který nesouvisí se zraněním osob a který, pokud se mu nevyhnete, může mít za následek poškození majetku.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

⚠VAROVÁNÍ: Při používání elektrických spotřebičů vždy dodržujte základní bezpečnostní opatření, abyste snížili riziko požáru, úrazu elektrickým proudem a zranění osob, včetně následujících:

PŘED POUŽITÍM SPOTŘEBIČE SI PŘEČTĚTE VŠECHNY POKYNY A DODRŽUJTE JE.

• Nedovolte, aby bylo příslušenství používáno jako hračka. Věnujte zvýšenou pozornost, pokud je příslušenství používáno dětmi nebo v jejich blízkosti.

• Toto příslušenství používejte POUZE tak, jak je popsáno v návodu. Používejte pouze příslušenství doporučené společností DEWALT.

• Abyste snížili riziko ohrožení zdraví výpary nebo prachem, nepoužívejte odlučovač prachu s toxickými materiály. Nepoužívejte ani neskladujte v blízkosti nebezpečných materiálů.

• Abyste snížili riziko poranění v důsledku náhodného spuštění, vždy před připojením odlučovače prachu k vysavači vypněte vysavač a odpojte sitovou zástrčku ze zásuvky.
• Směsi dřevěného prachu jsou vysoce hořlavé a mohou být výbušné.
• NIKDY nevnášejte do sběrače jiskry nebo zdroje vznícení.
• Nepoužívejte příslušenství ke sběru hořlavých nebo vznětlivých kapalín, jako je benzín, ani jej nepoužívejte v místech, kde se vyskytují hořlavé nebo vznětlivé kapaliny.

⚠UPOZORNĚNÍ: Spotřebič není určen pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jim osoba odpovědná za jejich bezpečnost neposkytla dohled nebo je nepoučila o používání spotřebiče. Děti by měly být pod dohledem, aby se zajistilo, že si se spotřebičem nebudou hrát.

SEPARÁTOR PRACHU JE VYROBEN ZE STATICKÉHO ROZPUSTNÉHO PLASTU INSTALACE SEPARÁTOROVÉ NÁDRŽE (obr. B)

1. Umístěte nádrž odlučovače do vybrání na víku 6 a dbejte na to, aby žebra byla zarovnána s drážkami.
2. S víkem v obrácené poloze vložte dodané šrouby (ST4,8 x 16F) 9.
3. Pomocí šroubováku (není součástí dodávky) zajistěte a utáhněte šrouby (ST4,8 x 16F) 9.

UPOZORNĚNÍ: Žebra na obou stranách oddělovače musí být zarovnána se dvěma malými drážkami v prohlubni krytu.

1. Obratte nádrž na prach 5a nainstalujte kolečka 8 na dno nádrže na prach a upevněte je pomocí šroubů (ST3,9 x 16F) 10

2. Vratte sestavu prachové nádrže 5do svislé polohy.

Czech

NÁVOD K OBSLUZE (obr. D)

⚠VAROVÁNÍ: Abyste snížili nebezpečí požáru, vyprázdněte nádržku na prach po každém použití.

Odlučovač prachu obsahuje funkci filtru. Má schopnost nasávat piliny a jiné nečistoty. Lze jej použít k nasávání prachu a nečistot z garáží nebo z teras a příjezdových cest. Při používání odlučovače prachu s nádrží na prach postupujte podle níže uvedených pokynů.

1. Zasuňte konec hadice vysavače do výstupu odlučovače prachu, hadice by měla být zacvaknutá.
2. Vyhledejte vstupní otvor na odlučovači prachu.
3. Vložte jeden konec hadice o rozměrech 48 mm x 2,1 m do vstupního otvoru.
4. Zapojte napájecí kabel vysavače do vhodné zásuvky.
5. Stiskněte spínač na vysavači do polohy "ON".

Vyprázdněte nádrž (obr. E)

⚠️ VAROVÁNÍ: Abyste snížili riziko zranění v důsledku náhodného spuštění, odpojte před vyprázdněním prachové nádrže napájecí kabel.

1. Vyjměte sestavu odlučovače prachu z nádrže na prach tahem za přichytky víka umístěné na obou stranách nádrže na prach směrem ven. Zvedněte sestavu odlučovače prachu.
2. Obsah nádržky vysypte do vhodné nádoby na odpad.

ČIŠTĚNÍ

Aby nádržka vypadala co nejlépe, čistěte ji zvenku hadříkem navlhčeným teplou vodou a jemným mýdlem.

Nádrž vyčistíte následujícím způsobem:

1. Vyklopte nečistoty.
2. Nádrž důkladně umyjte teplou vodou a jemným mýdlem.
3. Otřete suchým hadříkem.

SKLADOVÁNÍ (obr. F)

Před uskladněním je třeba nádržku na prach vyprázdnit a vyčistit. Hadici lze omotat kolem víka.

ODSTRAŇOVÁNÍ NEJČASTĚJŠÍCH PROBLÉMŮ

UPOZORNĚNÍ: Problemy, které se vyskytnou při provozu odlučovače prachu DEWALT, mohou mít rychlé a jednoduché řešení!

PROBLÉM	ŘEŠENÍ
Proč hadice správně nesaje?	Pravděpodobně je ucpaný filtr vysavače nebo je v domě nějaká překážka. Nejprve vypněte vysavač a odlučovač prachu DEWALT. Poté vyčistěte filtr vysavače a/nebo odstraňte případné ucpání hadice.
Proč vysavač nevysává správně?	Obvykle se jedná o důsledek úniku vzduchu. Pokud dochází k úniku vzduchu mezi víkem bubnu a bubnem, znovu pevně nasadťte víko a zkontrolujte, zda nedochází k úniku vzduchu. Pokud je víko bubnu poškozené, vyměňte je nebo opravte. Pokud je netěsnost nebo dira v samotném bubnu, vyměňte nebo opravte buben. I malé úniky vzduchu ovlivňují výkon odlučovače prachu DEWALT.
Proč se prach neusazuje na dně bubnu?	Pokud se prach neusazuje, dočasně vypněte proudění vzduchu a nechte materiály klesnout do bubnu. Pokud se tim problém nevyřeši, zkontrolujte, zda nedochází k úniku vzduchu ve víku bubnu nebo v bubnu, jak je uvedeno výše.
Proč se hadice odděluje?	Zkontrolujte, zda jsou použity správně šroubení a zda jsou těsné.
