FQKW 12.500 - čerpadlo For_Q - Bezplatný návod k obsluze

Typ produktu	Ponorné čerpadlo
Značka	For_Q
Model	FQKW 12.500
Příkon	700 W
Napájecí napětí	230 V ~ 50 Hz
Max. průtok	12500 l/h
Max. dopravní výška	10 m
Max. tlak	0,1 MPa (1 bar)
Max. hloubka ponoru	5 m
Max. teplota vody	35 °C
Přípojka	Vnější závit cca 42 mm (1¼")
Max. velikost pevných částic	5 mm
Spínací výška (auto)	cca 12 cm
Vypínací výška (auto)	cca 3 cm
Min. sací výška (ruční)	2 mm
Stupeň krytí	IPX8
Plovákový spínač	Automatický/ruční, nastavitelný
Zpětný ventil	Integrovaný
Univerzální flexibilní přípojka	Součástí dodávky
Čištění	Čistou vodou; demontujte sací koš pro vyčištění oběžného kola
Pravidelná údržba	Kontrolujte plovák každé 3 měsíce
Bezpečnost	Používejte s proudovým chráničem ≤30 mA; nepoužívejte v bazénech
Obsah dodávky	Čerpadlo, flexibilní přípojka, zpětný ventil, návod k použití

Často kladené otázky - FQKW 12.500 For_Q

Jak nainstalovat čerpadlo FQKW 12.500?

Umístěte čerpadlo pevně na dno jímky nebo zavěste za rukojeť. Připojte tlakovou hadici k přípojce (závit 1¼") pomocí univerzální flexibilní přípojky. Utáhněte hadicovou sponou. Ujistěte se, že hadice není zalomená. Zapojte zástrčku do bezpečnostní zásuvky 230 V chráněné proudovým chráničem (RCD) ≤30 mA.

Proč čerpadlo nestartuje?

Zkontrolujte síťové napětí (230 V ~ 50 Hz). Ujistěte se, že se plovákový spínač může volně pohybovat. V automatickém režimu musí být přepínač (A) v dolní poloze. Pokud je plovák zablokovaný, upravte jeho polohu. Pokud čerpadlo stále nestartuje, může být motor chráněn integrovaným jističem; odpojte a vyčistěte zařízení.

Čerpadlo běží, ale nečerpá vodu, co dělat?

Často je to způsobeno ucpaným sacím filtrem nebo zalomenou hadicí. Vyčistěte sací koš čistou vodou. Narovnejte nebo vyměňte hadici. Také zkontrolujte, zda je dostatečná výška vody (≥50 mm v ručním režimu).

Jak vyčistit čerpadlo?

Nejprve odpojte zástrčku. Očistěte vnější část čistou vodou. Pro přístup k oběžnému kolu odpojte sací koš a jemně vyčistěte oběžné kolo vodou. Nepokládejte čerpadlo na oběžné kolo. Znovu nasaďte koš. Každé 3 měsíce vyčistěte plovák a dno jímky.

Jaká je funkce plovákového spínače?

Plovákový spínač umožňuje přepínání mezi automatickým a ručním režimem. V automatickém režimu (přepínač dole) se čerpadlo zapne, když voda dosáhne ~12 cm, a vypne se při ~3 cm. V ručním režimu (přepínač nahoře) čerpadlo pracuje nepřetržitě a může nasávat vodu až do výšky 2 mm.

Mohu toto čerpadlo použít v bazénu?

Ne. Návod jasně uvádí, že zařízení není vhodné pro použití v bazénech, dětských bazéncích nebo vodních nádržích, kde se během provozu mohou nacházet osoby nebo zvířata. Je zakázáno jej používat v přítomnosti osob nebo zvířat v nebezpečné zóně.

Jaká je maximální hloubka ponoru?

Maximální hloubka ponoru je 5 metrů pod hladinou vody. Nepřekračujte tuto hloubku, abyste předešli poškození čerpadla.

Co dělat, když se čerpadlo po krátkém provozu náhle zastaví?

Může to být způsobeno přehřátím: tepelná ochrana motoru vypne napájení, pokud je voda příliš znečištěná nebo teplota překročí 35 °C. Odpojte čerpadlo, vyčistěte jej a jímku a ujistěte se, že je voda čistá a má správnou teplotu.

Jak skladovat čerpadlo v zimě?

Před dlouhodobým skladováním opláchněte čerpadlo čistou vodou a zcela jej vyprázdněte, aby nedošlo k zamrznutí. Skladujte na suchém, tmavém a mrazuvzdorném místě, ideálně při teplotě 5 až 30 °C. Pokud je to možné, uchovávejte v původním obalu.

Je čerpadlo opravitelné?

Žádné vnitřní díly nevyžadují údržbu uživatelem. Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem nebo kvalifikovaným odborníkem. V případě závad kontaktujte nejbližší prodejnu Hornbach s přesným popisem problému.

NÁVOD K OBSLUZE FQKW 12.500 For_Q

CZ Originální návod k obsluze Ponorné čerpadlo

SK Originálny návod na obsluhu Ponorné čerpadlo

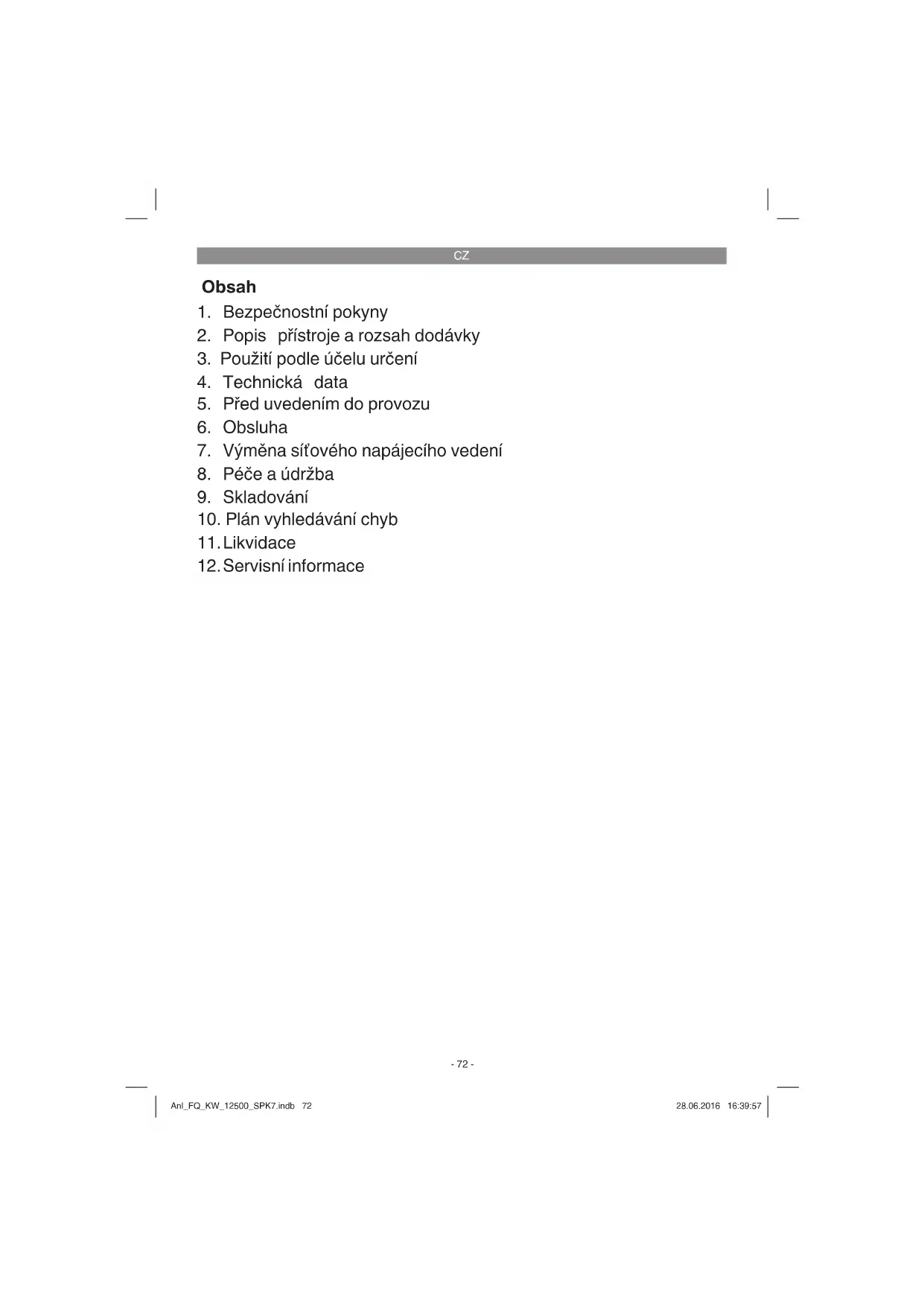

1. Bezpečnostní pokyny
2. Popis přístroje a rozsah dodávky
3. Použití podle účelu určení
4. Technická data
5. Před uvedením do provozu
6. Obsluha
7. Výměna síťového napájecího vedení
8. Péče a údržba
9. Skladování
10. Plán vyhledávání chyb
11. Likvidace
12. Servisní informace

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Nebezpečí!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

Nebezpečí!

Přístroj musí být napájen ochranným vypínačem proti chybnému proudu (RCD) s jmenovitým vybavovacím chybným proudem do maximálně 30 mA (podle VDE 0100 část 702 a 738).

Pokud si nejste jistí, jestli je provedena instalace RCD, doporučujeme vám použít pomocný spínač PRCD-S (žádejte ve vašem specializovaném obchodě).

Čerpadlo není vhodné na použití v plaveckých bazénech, brouzdalištích všeho druhu a ostatních vodstvech, ve kterých se během provozu mohou zdržovat osoby nebo zvířata. Provoz čerpadla během pobytu lidí nebo zvířat v oblasti ohrožení není přípustný. Informujte se u odborného elektrikáře!

CZ

• Než uvedete přístroj do provozu, nechte odborníkem zkontrolovat, zda, uzemnění, nulování, ochranné vypínání proti chybnému proudu odpovídá bezpečnostním předpisům energetického rozvodného podniku a zda bezvadně funguje.
• Elektrické zástrčky chránit před vlhkem.
• Při nebezpečí zatopení umístit zástrčky v oblasti chráněné před zatopením.
• V každém případě je třeba se vyhnout čerpání agresivních kapalin a čerpání abrazivních látek (s brusnými účinky).
• Přístroj je třeba chránit před mrazem.
• Přístroj je třeba chránit před chodem nasucho.
• Vhodnými opatřeními je třeba zabránit přístupu dětem.

Tento přístroj smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi, pouze pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání přístroje a rozumějí nebezpečím, které mohou v důsledku použití vzniknout. Děti si nesmějí s přístrojem hrát. Čištění a údržbu nesmějí provádět děti bez dohledu.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

1. Rukojeť
2. Zpětný ventil
   3.Tlakovápřípojka
3. Sací koš
4. Univerzální hadicová přípojka

CZ

2.2 Rozsah dodávky

• Ponorné čerpadlo
• Univerzální hadicová přípojka
• Zpětný ventil
• Originální návod k použití

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

• Otevřete balení a přístroj opatrně vyjměte z balení.
• Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
• Překontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
• Balení si pokud možno uložte až do uplynutí záruční doby.

Nebezpečí!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

CZ

3. Použití podle účelu určení

Vámi zakoupený přístroj je určen na čerpání vody o maximální teplotě 35 °C. Přístroj nesmí být používán pro jiné kapaliny, obzvláště ne pro motorová paliva, čisticí prostředky a jiné chemické výrobky! Před použitím čerpadla si vyjasněte možné zvláštní podmínky pro instalaci!

Přístroj najde uplatnění ale všude tam, kde musí být přečerpána voda, např. v domácnosti, zahradě, a v dalších použitích. Čerpadlo nesmí být používáno pro provoz v bazénech!

Při použití přístroje ve vodách s přirodním, bahnitým dnem postavte přístroj na trochu vyvýšené místo, např. na cihly.

Přístroj není určen pro trvalé používání, např. jako cirkulační čerpadlo v rybníku. Očekávaná životnost přístroje se tak výrazně zkrátí, protože přístroj není konstruován pro trvalé zatížení.

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/ obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Vytečením mazacího oleje/maziva může být znečištěna voda.

CZ

4. Technická data

Sítová přípojka.... 230 V \~ 50 Hz

Příkon 700 W

Dopravované množství max.: 12500 l/h

Dopravní výška max. 10 m

Dopravní tlak max. 0,1 MPa ( 1,0 bar)

Hloubka ponoření max. 5 m

Teplota vody max. 35 °C

Připojovací závit ....cca 42 mm (1¼") vnější

Cizí tělesa max.: 05 mm

Výška spínacího bodu: ZAP max. cca 12 cm

Výška spínacího bodu: VYP ......min. cca 3 cm

Odsávací výška, min.: 2 mm

Krytí: IPX8

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

5.1 Instalace

Instalace přístroje se provádí bud:

- stacionárně s pevným potrubím nebo

- stacionárně s pružným hadicovým vedením

- Tlakovou hadici nebo trubku připojit pomocí vhodného připojení na tlakovou připojku (3).

Upozornění!

Před použitím čerpadla si vyjasněte možné zvláštní podmínky pro instalaci!

Pokud by mohlo dojít např. kvůli výpadku proudu, znečištění nebo defektnímu těsnění k věcným škodám, musí se nainstalovat dodatečná ochranná opatření.

-77-

CZ

Tato ochranná opatření jsou například:

čerpadla běžící paralelně v odděleně zajištěném elektrickém obvodu, senzory vlhkosti na vypnutí a podobná bezpečnostní zařízení.

V případě pochybností se bezpodmínečně porad'te s odborným instalatérem.

Upozornění!

Maximálního dopravovaného množství může být dosaženo pouze s co největším průměrem vedení, při připojení menších hadic nebo vedení se dopravované množství sníží. Při použití univerzální hadicové přípojky by se mělo provést její zkrácení až k používané přípojce tak, jak je znázorněno na obr. 1 / pol. 5, aby nedošlo ke zbytečnému snížení dopravovaného množství tekutiny. Flexibilní hadicová vedení je třeba upevnit pomocí hadicové spony (není obsažena v rozsahu dodávky) na univerzální hadicové přípojce.

Maximální dopravní množství se redukuje zpětným ventilem (2) na hadicové přípojce. Pružná hadicová vedení je třeba upevnit pomocí hadicové spony (není obsažena v rozsahu dodávky) na hadicovém adaptéru.

Při instalaci je třeba dbát na to, že přístroj nesmí být nikdy namontován volně visící na výtlačném potrubí nebo na síťovém kabelu. Přístroj musí být zavěšen na nosné rukojeti, určené pro tyto účely, resp. dosedat na dno šachty. Aby byla zajištěna bezvadná funkce přístroje, musí být dno šachty vždy prosté bahna nebo jiných nečistot. Při moc nízké vodní hladině může bahno nalézající se v šachtě rychle zaschnout a bránit přístroji v rozběhu. Proto je nutné přístroj pravidelně kontrolovat (provádět zkušební spuštění).

Šachta pro umístění čerpadla by měla být dostatečně velká.

CZ

5.2 Sítová přípojka

Nebezpečí!

Vámi zakoupený přístroj je již vybaven vidlicí s ochranným kontaktem. Přístroj je určen pro připojení na zásuvku s ochranným kolíkem 230 V \~ 50 Hz. Přesvědčte se, že je zásuvka dostatečně jištěna (min. 6 A) a v bezvadném pořádku. Zastrčte síťovou zástrčku do zásuvky a přístroj je tím připraven k provozu.

Nebezpečí!

Tuto práci smí provádět pouze odborný elektrikář nebo zákaznický servis, aby se zabránilo nebezpečím.

6. Obsluha

Poté, co jste si pečlivě přečetli tento návod k instalaci a použití, můžete za dodržení následujících bodů přístroj uvést do provozu:

• zkontrolujte, zda je přístroj bezpečně postaven.
• zkontrolujte, zda bylo řádně připevněno výtlačné vedení.
• ubezpečte se, zda elektrická přípojka vykazuje 230 V \~ 50 Hz.
• zkontrolujteřádný stav elektrické zásuvky.
• ubezpečte se, že do síťové přípojky nikdy nemůže vniknout vlhkost nebo voda.
  • Zabraňte, aby přístroj běžel nasucho.
• Na vypnutí přístroje vytáhněte prosím síťovou zástrčku ze zásuvky.

CZ

Funkce integrovaného plovákového spínače

Automatický provoz:

V automatickém provozu se musí přepínač (A) nacházet v dolní poloze (obr. 2). Tím se aktivuje integrovaný plovákový spínač. Výška zapnutí činí cca 12 cm. Při cca 3 cm se přístroj opět vypne.

Ruční provoz/mělké sání:

Pro ruční provoz, resp. mělké sání musí být přepínač (A) nastaven do horní polohy (obr. 3). Tím se integrovaný plovákový spínač přemostí a přístroj běží neustále. V ručním provozu může být voda odsávána až do 2 mm.

Prosím dodržet:

Aby mohl přístroj v ručním provozu odsávat, je potřeba výška vody min. 50 mm!

Pozor!

Přístroj nesmí běžet nasucho!

7. Výměna síťového napájecího vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifikovanou osobou, aby se zabránilo nebezpečím.

8. Péče a údržba

Nebezpečí!

• Před každou údržbou vytáhněte síťovou zástrčku ze zásuvky.
• Při mobilním používání by měl být přístroj po každém použití vyčištěn čistou vodou.
• Při stacionární instalaci doporučujeme každé 3 měsíce překontrolovat funkci plovákového spínače.
• Chlupy a vláknité částečky, eventuálně usazené v tělese, odstranit proudem vody.
• Každé 3 měsíce odstranit ze dna šachty bahno a vyčistit také stěny šachty.
• Plovákový spínač vyčistit čistou vodou od usazenin.

8.1 Čištění lopatkového kola

Pokud se v tělese vytvoří moc silná usazenina, musí být spodní část přístroje následovně demontována:

1. Oddělit sací koš od tělesa.
2. Lopatkové kolo vyčistit čistou vodou.
   Pozor! Přístroj neopírat nebo nestavět na lopatkové kolo!
3. Montáž se provádí v opačném pořadí.

8.2 Údržba

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezam-rzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 °C. Uložte elektrický přístroj v originálním balení.

• Před delším nepoužíváním nebo přezimováním je třeba čerpadlo důkladně vypláchnout vodou, kompletně vyprázdnit a uložit v suchu.
• Při nebezpečí mrazu musí být přístroj kompletně vyprázdněn.
• Po delším nepoužívání krátkým za-/vypnutím překontrolovat, jestli se rotor bezvadně otáčí.

10. Plán vyhledávání chyb

Poruchy Příčiny Odstranění
Přístroj nenaskočí	-Chybísítové napětí- Plovákový spínač nespíná	- Sítové napětí překontrolovat- Plovákový spínač dát do vyšší polohy
Přístroj nedopravuje	-Sacífi ltr ucpán- Tlaková hadice zalomena	- Sací filtr vyčistit proudem vody- Zalomení odstranit
Přístroj ne-vypíná	-Plovákovýspínač nemůže klesnout	- Přístroj řádně postavit na dno šachty
Nedostatečné dopravované množství	- Sací fi ltr ucpán- Výkon snížen nečistotami a brusnými příměsemi ve vodě	- Sací filtr vyčistit- Přístroj vyčistit a rych-le opotřebitelné díly nahradit
Přístroj se po krátké době vypne	-Motorovýjistič přístroj vypne kvůli silnému znečištění vody- Teplota vody moc vy-soká, motorový jistič vypne	-Vytáhnoutsítovou zástrčku a přístroj a šachtu vyčistit- Dbát na maximální te- plotu vody 35 °C!

CZ

11. Likvidace

Symbol „přeškrtnuté popelnice“ vyžaduje samostatnou likvidaci starých elektrických a elektronických přístrojů (směrnice WEEE). Takové přístroje mohou obsahovat nebezpečné látky a látky škodlivé pro životní prostředí. Tyto přístroje musí být odevzdány na autorizovaném sběrném místě pro recyklaci elektrických a elektronických přístrojů a nesmí se likvidovat společně s netříděným odpadem z domácností. Tím přispějete k ochraně zdrojů a životního prostředí. Další informace můžete získat od svých místních úřadů.

S plastovými sáčky a jinými obalovými materiály si v žádném případě nesmí hrát děti, protože hrozí nebezpečí zranění, popř. udušení. Tyto materiály bezpečně uložte nebo ekologicky zlikvidujte.

CZ

12. Servisní informace

V případě nedostatků nebo vad se obraťte na nejbližší prodejnu Hornbach. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

• Fungoval přístroj předtím nebo byl od začátku defektní?
• Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
• Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

Popište tuto chybnou funkci.

Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany

www.hornbach.com

SK

Obsah

1. Bezpečnostné pokyny

Nebezpečenstvo!

Prepravované množstvo, max.: 12500 l/h

Pripájací závit .....cca 42 mm (1¼ ") vonk. záv.

Výška spínacieho bodu: ZAP max. cca 12 cm
