Produkttyp	Tauchpumpe
Marke	For_Q
Modell	FQKW 12.500
Leistungsaufnahme	700 W
Versorgungsspannung	230 V ~ 50 Hz
Max. Durchfluss	12500 l/h
Max. Förderhöhe	10 m
Max. Druck	0,1 MPa (1 bar)
Max. Eintauchtiefe	5 m
Max. Wassertemperatur	35 °C
Anschluss	Außengewinde ca. 42 mm (1¼")
Max. Fremdkörper	5 mm
Einschalthöhe (auto)	ca. 12 cm
Ausschalthöhe (auto)	ca. 3 cm
Min. Restwasserhöhe (manuell)	2 mm
Schutzart	IPX8
Schwimmerschalter	Auto/Manuell, einstellbar
Rückschlagventil	Integriert
Universaler Flex-Anschluss	Inklusive
Reinigung	Mit klarem Wasser; Saugkorb zur Reinigung des Laufrads abnehmen
Regelmäßige Wartung	Schwimmer alle 3 Monate prüfen
Sicherheit	Mit RCD ≤30 mA verwenden; nicht in Schwimmbecken verwenden
Lieferumfang	Pumpe, Flex-Anschluss, Rückschlagventil, Bedienungsanleitung

Häufig gestellte Fragen - FQKW 12.500 For_Q

Wie installiere ich die Pumpe FQKW 12.500?

Stellen Sie die Pumpe fest auf den Boden des Sumpfes oder hängen Sie sie am Griff auf. Schließen Sie einen Druckschlauch am Anschluss (Außengewinde 1¼") mit dem Universalen Flex-Anschluss an. Ziehen Sie es mit einer Schlauchschelle fest. Stellen Sie sicher, dass die Leitung nicht geknickt ist. Stecken Sie den Stecker in eine Sicherheitssteckdose 230 V, die durch einen Fehlerstromschutzschalter (RCD) ≤30 mA geschützt ist.

Warum startet die Pumpe nicht?

Überprüfen Sie die Netzspannung (230 V ~ 50 Hz). Stellen Sie sicher, dass sich der Schwimmerschalter frei bewegen kann. Im Automatikmodus muss der Schalter (A) in der unteren Position sein. Wenn der Schwimmer blockiert ist, passen Sie seine Position an. Startet die Pumpe immer noch nicht, kann der Motor durch seinen integrierten Überlastschutz geschützt sein; ziehen Sie den Stecker und reinigen Sie das Gerät.

Die Pumpe läuft, fördert aber kein Wasser, was tun?

Dies liegt oft an einem verstopften Einlassfilter oder einem geknickten Schlauch. Reinigen Sie den Saugkorb mit klarem Wasser. Entknicken oder ersetzen Sie den Schlauch. Überprüfen Sie auch, ob die Wasserhöhe ausreichend ist (≥50 mm im manuellen Modus).

Wie reinige ich die Pumpe?

Ziehen Sie zuerst den Stecker. Reinigen Sie die Außenseite mit klarem Wasser. Um an das Laufrad zu gelangen, lösen Sie den Saugkorb und reinigen Sie das Laufrad vorsichtig mit Wasser. Stellen Sie die Pumpe nicht auf das Laufrad. Setzen Sie den Korb wieder auf. Alle 3 Monate reinigen Sie den Schwimmer und den Boden des Sumpfes.

Welche Funktion hat der Schwimmerschalter?

Der Schwimmerschalter ermöglicht den Wechsel zwischen Automatik- und manuellem Modus. Im Automatikmodus (Schalter unten) schaltet sich die Pumpe bei Wasserstand ~12 cm ein und bei ~3 cm aus. Im manuellen Modus (Schalter oben) läuft die Pumpe kontinuierlich und kann Wasser bis auf 2 mm Restwasserhöhe absaugen.

Kann ich diese Pumpe in einem Schwimmbecken verwenden?

Nein. Die Anleitung gibt eindeutig an, dass das Gerät nicht für die Verwendung in Schwimmbecken, Planschbecken oder Wasserbecken geeignet ist, in denen sich Personen oder Tiere während des Betriebs aufhalten können. Die Verwendung in Gegenwart von Personen oder Tieren im Gefahrenbereich ist verboten.

Was ist die maximale Eintauchtiefe?

Die maximale Eintauchtiefe beträgt 5 Meter unter der Wasseroberfläche. Überschreiten Sie diese Tiefe nicht, um Schäden an der Pumpe zu vermeiden.

Was tun, wenn die Pumpe nach kurzer Betriebszeit plötzlich stoppt?

Dies kann an einer Überhitzung liegen: Der Motorschutz unterbricht die Stromzufuhr, wenn das Wasser zu verschmutzt ist oder die Temperatur 35 °C überschreitet. Ziehen Sie den Stecker, reinigen Sie die Pumpe und den Sumpf, und stellen Sie sicher, dass das Wasser sauber und die Temperatur richtig ist.

Wie lagere ich die Pumpe im Winter?

Vor längerer Lagerung spülen Sie die Pumpe mit klarem Wasser, entleeren Sie sie vollständig, um Frostschäden zu vermeiden. Lagern Sie sie an einem trockenen, dunklen und frostfreien Ort, idealerweise zwischen 5 und 30 °C. Bewahren Sie sie nach Möglichkeit in der Originalverpackung auf.

Ist die Pumpe reparierbar?

Keine Teile im Inneren müssen vom Benutzer gewartet werden. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder einem qualifizierten Fachmann ersetzt werden. Bei Defekten wenden Sie sich an Ihr nächstgelegenes Hornbach-Fachgeschäft mit einer genauen Beschreibung des Problems.

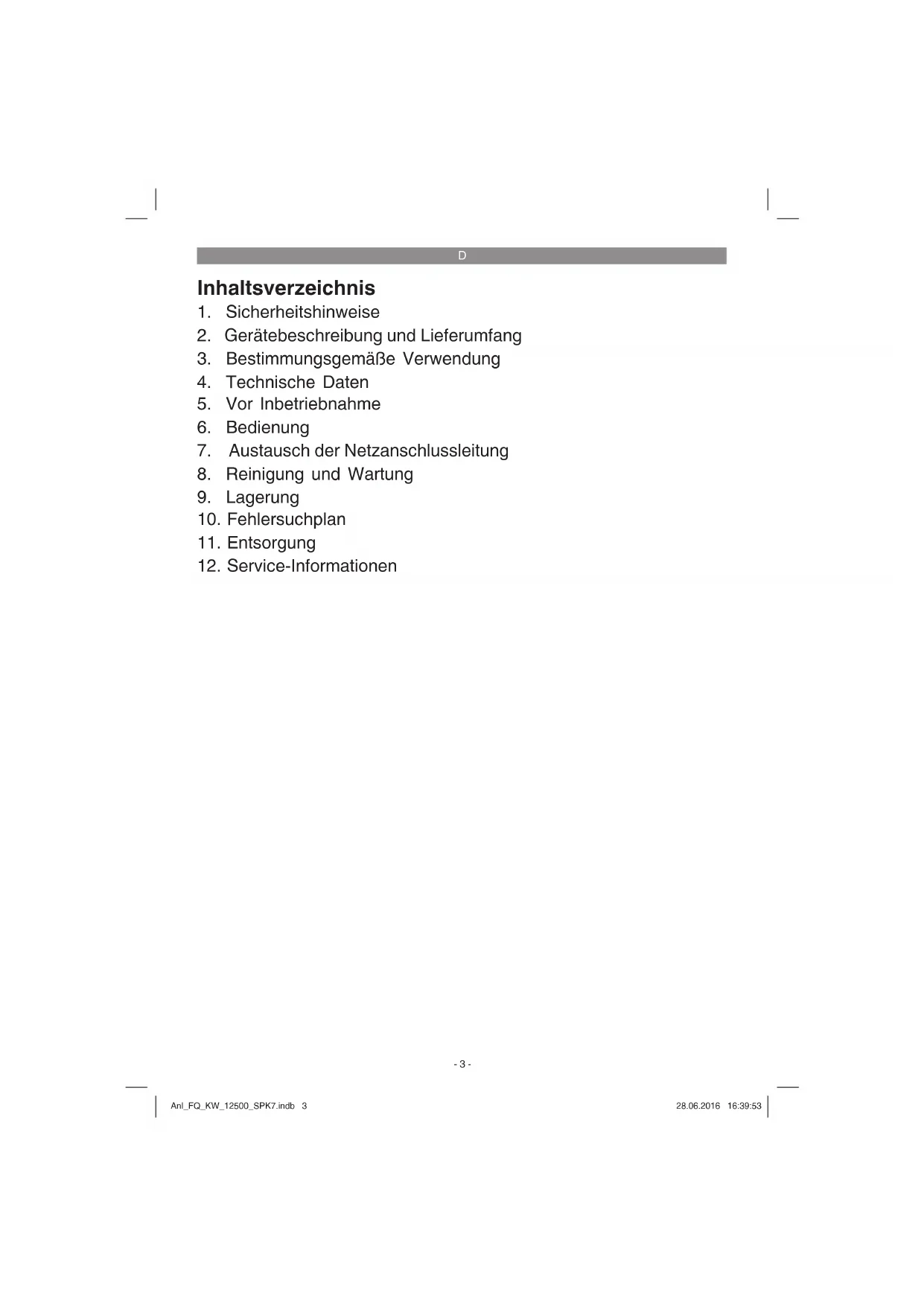

BEDIENUNGSANLEITUNG FQKW 12.500 For_Q

D Originalbetriebsanleitung Tauchpumpe

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Austausch der Netzanschlussleitung
8. Reinigung und Wartung
9. Lagerung
10. Fehlersuchplan
11. Entsorgung
12. Service-Informationen

-3-

D

Gefahr! Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Gefahr!

Das Gerät muss über eine Fehlerstorm-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA versorgt werden (nach VDE 0100 Teil 702 und 738).

Falls Sie nicht sicher sind, ob in der Installation ein RCD vorhanden ist, empfehlen wir einen PRCD-S Zwischenschalter zu verwenden (Fragen Sie ihren Elektrofachmann).

Das Gerät ist nicht zum Einsatz in Schwimmbecken, Planschbecken jeder Art und sonstigen Gewässern geeignet, in welchen sich während des Betriebs Personen oder Tiere aufhalten können. Ein Betrieb des Gerätes während des Aufenthalts von Mensch oder Tier im Gefahrenbereich ist nicht zulässig. Fragen Sie Ihren Elektrofachmann!

D

• Bevor Sie das Gerät in Betrieb nehmen, lassen Sie fachmännisch prüfen, ob die Erdung, Nullung oder Fehlerstromschutzschaltung den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren.
  • Die elektrischen Steckverbindungen sind vor Nässe zu schützen.
• Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.
• Die Förderung von aggressiven Flüssigkeiten, sowie die Förderung von abrasiven (schmirgelnden) Stoffen ist auf jeden Fall zu vermeiden.
  • Das Gerät ist vor Frost zu schützen.
  • Das Gerät ist vor Trockenlauf zu schützen.
• Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

1. Tragegriff
2. Rückschlagventil
3. Druckanschluss
4. Ansaugkorb
5. Universal-Schlauchanschluss

-5-

D

2.2 Lieferumfang

• Tauchpumpe
  • Universal-Schlauchanschluss
• Rückschlagventil
  • Originalbetriebsanleitung

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

3. Bestimmungsgemäße Verwendung

Das von Ihnen erworbene Gerät ist für die Förderung von Wasser mit einer maximalen Temperatur von 35°C bestimmt. Das Gerät darf nicht für andere Flüssigkeiten, insbesondere nicht für Motorenkraftstoffe, Reinigungsmittel und sonstige chemische Produkte verwendet werden!

D

Das Gerät findet überall dort Anwendung, wo Wasser umgefördert werden muss, z.B. im Haushalt, im Garten, und vielen Anwendungen mehr. Es darf nicht für den Betrieb von Schwimmbecken verwendet werden!

Bei Benutzung des Gerätes in Gewässern mit natürlichem, schlam-migem Boden stellen Sie das Gerät leicht erhöht auf, z.B. auf Ziegel-steinen.

Für Dauerbenutzung, z.B. als Umwälzpumpe im Teich, ist das Gerät nicht bestimmt. Die zu erwartende Lebenszeit des Gerätes wird sich dadurch deutlich verkürzen, da das Gerät nicht für eine andauernde Belastung konstruiert wurde.

Das Gerät darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Durch Auslaufen von Schmieröl/Schmiermittel kann das Wasser ver- unreinigt werden.

-7-

D

4. Technische Daten

Netzanschluss 230V \~50 Hz

Aufnahmeleistung 700 Watt

Fördermenge max. 12500 l/h

Förderhöhe max. 10 m

Förderdruck max. 0,1 MPa (≡ 1 bar)

Eintauchtiefe max. 5 m

Wassertemperatur max. 35°C

Anschlussgewinde ......ca. 42 mm (1¼ " AG)

Fremdkörper max.: 05 mm

Schaltpunkthöhe: EIN max. ca. 12 cm

Schaltpunkthöhe: AUS min. ca. 3 cm

Absaughöhe min: 2 mm

Schutzart: IPX8

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

5.1 Die Installation

Die Installation des Gerätes erfolgt entweder:

• Stationär mit fester Rohrleitung oder
• Stationär mit flexibler Schlauchleitung
- Druckschlauch oder -rohr mit passendem Anschluss am Druckanschluss (3) anschließen.

Hinweis:

Klären Sie vor dem Betrieb der Pumpe mögliche Sonderbedingungen für die Installation!

Wenn z.B. ein Stromausfall, eine Verschmutzung oder eine defekte Abdichtung zu Sachschäden führen können, sind zusätzliche Schutzmaßnahmen zu installieren.

-8-

D

Diese Schutzmaßnahmen sind zum Beispiel:

Parallel laufende Pumpen auf einem getrennt abgesicherten Stromkreis, Feuchtigkeitssensoren zur Abschaltung, und ähnliche Sicherheitseinrichtungen.

In Zweifelsfällen lassen Sie sich unbedingt von einem Sanitärfachmann beraten.

Hinweis:

Die maximale Fördermenge kann nur mit dem größtmöglichen Leitungsdurchmesser erreicht werden, beim Anschluss kleinerer Schläuche oder Leitungen wird die Fördermenge reduziert. Bei Verwendung des Universal-Schlauchanschlusses sollte dieser deshalb wie in Abb. 1/Pos. 5 gezeigt bis zum genutzten Anschluss gekürzt werden, um die Fördermenge nicht unnötig zu reduzieren. Flexible Schlauchleitungen sind mit einer Schlauchschelle (nicht im Lieferumfang enthalten) am Universal-Schlauchanschluss zu befestigen.

Die maximale Fördermenge wird durch das Rückschlagventil am Schlauchanschluss (5) reduziert. Flexible Schlauchleitungen sind mit einer Schlauchschelle (nicht im Lieferumfang enthalten) am Schlauchadapter zu befestigen.

Bei der Installation ist zu beachten, dass das Gerät niemals freihängend an die Druckleitung oder am Stromkabel montiert werden darf. Das Gerät muss an dem dafür vorgesehenen Tragegriff aufgehängt werden, bzw. auf dem Schachtboden aufliegen. Um eine einwandfreie Funktion des Gerätes zu gewährleisten, muss der Schachtboden immer frei von Schlamm oder sonstigen Verunreinigungen sein. Bei zu geringem Wasserspiegel kann der im Schacht befi ndliche Schlamm schnell eintrocknen und das Gerät am Anlaufen hindern. Deshalb ist es notwendig, das Gerät regelmäßig zu prüfen (Anlaufversuche durchführen).

Der Pumpenschacht sollte eine ausreichende Größe haben.

-9-

5.2 Der Netzanschluss

Gefahr!

Das von Ihnen erworbene Gerät ist bereits mit einem Schutzkontaktstecker versehen. Das Gerät ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit 230 V \~ 50 Hz. Vergewissern Sie sich, dass die Steckdose ausreichend abgesichert ist (mind. 6 A) und einwandfrei in Ordnung ist. Führen Sie den Netzstecker in die Steckdose ein und das Gerät ist somit betriebsbereit.

Gefahr!

Diese Arbeit ist nur von einem Fachmann des Elektrohandwerks oder vom Kundendienst durchzuführen, um Gefährdungen zu vermeiden.

6. Bedienung

Nachdem Sie diese Installations- und Betriebsanweisung genau gelesen haben, können Sie unter Beachtung folgender Punkte das Gerät in Betrieb nehmen:

• Prüfen Sie, dass das Gerät sicher aufgestellt ist.
• Prüfen Sie, dass die Druckleitung ordnungsgemäß angebracht wurde.
• Vergewissern Sie sich, dass der elektrische Anschluss 230 V \~ 50 Hz beträgt.
• Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose.
• Vergewissern Sie sich, dass niemals Feuchtigkeit oder Wasser an den Netzanschluss kommt.
  • Vermeiden Sie, dass das Gerät trocken läuft.
• Zum Ausschalten des Gerätes ziehen Sie bitte den Netzstecker aus der Steckdose.

D

Funktion des integrierten Schwimmerschalters

Automatikbetrieb:

Im Automatikbetrieb muss sich der Umschalter (A) in der unteren Stellung befi nden (Abb. 2).

Somit ist der integrierte Schwimmerschalter aktiviert. Die Einschalthöhe beträgt ca. 12 cm. Bei ca. 3 cm schaltet das Gerät wieder aus.

Manueller Betrieb/Flachabsaugen:

Zum manuellen Betrieb, bzw. Flachabsaugen muss der Umschalter (A) in die obere Stellung gebracht werden (Abb. 3). Somit ist der integrierte Schwimmerschalter überbrückt und das Gerät läuft ständig. Im manuellen Betrieb kann das Wasser bis auf 2 mm abgesaugt werden.

Bitte beachten:

Damit das Gerät im manuellen Betrieb absaugen kann, ist eine Wasserhöhe von mind. 50 mm erforderlich!

Vorsicht!

Das Gerät darf nicht trockenlaufen!

7. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung und Wartung

Gefahr!

• Vor jeder Wartungsarbeit den Netzstecker ziehen.
- Bei transportabler Verwendung sollte das Gerät nach jedem Gebrauch mit klarem Wasser gereinigt werden.
- Bei stationärer Installation empfiehlt sich alle 3 Monate die Funktion des Schwimmschalters zu überprüfen.
- Fusseln und faserige Partikel, die sich im Gehäuse eventuell festgesetzt haben, mit einem Wasserstrahl entfernen.
- Alle 3 Monate Schachtboden von Schlamm befreien und auch die Schachtwände reinigen.
- Den Schwimmschalter mit klarem Wasser von Ablagerungen reinigen.

8.1 Reinigung des Schaufelrades

Bei zu starker Ablagerung im Gehäuse muss der untere Teil des Gerätes wie folgt zerlegt werden:

1. Lösen Sie den Ansaugkorb vom Gehäuse.
2. Das Schaufelrad mit klarem Wasser reinigen. Achtung! Das Gerät nicht auf dem Schaufelrad abstellen oder abstützen!
3. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

8.2 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

D

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Gerät in der Originalverpackung auf.

• Vor längerem Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzuspülen, komplett zu entleeren und trocken zu lagern.
• Bei Frostgefahr muss das Gerät vollkommen entleert werden.
• Nach längeren Stillstandzeiten durch kurzes Ein-/ Ausschalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt.

D

10. Fehlersuchplan

Störungen Ursachen Abhilfe
Gerätläuft nicht an	- Netzspannung fehlt- Schwimmschalter schaltet nicht	- Netzspannung überprüfen- Schwimmschalter in höhere Stellung bringen
Gerätfördert nicht	- Einlaufsieb verstopft- Druckschlauch geknickt	- Einlaufsieb mit Wasserstrahl reinigen- Knickstelle beheben
Gerätschaltet nicht aus	- Schwimmschalter kann nicht absinken	- Gerät auf dem Schachtboden richtig aufstellen
Fördermenge ungenügend	- Einlaufsieb verstopft- Leistung verringert, durch stark verschmutzte und schmirgelnde Wasserbeimengungen	- Einlaufsieb reinigen- Gerät reinigen und Verschleißteile ersetzen
Gerätschaltet nach kurzer Laufzeit ab	- Motorschutz schaltet das Gerät wegen zu starker Wasserver-schmutzung ab- Wassertemperatur zu hoch, Motorschutz schaltet ab	- Netzstecker ziehen und Gerät sowie Schacht reinigen- Auf maximale Wasser-temperatur von 35°C achten!

D

11. Entsorgung

Das Symbol „durchgestrichene Mülltonne“ erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Solche Geräte können gefährliche und umweltgefährdende Stoff e enthalten. Diese Werkzeuge sind an einer ausgewiesenen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zu entsorgen und dürfen nicht im unsortierten Hausmüll entsorgt werden. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an die örtlichen Behörden.

Kinder dürfen auf keinen Fall mit Kunststoffbeuteln und Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Solches Material sicher lagern oder auf umweltfreundliche Weise entsorgen.

D

12. Service-Informationen

Bei Mängeln oder Fehlern wenden Sie sich bitte an den nächsten Hornbach Baumarkt. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
  Beschreiben Sie diese Fehlfunktion.

Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany
