FQKW 12.500 - Pompă For_Q - Manual de utilizare gratuit

Tip produs	Pompă
Debit maxim	12.500 L/h
Presiune maximă	De stabilit conform specificaţiilor tehnice
Alimentare	Electrică
Aplicaţii	Utilizare în irigaţii, drenaj şi sisteme de circulaţie a apei
Materiale de construcţie	Corp din plastic rezistent la coroziune
Temperatură de funcţionare	De stabilit conform specificaţiilor tehnice
Întreţinere	Verificare regulată a garniturilor şi curăţarea filtrelor
Securitate	Folosiţi echipament individual de protecţie la instalare
Garanţie	De verificat la furnizor

Întrebări frecvente - FQKW 12.500 For_Q

Cum se instalează pompa For_Q FQKW 12.500?

Pentru a instala pompa, începeţi prin a citi manualul de utilizare. Asiguraţi-vă că zona de instalare este curată şi uscată. Conectaţi ţevile de intrare şi ieşire conform indicaţiilor din manual, apoi conectaţi pompa la o sursă de alimentare adecvată.

Ce trebuie făcut dacă pompa nu porneşte?

Verificaţi mai întâi dacă pompa este conectată corect şi dacă alimentarea electrică funcţionează. Asiguraţi-vă, de asemenea, că întrerupătoarele de siguranţă sunt în poziţia "ON". Dacă problema persistă, consultaţi serviciul post-vânzare.

Cum se întreţine pompa For_Q FQKW 12.500?

Întreţinerea regulată este esenţială. Curăţaţi filtrele lunar şi verificaţi conexiunile pentru a evita scurgerile. Efectuaţi o inspecţie vizuală a componentelor pentru a detecta eventuale uzuri.

Care sunt zgomotele normale în timpul funcţionării pompei?

Zgomotele uşoare de funcţionare sunt normale. Totuşi, dacă auziţi zgomote puternice sau vibraţii neobişnuite, acest lucru poate indica o problemă. În acest caz, opriţi pompa şi verificaţi starea acesteia.

Poate pompa să funcţioneze continuu?

Pompa For_Q FQKW 12.500 este proiectată pentru funcţionare intermitentă. Funcţionarea continuă poate duce la supraîncălzire şi deteriorarea motorului. Respectaţi recomandările din manual privind durata de utilizare.

Ce trebuie făcut în caz de scurgere de apă?

Dacă observaţi o scurgere, opriţi imediat pompa şi deconectaţi-o. Verificaţi garniturile şi racordurile pentru a identifica sursa scurgerii. Înlocuiţi piesele deteriorate dacă este necesar.

Care este garanţia pentru pompa For_Q FQKW 12.500?

Pompa beneficiază de o garanţie de 2 ani de la data achiziţiei. Păstraţi chitanţa pentru a putea beneficia de garanţie în caz de probleme.

Cum se contactează serviciul post-vânzare?

Pentru a contacta serviciul post-vânzare, consultaţi site-ul web al producătorului pentru datele de contact. De asemenea, puteţi folosi numărul de telefon indicat în manualul de utilizare.

MANUAL DE UTILIZARE FQKW 12.500 For_Q

RO Instructiuni de utilizare originale Pompă submersibilă

Art.-Nr.: 5812996

1 1 2 3 ca. 25 mm (1") ca. 33,3 mm (1") ca. 32 mm (11/4") 5 4

2 A

3 A

-2-

D

Inhaltsverzeichnis

1. Indicații de siguranță
2. Descrierea aparatului și cuprinsul livrării
3. Utilizarea conform scopului
4. Date tehnice
5. Înainte de punerea în funcțiune
6. Operare
7. Schimbarea cablului de racord la rețea
8. Îngrijire și întreținere
9. Lagăr
10. Plan de căutare a erorilor
11. Eliminarea
12. Informații de service

RO

Pericol!

La utilizarea aparatelor trebuie respectate câteva măsuri de siguranță, pentru a evita accidentele și daunele. De aceea, citiți cu grijă instrucțiunile de utilizare/indicațiile de siguranță. Păstrați aceste materiale în bune condiții, pentru ca aceste informații să fie disponibile în orice moment. Dacă predați aparatul altor persoane, înmânațiile și aceste instrucțiuni de utilizare /indicații de siguranță. Nu ne asumăm nici o răspundere pentru accidente sau daune care rezultă din nerespectarea acestor instrucțiuni de utilizare și a indicațiilor de siguranță.

1. Indicații de siguranță

Pericol!

Citiți indicațiile de siguranță și îndrumările.

Nerespectarea indicațiilor de siguranță și a îndrumărilor poate avea ca urmare electrocutare, incendiu și/sau răniri grave. Păstrați pentru viitor toate indicațiile de siguranță și îndrumările.

Pericol!

Aparatul se va pune în funcțiune numai cu un dispozitiv de protecție împotriva curenților vagabonzi (RCD), cu un curent de defect de declanșare de până la 30 mA (conform VDE 0100 Partea 702 și 738).

În cazul în care nu sunteți sigur, dacă instalația are un dispozitiv de protecție împotriva curenților vagabonzi (RCD), recomandăm utilizarea unui întrerupător intermediar PRCD-S (întrebați un electrician de specialitate).

Aparatul nu este prevăzut pentru utilizarea în bazinele de înot și piscinele de orice natură sau în alte ape în care pe timpul funcționării acesteia s-ar putea afla persoane sau animale. Exploatarea aparatului pe timpul staționării persoanelor sau ani-malelor în zona de pericol a acesteia este interzisă. Consultați electricianul dumneavoastră de specialitate!

RO

Pericol!

• Înainte de punerea în funcțiune a aparatului se va controla de către un specialist dacă: pământarea, legarea la nul, comutarea de protecție împotriva curenților vagabonzicorespund prevederilor referitoare la siguranță ale firmei de alimentare cu energie și că acestea funcționează ireproșabil.
• Legăturile electrice cu fișe se vor proteja de umezeală.
• În cazul pericolului de inundatie, legăturile cu fișe se vor amplasa într-o zonă care nu este amenințată de inundatie.
• Se va evita sub orice formă transportarea lichidelor agressive precum și transportarea materialelor abrazive (cu acțiune abrazivă).
• Aparatul se va feri de înghet.
• Aparatul se va proteja de mersul în gol.
• Se va împiedica accesul copiilor la aparat prin măsuri corespunzătoare.

Acest aparat poate fi utilizat de copii de peste 8 ani, precum și de persoane cu capacități fizice, senzoriale sau mentale limitate sau care nu au experiență și cunoștințe, atunci când sunt supravegheați sau au primit instrucțiuni în legătură cu modul de utilizare sigură a aparatului și au înțeles pericolele care pot rezulta din utilizarea lui. Copiilor le este interzis să se joace cu aparatul. Este interzisă curățarea și întreținerea aparatului de către copii fără supraveghere.

2. Descrierea aparatului și cuprinsul livrării

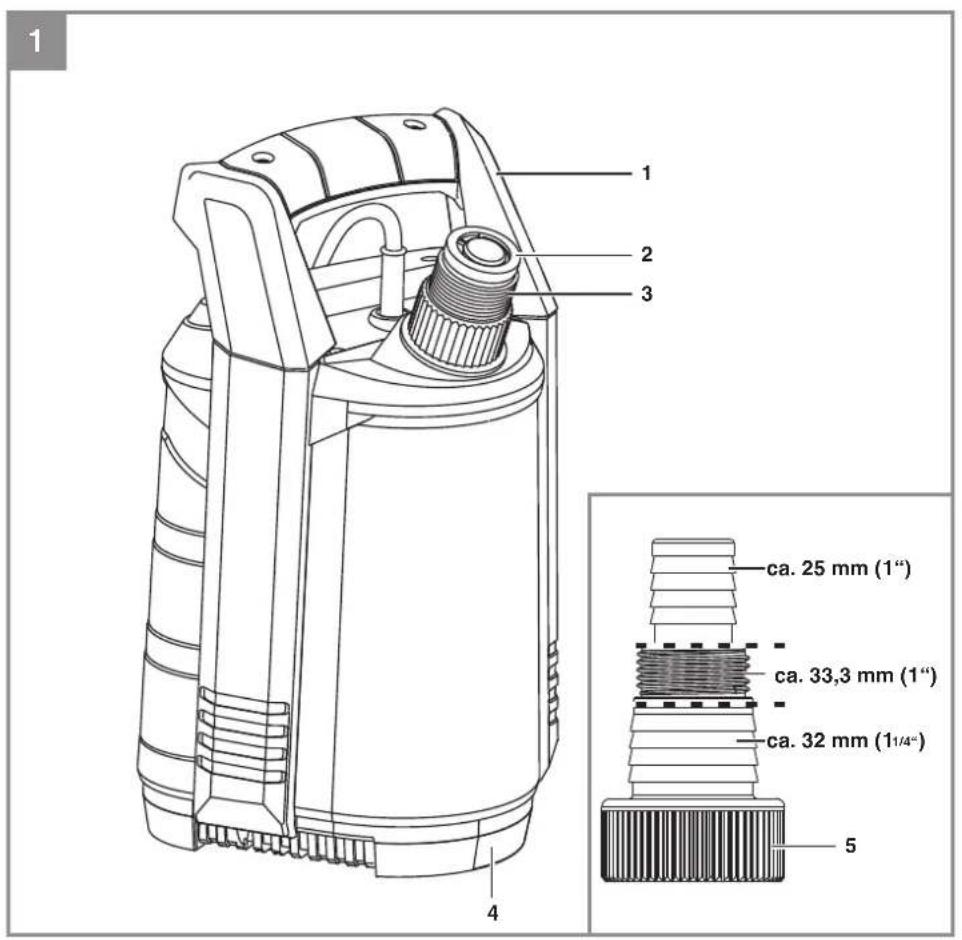

2.1 Descrierea aparatului (Fig. 1)

1. Mâner
2. Ventil de reținere
3. Racord de presiune
4. Coş de sucțiune
5. Racord universal pentru furtun

RO

2.2 Cuprinsul livrării

• Pompă submersibilă
  • Racord universal pentru furtun
• Ventil de reținere
• Instructiuni de utilizare originale

Vă rugăm să verificați integralitatea articolului în baza cuprinsului livrării descris. În cazul în care lipsesc piese, vă rugăm să vă adresați în interval de maxim 5 zile lucrătoare de la cumpărarea articolului la centrul nostru de service sau la magazinul la care ați achiziționat aparatul, prezentați în acest caz un bon de cumpărare valabil. Vă rugăm să țineți cont de tabelul de garanție cuprins în informațiile de service din capătul instructiunilor de utilizare.

• Deschideți ambalajul și scoateți aparatul cu grijă.
• Îndepărtați ambalajul, precum și siguranțele de ambalare și de transport (dacă există).
• Verificați dacă livrarea este completă.
• Controlați aparatul și accesoriiile dacă nu prezintă pagube de transport.
• Păstrați ambalajul după posibilitate, până la expirarea duratei de garanție.

Pericol!

Aparatul și ambalajul nu sunt jucării pentru copii! Copiilor le este interzis să se joace cu pungi din material plastic, folii și piese mici! Există pericolul de înghițire și sufocare!

RO

3. Utilizarea conform scopului

Aparatul achiziționat de dumneavoastră este destinat pompării apei la o temperatură maximă de 35 °C. Această aparat nu se va folosi pentru alte fluide, în nici un caz pentru combustibili pentru motoare, detergenti sau alte produse chimice!

Acesta își găsește însă utilitatea și acolo unde apa este repompată, de ex. în gospodării, grădinărit și în multe alte domenii. Aparatul nu se va folosi niciodată pentru exploatarea piscinelor de înot!

Dacă aparatul este folosit în ape cu fund natural, nămolos, amplasați aparatul mai sus, de ex. pe cărămizi.

Aparatul nu este prevăzut pentru utilizarea de lungă durată, de ex. ca și pompă de recirculare în iazuri. Astfel durata de viață estimată a aparatului ar putea fi redusă considerabil, deoarece el nu este construit pentru o solicitare continuă.

Aparatul poate fi utilizat numai în conformitate cu scopul pentru care a fost creat. Orice utilizare care depășește acest domeniu este considerată neconformă. Pentru eventualele daune sau accidente de orice tip rezultate ca urmare a utilizării neconforme a aparatului răspunde utilizatorul/operatorul și nu producătorul.

Vă rugăm să țineți de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utilizare în scopuri meșteșugărești sau industriale. Nu ne asumăm nicio răspundere pentru eventualele probleme survenite ca urmare a utilizării aparatului în întreprinderi lucrative, meșteșugărești sau industriale precum și în alte activități similare.

Scurgerea de ulei de gresare/lubrifiant poate duce la poluarea apei.

RO

4. Date tehnice

Racordul de rețea 230 V \~50 Hz

Puterea consumată ....700 Watt

Debitul max. de transport: 12500 l/h

Înălțimea maximă de transport....10 m

Presiunea max. de transport 0,1 MPa ( 1,0 bar)

Înălțimea punctului de cuplare: PORNIRE ...... max. cca. 12 cm

Înălțimea punctului de cuplare: OPRIRE ...... min. cca. 3 cm

Înălțimea min. de absorbție:....2 mm

5. Înainte de punerea în funcțiune

Înainte de racordarea la rețeaua electrică asigurați-vă că datele de pe plăcuța de identificare a mașinii corespund cu cele ale rețelei.

5.1 Instalarea

Instalarea aparatului se face:

- Staționar cu conductă fixă

sau

• Staționar cu furtun flexibil

- Racordati furtunul sau teava de presiune pe racordul de presiune (3) cu un racord potrivit.

RO

Indicatie:

Înainte de punerea în funcțiune a pompei clarificați eventuale condiții speciale necesare pentru instalare!

În cazul în care o întrerupere a alimentării electrice, murdărire sau o etanșare defectă pot duce la daune materiale, trebuie luate măsuri de protectie suplimentare.

Aceste măsuri de protectie sunt de exemplu:

Pompe instalate paralel și racordate la circuite de curent asigurate separate, senzori de umiditate pentru decuplare și alte dispositivee de siguranță similare.

În caz de dubiu, consultați neapărat un specialist în domeniul instalațiilor sanitare.

Indicatie!

Capacitatea de pompare maximă poate fi atinsă numai cu o conductă cu diamtrul maxim posibil, în cazul racordării furtunurilor sau conductelor cu diametru mai mic, se reduce capacitatea de pompare. În cazul utilizării unui racord universal pentru furtun, acesta se va scurta până la racordul folosit, așa cum este arătat în fig. 1/poz. 5, evitând astfel reducerea inutilă a cantității de pompare. Furtunurile flexibile se vor fixa pe racordul universal pentru furtun cu ajutorul unui colier de prindere pentru furtun (nu este cuprins în livrare).

Cantitatea de pompare maximă poate fi redusă prin ventilul de reținere (2) la racordul furtunului. Furtunurile flexibile se vor fixa pe adaptorul pentru furtun cu ajutorul unui colier de prindere pentru fur-tun (nu este cuprins în livrare).

La instalare trebuie să aveți grijă ca aparatul să nu fie montat niciodată suspendat liber de conducta de presiune sau de cablul de curent. Aparatul trebuie să fie suspendat pe mânerul suport prevăzut, respectiv să fie depus pe fundul puțului. Pentru a asigura funcționarea impecabilă a aparatului, fundul puțului trebuie să fie în-totdeauna curățat de nămol sau alte impurități. În cazul unui nivel al apei prea scăzut, nămolul aflat în puț se poate usca foarte ușor și să împiedice pornirea aparatului. De aceea este necesară verificarea

RO

regulată a aparatului (efectuați încercări de pornire).

Puțul pompei trebuie să fie suficient de mare.

5.2 Racordul la rețea

Pericol!

Aparatul achiziționat de dumneavoastră este echipat deja cu un ștecher cu protecție de contact. Aparatul este prevăzut pentru un racord la o priză cu protecție de contact de 230 V\~ 50 Hz. Asigurăti- vă că priza are o siguranță corespunzătoare (min. 6 A) și că funcționează ireproșabil. Introduceți ștecherul în priză și aparatul este gata de funcționare.

Pericol!

Această lucrare se va efectua numai de către un electrician specialist sau de către service-ul pentru clienti, pentru a se evita pericolele.

6. Operare

După citirea cu atenție a acestor instrucțiuni de instalare și operare, puteți pune în funcțiune aparatul respectând următoarele puncte:

• Verificați dacă aparatul este amplasat sigur.
• Verificați montarea corectă a conductei de presiune.
• Asigurati-vă că racordul electric este de 230 V \~ 50 Hz.
• Verificați starea corespunzătoare a prizei electrice.
• Asigurați-vă că racordul la rețea nu intră în contact cu apa sau umiditatea.
• Evitați funcționarea în gol a aparatului.
• Pentru oprirea aparatului vă rugăm să scoateți ștecherul din priză.

RO

Functionarea întrerupătorului cu flotor integrat

Functionarea automată:

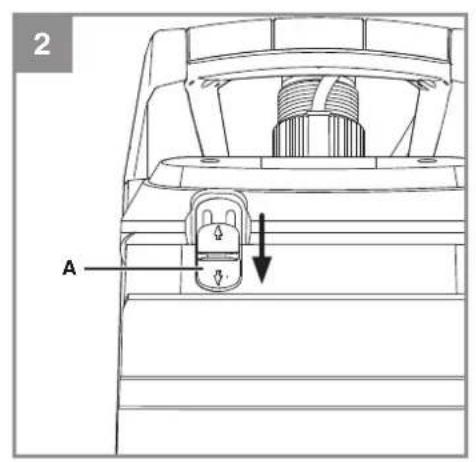

În regimul de funcționare automat comutatorul (A) trebuie să se afle în poziția inferioară (Fig. 2). Astfel întrerupătorul cu flotor integrat este activat. Înălțimea de pornire este de cca. 12 cm. La cca. 3 cm apara-tul se oprește din nou.

Functionarea manuală/absorbție la nivel plan

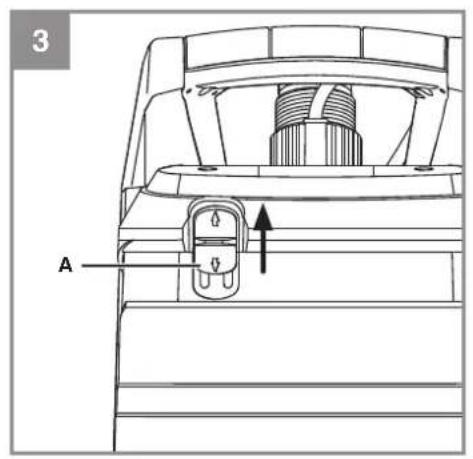

Pentru funcționarea în regim manual resp. absorbție la nivel plan, comutatorul (A) trebuie comutat în poziția superioară (Fig. 3). Astfel întrerupătorul cu flotor integrat este şuntat și aparatul funcționează în mod continuu. În regimul de funcționare automat apa poate fi aspirată până la 2 mm.

Tineți cont:

Aspirarea apei în regimul de funcționare manual este posibilă numai dacă înălțimea apei este de cel puțin 50 mm!

Atentie!

Aparatul nu are voie să funcționeze în gol!

7. Schimbarea cablului de racord la rețea

Pericol!

În cazul deteriorării cablului de racord la rețea a acestui aparat, pentru a evita pericolele acesta trebuie înlocuit de către producător sau un scervice clienti sau de opersoană cu calificare similară.

8. Îngrijire și întreținere

Pericol!

• Înaintea oricărei lucrări de întreținere se va scoate ștecherul din priză.
• În cazul utilizării mobile, aparatul trebuie curățat cu apă curată după fiecare utilizare.
• În cazul utilizării staționare se recomandă verificarea funcționării întrerupătorului cu flotor la fiecare 3 luni.
• Scameleși particulele fibroase care s-au depus eventual pe car-casa aparatului se vor îndepărta cu un jet de apă.
• La fiecare 3 luni se impune curățarea nămolului de pe fundul putului și a peretilor acestuia.
• Întrerupătorul cu flotor se va curăța cu apă curată de depunerile de pe el.

8.1 Curățarea roții cu cupe

În cazul depunerilor puternice în carcasă, trebuie demontată partea inferioară a aparatului după cum urmează:

1. Desprindeți coșul de sucțiune de pe carcasă.
2. Curățați roata cu cupe cu apă curată.
   Atentie! Nu amplasati sau sprijiniti aparatul pe roata cu cupe!
3. Montajul se realizează în ordinea inversă.

8.2 Întreținere

În interiorul aparatului nu se găsesc piese care necesită întreținere curentă.

RO

9. Lagăr

Depozitați aparatul și accesoriiile acestuia la loc întunecos, uscat și ferit de îngheț, precum și inaccesibil copiilor. Temperatura de depozitare optimă este între 5 și 30 °C. Păstrați aparatul electric în ambalajul original.

• Înaintea unei scoateri îndelungate din funcțiune sau pe timpul iernii, pompa se va clăti bine cu apă, se va goli complet și se va depozita într-un loc uscat.
• În cazul pericolului de îngheț, aparatul se va goli complet.
• După intervale de oprire mai îndelungate, se va controla printr-o pornire-oprire scurtă dacă rotorul se învârte fără probleme.

10. Plan de căutare a erorilor

Defecțiuni	Cauze Remedieri
Aparatulnu pornește	-Nuexistă tensiune- întrerupătorul cu fl otor nu cuplează	- se verifică tensiunea de rețea- întrerupătorul cu fl otor se aduce într-o poziție mai înaltă
Aparatulnu transportă	- sita de intrare înfundată- furtunul de presiune prezintă frânturi	- sita de intrare se curăță cu un jet de apă- se îndreaptă furtunul
Aparatul nu se oprește	- întrerupătorul cu flotor nu poate coboră	- Amplasați aparatul corect pe fundul puțului
Cantitatea transportată este insufi cientă	- sita de intrare înfundată- puterea aparatului redusă datorită impurităților puternice și abrazive din apă	-curățați sorbul- se curăță aparatul și se înlocuiesc piesele uza-te
Aparatul se decuplează după un timp de funcționare scurt	-protecția motorului decuplează aparatul datorită impurităților pu-ternice din apă- temperatura apei prea ridicată, se declanșează protecția motorului	- scoateți ștecherul de rețea și curățați apara-tul și puțul- se va ține cont de o temperatură maximă a apei de 35°C!

11.Eliminarea

Simbolul „tomberon tăiat“ indică eliminarea separată ca deșeu a aparatelor electrice și electronice vechi (WEEE). Astfel de aparate pot conține materiale periculoase și dăunătoare pentru mediul ambiant. Aceste scule trebuie eliminate ca deșeu la un centru de colectare corespunzător pentru reciclarea aparatelor electrice și electronice și nu au voie să fie aruncate la gunoiul menajer. În acest fel contribuiți la protejarea resurselor și a mediului ambiant. Pentru informații suplimentare vă puteți adresa autorităților locale.

Copiiilor le este interzis să se joace cu ambalajul și cu pungile din material plastic, deoarece există pericol de accidentare și sufocare. Aceste materiale trebuie depozitate într-un loc sigur sau eliminate în mod nedăunător mediului ambiant.

RO

12. Informații de service

În caz de deteriorări sau defecțiuni adresați-vă celui mai apropiat magazin de specialitate Hornbach. Vă rugăm să țineți cont de descrierea exactă a defecțiunii și răspundeți în orice caz la următoarele întrebări:

• A functionat aparatul o dată sau a fost de la început defect?
• Ați remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?
• Ce fel de defectiune prezintă aparatul după părerea dumneavoastră (simptom principal)?
  Descrieti această defectiune.

Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany

www.hornbach.com

Manufactured for HORNBACH-Baumarkt AG Hornbachstraße 11, 76879 Bornheim / Germany

ED201602
