NÁVOD K OBSLUZE FQ-RP 3.400 For_Q

D Originalbetriebsanleitung Regenfasspumpe
F Instructions d'origine Pompe pour collecteur de pluie
Istruzioni per l'uso originali Pompa per fusti di acqua piovana
NL Originele handleiding Regentonpomp
S Original-bruksanvising Pump till regnvattentunna
CZ Originalni navod k obsluze Čerpadlo do sudu destovouvodou
SK Originalny navod na obsluhu Čerpadlo preudy s dažd'ovouvodou
RO Instruetiuni deutilizare originale Pompapentru cisternele cu apa de ploaie

-2-

D

Inhaltsverzeichnis

1. BezpečnostníPokyny
2. Popis pristroje a rozsah dodávky
3. Použití podle účelu určeni
4. Technická data
5. Pred uvedenim do provozu
6. Obsluha
7. Vymena sitového napajecího vedení
8. Peča uždržba
9. Skladováni
10. Plán vyhledávání chyb
11. Likvidace
12. Servisni informace

CZ

Nebezpečí!

Pri používáni pristrojú musí byt dodržována určita bezpečnostné opatřeni, aby se zabránilo zraněním a škodám. Přečte si proto pečlivě tento námod k obsluze / bezpečnostnéPokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud prědáte pristroj jiným osobám, prědeje s nim prosím i tento námod k obsluze/bezpečnostnéPokyny. Nepřebráme zhádné ručeni za skody a urazy vzníkle v dusledku nedodržováné tohoto námodu k obsluze a bezpečnostnéchPokynů.

1. BezpečnostníPokyny

Nebezpečí!

Přečte si všechny bezpečnostníPokyny a instrukce. Zanedbání pri dodržováni bezpečnostníchPokynů a instrukcí mohou mít za následek Úder elektrickým proudem, požár a/nebo těžká zraněné. Všechny bezpečnostníPokyny a instrukce si uložte pro budouci použití.

Nebezpečí!

Pristroj musi byt napajen ochrannym vypinačem proti chybnému proudu (RCD) s jmenovitým vybavovacim chybným proudem do maximálne 30 mA (podle VDE 0100 Čast 702 a 738).

Pokud si nejste jistí, jestli je provedena instalace RCD, doporučujeme vám použít pomocné spínač PRCD-S (žádejte ve vašem specializovaném obchodě).

Čerpadlo není vchodné na použití v plaveckych bazenech, brouzdališťch všeho druhu a ostatních vodstvech, ve kterěch se během provozu mohou zdržovat osoby nebo zviřata. Provoz Čerpadla během pobytu lidí nebo zviřat v oblasti ohroženi není prípustné. Informujte se u odborného elektrikáře!

CZ

• Než uvedete prístroj do provozu, nechte odborníkem zkontrolovat, zda, uzemnéni, nulováni, ochrannes vypináni proti chybnému proudu odpovída bezpečnostím predpisum energetického Rozvodného podniku a zda bezvadné funguje.
• Elektrické zastrocky chraniţ prêd vlhkem.
• Pri nebezpeci zatopeni umistit zastrcky v oblasti chrane ne pred zatopenim.
  V kaźdem przypadě je třeba se vyhnout Čerpaní agresivních kapalin a Čerpaní abrazivních látek (s brusnými učinky).
• Pristroj je tbreba chraniit prd mrazem.
• Prístroj je třeba chránit prěd chodem nasucho.
  Vhodnymi opatrenimi je t'reba zabraniţ pristupu detem.

Tento prístroj smejí používat deti starí 8 let a osoby se snízenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi, pouzePokud jsou pod dohledem nebo byly poučeny ohledné bezpečného používání prístroje a Rozuměj nebezpecim, které mohou v dusledku použiti vzniknout. Deti si nesmějí s prístrojem hrát. Čistěnéá udržbu nesmějí provadět deti bez dohledu.

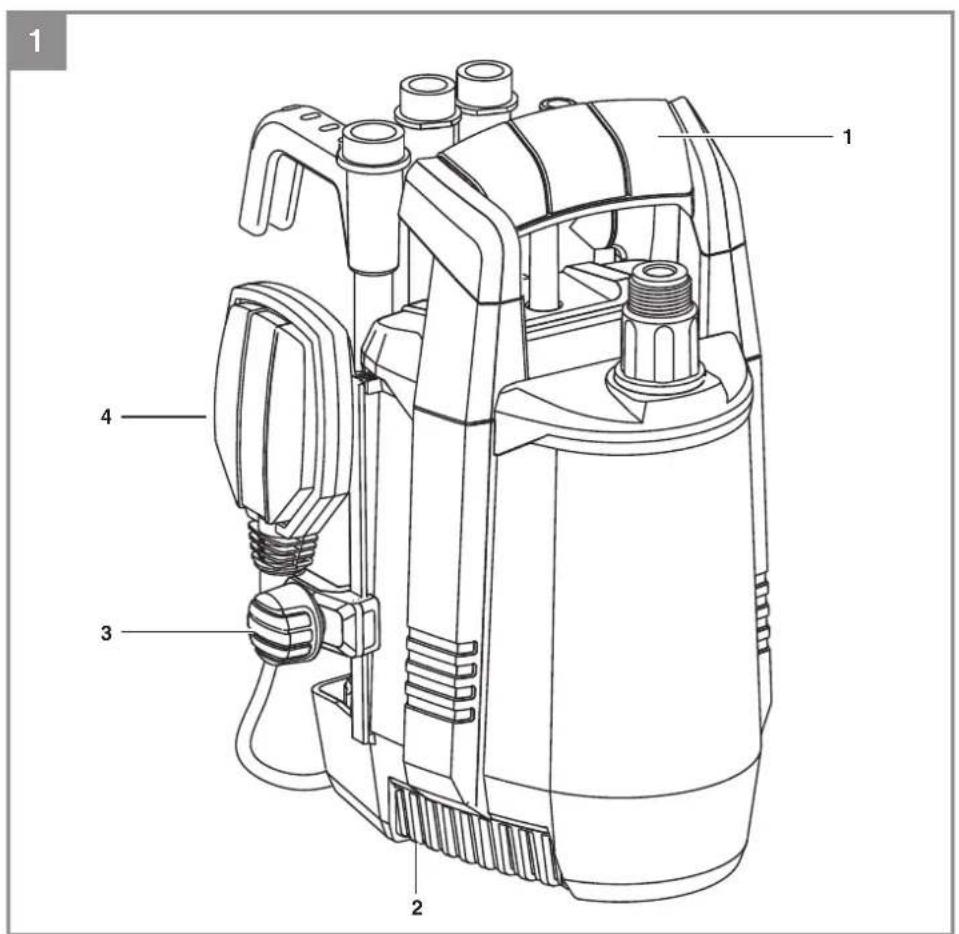

1.Rukojet
2. Sací kos
3. Šroub pro nastavení výšky
4. Plovákový spínač

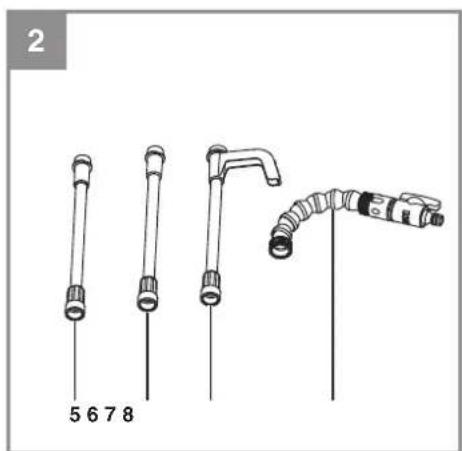

5. Hliníková trabka, dlouhá
6. Hliniková trabka, krátka
7. Hliníková trubka se závesnám háčekm
8. Otočná prípojka s uzavíracim kohoutem

CZ

2.2 Rozsah dodávky

Zkontrolujte prosim uplnost vyrobku na zakladé popsaného rozsahu dodávky. V pripadé chybějících dílu se prosím obrattenejpozdeji bēhem 5 pracovnich dnù po zakoupení vyrobku za prédloženi platného dokladu o koupi na naše servisni stredisko nebo prodejnu, kde jste prístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci námodu.

• Otevřete baleni a prístroj opatrné vyjměte z baleni.
• Odstraţe obalovy(material a ochrany baleni / dopravní pojistky (jsou-li k dispozici).
• Fekontrolujte, zda je rozsah dodávky uplny.
  Zkontrolujte pristroj a prislušenstvi, zda nebyly pri prepravě poskozeny.
• Baleni siPokud mozno ulozte až do uplynutí záručné doby.

Nebezpečí!

Prístroj a obalový materiaj nejsou dětská hracka! Děti si nesměji hrát s plastovymi sáčky, fóliemi a malými díly! Hroží nebezpeci spolknutí a udušeni!

• Čerpadlo do sudu s dešovouvodou
  Hliníková trabka, dlouhá
• Hliníková trubka, krátka
  Hliniková trabka se závesným háčekm
• Otočná prípojka s uzavíracim kohoutem
• Originalí námov k použití

CZ

3. Použití podle učelu určeni

Přístroi je vhodné hlavně k odčerpávání vody ze sudů s dešovou vodou.

Vámi zakoupený prístroj je určen na Čerpaní vody o maximálné teplote 35 °C. Prístroj nesmí byt používan pro jiné kapaliny, obzvlástěne pro motorová paliva, Čistici prostředky a jiné chemické vyrobky! Pred použitím Čerpadla si vyjasněte možné zvlástné podminky pro instalaci!

Prístroj najde uplatnéni ale všude tam, kde musi byt prečerpána voda, napr. v domacnosti, zahrade, a v dalsich použitích. Čerpadlo nesmi byt používano pro provoz v bazěnech!

Pri pouziti pristroje ve vodach s prirodnim, bahnitym dnem postavte pristroj na trochu vyvysené misto, napr. na cihly.

Přistroj není určen pro trvalé používání, např. jako cirkulačné Čerpadlo v rybníku. Očekávanaživotnost pristroje se tak vyrazné zkráti, protoze pristroj není konstruován pro trvalé zatíženi.

Přistroj smí byt použivan pouze podle svého učelu určeni. Kaźdé dalási, toto prekračujíci použití, neodpovídá použítí podle učelu určeni. Za z toho vyplývajíci skody nebo zraněni všeho druhu ruci uživatel/ obsluhujíci osoba a ne vyrobce.

Dbeje prosim na to, ze nase pristroje nebyly podle sveho ucelu urceni konstruovany pro zivnostenske, remeslnicke nebo prumyslové pouziti. Neprebirame proto zdne ruceni,Pokud je pristroj pouzivan v zivnostenskych, remeslnych nebo prumyslovych podnicich a pri srovnatelnych cinnostech.

Vytečením mazaciho oleje/maziva může být znečišěna voda.

CZ

4. Technická data

Dopravované množstvi max.:

s hadici 19 mm (3/4 “) 3400 l/h

s trubkou sudu na deš'tovou vodu 1700 l/h

Dopravný výška max. 10 m

Dopravnif tlak max. 0,1 MPa ( 1 bar)

Hloubka ponořeni max. 7 m

Teplota vody max. 35 °C

Pripojovaci zavit cca 26,4 mm (3 / 4 ") vnejsi

Cizitelesa max.: 2,5 mm

Vyška spinaciho bodu: ZAP max. cca 50 cm

Vyška spinaciho bodu: VYP min. cca 15 cm

Kryti: IPX8

5. Pred uvedenim do provozu

Pred zapnutim se presvédcte, zda udaje na typovém stitku souhlasi s udaji sítě.

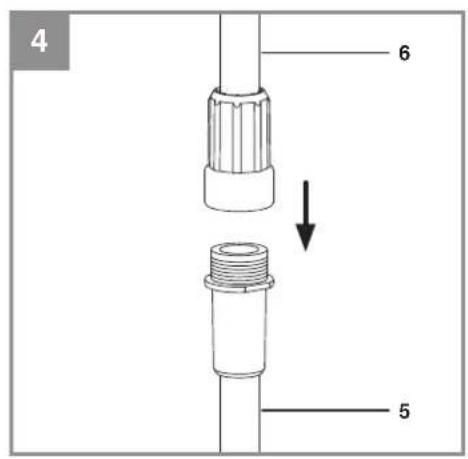

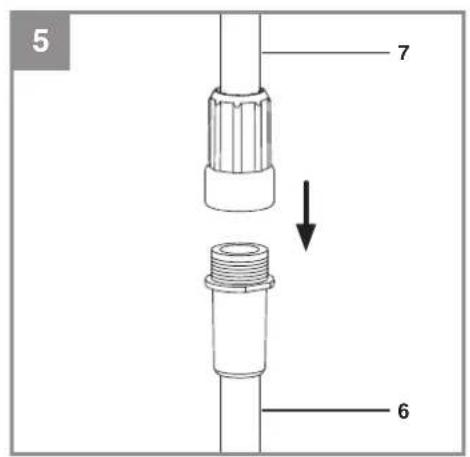

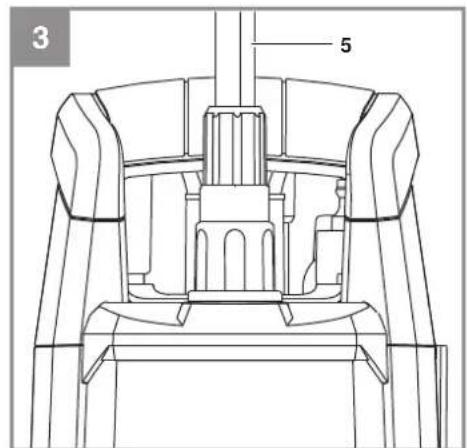

5.1 Montáz (obr. 3 až 6)

5.2 Upevné Čerpadla v sudu na deš'tovou vodu

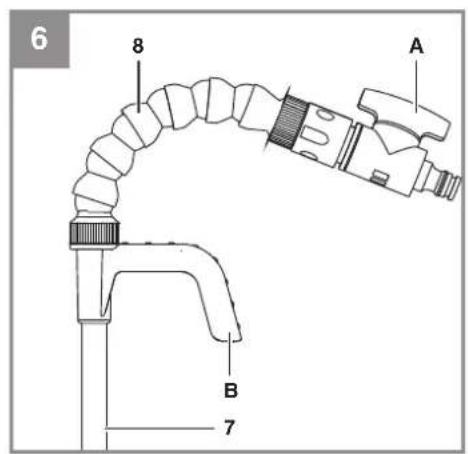

Cerpadlo se do sudu na destovou vodu zavesi pomoci zavesneho hacku (obr. 6, pol. B).

CZ

Upozorněni!

Pred použitím Čerpadla si vyjasněte možné zvlástné podminky pro instalaci!

Pokud by mohlo dojít např. kvúli vypadku proudu, znečištěné nebo defektínu těsněné k věcným škodám, musí se nainstalovat dodatečné ochranná opatřeni.

Tato ochranná opatřeni jsou napřiklad:

cerpadla bezici parallelné v oddelené zajisténém elektrickém obvodu, sensory vlhkosti na vypnuti a podobná bezpečnostné zařizení.

V pripadé pochybností se bezpodminécné porad'te s odborným instalatérem.

Pri instalaci je tbreba dbat na to, ze pristroj nesmi byt nikdy namontovan voln'e visici na vytlacnem potrubi nebo na sitovem kabelu.

Pristroj musi byt zavešen na nosné rukojeti, určeni pro tyto učely, resp. dosedat na dno šachty. Aby byla zajistěna bezvadná funkce pristroje, musi byt dno šachty vždy prosté bahna nebo jiních necistot. Pri moc nízké vodni hladině můze bahno nalézajici se v šachte rychlezaschnout a branit pristroji v rozběhu. Proto je nutné pristroj pravidelné kontrolovat (provadět zkušební spustěné).

Sacha pro umisteni Čerpadla by měla být dostatečné velká.

5.3 Sǐtová prípojka

Nebezpeci!

Vámi zakoupený prístroj je již vybaven vidlicí s ochranným kontaktem. Prístroj je určen pro prípojení na zásuvku s ochranným kolíkem 230 V ~ 50 Hz. Přesveděcte se, ze je zásuvka dostatečné jištěna (min. 6 A) a v bezvadné mořadku. Zastrěte sítovou zăstrčku do zásuvky a prístroj je tim pripraven k provozu.

Nebezpečí!

Tuto przy smí provadět pouze odborny elektrikář nebo zákaznicky servis, aby se zabránilo nebezpecím.

6. Obsluha

Poté, co jste si pečlive prečetli tento námod k instalaci a použiti, mžete za dodrženi nasledujících bodů pristroj uvést do provozu:

• zkontrolujte, zda je pristroj bezpečné postaven.
• zkontrolujte, zda bylo rádné pripevnéo vytlačné vedení.
• ubezpečte se, zda elektrická prípojka vykazuje 230V 50Hz
• zkontrolujterádny stav elektrické zásuvky.
• ubezpećte se,Že do sitove pripojky nikdy nemuže vniknout vlh-kost nebo voda.
  Zabrańte,aby prístroj bežel nasucho.
  K Čerpaní vody prosim otevře tuzavirací kohout (obr. 6, pol. A).
• Na vypnuti pristroje vytahněte prosim sítovou zástrčku ze zásuvky.

Nastavení bodu zapínáni/vypínáni:

Nastaveni bodu zapinani resp. vypinani muze byt na pristroji provedeno plynule posunutim kabelu na nastaveni vysky. K tomu musi byt nejdrive uvolnien sroub (obr. 1, pol. 3). Spinaci diferenci lze univerzalne nastavit prodlouzenim nebo zkracenim kabelu plovaku.

• Plovákový spínač musí byt umistěn tak, aby byla výška spinacího bodu: ZAP a výška spinaciho bodu: VYP lehce dosažitelná smalým vynaložením sily. Zkontrolujte toto tak, ze prístroj postavité do nádoby naplěnévodou a plovákový spínač rukou opatrě zvednete a poté opět spustěte. Pritom uviděte, zda se prístroj zapne resp. vypne.
• Dbejte na to, aby vzdalenost mezi hlavou plovakového spinače a držákem kabelu nebyla mensí než 10 cm. Pri moc malé vzdalenosti není zarucena bezvadná funkce.
• Pri nastaveni plovakovoho spinače dbeje na to, aby se plovákový spinač prěd vypnutím pristroje nedotknul zeme. Pozor! Nebezpeć chodu nasucho.

CZ

Ručni provoz:

Plovákový spinač musí byt smontován tak, je znázorněno na obr. 1. Tim běží prístroj neustále. Prístroj smí byt používan v totom druhu provozu pouze pod dohledem, aby se zabránilo chodu nasucho. Prístroj se musí vypnout (vytáhnout sǐovou zástrčku), jakmile z vyplačného vedení prestane vytékat voda.

7. Vymena sítoveho napajecho vedení

Nebezpeci!

Pokud je sǐtové napájecí vedení poskozeno, musí byt nahrazeno vyrobcem nebo jeho zákaznickým servisem nebo kvalifikovanou osobou, aby se zabránilo nebezpecím.

8. Péče a udžba

Nebezpečí!

• Pred kazdou udrzbou vytahnete si'tovou zastrkcu zezasuvky.
• Pri mobilnim použivani by měl byt prístroj po kaźdem použití vyciastén Čistouvodou.
• Pri stacionarni instalaci doporučujeme každé 3 měsice prekontrolovat funkci plovákového spinače.
• Chlupy a vláknié cástécky, eventuálne usazené v telese, odstranit proudem vody.
• Kaźde 3 mészice odstranit ze dna šachty bahno a vyčistit také stěny šachty.
  Plovákový spinač vyčistit Čistou vodou od usazenin.

CZ

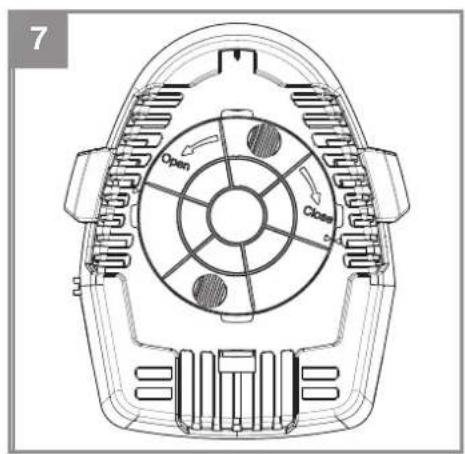

8.1 Cisteni filtru (obr. 7)

Na ochranu pristroje a lopatkového kola Čerpadla préd větsimi necistotami je v dolním sacím kosi umistěn dodatečné filtr. Pri Čištěné filtru postupujte prosím následovné:

1. Otocte krytem filtru proti smeru hodinovych ručicek.
2. Vyjměte filtr a umyjte ho pod tekouci vodou.
3. Následné filtr opět nasad'te do sacího kǒsé a kryt filtru pevně utáhněte otočením ve směru hodinovych ručíček.

8.2 Udrzba

Uvnit' pristroje se nevyskytuji zaadne dally vyzadujific udrzbu.

9. Skladování

Skladujte pristroj a jeho prislusenstvi na tmavem, suchem a nezamrzajicim miste a mimo dosah deti. Optimalmi teplota skladovani lezi mezi 5 a 30^ . Ulozte elektricky pristroj v originnim baleni.

• Pred delsim nepouživanim nebo prezimovanim je treba Čerpadlo dūkladne vypláchnout vodou, kompletné vyprázdnit a uložit v suchu.
• Pri nebezpeć mrazu musi byt prístroj kompletné vyprázdné.
• Po delšim nepoužívani krátkým za-/vypnutím prekontrolovat, jestli se rotor bezvadné otáči.

10. Plán vyhledávání chyb

Poruchy	Příčiny Odstraněné
Přístroi nenasković	-Chybísiťové napětí	-Siťové napětí
	- Plovákový spínač nespíná	-prekontrolovat
		- Plovákový spínač dát do vyšné polohy
Přístroi nedoprovuje	-Sacífi ltr ucpán	-Sací filtr vyčistit prou-dem vody
	- Tlaková hadice zalome-na	-Zalomení odstranit
Přístroi ne-vypíná	-Plovákovýspínačnemùže klesnout	-Prístroi ċrádně postavit na dno šachty
Nedostatečné dopravované množstvi	- Sací fi ltr ucpán	- Sací filtr vyčistit
	- Výkon snížennečistotami a brusnými príměsemi ve vodě	- Prístroi vyčistit a rych-le opotřebitelné díly nahradit
Přístroi se po krátné době vypně	-Motorovýjistič prístroi vypné kvúli silnému znečistěné vody	-Vytáhnoutsíťovou zástrčku a prístroi a šachtu vyčistit
	- Teplota vody moc vy-soká, motorový jističvypné	- Dbát na maximálné te-plotu vody 35 °C!

CZ

11.Likvidace

Symbol „preskrtnute popelnice“ vyžaduje samostatnou likvidaci starych elektrickych a elektronickych pristroju (směrnice WEEE). Tákové prístroje mohou obsahovat nebezpečné látky a látky škodlivé proŽivotné prostředí. Tyto pristroje musi byt odevzdány na autorizovaném sberném misté pro recyklaci elektrickych a elektronickych pristroju a nesmé se likvidovat společné s netřiděnám opadem z domácností. Tim prispejete k ochraně zdrojú aŽivotného prostředí. Dalsí informace mžěte ziskat od svých mistrénych uřadů.

S plastovymi sący a jinymi obalovymi materiały si v zadném przypadě nesmi hrat děti, protoze hroží nebezpečí zraněné, popr. udušeni. Tyto materiały bezpečné uložte nebo ekologicky zlikvidujte.

CZ

12.Servisininformace

V pripadé nedostatkú nebo vad se obratte nanejblizsí prodejnu Hornbach. Dbejte prosím na présný popis chyby a odpovězte pritom v každem pripadé na následujici otáky:

• Fungoval pristroj prédtim nebo byl od zaćatku defektni?
• Všimli jste si něcheho préd vyskytnutím poruchy (příznak préd poruchou)?
• Jakou chybnou funkci pristroj podle Vašeho názoru vykazuje (hlavní príznak)?

Popiste tuto chybnou funkci.

Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany

www.hornbach.com

SK

Obsah

Pri použivaní pristrojov sa musia dodržiavat prislušné bezpečnostné opatrenia, aby bolo možné zabránit pripadnám zraneniam a vecném skodám. Preto si starostlivo prečitajte tento námod na obsluhu/ bezpečnostnéPokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozicii potrebné informácie. V pripade, ze budete pristroj požiciavat tretim osobám, prosim odovzdajte im spolu s pristrojom tento námod na obsluhu/bezpečnostnéPokyny. Nepreberáme ziadne ručenie za nehody ani skody, ktoré vzniknu nedodržanim tohto námodu na obsluhu a bezpečnostnéchPokynov.

1. BezpečnostnéPokyny

Nebezpečenstvo!

Vami zakupyń pristroj je určeny na Čerpanie vody s maximál-nou teplotou 35^ . Pristroj sa nesmie používat na iné tekutiny, predovětkým nie na motorové palivá, Čistiance prostriedky ani iné chemické produkty!

Použitie prístroja je možné aj všade tam, kde je potrebné prečerpávat vodu, napr. v domácnosti, v zahrade a v d'alśich mnohích použitiach. Nesmie byt použivaný na prevadzku plaveckych bazénov!

Vytečením mazacieho oleja/maziva može dōjst k znečisteniu vody.

SK

4. Technické udaje

Sieteovepripojenie 230V\~50Hz

Prifkon 320 wattov

Prepravované množstvo, max.:

s 19 mm (3 / 4) -hadicou 3400 l/h

s potrubim na daždovu vodu 1700 l/h

Pripájací závit cca 26,4 mm (3 / 4 vonk. záv.

Pred použitim Čerpadla si prosím vyjasnite pripadné zvlástne podmi-enky pre instaláciu!

V priège pochybnosti sa bezpodmienečne porad'te s odborným instalatérom.

Túto précu smie vykonávat iba odborník z oblasti elektrotechníky alebo zákaznickeho servisu, aby sa zabránilo poskodeniu.

SK

6. Obsluha

Po dokladnom prečitani námodu na instaláciu a obsluhu možete po dodržani nasledovnych bodov spustit pristroj do prevadzky:

8. Starostlivost a udržba

Nebezpečenstvo!

• Pred každou Údržbovou prácou vytiahnut elektrický kabel zo sie-te.
• Pri prenosnom použivani by sa mal pristroj vycistit po každom použití Čistou yodou.
• Pri stacionárnej instalacii sa odporuča skontrolovat kaźde 3 mesiace funkciu plavákového spinača.
• Chlpy a vlaknite Častice, ktoré by sa eventualse mohli usadit' v te-lse pristroja, odstrante pomocou prudu vody.
• Raz za 3 mesiace vycistite dno šachty od kalu a vycistite tiež steny šachty.
• Plavákový spinač vycistite od usadenín Čistouvodou.

SK

8.1 Cistenie fi Itra (obr. 7)

10. Plán na hl'adanie chyb
