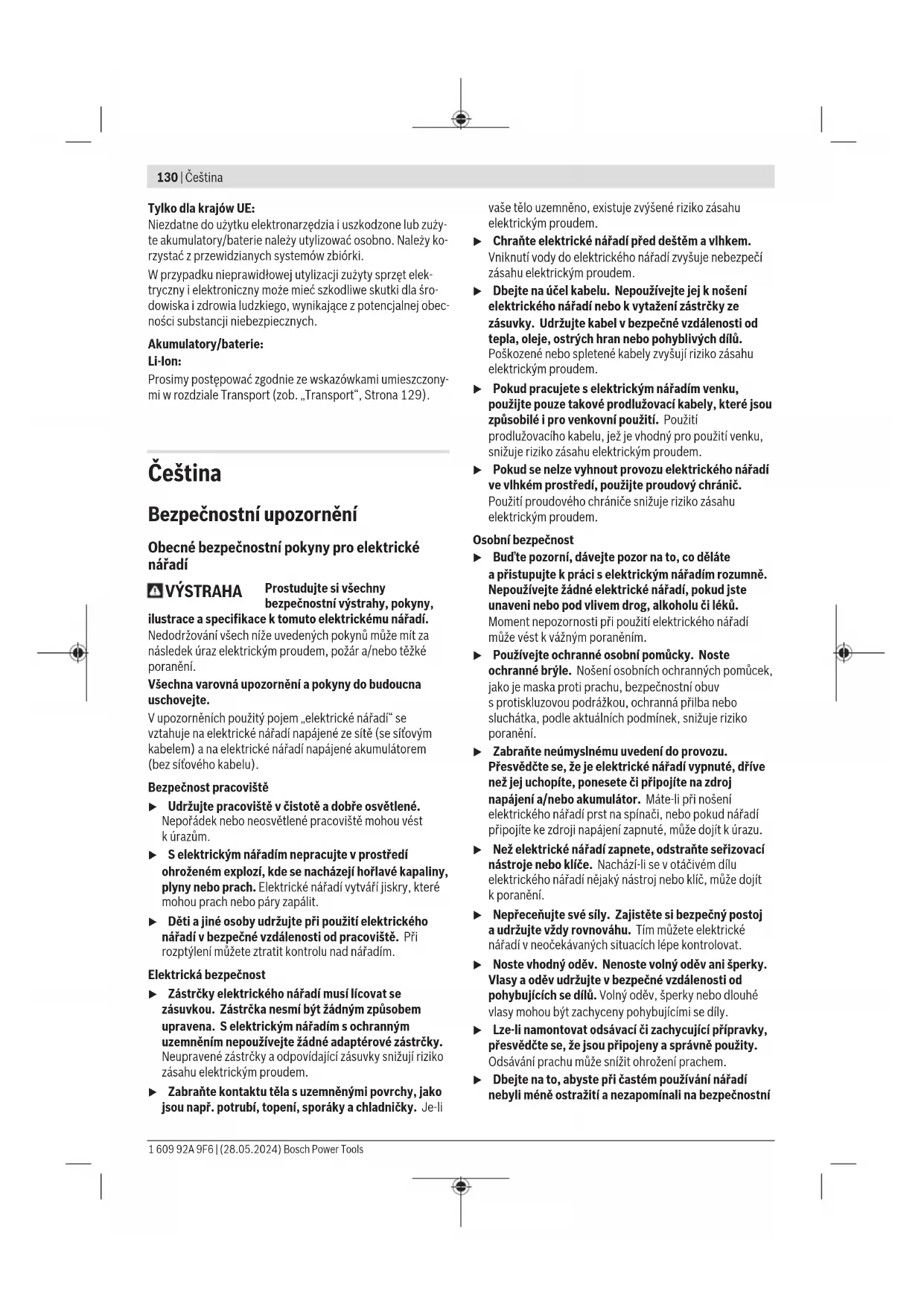

NÁVOD K OBSLUZE GKS 18V57 Professional BOSCH

Znacznik cięcia 0° (11) wskazuje pozycję tarczy podczas cię- cia pod kątem prostym. Znacznik cięcia 45° (10) wskazuje pozycję tarczy podczas cięcia pod kątem 45°. Dla wykonania precyzyjnego cięcia należy przyłożyć pilarkę tarczową do elementu obrabianego tak, jak pokazano na ry- sunku. Najlepsze efekty osiągnie się, jeżeli przeprowadzi się uprzednio cięcie próbne. GKS 18V-57 G: Podczas wykonywania cięć pod kątem z wykorzystaniem systemu szyn prowadzących FSN elektronarzędzie może się zaklinować w mocowaniu szyny prowadzącej. (10) Należy stosować znacznik cięcia (10) do cięć pod ką- tem prostym i do cięć pod kątem 45° z zastosowaniem szyny prowadzącej. Uruchamianie Włączanie/wyłączanie Aby włączyć elektronarzędzie, należy nacisnąć najpierw na- cisnąć blokadę włącznika/wyłącznika (1), następnie naci- snąć włącznik/wyłącznik (18) i przytrzymać go w tej pozycji. Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wy- łącznik (18). Wskazówka: Ze względów bezpieczeństwa włącznik/wy- łącznik (18) nie może zostać zablokowany do pracy ciągłej. Przez cały czas obróbki musi być naciśnięty przez osobę ob- sługującą. Hamulec wybiegowy Wbudowany hamulec wybiegowy skraca czas wybiegu brzeszczotu po wyłączeniu elektronarzędzia. Ochrona przed głębokim rozładowaniem Dzięki systemowi elektronicznej ochrony ogniw ECP (Elec- tronic Cell Protection) akumulator litowo-jonowy jest zabez- pieczony przed głębokim rozładowaniem. W przypadku roz- ładowania akumulatora układ ochronny odłącza urządzenie: narzędzie robocze przestaje się poruszać. Wskazówki dotyczące pracy u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi roboczych itp.) należy wyjąć akumulator. W przypadku niezamierzonego naciśnięcia włącznika/wyłącznika istnie- je niebezpieczeństwo doznania obrażeń. Szerokość cięcia różni się w zależności od rodzaju zastoso- wanej tarczy. Tarcze należy chronić przed upadkiem i uderzeniami. Elektronarzędzie należy prowadzić równomiernie, lekko je popychając w kierunku cięcia, aby utrzymać wysoką jakość cięcia. Zbyt silny posuw powoduje znaczne zmniejszenie trwałości narzędzi roboczych i może doprowadzić do uszko- dzenia elektronarzędzia. Zawsze należy pracować z równomiernym posuwem i utrzy- mywać stałą prędkość obrotową tarczy. Należy unikać zwięk- szania posuwu (np. podczas obróbki wilgotnego drewna, drewna budowlanego impregnowanego ciśnieniowo lub drewna sękatego) oraz związanej z tym redukcji prędkości obrotowej, aby zapobiegać przegrzaniu zębów tarczy. Wydajność i jakość cięcia zależą w dużym stopniu od stanu i rodzaju uzębienia tarczy. Należy dlatego używać wyłącznie tarcz ostrych i mających uzębienie dostosowane do piłowa- nego materiału. Cięcie drewna Właściwy wybór tarczy zależy od rodzaju drewna, jego jako- ści oraz od tego, czy wykonywane będą cięcia wzdłużne czy ukośne. Podczas cięć wzdłużnych w świerku powstają długie, spiral- ne wióry. Pyły buczyny i dębiny są szczególnie niebezpieczne dla zdro- wia, dlatego należy pracować wyłącznie z zastosowaniem systemu odsysania pyłu. 1 609 92A 9F6 | (28.05.2024) Bosch Power ToolsPolski | 129 Cięcie z prowadnicą równoległą (zob.rys.D) Prowadnica równoległa (12) umożliwia wykonywanie precy- zyjnych cięć wzdłuż krawędzi obrabianego elementu, a także cięcie równych pasów. Cięcie z prowadnicą pomocniczą (zob. rys. E) Do obróbki większych elementów lub cięcia prostych krawę- dzi można umocować na obrabianym elemencie deskę lub li- stwę w charakterze prowadnicy pomocniczej. Ciąć, prowa- dząc podstawę pilarki tarczowej wzdłuż prowadnicy pomoc- niczej. Cięcie z szyną prowadzącą (zob. rys. F) Za pomocą szyny prowadzącej (34) można wykonać cięcia w linii prostej. Wskazówka: Szynę prowadzącą (34) należy stosować tylko do cięć w linii prostej. Podczas cięć pod kątem może dojść do uszkodzenia szyny prowadzącej (34). Odpowiednia wykładzina na listwie prowadzącej zapobiega ślizganiu się jej po powierzchni przedmiotu nie powodując jednocześnie jej uszkodzeń. Specjalna powłoka na szynie prowadzącej zapewnia łatwe przemieszczanie elektronarzę- dzia. Pilarkę tarczową należy przystawić bezpośrednio do szyny prowadzącej (34). Szynę prowadzącą (34) należy przymo- cować do obrabianego materiału za pomocą odpowiednich urządzeń mocujących, np. ścisków stolarskich, w taki spo- sób, aby wąskie ramię szyny (34) zwrócone było w kierunku tarczy. Szyna prowadząca (34) nie może wystawać od strony przecinanego elementu. Włączyć elektronarzędzie i z lekkim równomiernym posu- wem prowadzić je przez materiał. Złączka (36) umożliwia połączenie dwóch szyn prowadzą- cych. Połączenie następuje za pomocą czterech, znajdują- cych się w złączce śrub. Konserwacja i serwis Konserwacja i czyszczenie u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi roboczych itp.) należy wyjąć akumulator. W przypadku niezamierzonego naciśnięcia włącznika/wyłącznika istnie- je niebezpieczeństwo doznania obrażeń. u Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę. Osłona musi zawsze swobodnie się poruszać i samoczynnie zamykać. Dlatego też należy zawsze utrzymywać zakres jej ruchu w czystości. Kurz i wióry należy usuwać za pomocą miękkiego pędzelka. Tarcze bez powłok ochronnych można chronić przed korozją poprzez nałożenie cienkiej warstwy oleju bezkwasowego. Przed przystąpieniem do cięcia należy usunąć olej, gdyż mo- że on zabrudzić drewno. Resztki żywicy i kleju na tarczy obniżają jakość cięcia. Dlate- go należy po każdym użyciu oczyścić tarczę. Obsługa klienta oraz doradztwo dotyczące użytkowania Ze wszystkimi pytaniami, dotyczącymi naprawy ikonserwa- cji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Przy wszystkich zgłoszeniach oraz zamówieniach części za- miennych konieczne jest podanie 10‑cyfrowego numeru ka- talogowego, znajdującego się na tabliczce znamionowej pro- duktu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Jutrzenki 102/104 02-230 Warszawa Na www.serwisbosch.com znajdą Państwo wszystkie szcze- góły dotyczące usług serwisowych online. Tel.: 22 7154450 Faks: 22 7154440 E-Mail: bsc@pl.bosch.com www.bosch-pt.pl Pozostałe adresy serwisów znajdują się na stronie: www.bosch-pt.com/serviceaddresses Transport Zalecane akumulatory litowo-jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumula- tory mogą być transportowane drogą lądową przez użytkow- nika, bez konieczności spełnienia jakichkolwiek dalszych wa- runków. W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczą- cych opakowania i oznakowania towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsul- tować się z ekspertem ds. towarów niebezpiecznych. Akumulatory można wysyłać tylko wówczas, gdy ich obudo- wa nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumulator zapakować wtaki sposób, aby nie mógł on się poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne inne przepisy prawa krajowego. Utylizacja odpadów Elektronarzędzia, akumulatory, osprzęt i opa- kowanie należy oddać do powtórnego przetwo- rzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska. Elektronarzędzia i akumulatora/baterii nie wol- no wyrzucać do odpadów domowych! Bosch Power Tools 1 609 92A 9F6 | (28.05.2024)130 | Čeština Tylko dla krajów UE: Niezdatne do użytku elektronarzędzia i uszkodzone lub zuży- te akumulatory/baterie należy utylizować osobno. Należy ko- rzystać z przewidzianych systemów zbiórki. W przypadku nieprawidłowej utylizacji zużyty sprzęt elek- tryczny i elektroniczny może mieć szkodliwe skutki dla śro- dowiska i zdrowia ludzkiego, wynikające z potencjalnej obec- ności substancji niebezpiecznych. Akumulatory/baterie: Li-Ion: Prosimy postępować zgodnie ze wskazówkami umieszczony- mi w rozdziale Transport (zob. „Transport“, Strona129). Čeština Bezpečnostní upozornění Obecné bezpečnostní pokyny pro elektrické nářadí VÝSTRAHA Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace aspecifikace ktomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění. Všechna varovná upozornění apokyny do budoucna uschovejte. Vupozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) ana elektrické nářadí napájené akumulátorem (bez síťového kabelu). Bezpečnost pracoviště u Udržujte pracoviště včistotě adobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést kúrazům. u Selektrickým nářadím nepracujte vprostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit. u Děti ajiné osoby udržujte při použití elektrického nářadí vbezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím. Elektrická bezpečnost u Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Selektrickým nářadím sochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky aodpovídající zásuvky snižují riziko zásahu elektrickým proudem. u Zabraňte kontaktu těla suzemněnými povrchy, jako jsou např. potrubí, topení, sporáky achladničky. Je‑li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. u Chraňte elektrické nářadí před deštěm avlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem. u Dbejte na účel kabelu. Nepoužívejte jej knošení elektrického nářadí nebo kvytažení zástrčky ze zásuvky. Udržujte kabel vbezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. u Pokud pracujete selektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé ipro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. u Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem. Osobní bezpečnost u Buďte pozorní, dávejte pozor na to, co děláte apřistupujte kpráci selektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést kvážným poraněním. u Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv sprotiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění. u Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte‑li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít kúrazu. u Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se votáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít kporanění. u Nepřeceňujte své síly. Zajistěte si bezpečný postoj audržujte vždy rovnováhu. Tím můžete elektrické nářadí vneočekávaných situacích lépe kontrolovat. u Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy aoděv udržujte vbezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. u Lze‑li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny asprávně použity. Odsávání prachu může snížit ohrožení prachem. u Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití anezapomínali na bezpečnostní 1 609 92A 9F6 | (28.05.2024) Bosch Power ToolsČeština | 131 zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy. Svědomité zacházení apoužívání elektrického nářadí u Elektrické nářadí nepřetěžujte. Pro svou práci použijte ktomu určené elektrické nářadí. Svhodným elektrickým nářadím budete pracovat vdané oblasti lépe abezpečněji. u Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout avypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné amusí se opravit. u Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí. u Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které sním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je‑li používáno nezkušenými osobami. u Pečujte oelektrické nářadí apříslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují anevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí. u Řezné nástroje udržujte ostré ačisté. Pečlivě ošetřované řezné nástroje sostrými řeznými hranami se méně vzpřičují adají se snáze vést. u Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky aprováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést knebezpečným situacím. u Udržujte rukojeti aúchopové plochy suché, čisté abez oleje amaziva. Kluzké rukojeti aúchopové plochy neumožňují bezpečnou manipulaci aovládání nářadí vneočekávaných situacích. Použití apéče oakumulátorové nářadí u Akumulátory nabíjejte pouze vnabíječce, která je doporučena výrobcem. Unabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je‑li používána sjinými akumulátory. u Do elektrického nářadí používejte pouze ktomu určené akumulátory. Použití jiných akumulátorů může vést kporanění či požáru. u Nepoužívaný akumulátor uchovávejte vbezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár. u Při nesprávném použití může zakumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající zakumulátoru může způsobit podráždění pokožky nebo popáleniny. u Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně azpůsobit požár, výbuch či poranění. u Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch. u Dodržujte všechny pokyny pro nabíjení anenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený vpokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor azvýšit riziko požáru. Servis u Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem apouze soriginálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována. u Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna. Bezpečnostní pokyny pro okružní pily Proces řezání u NEBEZPEČÍ: Ruce držte vbezpečné vzdálenosti od místa řezu aod pilového kotouče. Druhou ruku položte na přídavnou rukojeť nebo na kryt motoru. Držíte-li pilu oběma rukama, nehrozí vám jejich poranění pilovým kotoučem. u Nesahejte pod obrobek. Ochranný kryt vás pod obrobkem před kotoučem neochrání. u Přizpůsobte hloubku řezu tloušťce obrobku. Pod obrobkem by neměl vyčnívat celý zub pily. u Obrobek nikdy nedržte ani vruce, ani položený na koleni. Připevněte obrobek ke stabilní podložce. Správné upevnění obrobku je důležité proto, že minimalizuje ohrožení těla uživatele, zablokování kotouče iriziko ztráty kontroly nad nářadím. u Provádíte-li operaci, při které se může nářadí dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované uchopovací plochy. Při kontaktu svodičem pod napětím se nechráněné kovové části elektrického nářadí dostanou také pod napětí amohou zranit obsluhu elektrickým proudem. u Při podélném řezání vždy používejte podélnou vodicí lištu avodítko pro přímý řez. Zvýší se tím přesnost řezu asníží riziko zaseknutí kotouče. u Používejte vždy jen kotouče se správnou velikostí itvarem (diamantovým nebo oblým) upínacího otvoru. Kotouče, které neodpovídají upevňovacímu Bosch Power Tools 1 609 92A 9F6 | (28.05.2024)132 | Čeština systému pily, se budou otáčet nerovnoměrně amohou způsobit ztrátu kontroly nad nářadím. u Nikdy nepoužívejte poškozené nebo nesprávné podložky či šrouby kupevnění kotouče. Podložky ašrouby kupevnění kotouče byly speciálně navrženy pro vaši pilu pro optimální výkonnost abezpečný provoz. Příčiny zpětného rázu asouvisející pokyny – zpětný ráz je náhlá reakce zaseknutého, zablokovaného nebo vyoseného pilového kotouče, která způsobí nekontrolované zvednutí pily vzhůru zobrobku směrem kobsluze; – jestliže se kotouč zasekne nebo zablokuje při uzavření řezné spáry, kotouč se zastaví amotor reaguje vymrštěním jednotky směrem kobsluze; – jestliže dojde ke zkroucení nebo vyosení kotouče vřezu, zuby na zadním okraji kotouče se mohou zanořit do horního povrchu dřeva azpůsobit uvolnění kotouče zřezné spáry ajeho vymrštění zpět směrem kobsluze. Zpětný ráz je výsledkem špatných a/nebo nesprávných pracovních postupů apodmínek při použití pily alze mu zabránit dodržováním příslušných níže uvedených opatření. u Pilu držte pevně oběma rukama apaže umístěte tak, abyste byli schopni odolat zpětnému rázu. Tělo umístěte zjakékoli boční strany kotouče, ale ne vjeho řezné linii. Zpětný ráz může způsobit odskočení pily dozadu, ale síle zpětného rázu se lze bránit, pakliže jsou dodržována příslušná opatření. u Pokud se kotouč blokuje nebo zjakéhokoli důvodu přerušíte řezání, uvolněte spoušť adržte pilu vobrobku, dokud se kotouč zcela nezastaví. Je-li kotouč stále vpohybu, nikdy se nepokoušejte pilu zobrobku vyjmout nebo ji vytáhnout zpět, jinak hrozí riziko zpětného rázu. Zjistěte důvod blokování kotouče apřijměte opatření, aby kněmu nedocházelo. u Při opětovném spouštění pily vobrobku nastavte pilu do středu řezné spáry tak, aby se zuby nedotýkaly materiálu. Dojde-li při opětovném spuštění pily kzablokování kotouče, může se uvolnit směrem vzhůru nebo způsobit zpětný ráz. u Velké panely řádně podepřete, abyste minimalizovali riziko zaseknutí kotouče azpětného rázu. Velké panely se prohýbají vlastní hmotností. Podpora musí být umístěna pod panelem na obou stranách vblízkosti linie řezu ana okrajích obrobku. u Nepoužívejte tupé nebo poškozené kotouče. Neostré nebo nesprávně nastavené kotouče vytvářejí tenkou řeznou spáru, která může způsobit nadměrné tření, zaseknutí kotouče azpětný ráz. u Páčky na nastavení hloubky kotouče aúhlu řezu musí být před započetím řezu pevně zajištěny. Dojde-li ke změně seřizovacího systému kotouče během řezání, může způsobit zablokování nebo zpětný ráz. u Při řezání do stávajících zdí nebo jiných slepých míst buďte obzvlášť opatrní. Procházející pilový kotouč může narazit na objekty, které mohou způsobit zpětný ráz. Funkce spodního krytu u Před každým použitím zkontrolujte, zda je spodní kryt řádně upevněn. Spilou nepracujte, pokud se spodní kryt nepohybuje volně aokamžitě se nezavírá. Spodní kryt nikdy neupevňujte do otevřené polohy.Při neúmyslném upuštění pily může dojít kohnutí spodního krytu. Spodní kryt zvedněte za vytahovací rukojeť azkontrolujte, zda se volně pohybuje anedotýká se kotouče ani jiné části ve všech úhlech ahloubkách řezu. u Zkontrolujte funkčnost pružiny spodního krytu. Pokud kryt nebo pružina nefungují správně, je třeba je před použitím opravit. Pomalá reakce spodního krytu může být způsobena poškozenými částmi, usazeninami nebo nahromaděním pilin. u Spodní kryt lze ručně stáhnout pouze při speciálních řezech, jako jsou ponorné akombinované řezy. Spodní kryt zvedněte pomocí vytahovací rukojeti auvolněte jej, jakmile kotouč pronikne do materiálu.Při jakémkoli jiném druhu řezání by měl být ochranný kryt ovládán automaticky. u Před každým položením pily na stůl nebo podlahu se ujistěte, že spodní kryt zakrývá celý kotouč.Nechráněný, setrvačností dobíhající kotouč způsobí pohyb pily vzad apořezání objektů, se kterými přijde do kontaktu. Nezapomeňte, že ipo uvolnění spouště trvá nějakou dobu, než se kotouč úplně zastaví. Dodatečné bezpečnostní pokyny u Nesahejte rukama do vyhazovače třísek. Mohli byste se zranit ootáčející se díly. u Nepracujte spilou nad hlavou. Nemáte tak nad elektronářadím dostatečnou kontrolu. u Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt selektrickým vedením může vést kpožáru azásahu elektrickým proudem. Poškození vedení plynu může vést kvýbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody. u Elektronářadí držte při práci pevně oběma rukama azaujměte stabilní postoj. Držení oběma rukama zajišťuje spolehlivější vedení elektronářadí. u Nepoužívejte elektronářadí stacionárně. Není určené pro provoz se stolem pily. u Při ponorných řezech, které nejsou prováděny vpravém úhlu, zajistěte vodicí desku pily proti posunutí do strany. Posunutí do strany může způsobit uváznutí pilového kotouče, atedy zpětný ráz. u Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi vruce. u Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit avést ke ztrátě kontroly nad elektronářadím. u Nepoužívejte pilové kotouče zrychlořezné oceli. Takové pilové kotouče mohou lehce prasknout. u Neřezejte železné kovy. Žhavé třísky by mohly zapálit odsávání prachu. 1 609 92A 9F6 | (28.05.2024) Bosch Power ToolsČeština | 133 u Noste ochrannou masku proti prachu.u Při poškození anesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu apři potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. u Neotvírejte akumulátor. Hrozí nebezpečí zkratu.u Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít kpoškození akumulátoru. Uvnitř může dojít ke zkratu aakumulátor může začít hořet, může zněj unikat kouř, může vybouchnout nebo se přehřát. u Akumulátor používejte pouze vproduktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením. Chraňte akumulátor před horkem, např. ipřed trvalým slunečním zářením, ohněm, nečistotami, vodou avlhkostí. Hrozí nebezpečí výbuchu azkratu. Popis výrobku avýkonu Přečtěte si všechna bezpečnostní upozornění avšechny pokyny. Nedodržování bezpečnostních upozornění apokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Řiďte se obrázky vpřední části návodu kobsluze. Použití vsouladu surčeným účelem Elektrické nářadí je určené kprovádění podélných apříčných rovných apokosových řezů na pevném podkladu do dřeva. Zobrazené součásti Číslování zobrazených součástí se vztahuje kvyobrazení elektrického nářadí na straně sobrázky. (1) Blokování zapnutí vypínače (2) Pracovní osvětlení (3) Klíč na vnitřní šestihran (4) Přídavná rukojeť (izolovaná úchopová plocha) (5) Aretační tlačítko vřetena (6) Základní deska (7) Křídlový šroub podélného dorazu (8) Křídlový šroub nastavení pokosového úhlu (9) Stupnice pokosového úhlu (10) Značka řezu 45° (0°uGKS18V-57G) (11) Značka řezu 0° (45°uGKS18V-57G) (12) Podélný doraz (13) Kyvný ochranný kryt (14) Přestavitelná páčka pro kyvný ochranný kryt (15) Křídlový šroub nastavení pokosového úhlu (GKS18V-57G) (16) Vyfukování třísek (17) Ochranný kryt (18) Vypínač (19) Akumulátor

(20) Rukojeť (izolovaná plocha rukojeti) (21) Vřeteno pily (22) Unášecí příruba (23) Pilový kotouč

(24) Upínací příruba (25) Upínací šroub spodložkou (26) Odjišťovací tlačítko akumulátoru

(27) Upevňovací šroub pro odsávací adaptér

(28) Odsávací adaptér

(29) Upínací páčka nastavení hloubky řezu (30) Stupnice hloubky řezu (31) Pár šroubovacích svěrek

(32) Tlačítko pro ukazatel stavu nabití

Toto příslušenství není standardní součástí dodávky. Technické údaje Ruční okružní pila GKS 18V-57 G GKS 18V-57 Číslo zboží 3601FA21.. 3601FA22.. Jmenovité napětí V= 18 18 Otáčky naprázdno

ot/min 3400 3400 Max. hloubka řezu

– při pokosovém úhlu 0° mm 57 57 – při pokosovém úhlu 45° mm 42 39 Aretace vřetena ● ● Použití se systémem vodicí kolejnice FSN ● – Rozměry základní desky mm 252 × 194 188 × 138 Bosch Power Tools 1 609 92A 9F6 | (28.05.2024)134 | Čeština Ruční okružní pila GKS 18V-57 G GKS 18V-57 Průměr pilového kotouče mm 165 165 Max. tloušťka těla kotouče mm 1,7 1,7 Min. tloušťka těla kotouče mm 1,0 1,0 Max. tloušťka zubu/rozteč zubů mm 2,6 2,6 Min. tloušťka zubu/rozteč zubů mm 1,7 1,7 Upínací otvor mm 20 20 Hmotnost podle EPTA-Procedure 01:2014

kg 3,4/4,1 3,4/4,0 Doporučená teplota prostředí při nabíjení °C 0až+35 0až+35 Dovolená teplota prostředí při provozu

Měřeno při 20–25°C sakumulátoremGBA 18V 5.0Ah. B) Při použití 12 Ah akumulátorů se snižuje řezná kapacita. C) Vzávislosti na použitém akumulátoru D) Omezený výkon při teplotách <0°C. Hodnoty se mohou podle výrobku lišit amají na ně vliv podmínky použití aprostředí. Další informace najdete na www.bosch-professional.com/wac. Informace ohluku avibracích Hodnoty hlučnosti zjištěné podle EN62841-2-5. Hladina hluku elektrického nářadí stanovená za použití váhového filtruA činí typicky: hladina akustického tlaku 83dB(A); hladina akustického výkonu 91dB(A). Nejistota K=3dB. Noste chrániče sluchu! Celkové hodnoty vibrací a

(součet vektorů tří os) anejistotaK zjištěné podle EN62841-2-5: Řezání dřeva: a

Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto pokynech, byly změřeny pomocí normované měřicí metody alze je použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení vibracemi ahlukem. Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hluku aúroveň vibrací lišit. To může zatížení vibracemi ahlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi ahlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi ahlukem po celou pracovní dobu výrazně snížit. Stanovte dodatečná bezpečnostní opatření kochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí anástrojů, udržování teplých rukou, organizace pracovních procesů. Akumulátor Bosch prodává akumulátorové elektrické nářadí ibez akumulátoru. Na obale je uvedené, zda je součástí dodávky elektrického nářadí akumulátor. Nabíjení akumulátoru u Používejte pouze nabíječky uvedené vtechnických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-iontový akumulátor používaný svaším elektronářadím. Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte. Nasazení akumulátoru Vložte nabitý akumulátor do uchycení akumulátoru tak, aby citelně zaskočil. Vyjmutí akumulátoru Pro vyjmutí akumulátoru stiskněte odjišťovací tlačítko avytáhněte akumulátor. Nepoužívejte přitom násilí. Akumulátorje opatřený 2stupni zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka. Pokud je akumulátor nasazený do elektrického nářadí, drží ho vpříslušné poloze pružina. Ukazatel stavu nabití akumulátoru Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru. Zbezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí. 1 609 92A 9F6 | (28.05.2024) Bosch Power ToolsČeština | 135 Pro zobrazení stavu nabití stiskněte tlačítko ukazatele stavu nabití nebo . Je to možné také při vyjmutém akumulátoru. Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný amusí se vyměnit. Typ akumulátoru GBA 18V... LED Kapacita Trvale svítí 3 zelené 60–100% Trvale svítí 2 zelené 30–60% Trvale svítí 1 zelená 5–30% Bliká 1 zelená 0–5% Typ akumulátoru ProCORE18V... LED Kapacita Trvale svítí 5 zelených 80–100% Trvale svítí 4 zelené 60–80% Trvale svítí 3 zelené 40–60% Trvale svítí 2 zelené 20–40% Trvale svítí 1 zelená 5–20% Bliká 1 zelená 0–5% Upozornění pro optimální zacházení s akumulátorem Akumulátor chraňte před vlhkostí a vodou. Akumulátor skladujte pouze v teplotním rozmezí od −20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě. Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem. Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit. Dodržujte pokyny pro likvidaci. Montáž u Používejte pouze pilové kotouče, které odpovídají charakteristickým údajům uvedeným vtomto návodu kobsluze ana elektronářadí a jsou vyzkoušené podle EN847‑1 apříslušně označené. Nasazení/výměna pilového kotouče u Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) zněj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. u Při montáži pilového kotouče noste ochranné rukavice. Při kontaktu spilovým kotoučem hrozí nebezpečí poranění. u Používejte pouze pilové kotouče, které odpovídají charakteristickým údajům uvedeným vtomto návodu kobsluze ana elektronářadí a jsou vyzkoušené podle EN847‑1 apříslušně označené. u Přípustné otáčky nástroje musí být minimálně tak vysoké jako maximální otáčky uvedené na elektronářadí. Příslušenství, které se otáčí rychleji, než je dovoleno, se může rozlomit arozletět. u Vžádném případě nepoužívejte jako nasazovací nástroj brusné kotouče. Výběr pilového kotouče Přehled doporučených pilových kotoučů naleznete na konci tohoto návodu. Demontáž pilového kotouče (viz obrázek A) Pro výměnu nástroje položte elektrické nářadí nejlépe na čelní stranu krytu motoru. – Stiskněte aretační tlačítko vřetena (5) adržte ho stisknuté. u Aretační tlačítko vřetena (5) ovládejte, jen když je vřeteno pily zastavené. Jinak se může elektrické nářadí poškodit. – Klíčem na vnitřní šestihran (3) vyšroubujte upínací šroub (25) ve směru➊. – Otočte zpět kyvný ochranný kryt (13) apevně ho přidržte. – Sejměte zvřetena pily (21) upínací přírubu (24) apilový kotouč (23). Montáž pilového kotouče (viz obrázek A) Pro výměnu nástroje položte elektrické nářadí nejlépe na čelní stranu krytu motoru. – Vyčistěte pilový kotouč (23) avšechny montované upínací díly. – Otočte zpět kyvný ochranný kryt (13) apevně ho přidržte. – Nasaďte pilový kotouč (23) na unášecí přírubu (22). Směr záběru zubů (směr šipky na pilovém kotouči) ašipka směru otáčení na kyvném ochranném krytu (13) musí souhlasit. – Nasaďte upínací přírubu (24) anašroubujte upínací šroub (25) ve směru➋. Dbejte na správnou polohu unášecí příruby (22) aupínací příruby (24). – Stiskněte aretační tlačítko vřetena (5) adržte ho stisknuté. – Klíčem na vnitřní šestihran (3) utáhněte upínací šroub (25) ve směru➋. Utahovací moment má být 6–9Nm, což odpovídá ručnímu utažení plus ¼otáčky. Odsávání prachu/třísek Prach zmateriálů, jako jsou nátěry sobsahem olova, některé druhy dřeva, minerály akov, může být zdraví škodlivý. Kontakt sprachem nebo vdechnutí mohou upracovníka nebo osob nacházejících se vblízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest. Určitý prach, jako dubový nebo bukový prach, je pokládán za Bosch Power Tools 1 609 92A 9F6 | (28.05.2024)136 | Čeština karcinogenní, zvláště ve spojení spřídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Pokud možno používejte pro daný materiál vhodné odsávání prachu. – Zajistěte dobré větrání pracoviště. – Je doporučeno nosit ochrannou dýchací masku střídou filtruP2. Dodržujte předpisy pro obráběné materiály platné vpříslušné zemi. u Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit. Montáž odsávacího adaptéru (viz obrázek B) Nasaďte odsávací adaptér (28) na výfuk třísek (16) tak, aby zaskočil. Odsávací adaptér (28) navíc zajistěte šroubem (27). Na odsávací adaptér (28) lze připojit odsávací hadici oprůměru 35mm. u Odsávací adaptér nesmí být namontovaný bez připojeného externího odsávání. Jinak se může odsávací kanál ucpat. u Kodsávacímu adaptéru nesmí být připojený vak na prach. Odsávací systém by se mohl ucpat. Pro zaručení optimálního odsávání se musí odsávací adaptér (28) pravidelně čistit. Externí odsávání Připojte odsávací hadici (35) kvysavači (příslušenství). Přehled připojení krůzným vysavačům najdete na konci tohoto návodu. Elektrické nářadí lze zapojit přímo do zásuvky univerzálního vysavače Bosch se zařízením pro dálkové spuštění. Ten se automaticky spustí při zapnutí elektrického nářadí. Vysavač musí být vhodný pro řezaný materiál. Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač. Provoz u Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) zněj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. Druhy provozu Nastavení hloubky řezu (viz obrázek C) u Hloubku řezu přizpůsobte podle tloušťky obrobku. Pod obrobkem by měla být viditelná necelá výška zubu. Povolte upínací páčku (29). Pro menší hloubku řezu odtáhněte pilu od základní desky (6), pro větší hloubku řezu přitlačte pilu kzákladní desce (6). Nastavte požadovaný rozměr na stupnici hloubky řezu. Upínací páčku (29) opět pevně utáhněte. Upínací sílu upínací páčky (29) lze seřídit. Za tímto účelem odšroubujte upínací páčku (29) aznovu ji našroubujte přesazenou minimálně o30° proti směru hodinových ručiček. Nastavení úhlu sklonu (GKS18V-57G) Elektrické nářadí položte nejlépe na přední stranu ochranného krytu (17). Povolte křídlové šrouby (8) a(15). Otočte pilu na stranu. Nastavte požadovaný rozměr na stupnici (9). Znovu utáhněte křídlové šrouby (8) a(15). Upozornění: Upokosových řezů je hloubka řezu menší než hodnota zobrazená na stupnici hloubky řezu (30). Nastavení úhlu sklonu (GKS18V-57) Elektrické nářadí položte nejlépe na přední stranu ochranného krytu (17). Povolte křídlové šrouby(8). Otočte pilu na stranu. Nastavte požadovaný rozměr na stupnici(9). Znovu utáhněte křídlové šrouby(8). Upozornění: Upokosových řezů je hloubka řezu menší než hodnota zobrazená na stupnici hloubky řezu (30). Značky řezu (GKS18V-57):

(28) Odsávací adaptér

(36) Spojovací prvok

EU prohlášení oshodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snásledujícími normami: Technicke podklady u: * Ruční okružní pila Objednací číslo
