NÁVOD K OBSLUZE Big Wheeler 565 SpeedI Güde

Překlad originálního návodu k provozu

Originál prohlášení o shodě

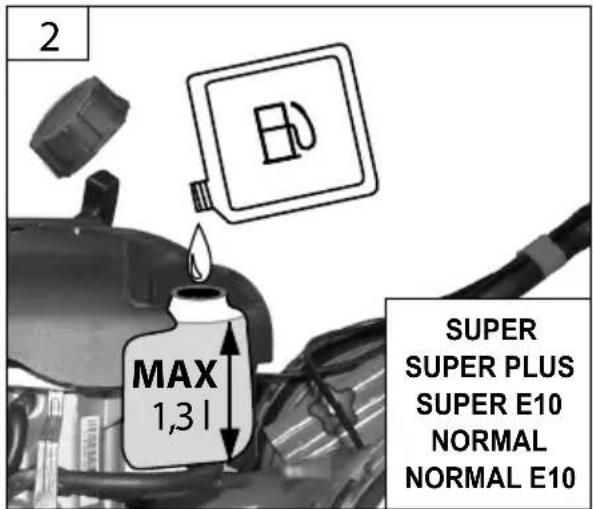

Z důvodů zajištění kvality se každé zařízení po- drobuje zkušebnímu chodu a naplní motorovým olejem. Před transportem se olej zase vypustí, na měřící tyči však mohou být zbytky motorového oleje. Přesto prosím svědomitě zkontrolujte stav oleje a znovu doplňte motorový olej.

Automatický posuv nepracuje

Automatický posuv nepracuje

Použití v souladu s určením Sekačka je určena k sekání trávy a travnatých ploch s maximálním stoupáním 20° na privátních zahradách kolem domu a v zahrádkářských koloniích. Z důvodu fyzického ohrožení uživatele a jiných osob se sekačka na trávu nesmí používat pro jiné účely. Toto zařízení lze používat jen pro uvedený účel. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody. Přístroj používejte pouze venku, nikdy ne v uzavřených nebo špatně větraných prostorách. Sekačka se nesmí používat k sekání keřů, živých plotů a houští, k sekání a mulčování popínavých rostlin nebo trávníků na střechách nebo v balkonových truhlících. Dále se nesmí sekačka používat jako drtič k mulčování odřezků stromů a živých plotů ani k zarovnávání nerovností půdy. Požadavky na obsluhu Nikdy nenechávejte děti pracovat s přístrojem. Nikdy nenechávejte dospělé bez řádného zaškolení praco- vat s přístrojem. Obsluha si musí před použitím přístroje pozorně přečístnávod k obsluze. Kvalikace: Kromě podrobného poučení od

borníkem nenípro používání přístroje nutná žádná speciální kvalikace. Minimální věk: Na přístroji smí pracovat jen osoby, jež dosáhly 18 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele Místní ustanovení mohou stanovit minimální věk uživatele. Školení: Používání přístroje vyžaduje pouze odpoví

dající poučení odborníkem resp. návodem kobsluze. Speciální školení není nutné. Zbytková nebezpečí Rotující nože mohou vést ktěžkým úrazům pořezáním, resp. k uříznutí částí těla. Nikdy nesahejte pod těleso skříně, když přístroj běží. Noste ochranné boty. Nikdy nesundávejte sběrný vak, když přístroj běží. Vymršťované kameny nebo zemina mohou vést k poraněním. Před sekáním prohledejte, zda nejsou na obráběné ploše cizí tělesa. Dávejte pozor, aby byl sběrný vak řádně zavěšený. Během práce noste ochranné brýle. Technické údaje Benzinová sekačka na trávu BIG WHEELER 565 S Obj. č. .....................................................................95354 Obsah .................................................................196 cm

.................................84,7 dB (A) Naměřená hladina akustického výkonu L

....96,95 dB (A) Zaručená hladina akustického výkonu L

....98 dB (A) Používejte chrániče sluchu! Hodnota vibračních emisí a

VAROVÁNI Skutečná hladina vibrací se může v závislosti na typu a způsobu použití lišit od hodnoty uváděné v těchto pokynech. Hladina vibrací se může použít pro vzájemné porov- nání elektrických přístrojů. Hodí se i pro předběžné posouzení zatížení vibracemi. Kvůli přesnému odhadu zatížení vibracemi v průběhu určité pracovní doby by se měly zohlednit rovněž časy, ve kterých je přístroj vypnutý nebo sice běží, ale ve skutečnosti není v nasazení. To může značně redukovat objem zatížení vibracemi v průběhu celé pracovní doby. Stanovte doplňková bezpečnostní opatření pro ochra

nu obsluhy před účinky vibrací jako například: tech- nická údržba elektrického nářadí a přístrojů, udržování teploty rukou, organizace pracovních procesů. Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Seznamte se s ovládacími prvky a správným použitím přístroje. Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám. Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám. Pokud máte o zapojení a obsluze přístroje pochybno

sti, obraťte se na zákaznický servis. Děti si nesmějí hrát s přístrojem. Přístroj nesmí používat osoby se sníženými fyzickými, motorickými nebo duševními schopnostmi nebo osoby s nedostatečnými znalostmi nebo zkušenostmi, pokud na ně nedohlíží a nevede je za ně odpovědná osoba. Je třeba dohlížet na děti, aby si nehrály spřístrojem.53 CESKY

Špatné osvětlení/ světelné poměry představují velké bezpečnostní riziko. Při práci s přístrojem vždy zajistěte dostatečné osvětlení, resp. dobré světelné poměry. Chování v případě nouze Nebezpečí úrazu! Ruce a nohy nikdy nedávejte do blízkosti rotujících dílů. Udržujte vždy odstup od vyhazovacího otvoru. Nebezpečí popálení! Některé díly stroje se při provozu silně zahřívají. Horkých dílů, např. motor a tlumič hluku, se nedotýkejte. Zaveďte úrazu odpovídající potřebnou první pomoc a vyzvěteco možná nejrychleji kvalikovanou lékařskou pomoc.Chraňte zraněného před dalšími úrazy a uklidněte jej.Kvůli případné nehodě musí být na pracovišti vždy poruce lékárnička první pomoci dle DIN 13164. Materiál,který si z lékárničky vezmete, je třeba ihned doplnit. Pokud požadujete pomoc,uveďte tyto údaje:

Symboly Pozor! Přečtěte si návod k obsluze Před všemi pracemi na motoru vypněte mo- tor a vytáhněte nástrčku zapalovací svíčky. Pozor! Nože dobíhají! Počkejte, až se všechny otáčející se části zastaví. Varování! Nůž je ostrý! Během provozu udržujte dostatečnou vzdálenost od sekačky. Pozor, nebezpečí vtažení Nebezpečí exploze Motor tankujte jen ve vypnutém stavu. Nebezpečí otravy! Přístroj používejte pouze venku, nikdy ne v uzavřených nebo špatně větraných prostorách. Zákaz kouření a otevřeného ohně. Je zakázáno sahat dovnitř Děti a nepovolané osoby držte vždy mimo dosah přístroje. Přístroj nevystavujte dešti a nepoužívejte v mokrém či vlhkém prostředí. Noste ochranné brýle! Používejte chrániče sluchu! Používejte bezpečnostní rukavice! Noste bezpečnostní obuv s ochranou proti proříznutí, drsnou podrážkou a ocelovou špičkou! Pozor - horký povrch! Nebezpečí popálení! Výstraha před odmrštěnými předměty Výstraha před poraněním rukou54 CESKY

Okolostojící osoby držte vbezpečné vzdálenosti od stroje (min. 5m) Výstraha před nebezpečným elektrickým napětím Chraňte před vlhkem Obal musí směřovat nahoru Bezpečnostní Upozornění VAROVÁNI Seznamte se se všemi bezpečnostními pokyny a sice i s pokyny v přiložené brožuř. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a ebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Děti a ostatní osoby i zvířata držte během používání přístroje v bezpečné vzdálenosti. Minimální bezpečnostní odstup činí 5 m. Noste osobní ochranné pomůcky. Noste pevnou obuv a dlouhé kalhoty. Přístroj nepoužívejte nikdy bosí nebo v lehkých sandálech. Je-li to nutné, noste ochranné rukavice. Přístroj používejte jen za denního světla nebo v dobře osvětleném prostředí. Pečlivě zkontrolujte terén, na kterém stroj používáte, a odstraňte všechny předměty, které by mohly být zachyceny a odhozeny. Pokud je to možné, vyhněte se používání výrobku na mokré trávě. Palivo je vysoce hořlavé. Palivo uschovejte jen ve vhodných nádobách. Stroj se smí tankovat jen venku a ne v blízkosti otevřených plamenů resp. hořících cigaret. Tankujte před spuštěním stroje. Pokud je motor v chodu nebo ještě horký, nesmí se tankovat ani otvírat víko nádrže. Dbejte na to, aby palivo nepřeteklo. Pokud palivo přeteče, motor se nesmí spouštět. Odstraňte na přístroji znečištěné místo a zabraňte jakémukoliv pokusu o zapalování, dokud se neodpaří výpary paliva. Upevněte zase všechny kryty a uzávěry na pali

vové nádrži a na palivových nádržkách. Před prvním uvedením do provozu musí být motor bezpodmínečně naplněn motorovým olejem. Před každým uvedením do provozu zkontrolujte stav oleje. Motorový olej příp. doplňte. Před použitím proveďte vždy vizuální kontrolu, abyste zjistili, zda není poškozen přístroj, především pak řezné nástroje, upevňovací díly a celá řezná jednotka. Před použitím vždy vizuálně zkontrolujte, že nožová lišta, šrouby nožů a sekací jednotka nejsou tupé, opotřebované nebo poškozené. Opotřebované nebo poškozené nože a šrouby vyměňte, aby bylo zajištěno vyvážení. Ochranná zařízení, která se nachází na stroji, je striktně zakázáno demontovat, měnit, používat v rozporu s jejich určením nebo připevňovat ochranná zařízení jiných výrobců. Přístroj se nesmí používat, pokud je poškozený nebo jsou vadná bezpečnostní zařízení. Opotřebené a poškozené díly vyměňte. Neprovozujte stroj v uzavřeném prostoru, kde se mo

hou nahromadit nebezpečné plyny oxidu uhelnatého. Motor spusťte až tehdy, jsou-li Vaše nohy v bezpečné vzdálenosti od řezných nástrojů. Stroj při spouštění nenaklápějte. Stroj nespouštějte, pokud stojíte před vyhazovacím otvorem. Choďte! Neběhejte! Dbejte na bezpečný postoj, především na svazích. Nesečte na příliš strmých svazích. Buďte zvlášť opa

trní, když měníte směr jízdy na svazích. Buďte maximálně opatrní, pokud se otáčíte a stroj táhnete k sobě. Sekačku vypněte vždy, když ji přenášíte, nakláníte nebo se pohybujete mimo travnaté plochy. Počkejte, až se všechny rotující díly zastaví. Pokud narazíte na cizí předmět nebo stroj začne vibrovat, musíte ho vypnout a vytáhnout nástrčku zapalovací svíčky. Zkontrolujte, zda není přístroj poškozen. Případné škody opravte. Stroj ihned vypněte, jakmile dokončíte svou práci. Zastavte stroj a vytáhněte konektor zapalovací svíčky. Počkejte až se všechny rotující díly zastaví, a zařízení vychladne. Vyjměte klíč, pokud tam je

• Aby se uvolnit zablokovaný nůž.

• Když zachytíte cizí těleso, zkontrolujte, zda se sekačka nepoškodila. Než přístroj opět uvedete do provozu, musí se provést opravy.

• Pro nadzvednutí nebo odnesení sekačky

• Abyste mohli sekačku převrátit nebo přepravit (např. ztrávníku na trávník nebo přes cestu.

• Než sekačku zkontrolujete, proveďte její vyčištění nebo jiné práce.55 CESKY

Když se musí palivová nádrž vyprázdnit, mělo by se to udělat venku. Na konci sezóny je třeba přidat přísadu do paliva/ pohonné hmoty a smíchat ji s palivem.

Záruka Záruční doba činí 12 měsíců při průmyslovém použití, 24 měsíců pro spotřebitele a začíná dnem nákupu přístroje. Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Při reklamaci v záruční době je třeba přiložit originální doklad o koupi s datem prodeje. Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty. Nedodržení návodu k použití a montáži a normální opotřebení rovněž nespadá do záruky. Servis Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší do- movské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole. Sériové číslo: Objednací číslo: Rok výroby: Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com Stroj neodstavujte bezprostředně po vypnutí v uzavřených prostorách, ale nechte ho vychladnout venku. Stroj nikdy neskladujte s benzínem v nádrži uvnitř budovy, ve které se mohou případně benzínové výpary dostat do kontaktu s otevřeným ohněm nebo jiskrami. Při dlouhodobějším skladování uschovejte stroj jen s prázdnou nádrží. Vyměňte vadné tlumiče hluku. Neměňte regulované nastavení motoru a motor nepřetáčejte. Likvidace Upozornění klikvidaci vyplývají zpiktogramů umístěných na přístroji, resp. na obalu. Vadné a ebo likvidované přístroje musí být odevzdány do příslušných sběren. Baterie, olej a podobnélátky se nesmějí dostat dookolního prostředí. Likvidace přepravního obalu Obal chrání přístroj před poškozením při dopravě. Obalové materiály jsou zpravidla voleny podle eko

logicky přijatelných hledisek a hledisek nakládání s odpady, a proto jsou recyklovatelné. Vrácení obalu do materiálového oběhu šetří suroviny a snižuje výskyt odpadů. Části obalů (např. fólie, styropor®) mohou být nebezpečné pro děti. Hrozí nebezpečí zadušení! Ukládejte části obalů mimo dosah dětí, a co možná nejrychleji je zlikvidujte. Údržba Rotující nůž Před všemi pracemi na motoru vypněte motor a vytáhněte nástrčku zapalovací svíčky. Počkejte, až se všechny rotující díly zastaví a přístroj vychladne. Stroj, především pak nádrž a motor, udržujte vždy v čistotě. Vyhazovací otvor a kryt pravidelně čistěte. Všechny pohyblivé díly ošetřete ekologickým olejem. Sběrný koš kontrolujte pravidelně z hlediska opotřebení a stárnutí. Opravy přenechte kvalikovaným pracovníkům. Používejte jen originální příslušenství a originální náhradní díly. Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům.56 CESKY

Plán prohlídek a údržby Pravidelné údržbové období Před každým uvedením do provozu Po 1 měsíci Po 3 měsících Po 6 měsících Po 12 měsících Po 24 měsících

Provozní hodiny 25 Provozní hodiny 50 Provozní hodiny 100 Provoz- ní hodiny 250 Provoz- ní hodiny Motorový olej (10W-40) Kontrola

Vzduchový ltr Kontrola

Zapalovací svíčka Kontrola Vyčistěte

Odpovídající údržbu proveďte v uvedeném měsíci nebo po uplynutí předepsaných provozních hodin - podle toho, co nastane dřív. Vyhledávání poruch Porucha Příčina Opatření Motor nestartuje Nebyla stisknuta páčka Start-Stop Stiskněte páčku Start-Stop Primer čerpadlo není ovládán Čerpadlo Primer stiskněte Nedostatek paliva Doplňte palivo Příliš dlouhá bovdenová lanka

Bovdenová lanka seřiďte pomocí převlečné matice.

nesprávné palivo, skladování bez vypuštění benzínové nádrže, nesprávný druh benzínu Palivovou nádrž a karburátor vypusťte. Nalijte čerstvý benzín. Znečištěná zapalovací svíčka, (zbytky uhlíků na elektrodách),příliš velká vzdá- lenost elektrod Svíčku vyčistěte, zkontrolujte tepelnou hodnotu svíčky, svíčku příp. vyměňte,na- stavte 0,6-0,8 mm Zapalovací svíčka je vlhká od benzínu (přesycený motor). Zapalovací svíčku vysušte a opět nasaďte. Neklidný chod, silná vibrace Je poškozený nůž Vyměňte nůž Nůž je volný Zkontrolujte upínání nože a utáhněte

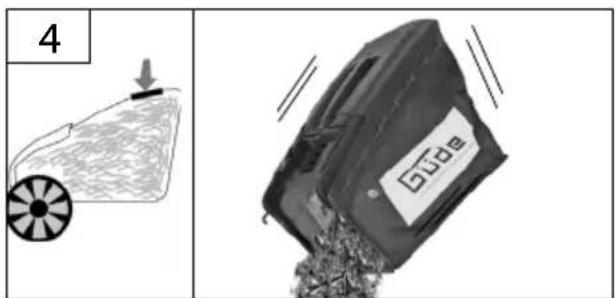

Špatný výkon sekání/ záchytu Nůž je tupý Nechte nůž nabrousit nebo vyměnit Sběrný koš je ucpaný Vyprázdněte sběrný vak

Neupravená výška řezu Nastavte výšku řezu

Tráva se nesbírá Ucpaný kanál Plný sběrný koš Příliš mokrá tráva Vyčistěte vyhazovací kanál Vyprázdněte sběrný vak sečte za suchého počasí57 SLOVENSKY

Plán prehliadok a údržby Pravidelné údržbové obdobie Pred každým uvedením do prevád- zky Po 1 me- siaci Po 3 mesia- coch Po 6 mesia- coch Po 12 mesi- acoch Po 24 mesi- acoch

Vzduchový lter Kontrola

Neupravená výška rezu Nastavte výšku rezu

Způsob posouzení shody

Zaručená hladina akustického výkonu

dB (A) Gemessener Schallleistungspegel Measured sound power level | Niveau de puissance acoustique mesuré | Livello di potenza sonora misurato | Gemeten geluidsdrukniveau | Naměřená hladina akustického výkonu | Nameraná hladina akustického výkonu

Zplnomocněn k sestavování technických podkladů.
