NÁVOD K OBSLUZE ETS EC 1503 A EQ FESTOOL

Originální návod k použití

1 S y m b o

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým proudem

Přečtěte si návod/pokyny!

Noste ochranné brýle!

Noste chrániče sluchu!

Používejte respirátor!

2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny

Výstraha! Přečtěte si všechny bezpečnostní pokyny a instrukce. Chyba při dodržování varovných upozornění a instrukcí může způsobit zásah elektrickým proudem, požár a/nebo vážné zranění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použit i v budoucnosti.

Pojem „elektrické nářadí“, používaný v bezpečnostních pokynech, se vztahuje na síťové elektrické nářadí (se síťovým kabelem) a na akumulátorové nářadí (bez síťového kabelu).

2.2 Bezpečnostní pokyny specifické pro dané nářadí

- Při práci může vznikat škodlivý či jedovatý prach (např. nátěry s obsahem olova, některé druhy dřeva a kovy). Kontakt s tímto prachem nebo jeho vdechování může pro obsluhu nebo osoby nacházející se v blízkosti představovat ohrožení. Dodržujte bezpečnostní předpisy platné ve vaší zemi. Připojte elektrické nářadí k vhodnému odsávacímu zařízení.

K ochraně svého zdraví používejte respirátor P2.

Kvůli rizikům, která při broušení hrozí, noste vždy ochranné brýle.

• Při broušení za mokra a broušení kovu používejte elektrické nářadí pouze s proudovým chráničem. Proudový chránič vás chrání před zásahem elektrickým proudem, který je životu nebezpečný.
• Pracovní pomůcky napuštěné olejem, např. brusný kotouč nebo lešticí plst, vyčistěte vodou a nechte je rozprostřené uschnout. Pracovní pomůcky napuštěné olejem se mohou samovolně

vznítit.

Pozor, nebezpečí požáru! Zabraňte přehřátí broušeného materiálu a brusky. Před přerušením práce vždy vyprázdněte nádobu na prach. Prach z broušení ve vaku na prach, mikrofiltru, papírovém vaku (nebo filtračním vaku, resp. filtru mobilního vysavače) se může za nepříznivých podmínek, jako jsou např. odlétávající jiskry při broušení kovu, samovolně vznítit. Mimořádné nebezpečí hrozí, když je prach z broušení smíchaný se zbytky laku, polyuretanu nebo jiných chemických látek a broušený materiál je po dlouhé práci horký.

• Používejte jen originální brusné talíře Festool. Jiné talíře nejsou vhodné pro otáčky brusky a mohou prasknout.
• Po pádu zkontrolujte elektrické nářadí a brusný talíř, zda nejsou poškozené. Abyste mohli brusný talíř důkladně zkontrolovat, demontujte ho. Poškozené díly nechte před dalším používáním opravit. Prasklé brusné talíře a poškozené nářadí mohou způsobit poranění a nespolehlivý chod nářadí.

2.3 Opracování kovu

Při opracování kovu je z bezpečnostních důvodů nutné dodržovat následující opatření:

• Zapojte nářadí přes proudový chránič (FI, PRCD).
  – K nářadí připojte vhodný vysavač.
  – Pravidelně čistěte prach usazený v krytu motoru.

Noste ochranné brýle!

2.4 Hodnoty emisí

Hodnoty zjištěné dle EN 60745 jsou typicky:

Při práci vzniká hluk

Poškození sluchu

▶ Používejte chrániče sluchu!

Hodnota vibrací a_h (součet vektorů ve třech směrech) a nepřesnost K zjištěné podle EN 60745:

Hodnota vibrací (3 osy) a h=6,0 m/s^2

$$ K = 3, 0 \mathrm{m} / \mathrm{s} ^ {2} $$

Uvedené emitované hodnoty (vibrace, hlučnost)

• slouží k porovnání nářadí,
• jsou vhodné také pro předběžné posouzení zatížení

vibracemi a hlukem při použití nářadí,

- vztahují se k hlavním druhům použití elektrického nářadí.

Ke zvýšení může dojít při jiném použití, s jinými nástroji nebo při nedostatečné údržbě. Vezměte v úvahu čas, kdy nářadí běží na volnoběh a kdy je vypnuté!

3 Ú č e l p o

Brusky jsou určené k broušení dřeva, plastu, kompozitních materiálů, barvy/laku, tmelu a podobných materiálů. Při broušení kovu je třeba dodržovat zvláštní bezpečnostní předpisy. Nesmí se opracovávat materiál obsahující azbest.

Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

4 Technické údaje

Excentrická bruska ETS EC 150/3 A EQ ETS EC 150/5 A EQ

Výkon 400 W 400 W
Otáčky (volnoběh) 6000 - 10000 min	-1	6000 - 10000 min^-1
Brusný zdvih	3,0 mm	5,0 mm
Brusný talíř	D 150 mm	D 150 mm
Hmotnost (bez síťového kabelu, s brusným talířem)	1,2 kg	1,2 kg
Třída ochrany	☐ / II	☐ / II

5 Jednotlivé součásti

[1-1] Tlačítko zapnutí/vypnutí

[1-5] Odsávací hrdla

[1-6] LED pro identifikaci odsávání

Uvedené obrázky se nacházejí na začátku návodu k použití.

6 U v e d e

VAROVÁNÍ

Nepřípustné napětí nebo nepřípustná frekvence! Nebezpečí úrazu

▶ Sítové napětí a frekvence zdroje elektrické energie musí souhlasit s údaji na typovém štítku.
▶ V Severní Americe se smí používat pouze nářadí Festool s napětím 120 V/60 Hz.

Připojení a uvolnění přívodního síťového kabelu - viz obrázek [2].

Před zapnutím nářadí zkontrolujte, zda je bajonetový uzávěr na síťovém kabelu úplně zavřený a zajištěný.

Zapnutí/vypnutí [1-1]

ZAPNUTÍ Stiskněte tlačítko zapnutí/vypnutí [1-1]

VYPNUTÍ Stiskněte tlačítko zapnutí/vypnutí [1-1]

Při aktivní identifikaci odsávání nelze elektrické nářadí zapnout bez připojené odsávací hadice – viz kap. 7.3.

7 N a s t a v

VAROVÁNÍ

Nebezpečí poranění, nebezpečí úrazu elektrickým proudem

▶ Před prováděním jakýchkoli prací na nářadí vytáhnětę síťovou zástrčku ze zásuvky!

n i d o p r o

7.1 Elektronika

Nářadí je vybaveno elektronickým řízením s následujícími vlastnostmi:

Pomalý rozběh

Elektronicky regulovaný rozběh zajišťuje klidný rozběh nářadí.

Konstantní otáčky

Předvolené otáčky motoru jsou elektronicky udržovány na konstantní hodnotě. Tím se dosáhne konstantní rychlosti broušení i při zatížení.

Snížení otáček při vysokých vibracích

Pokud se u elektrického nářadí vyskytnou vysoké vi-brace a chvění, např. při práci s tlumicí podložkou, automaticky se kvůli ochraně elektrického nářadí a uživatele sníží otáčky.

Tepelná pojistka

Aby se zabránilo přehřátí motoru, při vysoké teplotě motoru se omezí příkon. Pokud teplota nadále stoupá, elektrické nářadí se vypne. Znovu ho lze zapnout

až po vychladnutí motoru.

7.2 Nastavení otáček

Otáčky lze nastavovat pomocí kolečka [1-6] od 6000 do 10000 min ^-1 .

Tím můžete optimálně přizpůsobit rychlost broušení příslušnému materiálu (viz kapitola 8).

7.3 Identifikace odsávání

Elektronická identifikace odsávání rozpozná, zda je k elektrickému nářadí připojená odsávací hadice. Po aktivaci lze elektrické nářadí zapnout pouze s připojenou odsávací hadicí.

Zapnutí/vypnutí identifikace odsávání

Identifikace odsávání je při dodání deaktivovaná.

Zapněte elektrické nářadí tlačítkem zapnutí/vypnutí [1-1].
Držte tlačítko zapnutí/vypnutí [1-1] stisknuté.
Motor se zastaví, zazní 1 pípnutí.
▶ Otočte regulátor otáček [1-2] na stupeň 1 a stupeň 6.
Zazní 3x pípnutí.

▶ Uvolněte tlačítko zapnutí/vypnutí [1-1].

Identifikace odsávání je aktivovaná.

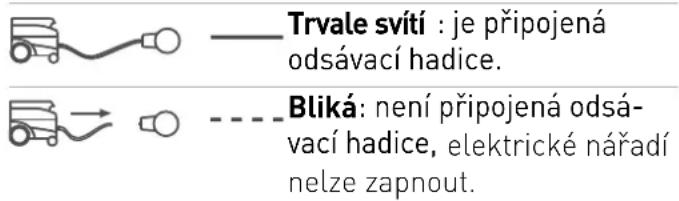

Trvale svítí : je připojená odsávací hadice. Bliká: není připojená odsá- vací hadice, elektrické nářadí nelze zapnout.

Nesvítí: identifikace odsávání není aktivní.

① Pro deaktivaci identifikace odsávání opakujte výše popsaný postup, zazní 2x pípnutí.

7.4 Výměna brusného talíře [3]

Optimálního pracovního výsledku lze dosáhnout pouze s originálním příslušenstvím a spotřebním materiálem. Pokud se nepoužívá originální příslušenství nebo spotřební materiál, zaniká nárok na záruku.

Výstraha! Neprovádějte žádné konstrukční změny uvnitř nářadí, když je odmontovaný brusný talíř.

Nebezpečí poškození zdraví: Použití nesprávné velikosti brusného talíře má za následek nepřípustně vysoké vibrace nářadí.

Podle obráběného povrchu lze u nářadí použít tři různě tvrdé brusné talíře.

Tvrdý: hrubé broušení a jemné broušení ploch. Broušení hran.

Měkký: univerzální hrubé a jemné broušení, pro rovné a klenuté plochy.

Super měkký: Jemné broušení tvarových dílů, vyklenutí, zaoblení. Nepoužívejte na hranách!

7.5 Upevnění příslušenství pro broušení se StickFix [3b]

Na brusný talíř StickFix lze rychle a snadno upevnit odpovídající brusné papíry StickFix a brusná rouna StickFix.

Samopřilnavé příslušenství pro broušení přitiskněte na brusný talíř [1-3].

7.6 Odsávání

VAROVÁNÍ

Ohrožení zdraví působením prachu

▶ Prach může být zdraví škodlivý. Nikdy proto nepracujte bez odsávání.
▶ Při odsávání zdraví škodlivého prachu vždy dodržujte národní předpisy.

K odsávacímu hrdlu [1-5] lze připojit mobilní vysavač Festool s průměrem sací hadice 27 mm.

Doporučení: používejte antistatickou odsávací hadici! Tak lze redukovat nabíjení statickou elektrinou.

8 Práce s nářadím

VAROVÁNÍ

Nebezpečí poranění

Obrobek upevněte vždy tak, aby se při opracovávání nemohl pohybovat.

Dodržujte následující pokyny:

• Nepřetěžujte nářadí přílišným přitlačováním! Nejlepšího výsledku broušení dosáhnete, když budete pracovat s mírným přítlakem. Brusný výkon akvalita závisí zvelké míry na volbě s brusného prostředku.
• Pro bezpečné vedení držte nářadí oběma rukama za kryt motoru a hlavu převodovky.
  Pro nářadí s elektronikou doporučujeme následující nastavení kolečka [1-2]:

Druhy broušení Stupeň

• Broušení s max. úběrem 5 - 6
• Obrušování starých barev
• Broušení dřeva adýhypředlak
• Mezibroušení laku na plochách

Druhy broušení Stupeň

– Broušení tence naneseného pokladového laku 4 - 5
- Broušení dřeva brusným rounem
- Srážení hran na dřevěných dílech
- Vyhlazování dřevěných ploch opatřených základním nátěrem

- Broušení hran z masivního dřeva a dýhovaných hran

- Broušení polodrážek oken a dveří

- Mezibroušení hran při lakování

- Obrušování oken z přírodního dřeva brusným rounem

- Vyhlazování dřevěných povrchů brusným rounem před mořením

- Obrušování nebo odstraňování přebytečné vápenné pasty brusným rounem

- Mezibroušení laku na mořených plochách 2 - 3

- Čištění polodrážek oken z přírodního dřeva brusným rounem

- Broušení mořených hran 1 - 2

- Broušení termoplastů

9 Ú d r ž b

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem

▶ Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky!
▶ Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

Servis a opravy smí provádět pouze výrobce nebo servisní dílny: nejbližší adresu najdete na: www.festool.com/service

Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.com/service

Pro zajištění cirkulace vzduchu musí být chladicí otvory udržovány stále volné a čisté.

Při poklesu výkonu nebo vyšší vibracích profoukněte a vyčistěte větrací otvory.

9.1 Brzda talíře

Gumová manžeta [4-2] dosedá na brusný talíř a brání nekontrolovanému roztočení brusného talíře do vysokých otáček. Při klesajícím brzdném účinku je nutné ji vyměnit.

9.2 Čištění odsávacích kanálků

Doporučujeme přibližně jednou týdně (zejména při broušení tmelů se syntetickou pryskyřicí, při broušení vlhkých materiálu a sádry) čistit odsávací kanálky nářadí [4-1] malým plochým štětečkem nebo hadrem.

10 Příslušenství

Používejte jen originální brusné a lešticí talíře Festool. Použitím méně kvalitních lešticích a brusných talířů může dojít k výraznému házení, na základě kterého se zhorší kvalita pracovních výsledků a zvýší se opotřebení nářadí.

Objednací čísla příslušenství a nářadí vyhledejte, prosím, ve svém katalogu Festool nebo na internetu na „www.festool.com“.

11 Životní prostředí

Elektrické nářadí nevyhazujte do domovního odpadu! Nářadí, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte platné národní předpisy.

Pouze EU: Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a provádění národním právu se musí štaré elektrické tářadí shromažďovat odděleně a odevzdat k ekologické recyklaci.

Informace k REACH: www.festool.com/reach

12 ES prohlášení o shodě

Excentrická bruska Sériové č.

ETS EC 150/3 A EQ 500069

ETS EC 150/5 A EQ 10006674

Rok označení CE:2014

Prohlašujeme s veškerou odpovědností, že tento výrobek je ve shodě se všemi příslušnými požadavky následujících směrnic, norem nebo normativních dokumentů:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

Vedoucí výzkumu, vývoje, technické dokumentace 2014-02-05
