MANUAL DE USUARIO ETS EC 1503 A EQ FESTOOL
Manual de instrucciones original
1 S í m b o
Aviso ante un peligro general
Peligro de electrocución
¡Leer las instrucciones e indicaciones!
¡Utilizar gafas de protección!
¡Usar protección para los oídos!
¡Utilizar protección respiratoria!
2 Indicaciones de seguridad
2.1 Indicaciones de seguridad generales
¡Advertencia! Lea y observe todas las indicaciones de seguridad. Si no se cumplen debidamente las indicaciones de advertencia y las instrucciones puede producirse una descarga eléctrica, fuego y/o lesiones graves.
Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.
El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referencia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) y a herramientas eléctricas alimentadas a batería (sin cable de red).
2.2 Indicaciones de seguridad específicas
- Al trabajar puede generarse polvo perjudicial/ tóxico (p. ej., de pintura de plomo, algunos tipos de madera y metal). El contacto o la inhalación de este polvo puede suponer una amenaza para la persona que realiza el trabajo o para aquellas que se encuentren cerca. Observe las normativas de seguridad vigentes en su país. Conecte la herramienta eléctrica a un equipo de aspiración apropiado.
Utilice por el bien de su salud una mascarilla de protección respiratoria con filtro P2.
Ante el peligro que supone el lijado, lleve siempre gafas de protección
-Para el lijado en húmedo y de metales, utilice la herramienta eléctrica solo con un interruptor diferencial. El interruptor diferencial le protege frente a una electrocución en caso de que se produzca una descarga eléctrica.
- Limpie los medios de trabajo impregnados en aceite, como p. ej. almohadillas para lijar o fiel-
tros depulido, con agua y déjelos secar. Los medios de trabajo empapados en aceite pueden inflamarse.
- ¡Atención: peligro de incendio! Evite un sobrecalentamiento del material de lijado y de la lijadora. Vacíe siempre el contenedor para polvo antes de las pausas en el trabajo. El polvo resultante del lijado acumulado en la bolsa de polvo, el microfiltro, la bolsa de papel (o en la bolsa filtrante o el filtro del aspirador multiuso) puede inflamarse en condiciones desfavorables, p. ej. si se proyectan chispas al lijar metales. Se puede producir una situación especialmente peligrosa si el polvo resultante del lijado se mezcla con restos de pintura o poliuretano, o bien con otras sustancias químicas, y el material de lijado está caliente después de un trabajo prolongado.
- Utilice solo platos lijadores originales de Festool. Los platos de otros fabricantes no son aptos para el número de revoluciones de la lijadora y pueden romperse.
- Tras la caída, compruebe si se han dañado la herramienta eléctrica y el plato lijador. Desmonte el plato lijador para realizar una comprobación exacta. Haga reparar las piezas deterioradas antes de usar la herramienta. El plato lijador roto y las herramientas dañadas pueden provocar lesiones e incertidumbre al utilizar la máquina.
2.3 Tratamiento de metales
Al trabajar con metal deberá tener presente las siguientes medidas por motivos de seguridad:
- Preconecte un interruptor de corriente de defecto (FI, PRCD).
- Conecte la máquina a un equipo de aspiración apropiado.
- Limpie regularmente el polvo que se acumula en la carcasa del motor de la máquina.
¡Utilizar gafas de protección!
2.4 Emisiones
Los valores típicos obtenidos de acuerdo con la norma EN 60745 son:
Nivel de intensidad sonora L _PA = 72 dB(A)
Nivel de potencia sonora L _WA = 83 dB(A)
Incertidumbre K = 3 dB
ATENCIÓN
El ruido que se produce durante el trabajo puede dañar el oído
▶ ¡Utilice protección para los oídos!
Valor de emisión de vibraciones en a_h (suma vectorial de tres direcciones) e incertidumbre K determinada según EN 60745:
Valor de emisión de oscilaciones (3 ejes) a_h = 6,0 m/s^2 K = 3,0 m/s^2
Las emisiones especificadas (vibración, ruido)
- sirven para comparar máquinas,
- son adecuadas para una evaluación provisional de los valores de vibración y ruido en funciona-
4 Datos técnicos
miento
- y representan las aplicaciones principales de la herramienta eléctrica.
Ampliación posible con otras aplicaciones, mediante otras herramientas o con un mantenimiento inadecuado. Tenga en cuenta la marcha en vacío y los tiempos de parada de la máquina.
3 U s o c o n
Conforme a las especificaciones, las lijadoras están diseñadas para lijar madera, plástico, material compuesto, pintura/barniz, emplaste y materiales similares. Al lijar metal deben observarse las indicaciones de seguridad especiales. No trabaje con materiales que contengan amianto.
El usuario será responsable de cualquier utilización indebida.
Lijadora excéntrica ETS EC 150/3 A EQ ETS EC 150/5 A EQ
| Potencia 400 W 400 W | ||
| Número de revoluciones (marcha en vacío) | 6000 - 10000 rpm | 6000 - 10000 rpm |
| Órbita 3,0 mm | 5,0 mm | |
| Plato lijador | D 150 mm | D 150 mm |
| Peso (sin cable de red, con plato lijador) | 1,2 kg | 1,2 kg |
| Clase de protección | ☐ /II | ☐ /II |
5 Componentes
[1-2] Regulación del número de revoluciones
[1-3] Plato lijador
[1-4] Conexión plug it
[1-5] Racor de aspiración
[1-6] LED de detección de aspiración
Las figuras indicadas se encuentran al principio del manual de instrucciones.
6 Puesta en servicio
ADVERTENCIA
Tensión o frecuencia no permitida
Peligro de caída
La tensión de red y la frecuencia de la red eléctrica deben coincidir con los datos que figuran en la placa de tipo.
En Norteamérica sólo las máquinas Festool pueden utilizarse con una tensión de 120 V/60 Hz.
Ver la figura [2] para enchufar y desenchufar el cable de conexión - a la red.
Antes de conectar la máquina, asegúrese de que el cierre de bayoneta de la conexión a la red eléctrica está completamente cerrado y bloqueado.
APA- Pulsar la tecla de conexión/desconexión GADO [1-1]
① Si la detección de aspiración está activada, la herramienta eléctrica no puede encenderse si no tiene un tubo flexible de aspiración conectado; véase el cap. 7.3.
7 A j u s t e
ADVERTENCIA
Peligro de lesiones y electrocución
▶ Desconectar el enchufe de la toma de corriente antes de realizar cualquier trabajo en la máquina.
7.1 Sistema electrónico
La máquina dispone de un sistema electrónico de onda completa con las siguientes propiedades:
Arranque suave
El arranque suave mediante control electrónico garantiza una puesta en marcha de la máquina sin sacudidas.
Número de revoluciones constante
El número preseleccionado de revoluciones del motor se mantiene constante gracias a un sistema electrónico. De este modo se consigue una velocidad de lijado estable también bajo carga.
Reducción del número de revoluciones con grandes vibraciones
Si se producen grandes vibraciones y oscilaciones en la herramienta eléctrica, p. ej. durante la utilización con una Interface-Pad, el número de revoluciones se reduce automáticamente con el fin de preservar la herramienta eléctrica y al usuario.
Protector contra sobretemperatura
Si la temperatura del motor es excesiva, se limita el consumo de potencia para proteger el motor frente a un sobrecalentamiento. En caso de que la temperatura siga aumentando, la herramienta eléctrica se desconecta. Solo se puede volver a conectar una vez enfriado el motor.
7.2 Regular el número de revoluciones
Con la rueda de ajuste [1-6] se puede variar el número de revoluciones entre 6000 y 10000 rpm.
De esta forma, la velocidad de lijado se puede adaptar perfectamente a cada material (véase el capítulo 8).
7.3 Detección de aspiración
La detección electrónica de aspiración detecta si hay un tubo flexible de aspiración conectado a la herramienta eléctrica. Una vez activada, la herramienta solo se puede poner en marcha con un tubo flexible de aspiración conectado.
Conexión y desconexión de la detección de aspiración
La detección de aspiración viene desactivada de fábrica.
▶ Encender la herramienta eléctrica con la tecla de conexión/desconexión[1-1].
- Mantener pulsada la tecla de conexión/desconexión [1-1].
El motor se desconecta y la herramienta eléctrica emite un pitido.
▶ Girar la regulación del número de revoluciones [1-2] a los niveles 1 y 6.
La herramienta eléctrica emite tres pitidos.
▶ Soltar la tecla de conexión/desconexión [1-1]. La detección de aspiración está activada.


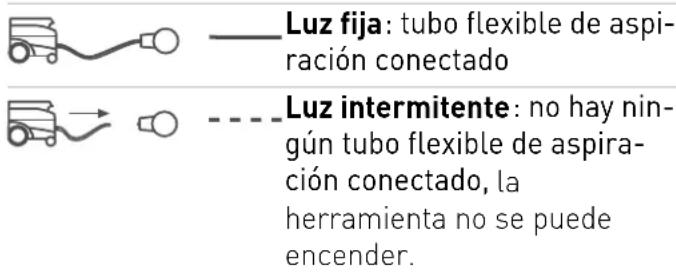

Luz fija: tubo flexible de aspiración conectado Luz intermitente: no hay ningún tubo flexible de aspiración conectado, la herramienta no se puede encender.Ninguna luz: la detección de aspiración no está activada.
① Para desactivar la detección de aspiración, repetir los pasos descritos anteriormente; la herramienta eléctrica emite dos pitidos.
7.4 Cambiar el plato lijador [3]
Solo se conseguirá un resultado óptimo si se utilizan los accesorios y material de consumo originales. Si no se instalan accesorios o material de consumo originales, se extinguirá el derecho a la garantía.
¡Advertencia! No realizar ninguna modificación en el interior de la máquina abierta si el plato lijador está desmontado.
Consecuencias perjudiciales para la salud: El montaje de un plato lijador de tamaño incorrecto tiene como consecuencia un nivel de vibraciones de la máquina superior al admisible. La máquina se puede equipar con platos lijadores de tres durezas diferentes adaptados a la superficie de trabajo.
Blando: Universal para el lijado basto y el lijado fino, para superficies planas y abombadas.
Superblando: Lijado fino de piezas preformadas, curvaturas, radios. ¡No lo aplique en cantos!
7.5 Fijar los accesorios de lijado con Stick-Fix [3b]
El abrasivo StickFix y el vellón de lijar StickFix correspondientes se pueden fijar de forma rápida y sencilla en el plato lijador StickFix.
Presione el accesorio de lijado autoadhesivo sobre el plato [1-3] lijador.
7.6 Aspiración
ADVERTENCIA
Consecuencias perjudiciales para la salud a cau- sa del polvo
▶ El polvo puede ser perjudicial para la salud. Por este motivo, no trabaje nunca sin aspiración.
Durante la aspiración de polvo perjudicial para la salud, respete siempre las normativas nacionales.
En los racores de aspiración [1-5] puede conectarse un aspirador Festool con un diámetro de tubo flexible de aspiración de 27 mm.
Recomendación: utilizar tubos flexibles de aspiración antiestáticos, pues reducen la carga electrostática.
8 Trabajo con la máquina
ADVERTENCIA
Peligro de lesiones
▶ Fije la pieza de trabajo siempre de forma que no se pueda mover cuando se trabaje con ella.
Tenga en cuenta las siguientes advertencias:
- ¡No sobrecargue la máquina aplicando demasiada presión! Los mejores resultados de lijado se consiguen aplicando una presión moderada. La calidad y el rendimiento de lijado dependen fundamentalmente de la elección del abrasivo adecuado.
- Sujete la máquina con ambas manos sobre la carcasa del motor y la cabeza del engranaje.
Para máquinas con sistema electrónico recomendamos los siguientes ajustes para la rueda de ajuste [1-2]:
Trabajos de lijado Rueda de
ajuste, etapa
- Lijado con la máxima abrasión 5-6
- Lijado de pinturas antiguas
- Lijado de madera y enchapado antes del barnizado
- Lijado intermedio de barniz en superficies
Trabajos de lijado Rueda de
ajuste, etapa
- Lijado de masilla tapaporos fina aplicada 4-5
- Lijado de madera con vellón de lijar
- Achaflanado en piezas de madera
- Alisado de superficies de madera encha- padas
- Lijado de cantos de madera maciza y en- chapada 3-4
- Lijado en el renvalso de ventanas y puertas
- Lijado intermedio de barniz en cantos
- Rectificado de ventanas de madera natural con vellón de lijar
- Alisado de superficies de madera con ve- llón de lijar antes del barnizado
- Eliminación o despegado de cal en pasta sobrante con vellón de lijar
- Lijado intermedio de barniz en superficies 2-3 barnizadas
- Limpieza de renvalsos de ventanas de madera natural con vellón de lijar
- Lijado de cantos barnizados 1-2
- Lijado de plásticos termoplásticos
9 Mantenimiento y cuidado
ADVERTENCIA
Peligro de lesiones, electrocución
▶ Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o conservación.
▶ Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan sólo pueden ser llevados a cabo por un taller autorizado.
El Servicio de atención al cliente y reparaciones solo está disponible por parte del fabricante o de los talleres de reparación: encuentre la dirección más próxima a usted en: www.festool.com/service
Utilice únicamente piezas de recambio Festool originales. Referencia en: www.festool.com/service
A fin de garantizar una correcta circulación del aire, las aberturas para el aire de refrigeración dispuestas en la carcasa del motor deben mantenerse libres y limpias.
Si se observa una disminución del rendimiento o un aumento de las vibraciones, soplar y limpiar las aberturas para el aire de refrigeración.
9.1 Freno de plato
El manguito de goma [4-2] roza el plato lijador e impide que aumente de forma incontrolada el número de revoluciones del plato lijador. Debe sustituirlo cuando disminuya el efecto de frenado.
9.2 Limpieza de los canales de aspiración
Recomendamos limpiar los canales de aspiración de la máquina [4-1] aproximadamente una vez por semana (sobre todo al lijar espátula con resina artificial, con afilado húmedo o de yeso) con un pequeño cepillo plano o un paño.
10 Accesorios
Utilice solo platos lijadores y pulidores originales de Festool. El uso de platos lijadores y pulidores de poca calidad puede originar considerables des-equilibrios que reducen la calidad de los resultados de trabajo y aumentan el desgaste de la máquina.
Los números de pedido de los accesorios y las herramientas figuran en el catálogo de Festool o en la dirección de Internet www.festool.com.
11 Medio ambiente
¡No desechar las herramientas eléctricas con la basura doméstica! Reciclar las herramientas, los accesorios y los embalajes de forma respetuosa con el medio ambiente. Respetar las disposiciones nacionales vigentes.
Solo UE: de acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.
Información sobre REACH:
www.festool.com/reach
12 Declaración de conformidad CE
Lijadora excéntrica N.º de serie
ETS EC 150/3 A EQ 500069
ETS EC 150/5 A EQ 10006674
Año de certificación CE:2014
Declaramos bajo nuestra responsabilidad que este producto cumple todos los requisitos relevantes de las siguientes directivas, normas o documentos normativos:
2006/42/CE, 2004/108/CE, 2011/65/UE, EN 60745-1, EN 60745-2-4, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Director de investigación, desarrollo y documentación técnica
2014-02-05
