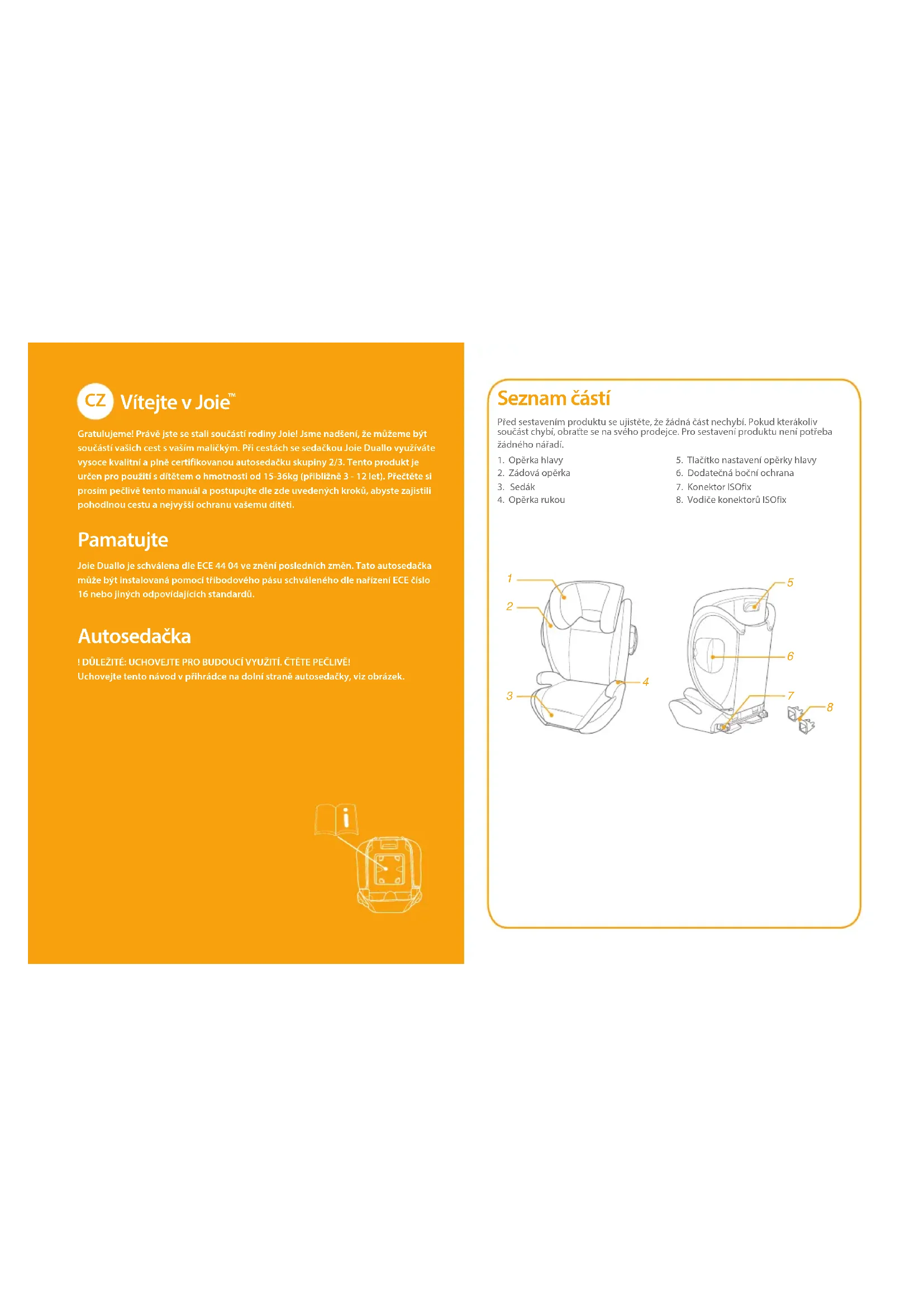

NÁVOD K OBSLUZE Duallo Joie

Gratulujeme! Právě Jste se stali součásti rodiny Jole! Jsme nadšení, že můžeme být součásti vašich cest s vašim malickým. Pří cestách se sedačkou Joie Duallo využíváte vysoce kvalitní a plně certifikovanou autosedačku skupiny 2/3. Tento produkt je určen pro použiti s dítětem o hmotnosti od 15-36kg (přibližně 3 - 12 let). Přečtěte si prosím pečlivě tento manuál a postupujte dle zde uvedených kroků, abyste zajistili pohodlnou cestu a nejvyšší ochranu vašemu dítětl.

Pamatujte

Joie Duallo je schválena dle ECE 44 04 ve znění posledních změn. Tato autosedačka může být instalovaná pomocí třibodového pásu schváleného dle nařízení ECE číslo 16 nebo jlných odpovídajících standardů.

Autosedačka

I DÜLEŽITÉ: UCHOVEJTE PRO BUDOUCÍ VYUŽITÍ. ČTĚTE PEČLIVĚ!

Uchovejte tento návod v prihrádce na dolní strané autosedačky, viz obrázek.

Před sestavenim produktu se ujistěte, že žádná část nechybí. Pokud kterákoliv součást chybí, obraťte se na svého prodejce. Pro sestavení produktu není potřeba žádného nářadí.

1. Opěrka hlavy
2. Zádová opěrka
3. Sedák

4. Opěrka rukou

5. Tlačitko nastavení opěrky hlavy

6. Dodatečná boční ochrana
7. Konektor ISOfix
8. Vodiče konektorů ISOfix

! Odstraňte veškeré plastové obaly z dosahu dětí, hrozí nebezpečí udušení!
! Před upevněním Vaší autosedačky do vozu si pečlivě přečtěte tyto instrukce.
Pamatujte nesprávná instalace může být nebezpečná.
! Tato dětská autosedačka je vhodná pro děti o hmotnosti 15-36 kg (přibližně 3 -12 let).
! Dítě sedící v autosedačce musí být vždy připoutáno tříbodovými bezpečnostními pásy, které jsou součástí výbavy automobilu.
! Pás musí být upevněn tak, aby břišní popruh pevně zachycoval pánev a ramenní pás se neopíral o krk či obličej dítěte.
Pásy musí být napnuté a nesmí být překroucený.
! Autosedačka je určena k použití výhradně ve vozidlech, a proto ji nepoužívejte k jiným účelům.
! Nikdy nenechávejte dítě v autosedačce bez dozoru.
! Pokud autosedačku nepoužíváte, uložte ji na bezpečné místo.
! Nikdy nepoužívejte autosedačku bez potahu.
! Potah je nedílnou součástí autosedačky.
! Nikdy nepoužívejte autosedačku, která je nekompletní, nebo poškozená.

VAROVÁNÍ

! Uložte tyto pokyny na bezpečné místo, nejlépe k autosedačce nebo ve voze tak, abyste je v případě potřeby snadno našli.
! Vždy, když posadíte dítě do autosedačky, zkontrolujte, že bezpečnostní popruh je správně nastaven a zapínání pásu je správně zacvaknuté.
! Vnitřek vozu se může velmi zahřát, když vůz stojí na přímém slunci. Proto doporučujeme přikrýt autosedačku např. osuškou, když ji nepoužíváte.
! Tím zabráníte zahřátí částí autosedačky, které by mohly způsobit popálení dítěte.
! Pravidelně kontrolujte stav opotrebení autosedačky, zejména potahu.
! Zajistěte, aby zavazadla nebo jiné těžké nebo ostré předměty, které jsou ve voze, byly bezpečně upevněny a uloženy.
! Volně se pohybující předměty mohou pasažéry v případě nehody poranit.
! Pokud cestujete s dalšími pasažéry, kteří obsadí přední i zadní místa, lehčí pasažér by měl sedět vzadu ve voze a těžší pasažér na předním místě spolujezdce.
! Autosedačka patří do kategorie "universální". To znamená, že je vhodná pro použití do většiny vozidel, které jsou vybaveny tříbodovými bezpečnostními pásy, homologovanými podle předpisu EHK č.16, nebo dle jiných odpovídajících norem.

ПРЕДОСТЕРЕЖЕНИЯ ПРЕДОСТЕР

! Po nehodě musí být autosedačka vyměněna.
! Ačkoliv může vypadat neporušeně, nemusí v případě další nehody ochránit vaše dítě tak jak by měla.
! Nikdy nedávejte tuto autosedačku dalším osobám bez tohoto návodu.
! Nikdy nepoužívejte autosedačku z druhé ruky, nebo autosedačku, jejíž historii neznáte, nebo je li po nehodě.
! Vždy používejte autosedačku výhradně v souladu s tímto návodem.
! Nepoužívejte jiná místa k uchycení, než ta popsána v tomto návodu.
! Neinstalujte tuto autosedačku proti směru jízdy.
! Nikdy nejezděte s nepřipoutanou autosedačkou.
! Nedovolte, aby došlo k přiskřípnutí pásu do dveří, nebo dalších částí automobilu.
! Nepoužívejte pás, který je jakkoliv poškozený.
! Neprovádějte žádné úpravy na sedačce. Používejte pouze díly schválené výrobcem.
! Nepoužívejte sedačku na sedadle s aktivním čelním airbagem.

НИЯ

Nikdy nevkládejte žádné dodatečné vložky.
! Nikdy nepřenášejte sedačku, pokud je uvnitř dítě.
! Pokud autosedačku nepoužíváte, vyjměte ji z automobilu.
! Nepoužívejte autosedačku v následujících případech:
1) sedadlo je vybaveno pouze dvoubodovým pásem
2) sedadlo vozu je orientováno bokem, nebo zády ke směru jízdy
3) sedadlo vozu neumožňuje stabilní instalaci autosedačky
! Nepoužívejte žádné konfigurace sedačky, které nejsou uvedeny v tomto návodu.
! Nepoužívejte jiná styčná místa prénášející zatížení, než ta popsána v návodu a vyznačena na sedačce.
! Nepoužívejte tuto autosedačku, pokud byla upuštěna na zem z větší výšky, nebo pokud jsou na ní viditelné známky poškození.
! Tuhé části a plastové součásti dětského zádržného zařízení musí být umístěny a namontovány tak, aby za běžného užívání vozidla nemohly být zachyceny pohyblivým sedadlem nebo dveřmi vozidla.

Stav nouze

V případě autonehody je nejdůležitější nejprve poskytnout dítěti lékařskou pomoc.

Informace o produktu

Před používáním tohoto produktu si pročtěte tyto instrukce. Jsteli na pochybách, konzultujte případné nejasnosti s výrobcem, nebo prodejcem.

Pro instalaci pomocí 3-bodového pásu

1. Tato autosedačka je „Universální’ dětské zádržné zařízení. Je schváleno dle UN ECE 44, série 04 ve znění pozdějších úprav a je určena pro použití ve vozidlech. Bude pasovat na většinu, ale ne všechna sedadla v automobilech.
2. Správná instalace je pravděpodobná, pokud výrobce vozidla deklaroval v návodu k vozidlu, že je v automobilu možné nainstalovat ,universální' dětské zádržné zařízení příslušné skupiny.

3. Tato autosedačka byla klasifikována jako „universální” za přísnějších podmínek, než ty, které byli vyvinuty dříve a které tak nejsou označeny tímto upozorněním. Pro instalaci pomocí systému uchycení a tříbodového pásu.

4. Autosedačka je klasifikována jako 'Semi-Universal' dětské zádržné zařízení. Je schváleno dle UN ECE 44, série 04 ve znění pozdějších úprav a je určena pro použití ve vozidlech vybavených uchycením ISOfix.

5. Bude kompatibilní se sedadly ve vozidle schválenými jako ISOFIXové pozice (dle popisu v návodu k vozidlu), v závislosti na kategorii autosedačky a způsobu uchycení.
6. Jste-li na pochybách, konzultujte situaci s výrobcem autosedačky, nebo výrobcem automobilu.

Produkt Autosedačka

Použití pro dítě o hmotnosti 15-36kg (přibližně 3 - 12let).

Skupina 2/3

Sestavte dolní podpěru zad

Viz obrázky ① - ②

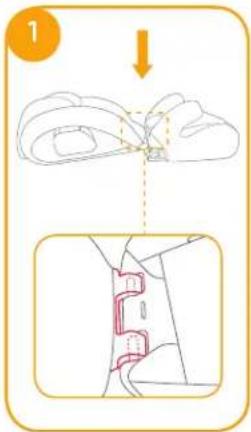

1. Pro upevnění opěradla na sedačku posuňte zadní háky na příčníku sedačky.
   Při instalaci opěradla na základnu se ujistěte, že žádná část čalounění sedačky nezasahuje do instalace.
2. Sklopte opěradlo nahoru a přidržte sedadlo posilovače tak, aby se opěradlo zablokovalo ve vzprímené poloze. 2

1

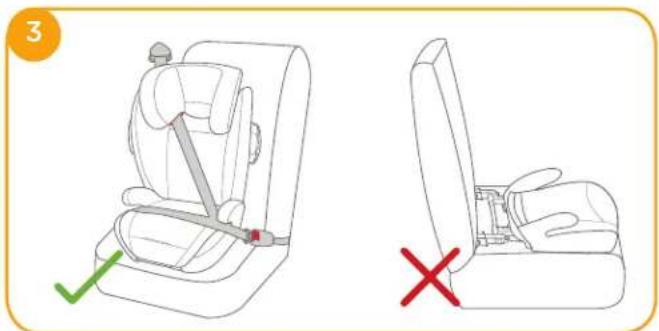

! Nepoužívejte sedadlo jako posilovač bez opěradla! Certifikát ECE R44 vydaný pouze na sedadle pro vozidlo s opěradlem.

3

Použití prvků ochrany proti bočnímu nárazu

Viz obrázky 4 - 5

! Pro vyšší ochranu při bočním nárazu vyklopte boční plastové prvky. Prvek na straně dále od dvěří může zůstat schovaný, aby poskytl více místa k sezení.

4 TIK

5 1 2 Tik

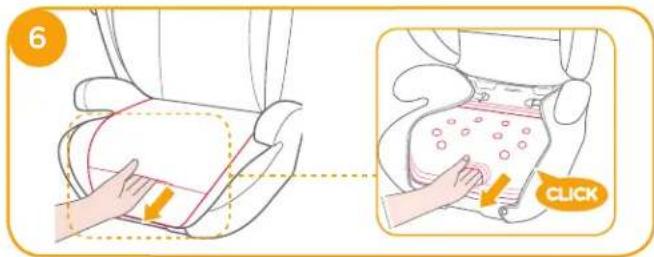

Nastavení sedáku

Viz obrázky

6 CLICK

Výškové nastavení opěrky hlavy

Viz obrázky 7

! Zvětšete prostor mezi bočnicemi vytažením opěrky hlavy směrem vzhůru.

Zaměřeno na instalaci

Viz obrázky 8 - 11

Prověřte v návodu k vozidlu, na která sedadla je možné instalovat dětskou autosedačku.

Instalace pomocí 3-bodového pásu

Viz obrázky 12 - 24

Je-li vozidlo vybaveno uchycením ISOfix, pročtěte si požadavky na jeho správné použití v návodu k vozidlu.

1. Nasadte vodiče ISOfixových konektorů do uchycení ISOfix 12. Vodiče chrání potah sedadel a zároveň pomohou s uchycením konektorů autosedačky do systému ISOfix ve vozidle.

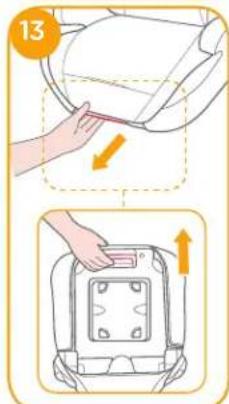

2. Stiskněte tlačitko nastavení konektorů ISOfix pro jejich vytažení.

Otočte konektory o 180 stupňů, tak aby směřovaly směrem k uchycení ISOfix ve vozidle. ^14

12

13

14 1 2 1 2 1

1. Nastavte konektory ISOfix přímo proti uchycení ve vozidle a nacvakněte je. 15

! Ujistěte se, že jsou oba konektory pevně uchyceny k ISOfixu ve vozidle. Pri správném uchycení by měli být indikátory na obou konektorech zcela zelené. 15 - 1

! Ujistěte se, že je autosedačka správně upevněna zatažením za oba konektory.

1. Pro odejmutí autosedačky

a. Stiskněte pojistku 16 -1 , a hned poté tlačitko na konektorech 16 -2 pro uvolnění úchycení ISOfix.

b. Nyní otočte konektory o 180 stupňů a stiskněte tlačítko nastavení konektorů pro uložení konektorů.

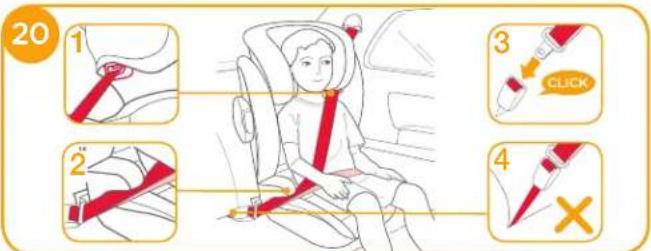

! Uchopte automobilový pás, protáhněte jej vodičem pásu 20, a poté jej zapněte do spony. 20-3

20 1 3 CLICK 2 4 X

! Ramenní pás musí procházet vodičem pásu jako na obrázku 20 -1.
! Nikdy neumistujte boční pás přes opěrku rukou. Tento pás musí vést vždy pod opěrkou ruky. 20 -2
Autosedačku nelze používat ve vozidle, jejichž přezka je príliš dlouhá a neumožňuje bezpečné upevnění autosedačky. 20 -4

21

! Boční pás musí být držen co nejníže a musí jít přes boky dítěte. Správně upoutaná autosedačka s dítětem je ukázána na obrázku 20
! Pro dosažení správné výšky opěrky hlavy, ji nastavte tak, aby její dolní strana byla na úrovní ramene dítěte, dle obrázku 21; Ramenní pás musí procházet červeně označenou oblastí mimo krk dítěte 22

! Položte sedačku na sedadlo ve voze, kde ji chcete nainstalovat.
! Usad'te dítě do autosedačky tak, aby se zády opíralo o zádovou opěrku autosedačky.
Ramenní pás musí procházet vodičem ramenního pásu 24. nikdy nesmí jít mimo něj jako na obrázku. 23
Pokud jde pás přes krk, tvář, nebo hlavu, prěnastavte výšku opěrky hlavy.
! Pás nesmí být nikdy překroucený.

23

24 ×

Odejmutí látkových částí

Viz obrázky 25 - 28

Pro nasazení látkových částí postupujte dle předchozího postupu v obráceném pořadí.

! Látkové části umývejte vlažnou vodou do teploty 30°C.
! Látkové části nežehlete.
! Na látkové části nepoužívejte bělidlo ani je nečistěte za sucha.
! Nepoužívejte nezředěný neutrální čistící prostředek, benzín, ani další organická rozpouštědla k umytí produktu.
! Nesnažte se kroutit ani ždímat látkové části sedačky velkou silou, může to zanechat na výrobku záhyby.
! Látkové části sušte zavěšené ve stínu.
! Pokud sedačku delší dobu nepoužíváte, vyjměte jí z vozidla a uskladněte jí ve stínu v místě, kam děti nemají přístup.
