KULLANIM KILAVUZU Duallo Joie

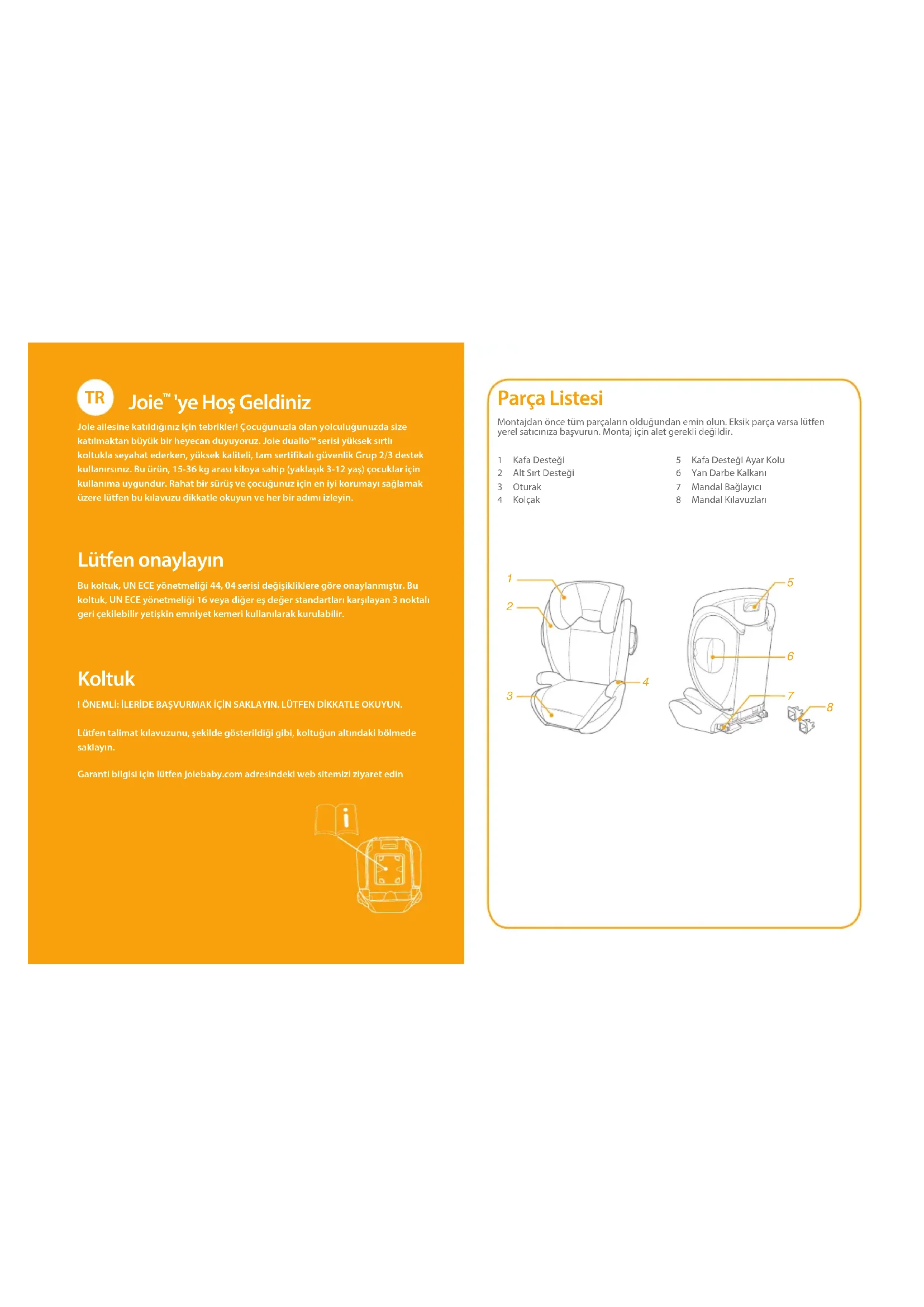

Joie™ 'ye Hoş Geldiniz

Joie ailesine katıldığınız için tebrikler! Çocuğunuzla olan yolculuğunuzda size katılmaktan büyük bir heyecan duyuyoruz. Joie duallo™ serisi yüksek sırtlı koltukla seyahat ederken, yüksek kaliteli, tam sertifikalı güvenlik Grup 2/3 destek kullanırsınız. Bu ürün, 15-36 kg arası kiloya sahip (yaklaşık 3-12 yaş) çocuklar için kullanıma uygundur. Rahat bir sürüş ve çocuğunuz için en iyi korumayı sağlamak üzere lütfen bu kılavuzu dikkatle okuyun ve her bir adımı izleyin.

Lütfen onaylayın

Bu koltuk, UN ECE yönetmeliği 44, 04 serisi değişikliklere göre onaylanmıştır. Bu koltuk, UN ECE yönetmeliği 16 veya diğer eş değer standartları karşılayan 3 noktali geri çekilebilir yetişkin emniyet kemerli kullanılarak kurulabilir.

Koltuk

! ÖNEMLİ: İLERİDE BAŞVURMAK İÇİN SAKLAYIN. LÜTFEN DİKKATLE OKUYUN.

Lütfen talimat kılavuzunu, şekilde gösterildiği gibi, koltuğun altındaki bölmede saklayın.

Garanti bilgisi için lütfen joiebaby.com adresindeki web sitemizi ziyaret edin

Montajdan önce tüm parçaların olduğundan emin olun. Eksik parça varsa lütfen yerel satıcınıza başvurun. Montaj için alet gerekli değildir.

1 Kafa Desteği
2 Alt Sirt Desteği
3 Oturak
4 Kolçak

5 Kafa Desteği Ayar Kolu
6 Yan Darbe Kalkani
7 Mandal Bağlayıcı
8 Mandal Kilavuzları

! Koltuğu, hareketli koltukla veya aracın kapısına sıkışmayacağı şekilde konumlandırmaya ve kurmaya çok dikkat edin.
! Bu koltuk, SADECE 15-36 kg arası kiloya sahip (yaklaşık 3 -12 yaş) çocuklar için tasarlanmıştır.
! Araç koltuğunun tüm kemerleri sıkılmalıdır ve bükül-memelidir.
! Bu koltuğun uygun biçimde kullanılmaması, keskin bir dönüş, ani durma veya çarpma durumunda ciddi yaralanma ya da ölüm riskini yükseltir.
! Başka üreticilere ait tekstil malzemelerini bu koltukla birlikte KULLANMAYIN. Yalnızca Joie yedek parçaları için perakende satıcınızla görüşün.
! Talimatlarda gösterilmeyen hiçbir kurulumda KUL-LANMAYIN.
! Kaza istatistiklerine göre, ön koltuk konumları yerine arka koltukta uygun biçimde sabitlendiğinde çocuklar daha fazla güvende olmaktadır. Ön yolcu hava yastığı bulunan araçlar için, koltuk kurulumuna yönelik bu talimatlara ek olarak aracınızın kullanım kılavuzuna da başvurun.
! Çocuğunuzu ASLA yalnız bırakmayın.
! Bu koltuğu, bu kılavuz olmadan ASLA başka birine vermeyin.
! Çocuğunuz bu koltuğa yerleştirildikten sonra, emniyet kemerı doğru biçimde kullanılmalı ve her kucak kayışı, legen kemiği bölgesi sıkıca oturacak şekilde takılmalıdır.

UYARI

! Koltuğu araç içinde güvenli olmayan biçimde ASLA bırakmayın. Güvenli olmayan bir koltuk, keskin bir dönüş, ani durma veya çarpma durumunda etrafalırlayıp araç içindekileri yaralayabilir. Koltuğu kaldırın veya araçta kemerle sabitlendiğinden emin olun.
Araç içinde bavul veya diğer nesneleri güvenli olmayan biçimde ASLA bırakmayın; çarpışma durumunda yaralanmalara neden olabilirler.
Her türlü kazadan sonra koltuğu değiştirin. Bir kaza, koltuk üzerinde göremeyebileceğiniz hasara neden olabilir.
! Koltuğunuzu DEĞİŞTİRMEYİN veya diğer üreticilerin sağladığı aksesuarları ya da parçaları KULLANMAYIN.
! Hasarlıysa veya eksik parçaları varsa koltuğu ASLA kullanmayın. Kesik, yıpranmış veya hasarlı bir emniyet kemerini KULLANMAYIN.
! Güneş altında bırakılırsa, koltuk çok ısınabilir. Bu parçalarla temas etmesi, çocuğunuzun cildini yakabilir. Çocuğunuzu koltuğa yerleştirmeden önce her zaman metal veya plastik parçaların yüzeyine dokunun.
! ASLA ikinci el koltuk veya kullanım geçmişini bilmediğiniz polituğu kullanmayın.
! Bu koltuğu tekstil malzemeleri olmadan KULLANMAY-IN.

UYARI

! Koltuk performansının önemli bir parçasını oluşturduğundan, tekstil malzemeleri üretici firmanın önerdiğiniin dışındakilerle değiştirilmemelidir.
! Talimatlarda açıklananlar ve koltukta belirtilenler dışında hiçbir yük taşıma temas noktası KULLANMAY-IN.
! Koltuğu aracın arkasına bakacak şekilde YERLEŞTİRMEYİN.
Oto Koltuğunuz belirli bir yükseklikten düşmüş, yere yüksek bir hızla çarpmış veya gözle görünen hasar barındırıyorsa lütfen kullanmayınız. Bu gibi durumlar karşısında oto koltuğunuz zarar görmüş ise firmamız yeni koltuk değişiminden mesul değildir. Yukarıdaki durumların herhangi biri oluştuğunda yeni bir oto koltuğu alınması gereklidir.

Acil durum

Acil durum veya kaza halinde, çocuğunuza derhal ilk yardım ve tıbbi tedavi uygulanmasını sağlamak önemlidir.

Ürün Bilgisi

Bu ürünü kullanmadan önce bu kılavuzdaki tüm talimatları okuyun. Şüphe duyulması durumunda, koltuk üreticisine veya satıcısına danışın.

3 noktalı kayışla kurulum için

1. Bu koltuk 'Evrensel' çocuk koltuğudur. UN ECE düzenlemesi 44, 04 serisi araç genel kullanımı tashihlerine göre onaylanmıştır ve tamamına olmasa da çoğu araç koltuğuna uyum sağlar.
2. Araç üreticisi tarafından aracın el kitabında, araçta bu yaş grubu için 'Evrensel' koltuk kullanılabileceği belirtilmişse, doğru biçimde uyum sağlaması olasıdır.
3. Bu koltuk, bu notun yer almadığı eski tasarımlara uygulananlardan daha zorlu koşullar altında 'Evrensel' olarak sınıflandırılmıştır.

Mandal Sistemi ve 3 noktali kayışla kurulum için

1. Bu koltuk 'Yarı Evrensel' çocuk koltuğudur. UN ECE 44 numaralı yönetmelik, 04 değişiklik serisi uyarınca ISOFIX tutturma sistemi bulunan araçlarda genel kullanıma uygundur.
2. Koltuğun ve bağlantı düzeneğinin kategorisine bağlı olarak, ISOFIX konumları olarak (araç el kitabında ayrıntılarıyla belirtildiği şekilde) onaylı konumlara sahip araçlara takılabilir.
3. Şüphe duyulması durumunda, koltuk üreticisine veya satıcısına danışın.

Ürün Koltuk

Uygunluk 15-36 kg arası kiloya sahip çocuklar (yaklaşık 3 -12 yaş)

Kitle Grup Grup 2/3

Malzemeler Plastik, metal, kumaş

Patent No. Patentler beklemededir

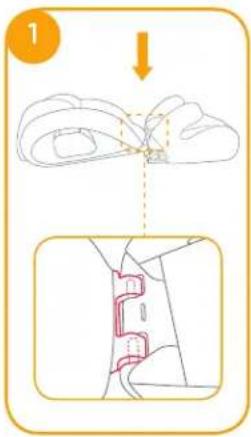

Alt Sırt Desteği Montajı

bkz. görüntü 1 - 2

1. Resimlere bakınız
2. Koltuk arkalığını destek koltuğuna bitiştirmek için, koltuk arkalığını destek koltuğu üzerindeki koltuk çubuğu menteşesine takın.
   ! Koltuk sırtlığını bebek koltuğuna tuttururken koltuk kılıfının hiçbir bölümünün engel olmadığından emin olun.

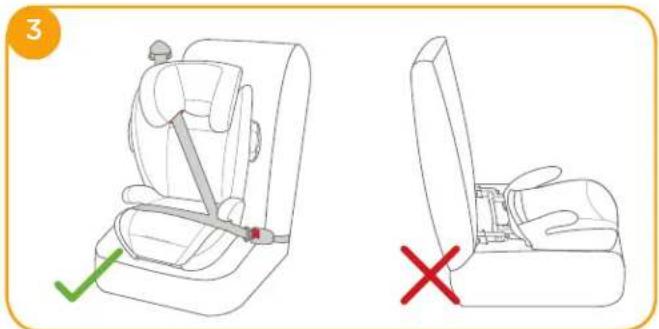

3. Sırt kısmı dik konuma gelene kadar bebek koltuğunu tutarak sırt kısmını yukarı doğru itin. 2

1

! Yükseltici bazasını ayrı olarak kullanmayınız! ECE R44'e göre verilen onay sadece sırt dayanağı ile birlikte kullanıldığında verilmiştir."

3

Yan Darbe Kalkanını Kullanın

bkz. görüntü 4 - 5

Çocuğun daha güvende olmasını sağlamak için yan darbe kalkanı plastiği açılmalıdır. Daha fazla oturma alanı sağlamak için, araç kapısıyla aynı tarafta olmayan yan darbe kalkanı kapatılabilir.

4 TIK

5 1 2 TIK

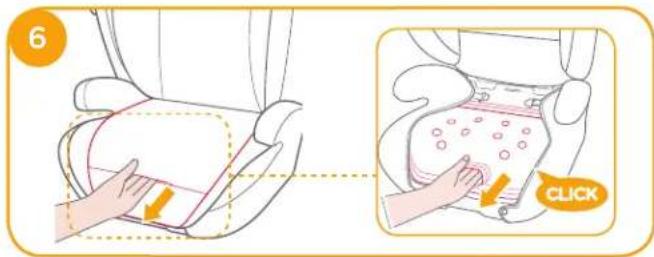

Koltuğu ayarlayın

bkz. görüntü 6

6 CLICK

Yükseklik Ayarı – Kafa Desteği için

bkz. görüntü 7

! Kafa desteği konumlarını yukarı doğru ayarlayarak, yan kanatlar arasındaki alanı artırın.

Montaj ile ilgili hususlar

bkz. görüntü 8 - 11

Çocuk koltuğunu takmaya yönelik onaylı koltuklar için, sağlanan araç içi yerleşim listesini kontrol edin.

3 noktali kayışla kurulum

bkz. görüntü 12 - 24

Araç ISOFIX ile donatılmışsa, araç alt tutturma noktaları araç koltuğu kıvrımında görülebilir. Tam konumlar, tutturma tanımı ve kullanıma yönelik gereksinimler için aracınızın el kitabına bakın.

1. Mandal kılavuzlarını ISOFIX tutturma noktalarına takın. Mandal kılavuzları, araç koltuğunun yüzeyini yıtılmaktan koruyabilir. Aynı zamanda mandal bağlayıcılarını da yönlendirebilirler.

2. Mandal bağlayıcılarını çekip çıkarmak için mandal ayarlama düğmesine basın. 13

Mandal bağlayıcılarını, mandal kılavuzlarının yönüne bakana kadar 180 derece döndürün. ^14

1. Mandal bağlayıcılarını mandal tutturma noktalarıyla hizalayıp, ardından her iki mandal bağlayıcıyı mandal tutturma noktalarına oturtun. 15

! Her iki mandal bağlayıcının da mandal tutturma noktalarına tam olarak takıldığından emin olun. Her iki mandal bağlayıcıdaki göstergelerin rengi tamamen yeşil olmalıdır. 15 - 1

! Her iki mandal bağlayıcıyı çekerek, koltuğun güvenli bir şekilde takıldığını kontrol edin.

1. Koltuğu çıkarmak için:

a. Desteği çıkarmak için, önce ikincil kilit açma düğmesine, ardından da desteği araç koltuğundan ayırmadan önce mandal bağlayıcılarındaki düğmeye basın. 16 -1 & 16 -2

b. Mandal bağlayıcıları 180 derece döndürüp, mandal bağlayıcıları katlamak için mandal ayarlama düğmesine basın. ^17

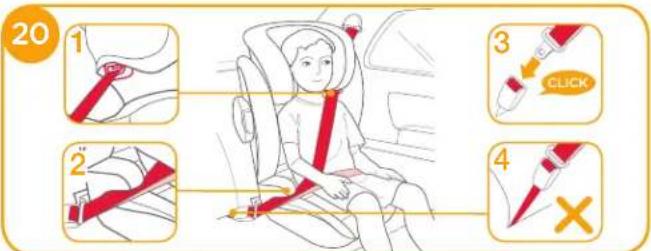

Tampon Yastık Olmadan Kullanmak İçin

bkz. görüntü 20 - 24

Araç emniyet kemerini çekin ve kemer yolu 20, boyunca geçirip bağlayın. 20-3

20 1 3 CLICK 2" 4

Omuz kemerini 20-1 de gösterilen omuz kemeri kılavuzu boyunca konumlandırın.
! Araç kemerini kolçakların üzerinde KONUMLANDIRMAYIN. Kolçakların altından geçmelidir. 20-2
Araç emniyet kemerı tokası (dişi toka ucu) polituğu güvenli biçimde bağlamak için çok uzunsa koltuk kullanılamaz. 20 -4
! Kucak kemeri kalçalarda alçalmalıdır. Koltuk 19'da gösterildiği gibidir 20
! Doğru kafa desteği yüksekliğinin elde edildiğinden emin olmak için, koltuk başlığının altı 21; de gösterildiği gibi çocuğun omuzlarının üstüyle hizalı OLMALIDIR ve omuz kemeri, 22 de gösterildiği gibi kırmızı bölgede konumlandırılmalıdır.

21

! Koltuğu, kucak/omuz kemeriyle donatılmış öne bakan araç polituğunun arkasına karşı sıkıca yerleştirin.
! Çocuğunuzu, sırtı koltuğun arkasıyla düz biçimde olacak şekilde koltuğa oturtun.
23 'te gösterildiği gibi olmasın. Tokayı takın ve sikmak için omuz kemerinde yukarı çekin.
! Kemer çocuğun boynu boyunca ilerliyorsa, kafa desteği yüksekliğini yeniden ayarlayın.
! Kemer bükülmemelidir.

23

24 X

Tekstil Malzemelerini Ayırma

bkz. görüntü 25 - 28

Koltuk minderini yeniden takmak için yukarıdaki adımları ters yönde izlemeniz yeterlidir.

! Tekstil malzemelerini ve iç dolguyu 30°C'nin altındaki soğuk suyla yıkayın.
! Tekstil malzemelerini ütülemeyin.
! Tekstil malzemelerini ağartmayın veya kuru temizlemeye vermeyin.
! Koltuğu yıkamak için, sulandırılmamış doğal deterjan, benzin veya diğer organik çözücüleri kullanmayın. Bu işlem koltuğa zarar verebilir.
! Tekstil malzemelerini ve iç dolguyu kurutmak amacıyla güç uygulayarak sıkmayın. Bu, tekstil malzemelerinde ve iç dolguda kırışıklıklara neden olabilir.
! Lütfen tekstil malzemelerini ve iç dolguyu gölgede kurutun.
! Uzun süre kullanılmayacaksa lütfen koltuğu araç koltuğundan çıkarın. Koltuğu çocuğunuzun erişemeyeceği serin ve kuru bir yere koyun.
