NÁVOD K OBSLUZE GWS 24230 H BOSCH

cs Původní návod k používání

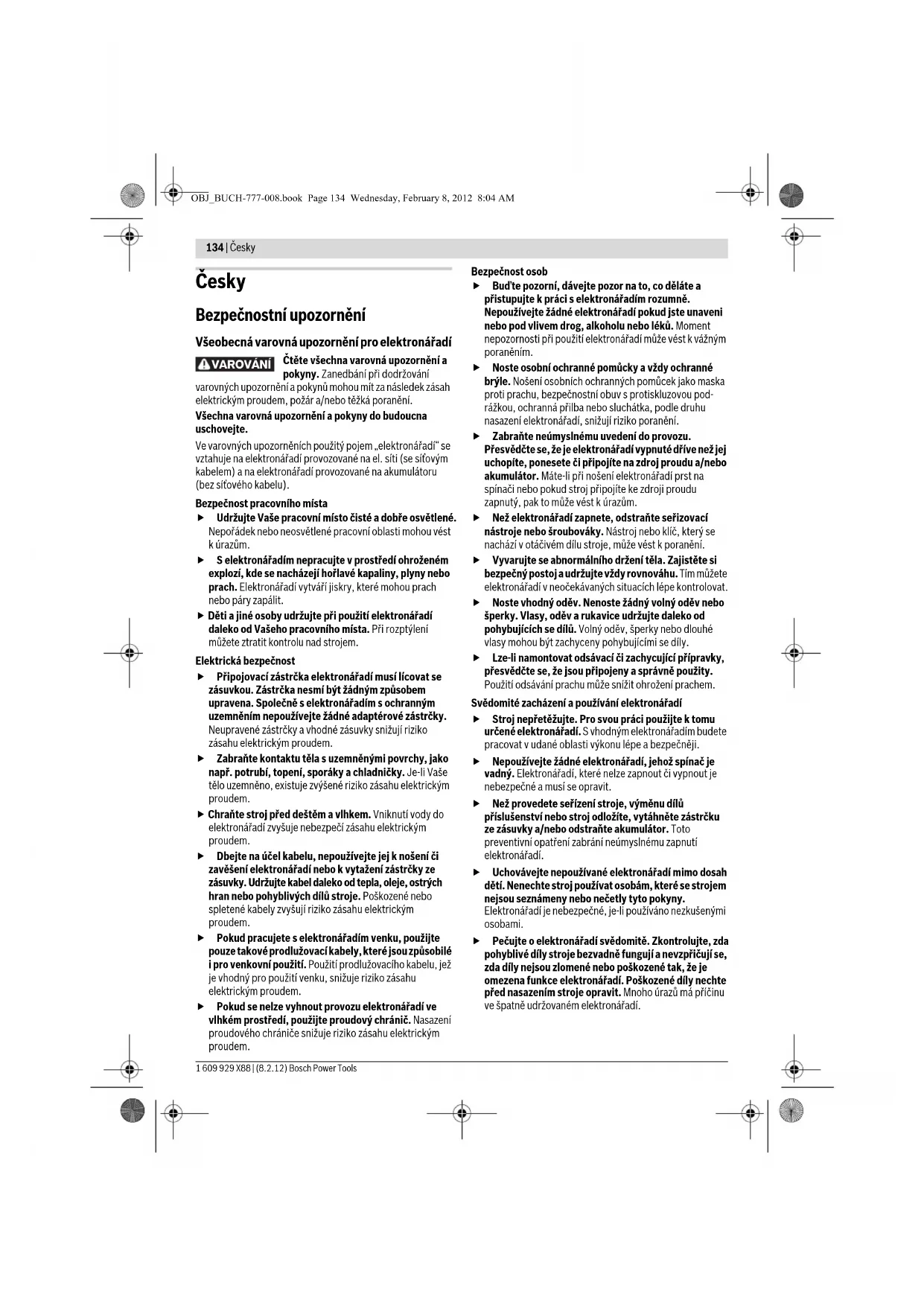

OBJ_BUCH-777-008.book Page 133 Wednesday, February 8, 2012 8:04 AM134 | Česky 1 609 929 X88 | (8.2.12) Bosch Power Tools Česky

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

Čtěte všechna varovná upozornění a

pokyny. Zanedbání při dodržování

varovných upozornění a pokynů mohou mít za následek zásah

elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna

Ve varovných upozorněních použitý pojem „elektronářadí“ se

vztahuje na elektronářadí provozované na el. síti (se síťovým

kabelem) a na elektronářadí provozované na akumulátoru

(bez síťového kabelu).

Bezpečnost pracovního místa

f Udržujte Vaše pracovní místo čisté a dobře osvětlené.

Nepořádek nebo neosvětlené pracovní oblasti mohou vést

f S elektronářadím nepracujte v prostředí ohroženém

explozí, kde se nacházejí hořlavé kapaliny, plyny nebo

prach. Elektronářadí vytváří jiskry, které mohou prach

f Děti a jiné osoby udržujte při použití elektronářadí

daleko od Vašeho pracovního místa. Při rozptýlení

můžete ztratit kontrolu nad strojem.

Elektrická bezpečnost

f Připojovací zástrčka elektronářadí musí lícovat se

zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Společně s elektronářadím s ochranným

uzemněním nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky a vhodné zásuvky snižují riziko

zásahu elektrickým proudem.

f Zabraňte kontaktu těla s uzemněnými povrchy, jako

např. potrubí, topení, sporáky a chladničky. Je-li Vaše

tělo uzemněno, existuje zvýšené riziko zásahu elektrickým

f Chraňte stroj před deštěm a vlhkem. Vniknutí vody do

elektronářadí zvyšuje nebezpečí zásahu elektrickým

f Dbejte na účel kabelu, nepoužívejte jej k nošení či

zavěšení elektronářadí nebo k vytažení zástrčky ze

zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých

hran nebo pohyblivých dílů stroje. Poškozené nebo

spletené kabely zvyšují riziko zásahu elektrickým

f Pokud pracujete s elektronářadím venku, použijte

pouze takové prodlužovací kabely, které jsou způsobilé

i pro venkovní použití. Použití prodlužovacího kabelu, jež

je vhodný pro použití venku, snižuje riziko zásahu

elektrickým proudem.

f Pokud se nelze vyhnout provozu elektronářadí ve

vlhkém prostředí, použijte proudový chránič. Nasazení

proudového chrániče snižuje riziko zásahu elektrickým

f Buďte pozorní, dávejte pozor na to, co děláte a

přistupujte k práci s elektronářadím rozumně.

Nepoužívejte žádné elektronářadí pokud jste unaveni

nebo pod vlivem drog, alkoholu nebo léků. Moment

nepozornosti při použití elektronářadí může vést k vážným

f Noste osobní ochranné pomůcky a vždy ochranné

brýle. Nošení osobních ochranných pomůcek jako maska

proti prachu, bezpečnostní obuv s protiskluzovou pod-

rážkou, ochranná přilba nebo sluchátka, podle druhu

nasazení elektronářadí, snižují riziko poranění.

f Zabraňte neúmyslnému uvedení do provozu.

Přesvědčte se, že je elektronářadí vypnuté dříve než jej

uchopíte, ponesete či připojíte na zdroj proudu a/nebo

akumulátor. Máte-li při nošení elektronářadí prst na

spínači nebo pokud stroj připojíte ke zdroji proudu

zapnutý, pak to může vést k úrazům.

f Než elektronářadí zapnete, odstraňte seřizovací

nástroje nebo šroubováky. Nástroj nebo klíč, který se

nachází v otáčivém dílu stroje, může vést k poranění.

f Vyvarujte se abnormálního držení těla. Zajistěte si

bezpečný postoj a udržujte vždy rovnováhu. Tím můžete

elektronářadí v neočekávaných situacích lépe kontrolovat.

f Noste vhodný oděv. Nenoste žádný volný oděv nebo

šperky. Vlasy, oděv a rukavice udržujte daleko od

pohybujících se dílů. Volný oděv, šperky nebo dlouhé

vlasy mohou být zachyceny pohybujícími se díly.

f Lze-li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny a správně použity.

Použití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí

f Stroj nepřetěžujte. Pro svou práci použijte k tomu

určené elektronářadí. S vhodným elektronářadím budete

pracovat v udané oblasti výkonu lépe a bezpečněji.

f Nepoužívejte žádné elektronářadí, jehož spínač je

vadný. Elektronářadí, které nelze zapnout či vypnout je

nebezpečné a musí se opravit.

f Než provedete seřízení stroje, výměnu dílů

příslušenství nebo stroj odložíte, vytáhněte zástrčku

ze zásuvky a/nebo odstraňte akumulátor. Toto

preventivní opatření zabrání neúmyslnému zapnutí

f Uchovávejte nepoužívané elektronářadí mimo dosah

dětí. Nenechte stroj používat osobám, které se strojem

nejsou seznámeny nebo nečetly tyto pokyny.

Elektronářadí je nebezpečné, je-li používáno nezkušenými

f Pečujte o elektronářadí svědomitě. Zkontrolujte, zda

pohyblivé díly stroje bezvadně fungují a nevzpřičují se,

zda díly nejsou zlomené nebo poškozené tak, že je

omezena funkce elektronářadí. Poškozené díly nechte

před nasazením stroje opravit. Mnoho úrazů má příčinu

ve špatně udržovaném elektronářadí.

VAROVÁNÍ OBJ_BUCH-777-008.book Page 134 Wednesday, February 8, 2012 8:04 AMČesky | 135

Bosch Power Tools 1 609 929 X88 | (8.2.12)

f Řezné nástroje udržujte ostré a čisté. Pečlivě

ošetřované řezné nástroje s ostrými řeznými hranami se

méně vzpřičují a dají se lehčeji vést.

f Používejte elektronářadí, příslušenství, nasazovací

nástroje apod. podle těchto pokynů. Respektujte

přitom pracovní podmínky a prováděnou činnost.

Použití elektronářadí pro jiné než určující použití může vést

k nebezpečným situacím.

f Nechte Vaše elektronářadí opravit pouze

kvalifikovaným odborným personálem a pouze s

originálními náhradními díly. Tím bude zajištěno, že

bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro úhlové brusky

Společná varovná upozornění k broušení, smirkování, k

pracem s drátěnými kartáči a dělení

f Toto elektronářadí se používá jako bruska, bruska

brusným papírem a dělící bruska. Dbejte všech

varovných upozornění, pokynů, znázornění a

informací, jež obdržíte s elektronářadím. Pokud

nebudete dbát těchto pokynů, pak může dojít k úderu

elektrickým proudem, požáru a/nebo těžkým poraněním.

f Toto elektronářadí není vhodné k leštění. Použití, pro

něž není elektronářadí určeno, mohou způsobit ohrožení a

f Nepoužívejte žádné příslušenství, které není výrobcem

speciálně pro toto elektronářadí určeno a doporučeno.

Pouze to, že můžete příslušenství na Vaše elektronářadí

upevnit, nezaručuje bezpečné použití.

f Dovolený počet otáček nasazovacího nástroje musí být

minimálně tak vysoký, jako na elektronářadí uvedený

nejvyšší počet otáček. Příslušenství, jež se otáčí rychleji

než je dovoleno, se může rozlomit a rozletět.

f Vnější rozměr a tloušťka nasazovacího nástroje musí

odpovídat rozměrovým údajům Vašeho elektronářadí.

Špatně dimenzované nasazovací nástroje nemohou být

dostatečně stíněny nebo kontrolovány.

f Brusné kotouče, příruby, brusné talíře nebo jiné

příslušenství musí přesně lícovat na brusné vřeteno

Vašeho elektronářadí. Nasazovací nástroje, které přesně

nelícují na brusné vřeteno elektronářadí, se nerovnoměrně

točí, velmi silně vibrují a mohou vést ke ztrátě kontroly.

f Nepoužívejte žádné poškozené nasazovací nástroje.

Zkontrolujte před každým použitím nasazovací

nástroje jako brusné kotouče na odštěpky a trhliny,

brusné talíře na trhliny, otěr nebo silné opotřebení,

drátěné kartáče na uvolněné nebo zlomené dráty.

Spadne-li elektronářadí nebo nasazovací nástroj z

výšky, zkontrolujte zda není poškozený nebo použijte

nepoškozený nasazovací nástroj. Pokud jste

nasazovací nástroj zkontrolovali a nasadili, držte se Vy

a v blízkosti nacházející se osoby mimo rovinu

rotujícího nasazovacího nástroje a nechte stroj běžet

jednu minutu s nejvyššími otáčkami. Poškozené

nasazovací nástroje většinou v této době testování

f Noste osobní ochranné vybavení. Podle aplikace

použijte ochranu celého obličeje, ochranu očí nebo

ochranné brýle. Taktéž adekvátně noste ochrannou

masku proti prachu, ochranu sluchu, ochranné

rukavice nebo speciální zástěru, jež Vás ochrání před

malými částicemi brusiva a materiálu. Oči mají být

chráněny před odletujícími cizími tělísky, jež vznikají při

různých aplikacích. Protiprachová maska či respirátor

musejí při používání vznikající prach odfiltrovat. Pokud jste

dlouho vystaveni silnému hluku, můžete utrpět ztrátu

f Dbejte u ostatních osob na bezpečnou vzdálenost k

Vaší pracovní oblasti. Každý, kdo vstoupí do této

pracovní oblasti, musí nosit osobní ochranné vybavení.

Úlomky obrobku nebo ulomených nasazovacích nástrojů

mohou odlétnout a způsobit poranění i mimo přímou

f Pokud provádíte práce, při kterých může nasazovací

nástroj zasáhnout skrytá elektrická vedení nebo

vlastní síťový kabel, pak držte stroj pouze na

izolovaných plochách rukojeti. Kontakt s elektrickým

vedením pod napětím může přivést napětí i na kovové díly

stroje a vést k úderu elektrickým proudem.

f Držte síťový kabel daleko od otáčejících se

nasazovacích nástrojů. Když ztratíte kontrolu nad

strojem, může být přerušen nebo zachycen síťový kabel a

Vaše ruka nebo paže se může dostat do otáčejícího se

nasazovacího nástroje.

f Nikdy neodkládejte elektronářadí dříve, než se

nasazovací nástroj dostal zcela do stavu klidu. Otáčející

se nasazovací nástroj se může dostat do kontaktu s

odkládací plochou, čímž můžete ztratit kontrolu nad

f Nenechte elektronářadí běžet po dobu, co jej nesete.

Váš oděv může být náhodným kontaktem s otáčejícím se

nasazovacím nástrojem zachycen a nasazovací nástroj se

může zavrtat do Vašeho těla.

f Čistěte pravidelně větrací otvory Vašeho

elektronářadí. Ventilátor motoru vtahuje do tělesa prach

a silné nahromadění kovového prachu může způsobit

f Nepoužívejte elektronářadí v blízkosti hořlavých

Jiskry mohou tyto materiály zapálit.

f Nepoužívejte žádné nasazovací nástroje, které

vyžadují kapalné chladící prostředky. Použití vody nebo

jiných kapalných chladících prostředků může vést k úderu

elektrickým proudem.

Zpětný ráz a odpovídající varovná upozornění

f Zpětný ráz je náhlá reakce v důsledku zaseknutého nebo

zablokovaného otáčejícího se nasazovacího nástroje, jako

je brusný kotouč, brusný talíř, drátěný kartáč atd.

Zaseknutí nebo zablokování vede k náhlému zastavení

rotujícího nasazovacího nástroje. Tím nekontrolované

elektronářadí akceleruje v místě zablokování proti směru

otáčení nasazovacího nástroje.

OBJ_BUCH-777-008.book Page 135 Wednesday, February 8, 2012 8:04 AM136 | Česky

1 609 929 X88 | (8.2.12) Bosch Power Tools

Pokud se např. zpříčí nebo zablokuje brusný kotouč v

obrobku, může se hrana brusného kotouče, která se

zanořuje do obrobku, zakousnout a tím brusný kotouč

vylomit nebo způsobit zpětný ráz. Brusný kotouč se potom

pohybuje k nebo od obsluhující osoby, podle směru

otáčení kotouče na místě zablokování. Při tom mohou

brusné kotouče i prasknout.

Zpětný ráz je důsledek nesprávného nebo chybného

použití elektronářadí. Lze mu zabránit vhodnými

preventivními opatřeními, jak je následně popsáno.

f Držte elektronářadí dobře pevně a uveďte Vaše tělo a

paže do polohy, ve které můžete zachytit síly zpětného

rázu. Je-li k dispozici, používejte vždy přídavnou

rukojeť, abyste měli co největší možnou kontrolu nad

silami zpětného rázu nebo reakčních momentů při

rozběhu. Obsluhující osoba může vhodnými preventivními

opatřeními zvládnout síly zpětného rázu a reakčního

f Nikdy nedávejte Vaši ruku do blízkosti otáčejících se

nasazovacích nástrojů. Nasazovací nástroj se při

zpětném rázu může pohybovat přes Vaši ruku.

f Vyhýbejte se Vaším tělem oblasti, kam se bude

elektronářadí při zpětném rázu pohybovat. Zpětný ráz

vhání elektronářadí v místě zablokování do opačného

směru k pohybu brusného kotouče.

f Zvlášť opatrně pracujte v místech rohů, ostrých hran

apod. Zabraňte, aby se nasazovací nástroj odrazil od

obrobku a vzpříčil. Rotující nasazovací nástroj je u rohů,

ostrých hran a pokud se odrazí náchylný na vzpříčení se.

Toto způsobí ztrátu kontroly nebo zpětný ráz.

f Nepoužívejte žádný článkový nebo ozubený pilový

kotouč. Takovéto nasazovací nástroje způsobují často

zpětný ráz nebo ztrátu kontroly nad elektronářadím.

Zvláštní varovná upozornění k broušení a dělení

f Používejte výhradně pro Vaše elektronářadí schválená

brusná tělesa a pro tato brusná tělesa určený ochranný

kryt. Brusná tělesa, která nejsou určena pro toto

elektronářadí, nemohou být dostatečně stíněna a jsou

f Ochranný kryt musí být spolehlivě namontovaný na

elektronářadí a pro nejvyšší míru bezpečnosti

nastavený tak, aby co možná nejmenší část brusného

tělesa ukazovala nekrytá k obsluhující osobě. Ochranný

kryt pomáhá chránit obsluhu před úlomky, náhodným

kontaktem s brusným tělesem a též před jiskrami, jež

f Brusná tělesa smějí být použita pouze pro doporučené

možnosti nasazení. Např.: nikdy nebruste boční

plochou dělícího kotouče. Dělící kotouče jsou určeny k

úběru materiálu hranou kotouče. Boční působení síly na

tato brusná tělesa je může rozlámat.

f Používejte vždy nepoškozené upínací příruby ve

správné velikosti a tvaru pro Vámi zvolený brusný

kotouč. Vhodné příruby podpírají brusný kotouč a zmírňují

tak nebezpečí prasknutí brusného kotouče. Příruby pro

dělící kotouče se mohou odlišovat od přírub pro jiné

f Nepoužívejte žádné opotřebované brusné kotouče od

většího elektronářadí. Brusné kotouče pro větší

elektronářadí nejsou dimenzovány pro vyšší otáčky

menších elektronářadí a mohou prasknout.

Další zvláštní varovná upozornění k dělení

f Zabraňte zablokování dělícího kotouče nebo příliš

vysokému přítlaku. Neprovádějte žádné nadměrně

hluboké řezy. Přetížení dělícího kotouče zvyšuje jeho

namáhání a náchylnost ke vzpříčení nebo zablokování a tím

možnost zpětného rázu nebo prasknutí brusného tělesa.

f Vyhýbejte se oblasti před a za rotujícím dělícím

kotoučem. Pokud pohybujete dělícím kotoučem v

obrobku pryč od sebe, může být v případě zpětného rázu

elektronářadí s otáčejícím se kotoučem vymrštěno přímo

f Jestliže dělící kotouč uvízne nebo práci přerušíte,

elektronářadí vypněte a vydržte v klidu než se kotouč

zastaví. Nikdy se nepokoušejte ještě běžící dělící

kotouč vytáhnout z řezu, jinak může následovat zpětný

ráz. Zjistěte a odstraňte příčinu uvíznutí.

f Elektronářadí opět nezapínejte, dokud se nachází v

obrobku. Nechte dělící kotouč nejprve dosáhnout

svých plných otáček, než budete v řezu opatrně

pokračovat. Jinak se může kotouč zaseknout, vyskočit z

obrobku nebo způsobit zpětný ráz.

f Desky nebo velké obrobky podepřete, aby se zabránilo

riziku zpětného rázu od sevřeného dělícího kotouče.

Velké obrobky se mohou pod svou vlastní hmotností

prohnout. Obrobek musí být podepřen na obou stranách a

to jak v blízkosti dělícího řezu tak i na okraji.

f Buďte obzvlášť opatrní u „kapsovitých řezů“ do

stávajících stěn nebo jiných míst, kam není vidět.

Zanořující se dělící kotouč může při zaříznutí do plynových,

vodovodních či elektrických vedení nebo jiných objektů

způsobit zpětný ráz.

Zvláštní varovná upozornění ke smirkování

f Nepoužívejte žádné předimenzované brusné listy, ale

dodržujte údaje výrobce k velikosti brusných listů.

Brusné listy, které vyčnívají přes brusný talíř, mohou

způsobit poranění a též vést k zablokování, roztržení

brusných listů nebo ke zpětnému rázu.

Zvláštní varovná upozornění k práci s drátěnými kartáči

f Dbejte na to, že drátěný kartáč i během běžného

používání ztrácí kousky drátu. Nepřetěžujte dráty příliš

vysokým přítlakem. Odlétající kousky drátu mohou velmi

lehce proniknout skrz tenký oděv a/nebo pokožku.

f Je-li doporučen ochranný kryt, zabraňte, aby se

ochranný kryt a drátěný kartáč mohly dotýkat. Talířové

a hrncové kartáče mohou díky přítlaku a odstředivým silám

zvětšit svůj průměr.

Doplňková varovná upozornění

Noste ochranné brýle.

OBJ_BUCH-777-008.book Page 136 Wednesday, February 8, 2012 8:04 AMČesky | 137 Bosch Power Tools 1 609 929 X88 | (8.2.12) f Použijte vhodné detekční přístroje na vyhledání

skrytých rozvodných vedení nebo kontaktujte místní

dodavatelskou společnost. Kontakt s elektrickým

vedením může vést k požáru a úderu elektrickým proudem.

Poškození vedení plynu může vést k výbuchu. Proniknutí

do vodovodního potrubí způsobí věcné škody nebo může

způsobit úder elektrickým proudem.

f Pokud se přeruší přívod proudu, např. výpadkem

proudu nebo vytažením síťové zástrčky, spínač

odblokujte a dejte jej do vypnuté polohy. Tím se zabrání

nekontrolovanému opětovnému rozběhu.

f Nedotýkejte se brusných a dělicích kotoučů dříve, než

vychladnou. Kotouče jsou při práci velmi horké.

f Zajistěte obrobek. Obrobek pevně uchycený upínacím

přípravkem nebo svěrákem je držen bezpečněji než Vaší

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a

pokyny. Zanedbání při dodržování varovných

upozornění a pokynů mohou mít za následek

úraz elektrickým proudem, požár a/nebo

Vyklopte prosím odklápěcí stranu se zobrazením stroje a

nechte tuto stranu během čtení návodu k obsluze otevřenou.

Elektronářadí je určeno k dělení, hrubování a kartáčování

kovových a kamenných materiálů bez použití vody.

K dělení pomocí vázaných brusných prostředků se musí

použít speciální ochranný kryt pro dělení.

Při oddělování v kameni je třeba se postarat o dostatečné

S dovolenými brusnými nástroji lze elektronářadí používat k

broušení s brusným papírem.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení

elektronářadí na grafické straně.

1 Aretační tlačítko vřetene

3 Přídavná rukojeť (izolovaná plocha rukojeti)

5 Ochranný kryt pro broušení

6 Zajišťovací šroub ochranného krytu

7 Upínací příruba s o-kroužkem

10 Klíč se dvěma čepy pro upínací matici*

11 Rychloupínací matice *

12 Hrncový kotouč z tvrdokovu*

13 Ochranný kryt pro dělení*

15 Ochranný kryt pro brusný hrnec*

17 Zalomený klíč se dvěma čepy pro brusný hrnec*

19 Distanční podložky*

20 Pryžový brusný talíř*

24 Odsávací kryt pro dělení s vodícími saněmi *

25 Diamantový dělící kotouč*

26 Rukojeť (izolovaná plocha rukojeti)

*Zobrazené nebo popsané příslušenství nepatří k standardnímu

obsahu dodávky. Kompletní příslušenství naleznete v našem

programu příslušenství.

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěny podle EN 60745.

Hodnocená hladina hluku stroje A činí typicky: hladina

akustického tlaku 93 dB(A); hladina akustického výkonu

104dB(A). Nepřesnost K=3dB.

Noste chrániče sluchu!

Celkové hodnoty vibrací a

(vektorový součet tří os) a

nepřesnost K stanoveny podle EN 60745:

broušení povrchu (hrubování): a

broušení s brusným listem: a

V těchto pokynech uvedená úroveň vibrací byla změřena

podle měřících metod normovaných v EN 60745 a může být

použita pro vzájemné porovnání elektronářadí. Hodí se i pro

předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití

elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro

jiná použití, s odlišnými nasazovacími nástroji nebo s

nedostatečnou údržbou, může se úroveň vibrací lišit. To může

zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi by měly být zohledněny

i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není

nasazen. To může zatíženi vibracemi po celou pracovní dobu

zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k ochraně

obsluhy před účinky vibrací jako např.: údržba elektronářadí a

nasazovacích nástrojů, udržování teplých rukou, organizace

Prohlašujeme v plné naší zodpovědnosti, že v odstavci

„Technická data“ popsaný výrobek je v souladu s

následujícími normami nebo normativními dokumenty:

EN 60745 podle ustanovení směrnic 2011/65/EU,

2004/108/ES, 2006/42/ES.

Technická dokumentace (2006/42/ES) u:

Montáž ochranných přípravků

f Před každou prací na elektronářadí vytáhněte zástrčku

Upozornění: Po prasknutí brusného kotouče během provozu

nebo při poškození upínacích přípravků na ochranném

krytu/na elektronářadí musí být elektronářadí neprodleně

zasláno do servisního střediska, adresy viz odstavec

„Zákaznická a poradenská služba“.

Ochranný kryt pro broušení

Ochranný kryt 5 nasaďte na krk vřetene. Polohu ochranného

krytu 5 přizpůsobte potřebám pracovního pochodu a

ochranný kryt 5 zaaretujte pomocí zajišťovacího šroubu 6.

f Ochranný kryt 5 nastavte tak, aby se zamezilo odletu

jisker ve směru obsluhy.

Ochranný kryt pro dělení

f Při dělení pomocí vázaných brusných prostředků

používejte vždy ochranný kryt pro dělení 13.

f Při oddělování v kameni se postarejte o dostatečné

Ochranný kryt pro dělení 13 se namontuje jako ochranný kryt

Max. průměr brusného kotouče

Závit brusného vřetene

Max. délka závitu brusného vřetene

Ochrana proti znovurozběhu

Omezení rozběhového proudu

Hmotnost podle EPTA-Procedure 01/2003

Max. průměr brusného kotouče

mm 180 230 230 180 230

Závit brusného vřetene

M 14 M 14 M 14 M 14 M 14

Max. délka závitu brusného vřetene

Ochrana proti znovurozběhu

Omezení rozběhového proudu

Hmotnost podle EPTA-Procedure 01/2003

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.

Pouze pro elektronářadí bez omezení rozběhového proudu: Spínací jevy způsobují krátkodobé poklesy napětí. Při nepříznivých podmínkách sítě se

může vyskytovat omezování jiných strojů. Při impedanci sítě menší než 0,25 ohmů se žádné rušení neočekává.

Úhlová bruska GWS ... 22-180

Bosch Power Tools 1 609 929 X88 | (8.2.12)

Odsávací kryt pro dělení s vodícími saněmi

Odsávací kryt pro dělení s vodícími saněmi 24 se namontuje

jako ochranný kryt pro broušení 5.

f Používejte Vaše elektronářadí pouze s přídavnou

Přídavnou rukojeť 3 našroubujte podle způsobu práce vpravo

nebo vlevo na hlavu převodovky.

f Pro práce s pryžovým brusným talířem 20 nebo s

lamelovým brusným kotoučem vždy namontujte

Ochranu ruky 18 upevněte pomocí přídavné rukojeti 3.

Montáž brusných nástrojů

f Před každou prací na elektronářadí vytáhněte zástrčku

f Nedotýkejte se brusných a dělicích kotoučů dříve, než

vychladnou. Kotouče jsou při práci velmi horké.

Očistěte brusné vřeteno 4 a všechny montované díly.

Pro upnutí a uvolnění brusných nástrojů stlačte aretační

tlačítko vřetene 1, aby se brusné vřeteno zaaretovalo.

f Aretační tlačítko vřetene ovládejte jen za stavu klidu

brusného vřetene. Jinak se může elektronářadí poškodit.

Brusný/dělící kotouč

Dbejte rozměrů brusných nástrojů. Průměr otvoru musí

lícovat s upínací přírubou. Nepoužívejte žádné adaptéry nebo

Při používání diamantových dělících kotoučů dbejte na to, aby

šipka směru otáčení na diamantovém dělícím kotouči a směr

otáčení elektronářadí (viz šipka směru otáčení na hlavě

převodovky) souhlasily.

Pořadí montáže je patrné na straně grafiky.

K upevnění brusného/dělícího kotouče našroubujte upínací

matici 9 a upněte ji pomocí klíče se dvěma čepy, viz odstavec

„Rychloupínací matice“.

f Po montáži brusného nástroje před zapnutím

zkontrolujte, zda je brusný nástroj správně

namontován a může se volně otáčet. Zajistěte, aby se

brusný nástroj nedotýkal ochranného krytu nebo

V upínací přírubě 7 je kolem středicího

osazení vložen díl z umělé hmoty (o-

kroužek). Pokud o-kroužek chybí

nebo je poškozen, musí být před

dalším používáním upínací příruba 7

bezpodmínečně vyměněna.

Lamelový brusný kotouč

f Pro práce s lamelovým brusným kotoučem namontujte

vždy ochranu ruky 18.

Pryžový brusný talíř

f Pro práce s pryžovým brusným talířem 20 namontujte

vždy ochranu ruky 18.

Pořadí montáže je patrné na straně grafiky.

Před montáží pryžového brusného talíře 20 nasaďte 2

distanční podložky 19 na brusné vřeteno 4.

Našroubujte kruhovou matici 22 a utáhněte ji klíčem se

Hrncový kartáč/kotoučový kartáč

f Pro práce s hrncovým kartáčem nebo kotoučovým

kartáčem namontujte vždy ochranu ruky 18.

Pořadí montáže je patrné na straně grafiky.

Hrncový kartáč/kotoučový kartáč se musí nechat

našroubovat tak daleko na brusné vřeteno, aby pevně přiléhal

na přírubě brusného vřetene na konec závitu. Hrncový kartáč/

kotoučový kartáč pevně utáhněte stranovým klíčem.

f Pro práce s brusným hrncem namontujte speciální

Brusný hrnec 16 by měl vždy jen natolik vyčnívat z

ochranného krytu 15, jak je to pro příslušný případ

opracování nezbytně nutné. Ochranný kryt 15 nastavte na

Pořadí montáže je patrné na straně grafiky.

Našroubujte upínací matici 9 a pevně ji utáhněte pomocí

zalomeného klíče se dvěma čepy 17.

Rychloupínací matice

K snadné výměně brusných nástrojů bez použití dalších

nástrojů můžete místo upínací matice 9 použít rychloupínací

f Rychloupínací matice 11 smí být použita jen pro brusné

nebo dělící kotouče.

Použijte pouze bezvadnou, nepoškozenou rychloupínací

Při našroubování dbejte na to, aby popsaná strana

rychloupínací matice 11 neukazovala k brusnému

kotouči; šipka musí ukazovat na indexovou značku 27.

Stlačte aretační tlačítko

vřetene 1, aby se brusné

vřeteno zajistilo. Pro pevné

utažení rychloupínací matice

otočte brusný kotouč silou ve

směru hodinových ručiček.

OBJ_BUCH-777-008.book Page 139 Wednesday, February 8, 2012 8:04 AM140 | Česky 1 609 929 X88 | (8.2.12) Bosch Power Tools Řádně upevněnou,

nepoškozenou rychloupínací

matici můžete uvolnit rukou

rychloupínací matici nikdy

neuvolňujte pomocí kleští,

nýbrž použijte klíč se

dvěma čepy. Klíč se dvěma

zobrazeno na obrázku.

Dovolené brusné nástroje

Můžete používat všechny v tomto návodu k obsluze uvedené

Dovolený počet otáček [min

] resp. obvodová rychlost [m/s]

použitých brusných nástrojů musí minimálně odpovídat

údajům v následující tabulce.

Dbejte proto dovoleného počtu otáček resp. obvodové

rychlosti na etiketě brusného nástroje.

Otočení hlavy převodovky

f Před každou prací na elektronářadí vytáhněte zástrčku

můžete otočit v krocích

po 90°. Tím lze uvést

výhodnější manipulační

polohy, např. pro dělící

krytem s dělícími saněmi

Zcela vyšroubujte 4 šrouby. Hlavu převodovky opatrně a bez

odejmutí od tělesa natočte do nové polohy. 4 šrouby opět

Odsávání prachu/třísek

f Prach materiálů jako olovoobsahující nátěry, některé

druhy dřeva, minerálů a kovu mohou být zdraví škodlivé.

Kontakt s prachem nebo vdechnutí mohou vyvolat

alergické reakce a/nebo onemocnění dýchacích cest

obsluhy nebo v blízkosti se nacházejících osob.

Určitý prach jako dubový nebo bukový prach je pokládán

za karcinogenní, zvláště ve spojení s přídavnými látkami

pro ošetření dřeva (chromát, ochranné prostředky na

dřevo). Materiál obsahující azbest smějí opracovávat

– Pokud možno používejte pro daný materiál vhodné

– Pečujte o dobré větrání pracovního prostoru.

– Je doporučeno nosit ochrannou dýchací masku s

Dbejte ve Vaší zemi platných předpisů pro opracovávané

f Dbejte síťového napětí! Napětí zdroje proudu musí

souhlasit s údaji na typovém štítku elektronářadí.

Elektronářadí označené 230 V smí být provozováno i

Při provozu elektronářadí na mobilních zdrojích proudu

(generátorech), jež nedisponují dostatečnou rezervou

výkonu popř. nemají žádnou vhodnou regulaci napětí se

zesílením rozběhového proudu, může docházet ke ztrátám

výkonu nebo netypickému chování při zapnutí.

Prosím dbejte na vhodnost Vámi nasazeného generátoru

proudu, zejména pokud jde o síťové napětí a frekvenci.

Pro uvedení do provozu posuňte spínač 2 dopředu a poté jej

Pro aretaci stlačeného spínače 2 posuňte spínač 2 dále

K vypnutí elektronářadí spínač 2 uvolněte popř. je-li

zaaretován, spínač 2 krátce stlačte a potom jej uvolněte.

Provedení spínače bez aretace (specifické podle země):

Pro uvedení do provozu posuňte spínač 2 dopředu a poté jej

K vypnutí elektronářadí spínač 2 uvolněte.

f Před používáním brusné nástroje zkontrolujte. Brusný

nástroj musí být bezvadně namontován a též se může

volně otáčet. Proveďte zkušební běh minimálně

1 minutu bez zatížení. Nepoužívejte žádné poškozené,

nekruhové nebo vibrující brusné nástroje. Poškozené

brusné nástroje mohou puknout a způsobit zranění.

Ochrana proti znovurozběhu (GWS 22-180 JH/

GWS22-230JH/GWS24-180JH/GWS24-230JH/

GWS 26-180 JH/GWS 26-230 JH)

Ochrana proti znovurozběhu zabraňuje nekontrolovanému

znovurozběhnutí elektronářadí po přerušení přívodu proudu.

Pro znovuuvedení do provozu dejte spínač 2 do vypnuté

polohy a elektronářadí znovu zapněte.

Omezení rozběhového proudu (GWS 22-180 JH/

GWS22-230JH/GWS24-180JH/GWS24-230JH/

GWS 26-180 JH/GWS 26-230 JH)

Omezení rozběhového proudu omezuje výkon při zapnutí

elektronářadí a umožňuje provoz na pojistkách 16 A.

Upozornění: Běží-li elektronářadí ihned po zapnutí s plným

počtem otáček, pak došlo k výpadku omezení rozběhového

proudu a ochrany proti znovurozběhu. Elektronářadí musí být

neprodleně zasláno do servisu, adresy viz odstavec

„Zákaznická a poradenská služba“.

f Pozor u zářezů do nosných stěn, viz odstavec

„Upozornění ke statice“.

f Obrobek upněte, jestliže bezpečně neleží vlastní

f Nezatěžujte elektronářadí natolik silně, aby se dostalo

f Po silném zatížení nechte elektronářadí ještě několik

minut běžet naprázdno, aby se nasazovací nástroj

f Nedotýkejte se brusných a dělicích kotoučů dříve,

než vychladnou. Kotouče jsou při práci velmi horké.

f Elektronářadí nepoužívejte s dělícím brusným

Upozornění: Při nepoužívání vytáhněte síťovou zástrčku ze

zásuvky. I vypnuté elektronářadí má při zasunuté síťové

zástrčce a existujícím napětí nepatrnou spotřebu proudu.

f Nikdy nepoužívejte dělící kotouče k hrubování.

S úhlem nastavení od 30° do 40° získáte při hrubování

nejlepší pracovní výsledek. Pohybujte elektronářadím s

mírným tlakem sem a tam. Tím nebude obrobek příliš horký,

nezbarví se a nebude mít žádné rýhy.

Lamelový brusný kotouč

S lamelovými brusnými kotouči (příslušenství) můžete

opracovávat i klenuté povrchy a profily.

Lamelové brusné kotouče mají podstatně delší životnost,

menší hladinu hluku a nižší teplotu při broušení než tradiční

f Při dělení pomocí vázaných brusných prostředků

používejte vždy ochranný kryt pro dělení 13.

Při dělení pracujte s mírným posuvem přizpůsobeným

opracovávanému materiálu. Na dělící kotouč nepůsobte

žádným tlakem, nehraňte nebo neoscilujte.

Dobíhající dělící kotouč nebrzděte bočním protitlakem.

Elektronářadí musí být

Při dělení profilů a čtyřhranných trubek nejlépe zahájíte na

f Při oddělování v kameni se postarejte o dostatečné

f Noste ochrannou masku proti prachu.

f Elektronářadí se smí použít jen pro řezání/broušení za

Pro dělení kamene použijte nejlépe diamantový dělicí kotouč.

Při použití odsávacího krytu pro dělení s vodícími saněmi 24

musí být vysavač schválený k odsávání kamenného prachu.

Firma Bosch nabízí vhodné vysavače.

Elektronářadí zapněte a

dílem vodících saní na

obrobek. Elektronářadí

posouvejte s mírným,

Při dělení obzvlášť tvrdých materiálů, např. betonu s vysokým

obsahem křemene, se může diamantový dělící kotouč přehřát

a tím poškodit. S diamantovým kotoučem obíhající věnec

jisker na to zřetelně poukazuje.

V tom případě přerušte proces dělení a nechte běžet

diamantový dělící kotouč naprázdno s nejvyššími otáčkami,

Znatelně se zhoršující pokrok práce a obíhající věnec jisker

jsou známky pro tupý diamantový dělící kotouč. Můžete jej

znovu naostřit krátkými zářezy do abrazívního materiálu,

např. vápencového pískovce.

Upozornění ke statice

Zářezy v nosných stěnách podléhají normě DIN 1053 díl 1

nebo národním ustanovením.

Tyto předpisy bezpodmínečně dodržte. Před započetím

práce si přizvěte na radu zodpovědného statika, architekta

nebo příslušné vedení stavby.

OBJ_BUCH-777-008.book Page 141 Wednesday, February 8, 2012 8:04 AM142 | Slovensky 1 609 929 X88 | (8.2.12) Bosch Power Tools Údržba a servis

f Před každou prací na elektronářadí vytáhněte zástrčku

f Udržujte elektronářadí a větrací otvory čisté, abyste

pracovali dobře a bezpečně.

f Při extrémních podmínkách nasazení používejte podle

možnosti vždy odsávací zařízení. Často vyfukujte

větrací otvory a předřaďte proudový chránič (FI). Při

opracování kovů se může uvnitř elektronářadí usazovat

vodivý prach. Ochranná izolace elektronářadí může být

Příslušenství pečlivě ukládejte a pečlivě s ním zacházejte.

Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli

zamezení ohrožení bezpečnosti provést firmou Bosch nebo

autorizovaným servisem pro elektronářadí Bosch.

Pokud dojde i přes pečlivou výrobu a náročné kontroly k

poruše stroje, svěřte provedení opravy autorizovanému

servisnímu středisku pro elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních dílů nezbytně

prosím uvádějte 10-místné objednací číslo podle typového

štítku elektronářadí.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě

Vašeho výrobku a též k náhradním dílům. Technické výkresy a

informace k náhradním dílům naleznete i na:

Tým poradenské služby Bosch Vám rád pomůže při otázkách

ke koupi, používání a nastavení výrobků a příslušenství.

Robert Bosch odbytová s.r.o.

Elektronářadí, příslušenství a obaly by měly být dodány k

opětovnému zhodnocení nepoškozujícímu životní prostředí.

Neodhazujte elektronářadí do domovního odpadu!

Podle evropské směrnice 2002/96/ES o

starých elektrických a elektronických

zařízeních a jejím prosazení v národních

zákonech musí být neupotřebitelné

elektronářadí rozebrané shromážděno a

dodáno k opětovnému zhodnocení nepo-

škozujícímu životní prostředí. Změny vyhrazeny. Slovensky

Zanedbanie dodržiavania Výstražných upozornení a pokynov

zásahu elektrickým prúdom.

povrchovými plochami, ako sú napr. rúry, vykurovacie

uzemnené, hrozí zvýšené riziko zásahu elektrickým

f Chráňte elektrické náradie pred účinkami dažďa a

zvyšuje riziko zásahu elektrickým prúdom.

f Ak sa nedá vyhnúť použitiu ručného elektrického

elektrického náradia do činnosti. Pred zasunutím

zástrčky do zásuvky a/alebo pred pripojením

akumulátora, pred chytením alebo prenášaním ruč-

ného elektrického náradia sa vždy presvedčte sa, či je

ručné elektrické náradie vypnuté. Ak budete mať pri pre-

nášaní ručného elektrického náradia prst na vypínači,

neočakávaných situáciách lepšie kontrolovať.

f Pri práci noste vhodný pracovný odev. Nenoste široké

odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby

sa Vaše vlasy, odev a rukavice dostali do blízkosti

rotujúcich súčiastok náradia. Voľný odev, dlhé vlasy

f Nepoužívajte nikdy také ručné elektrické náradie,

f Ručné elektrické náradie starostlivo ošetrujte.

náradia. Pred použitím náradia dajte poškodené

súčiastky vymeniť. Veľa nehôd bolo spôsobených

nedostatočnou údržbou elektrického náradia.

f Rezné nástroje udržiavajte ostré a čisté. Starostlivo

ošetrované rezné nástroje s ostrými reznými hranami majú

upozornení a bezpečnostných pokynov. Pri práci

Pred každým použitím tohto ručného elektrického

blízkosti Vášho pracoviska, a nechajte ručné elektrické

f Nikdy nemajte ručné elektrické náradie zapnuté vtedy,

f Nepoužívajte toto ručné elektrické náradie v blízkosti

následok zásah elektrickým prúdom.

Spätný ráz a príslušné výstražné upozornenia

f Spätný ráz je náhlou reakciou náradia na vzpriečený,

nekontrolované ručné elektrické náradie rozkrúti na

a ruky udržiavajte vždy v takej polohe, aby ste vydržali

pracovného nástroja. Pri spätnom ráze by Vám mohol

f Nemajte telo v priestore, do ktorého by sa mohlo ručné

Spätný ráz vymrští ručné elektrické náradie proti smeru

pohybu brúsneho kotúča na mieste blokovania.

f Mimoriadne opatrne pracujte v oblasti rohov, ostrých

hrán a pod. Zabráňte tomu, aby obrobok vymrštil

f Používajte výlučne brúsne telesá schválené pre Vaše

f Nikdy nezapínajte znova ručné elektrické náradie

podoprite, aby ste znížili riziko spätného rázu

elektrickým vedení a potrubí, aby ste ich nenavŕtali,

Tým sa zabráni nekontrolovanému rozbehnutiu náradia.

Prečítajte si všetky Výstražné upozornenia

a bezpečnostné pokyny. Zanedbanie

dodržiavania Výstražných upozornení a

pokynov uvedených v nasledujúcom texte

Hodnotená hodnota hladiny hluku A tohto náradia je typicky:

Akustický tlak 93 dB(A); Hodnota hladiny akustického tlaku

104 dB(A). Nepresnosť merania K=3 dB.

Používajte chrániče sluchu!

použije na iné druhy použitia, s odlišnými pracovnými

Menovitý počet obrátok

Menovitý počet obrátok

vytiahnite zástrčku náradia zo zásuvky.

alebo pri poškodení upínacích prvkov na ochrannom kryte/na

elektrické náradie na opravu do autorizovaného servisu,

adresy nájdete v odseku „Servisné stredisko a poradenská

služba pre zákazníkov“.

vytiahnite zástrčku náradia zo zásuvky.

zhodovala so šípkou smeru otáčania ručného elektrického

ručného elektrického náradia ešte skontrolujte, či je

taniera 20, namontujte vždy chránič prstov 18.

rýchloupínaciu maticu 11.

hodinových ručičiek.

hodinových ručičiek.

rýchloupínaciu maticu

Prípustný počet obrátok [min

vytiahnite zástrčku náradia zo zásuvky.

vypínač do výhodnejšej

konkrétneho obrábaného materiálu.

Na zaaretovanie stlačeného vypínača 2 posuňte vypínač 2

Na vypnutie ručného elektrického náradia vypínač 2

f Pred použitím brúsne nástroje vždy skontrolujte.

Ochrana proti opätovnému rozbehnutiu zabraňuje

nekontrolovanému rozbehu ručného elektrického náradia po

prerušení prívodu elektrického prúdu (napr. výpadok siete).

Na opätovné uvedenie náradia do chodu prepnite vypínač 2

f Nepoužívajte toto ručné elektrické náradie s rezacím

obrábanému materiálu. Nevyvíjajte na rezací kotúč tlak,

Zapnite ručné elektrické

zodpovedá obrábanému

Robenie drážok do nosných stien podlieha norme DIN 1053

vytiahnite zástrčku náradia zo zásuvky.

f Ručné elektrické náradie a jeho vetracie štrbiny

udržiavajte vždy v čistote, aby ste mohli pracovať

kvalitne a bezpečne.

Príslušenstvo skladujte a používajte starostlivo.

Ak je potrebná výmena prívodnej šnúry, musí ju vykonať firma

Bosch alebo niektoré autorizované servisné stredisko

ručného elektrického náradia Bosch, aby sa zabránilo
