NÁVOD K OBSLUZE GWS 1000 Professional BOSCH

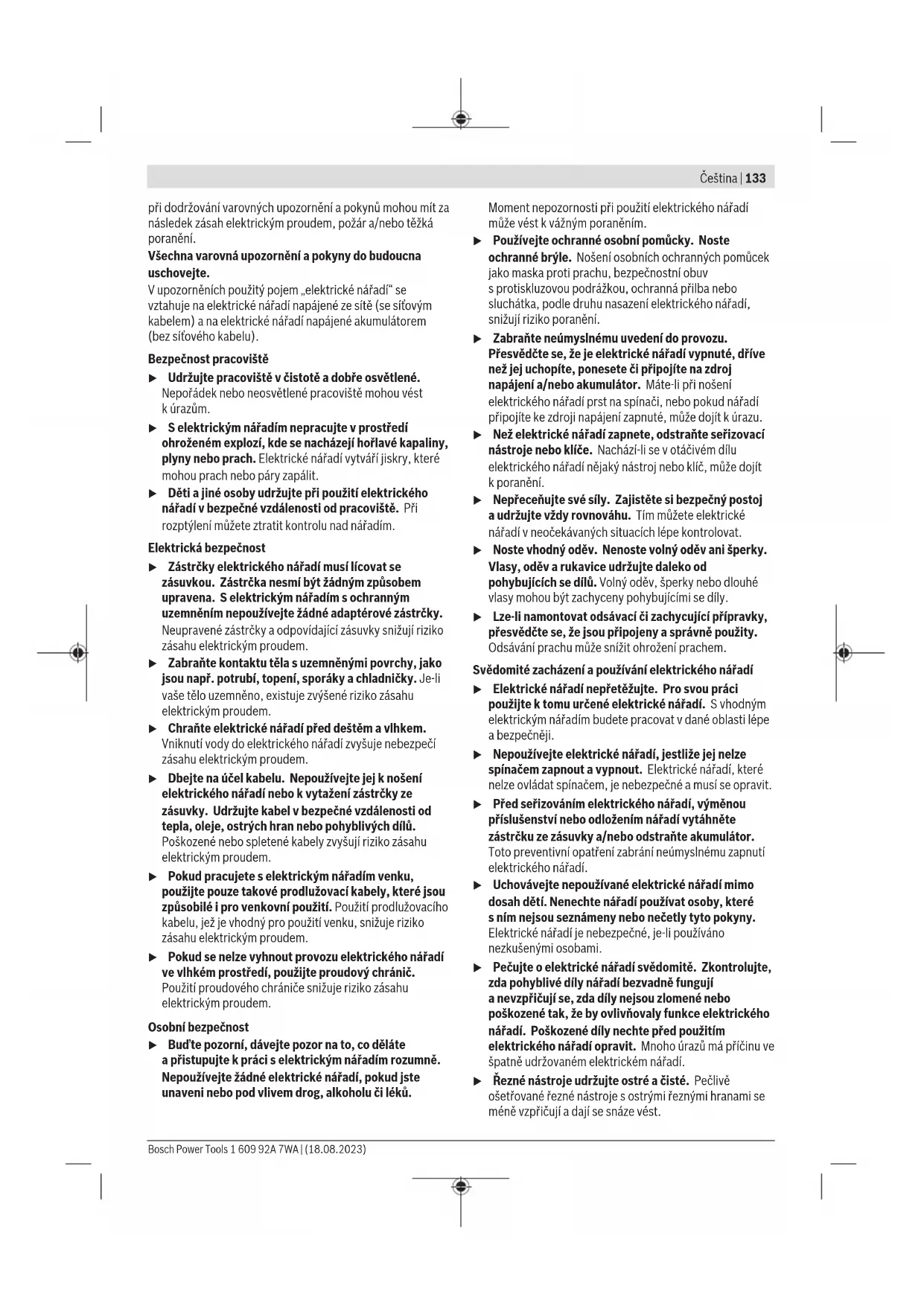

cs Původní návod k používání

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektrické

VÝSTRAHA Přečtěte si všechna varovná

upozornění apokyny. Zanedbání 1 609 92A 7WA | (18.08.2023) Bosch Power ToolsČeština | 133

při dodržování varovných upozornění apokynů mohou mít za

následek zásah elektrickým proudem, požár a/nebo těžká

Všechna varovná upozornění apokyny do budoucna

Vupozorněních použitý pojem „elektrické nářadí“ se

vztahuje na elektrické nářadí napájené ze sítě (se síťovým

kabelem) ana elektrické nářadí napájené akumulátorem

(bez síťového kabelu).

Bezpečnost pracoviště

u Udržujte pracoviště včistotě adobře osvětlené.

Nepořádek nebo neosvětlené pracoviště mohou vést

u Selektrickým nářadím nepracujte vprostředí

ohroženém explozí, kde se nacházejí hořlavé kapaliny,

plyny nebo prach. Elektrické nářadí vytváří jiskry, které

mohou prach nebo páry zapálit.

u Děti ajiné osoby udržujte při použití elektrického

nářadí vbezpečné vzdálenosti od pracoviště. Při

rozptýlení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

u Zástrčky elektrického nářadí musí lícovat se

zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Selektrickým nářadím sochranným

uzemněním nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky aodpovídající zásuvky snižují riziko

zásahu elektrickým proudem.

u Zabraňte kontaktu těla suzemněnými povrchy, jako

jsou např. potrubí, topení, sporáky achladničky. Je‑li

vaše tělo uzemněno, existuje zvýšené riziko zásahu

elektrickým proudem.

u Chraňte elektrické nářadí před deštěm avlhkem.

Vniknutí vody do elektrického nářadí zvyšuje nebezpečí

zásahu elektrickým proudem.

u Dbejte na účel kabelu. Nepoužívejte jej knošení

elektrického nářadí nebo kvytažení zástrčky ze

zásuvky. Udržujte kabel vbezpečné vzdálenosti od

tepla, oleje, ostrých hran nebo pohyblivých dílů.

Poškozené nebo spletené kabely zvyšují riziko zásahu

elektrickým proudem.

u Pokud pracujete selektrickým nářadím venku,

použijte pouze takové prodlužovací kabely, které jsou

způsobilé ipro venkovní použití. Použití prodlužovacího

kabelu, jež je vhodný pro použití venku, snižuje riziko

zásahu elektrickým proudem.

u Pokud se nelze vyhnout provozu elektrického nářadí

ve vlhkém prostředí, použijte proudový chránič.

Použití proudového chrániče snižuje riziko zásahu

elektrickým proudem.

u Buďte pozorní, dávejte pozor na to, co děláte

apřistupujte kpráci selektrickým nářadím rozumně.

Nepoužívejte žádné elektrické nářadí, pokud jste

unaveni nebo pod vlivem drog, alkoholu či léků.

Moment nepozornosti při použití elektrického nářadí

může vést kvážným poraněním.

u Používejte ochranné osobní pomůcky. Noste

ochranné brýle. Nošení osobních ochranných pomůcek

jako maska proti prachu, bezpečnostní obuv

sprotiskluzovou podrážkou, ochranná přilba nebo

sluchátka, podle druhu nasazení elektrického nářadí,

snižují riziko poranění.

u Zabraňte neúmyslnému uvedení do provozu.

Přesvědčte se, že je elektrické nářadí vypnuté, dříve

než jej uchopíte, ponesete či připojíte na zdroj

napájení a/nebo akumulátor. Máte‑li při nošení

elektrického nářadí prst na spínači, nebo pokud nářadí

připojíte ke zdroji napájení zapnuté, může dojít kúrazu.

u Než elektrické nářadí zapnete, odstraňte seřizovací

nástroje nebo klíče. Nachází-li se votáčivém dílu

elektrického nářadí nějaký nástroj nebo klíč, může dojít

u Nepřeceňujte své síly. Zajistěte si bezpečný postoj

audržujte vždy rovnováhu. Tím můžete elektrické

nářadí vneočekávaných situacích lépe kontrolovat.

u Noste vhodný oděv. Nenoste volný oděv ani šperky.

Vlasy, oděv arukavice udržujte daleko od

pohybujících se dílů. Volný oděv, šperky nebo dlouhé

vlasy mohou být zachyceny pohybujícími se díly.

u Lze‑li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny asprávně použity.

Odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení apoužívání elektrického nářadí

u Elektrické nářadí nepřetěžujte. Pro svou práci

použijte ktomu určené elektrické nářadí. Svhodným

elektrickým nářadím budete pracovat vdané oblasti lépe

u Nepoužívejte elektrické nářadí, jestliže jej nelze

spínačem zapnout avypnout. Elektrické nářadí, které

nelze ovládat spínačem, je nebezpečné amusí se opravit.

u Před seřizováním elektrického nářadí, výměnou

příslušenství nebo odložením nářadí vytáhněte

zástrčku ze zásuvky a/nebo odstraňte akumulátor.

Toto preventivní opatření zabrání neúmyslnému zapnutí

elektrického nářadí.

u Uchovávejte nepoužívané elektrické nářadí mimo

dosah dětí. Nenechte nářadí používat osoby, které

sním nejsou seznámeny nebo nečetly tyto pokyny.

Elektrické nářadí je nebezpečné, je‑li používáno

nezkušenými osobami.

u Pečujte oelektrické nářadí svědomitě. Zkontrolujte,

zda pohyblivé díly nářadí bezvadně fungují

anevzpřičují se, zda díly nejsou zlomené nebo

poškozené tak, že by ovlivňovaly funkce elektrického

nářadí. Poškozené díly nechte před použitím

elektrického nářadí opravit. Mnoho úrazů má příčinu ve

špatně udržovaném elektrickém nářadí.

u Řezné nástroje udržujte ostré ačisté. Pečlivě

ošetřované řezné nástroje sostrými řeznými hranami se

méně vzpřičují adají se snáze vést.

Bosch Power Tools 1 609 92A 7WA | (18.08.2023)134 | Čeština

u Používejte elektrické nářadí, příslušenství, nástroje

apod. podle těchto pokynů. Respektujte přitom

pracovní podmínky aprováděnou činnost. Použití

elektrického nářadí pro jiné než určené použití může vést

knebezpečným situacím.

u Nechte své elektrické nářadí opravit pouze

kvalifikovaným odborným personálem apouze

soriginálními náhradními díly. Tím bude zajištěno, že

bezpečnost elektrického nářadí zůstane zachována.

Bezpečnostní pokyny pro úhlové brusky

Bezpečnostní pokyny pro broušení, pískování,

drátkování nebo brusné oddělování

u Toto elektrické nářadí slouží jako bruska, drátěný

kartáč či dělicí pila. Prostudujte si všechna

bezpečnostní upozornění, pokyny, ilustrace

aspecifikace ktomuto elektrickému nářadí.

Nedodržování všech níže uvedených pokynů může mít za

následek úraz elektrickým proudem, požár a/nebo těžké

u Toto elektrické nářadí není doporučeno pro leštění.

Operace, pro které nebylo elektrické nářadí určeno,

mohou představovat riziko azpůsobit zranění.

u Nepoužívejte příslušenství, které není speciálně

určeno adoporučeno výrobcem nářadí. Příslušenství,

které lze kelektrickému nářadí připojit, ještě nezaručuje

u Jmenovité otáčky příslušenství se musí minimálně

rovnat maximálním otáčkám uvedeným na

elektrickém nářadí. Příslušenství používané pro vyšší

než jejich jmenovité otáčky může prasknout arozpadnout

u Vnější průměr atloušťka příslušenství musí být

vmezích dimenzování elektrického nářadí. Nesprávně

dimenzované příslušenství nelze správně chránit nebo

u Závitový úchyt příslušenství musí odpovídat závitu

vřetena brusky. Pro příslušenství upevňované pomocí

přírub musí otvor vřetena příslušenství odpovídat

polohovacímu průměru příruby. Příslušenství, které

neodpovídá upevňovacímu mechanismu elektrického

nářadí, rotuje nevyváženě, nadměrně vibruje amůže vést

u Nepoužívejte poškozené příslušenství. Před každým

použitím zkontrolujte příslušenství, např. trhliny

apraskliny na brusných kotoučích, praskliny, trhliny

nebo nadměrné opotřebení opěrných kotoučů,

uvolnění či popraskání drátků na drátěných kartáčích.

Pokud elektrické nářadí či příslušenství spadne na

zem, zkontrolujte poškození nebo instalujte

nepoškozené příslušenství. Po kontrole ainstalaci

příslušenství stůjte vy iostatní osoby mimo rovinu

rotujícího příslušenství aspusťte elektrické nářadí na

jednu minutu smaximálními otáčkami bez zatížení.

Během této zkušební doby se poškozené příslušenství

u Používejte osobní ochranné prostředky. Podle druhu

použití používejte obličejový ochranný štít,

bezpečnostní kuklu nebo brýle. Vpřípadě potřeby

používejte protiprachovou masku, ochranu sluchu,

rukavice apracovní zástěru, které vás ochrání před

zlomky vzniklými broušením nebo jiným obráběním.

Ochrana zraku musí být schopna chránit před odletujícími

úlomky vzniklými při různých operacích. Protiprachová

maska nebo respirátor musí filtrovat částice vzniklé při

prováděné operaci. Dlouhodobé působení vysoce

intenzivního hluku může vést ke ztrátě sluchu.

u Dbejte na to, aby ostatní osoby byly vbezpečné

vzdálenosti od pracoviště. Osoby, které vstupují na

pracoviště, musí používat osobní ochranné

prostředky. Úlomky obrobku nebo zlomené příslušenství

mohou vyletět azpůsobit zranění mimo příslušnou

u Provádíte-li operaci, při které se může obráběcí

příslušenství dostat do kontaktu se skrytou

elektroinstalací nebo vlastním napájecím kabelem,

držte elektrické nářadí za izolované uchopovací

plochy. Obráběcí příslušenství, které se dostane do

kontaktu svodičem pod napětím, může svými

nechráněnými kovovými částmi vést elektrický proud

azpůsobit úraz obsluhy.

u Napájecí kabel umístěte vdostatečné vzdálenosti od

rotujícího příslušenství. Ztratíte-li kontrolu, kabel se

může přeříznout nebo zadrhnout avaše ruka či paže může

být zatažena do rotujícího příslušenství.

u Nikdy neodkládejte elektrické nářadí, dokud se

příslušenství úplně nezastaví. Rotující příslušenství se

může zaseknout do povrchu anekontrolovaně vymrštit

u Nespouštějte elektrické nářadí, když je nesete po

boku. Náhodný kontakt srotujícím příslušenstvím může

zachytit váš oděv apřitáhnout příslušenství kvašemu

u Pravidelně čistěte vzduchovou ventilaci elektrického

nářadí. Ventilátor motoru vtahuje prach do krytu

anadměrné nahromadění kovového prachu může

způsobit nebezpečí úrazu elektrickým proudem.

u Nespouštějte elektrické nářadí vblízkosti hořlavých

materiálů. Jiskry mohou tyto materiály zapálit.

u Nepoužívejte příslušenství, které vyžaduje kapalná

chladiva. Použití vody či jiných kapalných chladiv může

způsobit zabití nebo úraz elektrickým proudem.

Zpětný ráz asouvisející pokyny

Zpětný ráz je náhlá reakce zaseknutého nebo zachyceného

rotujícího kotouče, opěrného kotouče, kartáče nebo jiného

příslušenství. Zaseknutí nebo zachycení způsobí rychlé

zastavení rotujícího příslušenství, které tak vyvolá

nekontrolované vymrštění elektrické nářadí ve směru

opačném vůči směru rotace příslušenství vbodě zastavení.

Pokud se například brusný kotouč zasekne nebo zachytí

1 609 92A 7WA | (18.08.2023) Bosch Power ToolsČeština | 135

vobrobku, hrana kotouče, která vstupuje do bodu zastavení,

se může zaseknout do povrchu materiálu azpůsobit vytažení

nebo vymrštění kotouče. Kotouč také může vyskočit směrem

kobsluze nebo od obsluhy vzávislosti na směru pohybu

kotouče vbodu zastavení. Brusné kotouče také mohou za

těchto podmínek prasknout.

Zpětný ráz je výsledkem špatných a/nebo nesprávných

pracovních postupů apodmínek při použití elektrického

nářadí alze mu zabránit dodržováním příslušných níže

u Dbejte na pevné uchopení elektrické nářadí atělo

apaži udržujte vpoloze, která vám umožňuje reagovat

na síly zpětného rázu. Vždy používejte případné

pomocné rukojeti, abyste měli maximální kontrolu nad

zpětným rázem nebo reakcí točivého momentu při

spuštění. Obsluha může zvládat reakce točivého

momentu nebo síly zpětného rázu, pokud dodržuje

u Nikdy nepřibližujte ruku krotujícímu příslušenství.

Působením zpětného rázu se může příslušenství vymrštit

u Nestůjte vprostoru, kam bude směřovat elektrické

nářadí při zpětném rázu. Zpětný ráz vymrští nářadí ve

směru opačném kpohybu kotouče vbodu zastavení.

u Zvlášť opatrně postupujte při práci vrozích, na

ostrých hranách atd. Zabraňte poskakování

azachycování příslušenství. Zejména vrozích, na

ostrých hranách nebo při poskakování může dojít

kzachycení rotujícího příslušenství ake ztrátě kontroly či

u Nenasazujte kotouč pilového řetězu nebo ozubený

pilový kotouč. Tyto kotouče způsobují častý zpětný ráz

Bezpečnostní pokyny pro operace broušení abrusného

u Používejte pouze typy kotoučů, které jsou pro

elektrické nářadí doporučené, aspeciální kryty

určené pro zvolený kotouč. Kotouče, pro které nebylo

elektrické nářadí navrženo, nemohou být dostatečně

chráněny ajsou nebezpečné.

u Brusný povrch středově vyklenutých kotoučů musí být

orientován pod rovinu hrany krytu. Nesprávně

namontovaný kotouč, který přesahuje rovinu hrany krytu,

nelze řádně chránit.

u Kryt musí být bezpečně připevněn kelektrickému

nářadí anastaven do maximálně bezpečné polohy, aby

nezakrytá část kotouče směřující kobsluze byla co

nejmenší. Kryt pomáhá chránit obsluhu před uvolněnými

úlomky kotouče, náhodným kontaktem skotoučem

ajiskrami, které mohou zapálit oděv.

u Kotouče se musí používat pouze pro doporučené

operace. Například: boční stranu řezného kotouče

nepoužívejte kbroušení. Brusné dělicí kotouče jsou

určeny pro obvodové broušení, boční síly působící na tyto

kotouče je mohou rozlomit.

u Používejte vždy nepoškozené kotoučové příruby,

které mají správnou velikost atvar pro vybraný

kotouč. Správné kotoučové příruby kotouč podporují

asnižují riziko jeho prasknutí. Příruby pro oddělovací

kotouče se mohou lišit od přírub pro brusné kotouče.

u Nepoužívejte opotřebované kotouče zvětšího

elektrického nářadí. Kotouč určený pro větší elektrické

nářadí není vhodný pro vyšší otáčky menšího nářadí

Doplňkové bezpečnostní pokyny pro operace

abrazivního rozbrušování

u Zabraňte zkřivení rozbrušovacího kotouče vřezu nebo

použití nadměrného tlaku. Nepokoušejte se

dosáhnout nadměrné hloubky řezu. Nadměrné

namáhání kotouče zvyšuje jeho zátěž anáchylnost ke

zkroucení nebo zaseknutí vřezu amožnost zpětného rázu

nebo prasknutí kotouče.

u Nestůjte ve směru rotujícího kotouče aza ním.

Pohybuje-li se kotouč vmístě operace směrem od vašeho

těla, případný zpětný ráz může vymrštit rotující kotouč

aelektronářadí přímo na vás.

u Pokud se kotouč blokuje nebo zjakéhokoli důvodu

přerušíte řezání, elektronářadí vypněte adržte je bez

pohybu, dokud se kotouč zcela nezastaví. Nikdy se

nepokoušejte vyjmout rozbrušovací kotouč zřezu,

dokud se pohybuje, jinak může dojít ke zpětnému

rázu. Zjistěte důvod blokování kotouče apřijměte

opatření, aby kněmu nedocházelo.

u Nezačínejte nové řezání vobrobku. Nechte kotouč

dosáhnout plných otáček aopatrně jej vložte do řezu.

Při spuštění elektronářadí vobrobku se může kotouč

zablokovat, pohybovat se ven nebo způsobit zpětný ráz.

u Panely nebo jiné větší obrobky podepřete, abyste

minimalizovali nebezpečí zablokování azpětného rázu

kotouče. Velké obrobky se prohýbají vlastní hmotností.

Podpora musí být umístěna pod obrobkem vblízkosti linie

řezu ana okrajích obrobku po obou stranách kotouče.

u Obzvlášť opatrně postupujte při kapsových řezech do

stěn nebo jiných zaslepených ploch. Vyčnívající kotouč

může přeříznout plynovodní nebo vodovodní potrubí,

elektrické kabely nebo předměty, které mohou způsobit

Bezpečnostní pokyny pro operace broušení

u Nepoužívejte brusné papíry nadměrné velikosti. Při

výběru brusného papíru dodržujte doporučení

výrobce. Větší brusné papíry přesahující brusný kotouč

mohou způsobit tržné poranění nebo zablokování,

roztržení kotouče či zpětný ráz.

Bezpečnostní pokyny pro operace drátkování

u Nezapomínejte, že kartáč vyhazuje drátěné štětinky

ipři běžných operacích. Nepřetěžujte drátky

působením nadměrné síly na kartáč Drátěné štětinky

mohou snadno proniknout lehkým oděvem a/nebo kůží.

u Je-li pro broušení drátěným kartáčem doporučeno

použití krytu, zabraňte styku drátěného kotouče nebo

Bosch Power Tools 1 609 92A 7WA | (18.08.2023)136 | Čeština

kartáče skrytem. Působením zátěže nebo odstředivých

sil se může průměr drátěného kotouče nebo kartáče

Dodatečné bezpečnostní pokyny

Noste ochranné brýle. u Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní

dodavatelskou společnost. Kontakt selektrickým

vedením může vést kpožáru azásahu elektrickým

proudem. Poškození vedení plynu může vést kvýbuchu.

Proniknutí do vodovodního potrubí způsobí věcné škody

nebo může způsobit zásah elektrickým proudem. u Nedotýkejte se brusných arozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně

zahřívají. u Pokud se přeruší přívod proudu, např. výpadkem proudu nebo vytažením síťové zástrčky, spínač

odblokujte anastavte ho do vypnuté polohy. Zabráníte

tak nekontrolovanému opětovnému spuštění. u Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než

kdybyste ho drželi vruce.

Popis výrobku avýkonu

Přečtěte si všechna bezpečnostní

upozornění avšechny pokyny. Nedodržování

bezpečnostních upozornění apokynů může mít

za následek úraz elektrickým proudem, požár

a/nebo těžká poranění.

Řiďte se obrázky vpřední části návodu kobsluze.

Použití vsouladu surčeným účelem

Elektronářadí je určené pro dělení, broušení akartáčování

kovových akamenných materiálů bez použití vody.

Pro dělení pomocí brusiva spojivem se musí použít speciální

ochranný kryt pro dělení.

Při dělení kamene je třeba zajistit dostatečné odsávání

Se schválenými brusnými nástroji lze elektronářadí používat

pro broušení smirkovým papírem.

Zobrazené komponenty

Číslování zobrazených součástí se vztahuje na zobrazení

elektronářadí na stránce sobrázky.

Odjišťovací páčka ochranného krytu

Aretační tlačítko vřetena

Přídavná rukojeť (izolovaná plocha rukojeti)

Odsávací kryt pro broušení

Upínací příruba stěsnicím kroužkem

Rychloupínací matice

Ochranný kryt pro broušení

Ochranný kryt pro dělení

Odsávací kryt pro dělení svodicími saněmi

Diamantový dělicí kotouč

Zobrazené nebo popsané příslušenství nepatří

kstandardnímu obsahu dodávky. Kompletní příslušenství

naleznete vnašem programu příslušenství.

3601H284.. 3601H288.. 3601H220.. 3601H248..

Jmenovitý příkon W 1000 1000 1100 1400

Výstupní výkon W 630 630 660 820

Jmenovité otáčky min

11000 11000 11000 11000

Max. průměr brusného kotouče mm 115 125 125 125

Závit brusného vřetena M 14 M 14 M 14 M 14

Max. délka závitu brusného vřetena mm 22 22 22 22

Ochrana proti opětovnému zapnutí ● ● ● ●

Omezení rozběhového proudu ● ● ● ●

Konstantní elektronika – – ● ●

Hmotnost podle EPTA-Procedure 01:2014

1 609 92A 7WA | (18.08.2023) Bosch Power ToolsČeština | 137

Úhlová bruska GWS 1000 GWS 1000 GWS 1100 GWS 1400

– spřídavnou rukojetí stlumením vibrací kg 2,2 2,3 2,1 2,4

– se standardní přídavnou rukojetí kg 2,1 2,1 2,0 2,2

Údaje platí pro jmenovité napětí [U] 230V. Uodlišných napětí auspecifických provedení pro příslušné země se mohou tyto údaje lišit.

Informace ohluku avibracích

Hodnoty hlučnosti zjištěny podle EN60745-2-3.

Hladina hlučnosti při použití váhového filtruA činí utohoto

elektrického nářadí typicky: 91 dB(A); hladina akustického

výkonu 102 dB(A). Nejistota K= 3 dB.

Noste chrániče sluchu!

Celkové hodnoty vibrací a

(součet vektorů tří os)

anejistotaK zjištěné podle EN60745-2-3:

Broušení povrchů (hrubování):

Broušení sbrusným papírem:

Úroveň vibrací uvedená vtěchto pokynech byla změřena

pomocí normované měřicí metody alze ji použít pro

vzájemné porovnání elektronářadí. Hodí se ipro předběžný

odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití

elektronářadí. Pokud se ovšem bude elektronářadí používat

pro jiné práce, sjinými nástroji nebo snedostatečnou

údržbou, může se úroveň vibrací lišit. To může zatížení

vibracemi po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi by měly být zohledněny

idoby, kdy je nářadí vypnuté nebo sice běží, ale fakticky se

nepoužívá. To může zatížení vibracemi po celou pracovní

dobu zřetelně snížit.

Stanovte dodatečná bezpečnostní opatření kochraně

obsluhy před účinky vibrací, jako je např. údržba

elektronářadí anástrojů, udržování teplých rukou,

organizace pracovních procesů.

Montáž ochranného zařízení u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.

Upozornění: Po prasknutí brusného kotouče během provozu

nebo při poškození upínacích přípravků na ochranném krytu/

na elektronářadí se musí elektronářadí neprodleně zaslat

zákaznickému servisu, adresy viz část „Zákaznická

aporadenská služba“.

Ochranný kryt pro broušení

Nasaďte ochranný kryt (11)

na krk vřetena podle

vyobrazení. Trojúhelníkové

značky na ochranném krytu

musí souhlasit spříslušnými

značkami na převodové

Přitlačte ochranný kryt (11)

na krk vřetena tak, aby

nákružek ochranného krytu

aotáčejte ochranným

krytem, dokud slyšitelně

Nastavte polohu ochranného krytu (11) podle požadavků

příslušné práce. Odjišťovací páčku (1) stiskněte nahoru

aotočte ochranný kryt (11) do požadované polohy.

u Ochranný kryt (11) nastavte tak, aby jiskry nelétaly

směrem kpracovníkovi.

u Ochranným krytem (11) smí být možné otáčet pouze

po stisknutí odjišťovací páčky (1)! Vopačném případě

se nesmí elektronářadí vžádném případě nadále

používat amusí se dát do servisu.

Upozornění: Kódovací výstupky na ochranném krytu (11)

zabezpečují, že lze namontovat pouze ochranný kryt, který je

vhodný pro toto elektrické nářadí.

Ochranný kryt pro dělení u Při dělení sbrusivem spojivem používejte vždy ochranný kryt pro dělení (13). u Při dělení kamene zajistěte dostatečné odsávání prachu.

Ochranný kryt pro dělení (13) se montuje stejně jako

ochranný kryt pro broušení (11).

Odsávací kryt pro dělení svodicími saněmi

Odsávací kryt pro dělení svodicími saněmi (20) se montuje

stejně jako ochranný kryt pro broušení (11).

Odsávací kryt pro broušení

Pro bezprašné broušení barev, laků aplastů ve spojení

stvrdokovovými hrncovými kotouči (8) můžete použít

odsávací kryt (6). Odsávací kryt (6) není vhodný pro

Kodsávacímu krytu (6) lze připojit vhodný vysavač Bosch.

Odsávací kryt (6) se montuje na ochranný kryt (11).

Kartáčový věnec je vyměnitelný.

Bosch Power Tools 1 609 92A 7WA | (18.08.2023)138 | Čeština

u Elektrické nářadí používejte pouze spřídavnou

Přídavnou rukojeť (4) našroubujte na hlavu převodovky

vzávislosti na způsobu práce vpravo nebo vlevo.

Přídavná rukojeť stlumením vibrací

Přídavná rukojeť stlumením

přijemnější abezpečnou

u Na přídavné rukojeti neprovádějte žádné změny.

Poškozenou přídavnou rukojeť dále nepoužívejte.

u Pro práci sgumovým brusným talířem (16) nebo

shrncovým kartáčem/ kotoučovým kartáčem/

vějířovým brusným kotoučem vždy namontujte

Ochranu rukou (15) upevněte pomocí přídavné rukojeti (4).

Montáž brusných nástrojů

u Před každou prací na elektronářadí vytáhněte

zástrčku ze zásuvky.

u Nedotýkejte se brusných arozbrušovacích kotoučů,

dokud nevychladnou. Kotouče se při práci silně

Vyčistěte brusné vřeteno (5) avšechny díly, které budete

Pro upnutí auvolnění brusných nástrojů stiskněte aretační

tlačítko vřetena (2), abyste brusné vřeteno zablokovali.

u Aretační tlačítko vřetena ovládejte, jen když je brusné

vřeteno zastavené. Jinak se může elektronářadí

Brusný/dělicí kotouč

Dbejte na rozměry brusných nástrojů. Průměr otvoru musí

odpovídat upínací přírubě. Nepoužívejte adaptéry ani

Při používání diamantových dělicích kotoučů dbejte na to,

aby se šipka směru otáčení na diamantovém dělicím kotouči

shodovala se směrem otáčení elektrického nářadí (viz šipku

směru otáčení na převodové hlavě).

Pořadí při montáži je vyobrazené na stránce sobrázky.

Pro upevnění brusného/dělicího kotouče našroubujte

upínací matici (9) autáhněte ji kolíkovým klíčem (viz

„ Rychloupínací matice “, Stránka138).

u Po montáži brusného nástroje před zapnutím

zkontrolujte, zda je brusný nástroj správně

namontovaný azda se může volně otáčet. Zajistěte,

aby se brusný nástroj nedotýkal ochranného krytu

Vupínací přírubě (7) je okolo středicího

nákružku nasazený plastový díl (těsnicí

kroužek). Pokud těsnicí kroužek chybí nebo

je poškozený, musí se upínací příruba (7)

před dalším používáním bezpodmínečně

Vějířový brusný kotouč

u Při práci svějířovým brusným kotoučem vždy

namontuje ochranu rukou (15).

u Při práci sgumovým brusným talířem (16) vždy

namontuje ochranu rukou (15).

Pořadí při montáži je vyobrazené na stránce sobrázky.

Našroubujte kruhovou matici (18) autáhněte ji kolíkovým

Hrncový kartáč/ kotoučový kartáč

u Při práci shrncovým kartáčem nebo kotoučovým

kartáčem vždy namontuje ochranu rukou (15).

Pořadí při montáži je vyobrazené na stránce sobrázky.

Hrncový kartáč/ kotoučový kartáč musí být možné na brusné

vřeteno našroubovat natolik, aby pevně doléhal kpřírubě

brusného vřetena na konci závitu brusného vřetena.

Utáhněte hrncový kartáč/ kotoučový kartáč stranovým

Rychloupínací matice

Pro jednoduchou výměnu brusného vřetena bez použití

dalších nástrojů můžete místo upínací matice (9) použít

rychloupínací matici (10).

u Rychloupínací matice (10) se smí používat pouze pro

brusné nebo dělicí kotouče.

Používejte pouze bezvadné, nepoškozené rychloupínací

Při našroubování dbejte na to, aby popsaná strana

rychloupínací matice (10) nesměřovala kbrusnému

kotouči; šipka musí ukazovat na indexovou značku (23).

Stiskněte aretační tlačítko

vřetena (2), abyste brusné

vřeteno zablokovali. Pro

utažení rychloupínací

matice otáčejte silou

směru hodinových ručiček.

rychloupínací matici můžete

povolit rukou otáčením

rýhovaného kroužku proti

směru hodinových ručiček.

Zaseknutou rychloupínací

matici nikdy nepovolujte

kleštěmi, nýbrž použijte

kolíkový klíč. Kolíkový klíč

nasaďte podle znázornění

Schválené brusné nástroje

Můžete používat všechny brusné nástroje uvedené vtomto

Přípustné otáčky [min

], resp. přípustná obvodová rychlost

[m/s] použitých brusných nástrojů musí odpovídat

minimálně údajům vnásledující tabulce.

Zohledněte proto přípustné otáčky, resp. obvodovou

rychlost na etiketě brusného nástroje.

75 30 M 14 11000 45

Otočení převodové hlavy

u Před každou prací na elektronářadí vytáhněte

zástrčku ze zásuvky.

Převodovou hlavu můžete

otáčet vkrocích po 90°.

Díky tomu lze vypínač při

zvláštních pracovních

situacích nastavit do

příhodnější polohy pro

manipulaci, např. při dělení

svodicími saněmi (20)

Úplně vyšroubujte 4šrouby. Opatrně otočte převodovou

hlavu do nové polohy, aniž byste ji sejmuli zkrytu. Opět

Odsávání prachu/třísek

Prach zmateriálů, jako jsou nátěry sobsahem olova, některé

druhy dřeva, minerály akov, může být zdraví škodlivý.

Kontakt sprachem nebo vdechnutí mohou upracovníka

nebo osob nacházejících se vblízkosti vyvolat alergické

reakce a/nebo onemocnění dýchacích cest.

Určitý prach, jako dubový nebo bukový prach, je pokládán za

karcinogenní, zvláště ve spojení spřídavnými látkami pro

ošetření dřeva (chromát, ochranné prostředky na dřevo).

Materiál obsahující azbest smějí opracovávat pouze

– Pokud možno používejte pro daný materiál vhodné

– Zajistěte dobré větrání pracoviště.

– Je doporučeno nosit ochrannou dýchací masku střídou

Dodržujte předpisy pro obráběné materiály platné

u Zabraňte hromadění prachu na pracovišti. Prach se

u Dbejte na správné síťové napětí! Napětí zdroje proudu

musí souhlasit súdaji na typovém štítku

elektronářadí. Elektronářadí označené 230V smí být

provozováno ina 220V.

Při provozu elektronářadí snapájením zmobilních zdrojů

proudů (generátorů), které nemají dostatečné rezervy

výkonu, resp. vhodnou regulaci napětí sposílením

rozběhového proudu, může při zapnutí dojít kpoklesu

výkonu nebo netypickému chování.

Dbejte na to, aby byl zdroj proudu, který používáte, vhodný,

zejména co se týká síťového napětí asíťové frekvence.

Omezení rozběhového proudu

Omezení rozběhového proudu omezuje výkon při zapnutí

elektronářadí aumožňuje provoz na pojistkách 16A.

Pro spuštění elektronářadí posuňte vypínač (3) dopředu.

Pro zajištění vypínače (3) vypínač (3) vpředu stiskněte, aby

Pro vypnutí elektronářadí uvolněte vypínač (3), resp. pokud

je zaaretovaný, vypínač (3) krátce vzadu stiskněte apak ho

u Brusné nástroje před použitím zkontrolujte. Brusný

nástroj musí být bezvadně namontovaný amusí se

volně otáčet. Proveďte zkušební chod po dobu

minimálně 1minuty bez zatížení. Nepoužívejte

poškozené, neokrouhlé nebo vibrující brusné

nástroje. Poškozené brusné nástroje mohou prasknout

azpůsobit poranění.

Ochrana proti opětovnému zapnutí

Ochrana proti opětovnému zapnutí zabraňuje

nekontrolovanému rozběhu elektronářadí po přerušení

přívodu elektrického proudu.

Pro opětovné spuštění nastavte vypínač (3) do vypnuté

polohy aelektronářadí znovu zapněte.

Bosch Power Tools 1 609 92A 7WA | (18.08.2023)140 | Čeština

Při určitých rušivých impulzech může ve vzácných případech

dojít kaktivaci ochrany proti opětovnému zapnutí. Vtom

případě se elektrické nářadí vypne ajeho stav zůstane

zachovaný. Elektrické nářadí lze znovu spustit uvolněním

aopětovným stisknutím vypínače(3).

Konstantní elektronika

Konstantní elektronika udržuje počet otáček při běhu

naprázdno apři zatížení téměř konstantní azaručuje

rovnoměrný pracovní výkon.

u Před každou prací na elektronářadí vytáhněte

zástrčku ze zásuvky.

u Pozor při řezání drážek do nosných zdí, viz část

„Upozornění ke statice“.

u Obrobek upněte, pokud neleží bezpečně působením

u Nezatěžujte elektronářadí natolik, aby se zastavilo.

u Po velkém zatížení nechte elektronářadí ještě několik

minut běžet naprázdno, aby nástroj vychladl.

u Elektronářadí nepoužívejte sdělicím brusným

u Nedotýkejte se brusných arozbrušovacích kotoučů,

dokud nevychladnou. Kotouče se při práci silně

u Nikdy nepoužívejte dělicí kotouče khrubování.

Nejlepšího pracovního výsledku při hrubování dosáhnete při

úhlu nastavení 30° až 40°. Pohybujte elektronářadím

smírným přítlakem sem atam. Obrobek se tak příliš

nezahřeje, nezabarví se anevzniknou rýhy.

Vějířový brusný kotouč

Svějířovým brusným kotoučem (příslušenství) můžete

brousit iklenuté povrchy aprofily. Vějířové brusné kotouče

mají podstatně delší životnost, jsou méně hlučné améně se

při broušení zahřívají než běžné brusné kotouče.

u Při dělení sbrusivem spojivem používejte vždy

ochranný kryt pro dělení (13).

Při rozbrušování pracujte smírným posuvem přizpůsobeným

řezanému materiálu. Na robzrušovací kotouč netlačte,

nenatáčejte ho do šikmé polohy anekmitejte sním.

Dobíhající rozbrušovací kotouče nepřibrzďujte bočním

Elektrické nářadí je nutné

vést vždy protiběžně. Jinak

hrozí nebezpečí, že dojde

kjeho nekontrolovanému

vytlačení zřezu. Při řezání

profilů ačtyřhranných

trubek je nejlepší nasadit

nářadí vmístě nejmenšího

u Při dělení kamene zajistěte dostatečné odsávání

u Noste ochrannou masku proti prachu.

u Elektronářadí se smí používat pouze pro řezání/

Pro dělení kamene používejte nejlépe diamantový dělicí

Při použití odsávacího krytu pro dělení svodicími saněmi

(20) musí být vysavač schválený pro odsávání kamenného

prachu. Firma Bosch nabízí vhodné vysavače.

Zapněte elektronářadí

anasaďte ho přední částí

vodicích saní na obrobek.

Posunujte elektronářadí

obráběnému materiálu.

Při dělení mimořádně

tvrdých materiálů, např.

betonu svysokým podílem

kameniva, se může diamantový dělicí kotouč přehřívat atím

poškodit. Jasně na to ukazuje jiskření po obvodu

diamantového dělicího kotouče.

Vtakovém případě přerušte dělení anechte diamantový

dělicí kotouč běžet naprázdno snejvyššími otáčkami, aby

Citelně se zpomalující postup práce ajiskření po obvodu

kotouče jsou známkou ztupeného diamantového dělicího

kotouče. Můžete ho znovu naostřit krátkými řezy do

abrazivního materiálu, např. vápencového pískovce.

Upozornění ke statice

Na drážky do nosných zdí se vztahuje norma DIN1053

část1 nebo specifická ustanovení pro příslušné země. Tyto

předpisy je bezpodmínečně nutné dodržovat. Před začátkem

práce se poraďte sodpovědným statikem, architektem nebo

příslušným stavbyvedoucím.

u Před každou prací na elektronářadí vytáhněte

zástrčku ze zásuvky.

u Udržujte elektronářadí avětrací otvory čisté, aby

pracovalo dobře abezpečně.

1 609 92A 7WA | (18.08.2023) Bosch Power ToolsSlovenčina | 141 u Při použití vextrémních podmínkách používejte pokud možno vždy odsávací zařízení. Často vyfukujte

větrací otvory apřed nářadí zapojte proudový chránič.

Při řezání kovů se může uvnitř elektronářadí usazovat

vodivý prach. To může negativně ovlivnit ochrannou

izolaci elektronářadí.

Příslušenství pečlivě ukládejte azacházejte sním opatrně.

Je-li nutná výměna přívodního kabelu, nechte ji provést

firmou Bosch nebo autorizovaným servisem pro

elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti.

Zákaznická služba aporadenství ohledně použití

Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě

vašeho výrobku atéž knáhradním dílům. Rozkladové

výkresy ainformace onáhradních dílech najdete také na:

Vpřípadě dotazů knašim výrobkům apříslušenství vám

ochotně pomůže poradenský tým Bosch.

Vpřípadě veškerých otázek aobjednávek náhradních dílů

bezpodmínečně uveďte 10místné věcné číslo podle

typového štítku výrobku.

Robert Bosch odbytová s.r.o.

Bosch Service Center PT K Vápence 1621/16

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho

stroje nebo náhradní díly online.

Tel.: +420 519 305700

Další adresy servisů najdete na:

www.bosch-pt.com/serviceaddresses

Elektronářadí, příslušenství aobaly odevzdejte kekologické

Elektronářadí nevyhazujte do domovního

Podle evropské směrnice 2012/19/EU oodpadních

elektrických aelektronických zařízeních ajejí realizace

vnárodních zákonech se již nepoužitelné elektronářadí musí

shromažďovat odděleně od ostatního odpadu aodevzdat

kekologické recyklaci.

Při nesprávné likvidaci mohou odpadní elektrická

aelektronická zařízení kvůli případnému obsahu

nebezpečných látek poškodit životní prostředí alidské

Všeobecné bezpečnostné výstrahy – elektrické

Uschovajte tieto výstrahy apokyny, aby ste ich mali

achladničky. Ak je telo uzemnené, hrozí zvýšené riziko

če sluchu, znižujú riziko poranenia.

u Vyhýbajte sa neúmyselnému uvedeniu elektrického

náradia do činnosti. Pred zasunutím zástrčky do

zásuvky a/alebo pred pripojením akumulátora, pred

uchopením alebo prenášaním elektrického náradia sa

vždy presvedčte, či je elektrické náradie vypnuté.

u Vykonávajte pravidelnú údržbu elektrického náradia.

alebo či nie sú blokované, zlomené alebo poškodené,

elektrického náradia. Pred použitím náradia dajte po-

škodené súčiastky vymeniť. Nedostatočná údržba

elektrického náradia spôsobila mnoho úrazov.

u Rezné nástroje udržiavajte ostré ačisté. Starostlivo

Všeobecné bezpečnostné výstrahy pre obrusovanie,

slušenstvo možno pripojiť na vaše elektrické náradie,

respirátor proti prachu, chrániče sluchu, rukavice

u Ak vykonávate prácu, kde sa môže obrábacie prí-

slušenstvo dostať do kontaktu so skrytou elektroin-

štaláciou alebo vlastným napájacím káblom, držte

elektrické náradie za izolované uchopovacie plochy.

u Nespúšťajte elektrické náradie, ak ho držíte pri sebe.

Náhodný kontakt srotujúcim príslušenstvom by mohlo za-

chytiť váš odev apritiahnuť ho na vaše telo.

u Pravidelne čistite vetracie otvory elektrického nára-

sledku spätného rázu.

né pre vaše elektrické náradie ašpecifický chránič na-

miestne energetické podniky. Kontakt selektrickým

Prosím, všimnite si obrázky vprednej časti návodu na použí-

Používanie vsúlade surčením

Výkon W 630 630 660 820

Hodnoty hlučnosti zistené podľa EN60745-2-3.

Úroveň hluku elektrického náradia pri použití váhového filtra

A je typicky: 91 dB(A); úroveň akustického výkonu 102

dB(A). Neistota K= 3 dB.

toto ručné elektrické náradie použije na iné druhy použitia,

elektrického náradia avkladacích nástrojov, udržiavanie

kého náradia aochranný

umožňuje prácu so znížený-

Pri použití diamantových rezacích kotúčov dbajte na to, aby

kou, otáčaním ryhovaného

krúžka oproti smeru chodu

hodinových ručičiek. Za-

seknutú rýchloupínaciu

maticu nikdy nepovoľujte

Schválené brúsne nástroje

u Dodržte napätie siete! Napätie zdroja elektrického

vypínač (3) dopredu.

predu tak, aby zapadol.

keď je zaaretovaný, potlačte vypínač (3) krátko vzadu nadol

Ochrana pred opätovným spustením zabraňuje nekontrolo-

vanému spusteniu elektrického náradia po prerušení dodáv-

ky elektrického prúdu.

Na opätovné uvedenie do prevádzky dajte vypínač (3) do

u Nepoužívajte toto elektrické náradie so stojanom na

vždy vedené protibežne.

Inak hrozí nebezpečenstvo,

že bude nekontrolovane

vytlačené zrezu. Pri rezaní

opracovávanému materiálu.

Príslušenstvo skladujte aošetrujte starostlivo.

konať Bosch alebo niektoré autorizované stredisko služieb

ohrozeniam bezpečnosti.

odpadu zdomácnosti!

látok škodlivý vplyv na životné prostredie aľudské zdravie.

EU prohlášení oshodě

Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje

všechna příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu

snásledujícími normami:

Technicke podklady u: *
