električnih alata. Brusne ploče za velike električne alate

Lončasta četka/pločasta četka

četkom zaštitu za ruku 18.

Lončasta/pločasta četka mora toliko da se zavrne na brusno

odeljek „Uputstva za statiku“.

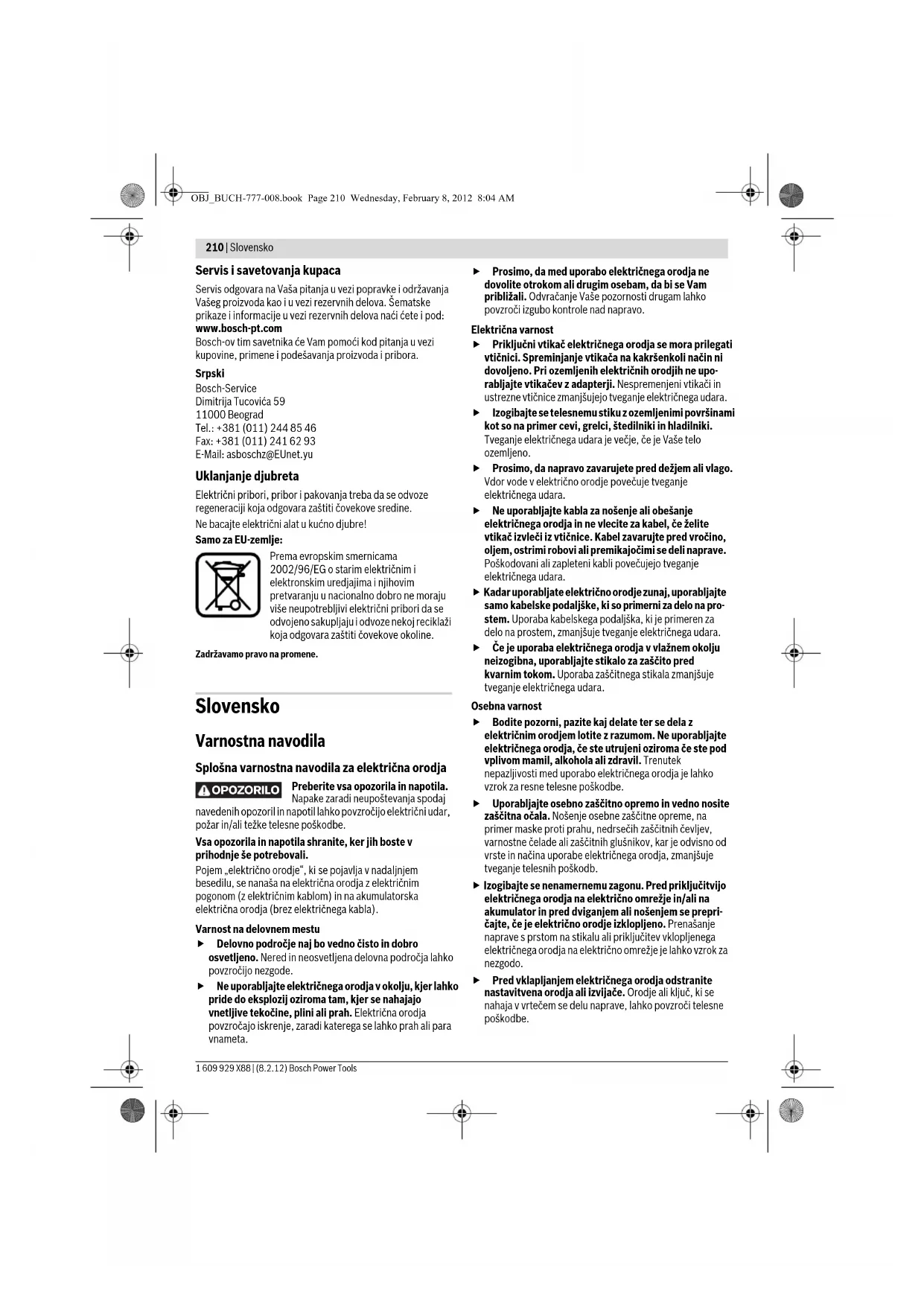

Splošna varnostna navodila za električna orodja

Preberite vsa opozorila in napotila.

Napake zaradi neupoštevanja spodaj

navedenih opozoril in napotil lahko povzročijo električni udar,

požar in/ali težke telesne poškodbe.

Vsa opozorila in napotila shranite, ker jih boste v

prihodnje še potrebovali.

Pojem „električno orodje“, ki se pojavlja v nadaljnjem

besedilu, se nanaša na električna orodja z električnim

pogonom (z električnim kablom) in na akumulatorska

električna orodja (brez električnega kabla).

Varnost na delovnem mestu

f Delovno področje naj bo vedno čisto in dobro

osvetljeno. Nered in neosvetljena delovna področja lahko

f Ne uporabljajte električnega orodja v okolju, kjer lahko

pride do eksplozij oziroma tam, kjer se nahajajo

vnetljive tekočine, plini ali prah. Električna orodja

povzročajo iskrenje, zaradi katerega se lahko prah ali para

f Prosimo, da med uporabo električnega orodja ne

dovolite otrokom ali drugim osebam, da bi se Vam

približali. Odvračanje Vaše pozornosti drugam lahko

povzroči izgubo kontrole nad napravo.

f Priključni vtikač električnega orodja se mora prilegati

vtičnici. Spreminjanje vtikača na kakršenkoli način ni

dovoljeno. Pri ozemljenih električnih orodjih ne upo-

rabljajte vtikačev z adapterji. Nespremenjeni vtikači in

ustrezne vtičnice zmanjšujejo tveganje električnega udara.

f Izogibajte se telesnemu stiku z ozemljenimi površinami

kot so na primer cevi, grelci, štedilniki in hladilniki.

Tveganje električnega udara je večje, če je Vaše telo

f Prosimo, da napravo zavarujete pred dežjem ali vlago.

Vdor vode v električno orodje povečuje tveganje

f Ne uporabljajte kabla za nošenje ali obešanje

električnega orodja in ne vlecite za kabel, če želite

vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino,

oljem, ostrimi robovi ali premikajočimi se deli naprave.

Poškodovani ali zapleteni kabli povečujejo tveganje

f Kadar uporabljate električno orodje zunaj, uporabljajte

samo kabelske podaljške, ki so primerni za delo na pro-

stem. Uporaba kabelskega podaljška, ki je primeren za

delo na prostem, zmanjšuje tveganje električnega udara.

f Če je uporaba električnega orodja v vlažnem okolju

neizogibna, uporabljajte stikalo za zaščito pred

kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje

tveganje električnega udara.

f Bodite pozorni, pazite kaj delate ter se dela z

električnega orodja, če ste utrujeni oziroma če ste pod

vplivom mamil, alkohola ali zdravil. Trenutek

nepazljivosti med uporabo električnega orodja je lahko

vzrok za resne telesne poškodbe.

f Uporabljajte osebno zaščitno opremo in vedno nosite

zaščitna očala. Nošenje osebne zaščitne opreme, na

primer maske proti prahu, nedrsečih zaščitnih čevljev,

varnostne čelade ali zaščitnih glušnikov, kar je odvisno od

vrste in načina uporabe električnega orodja, zmanjšuje

tveganje telesnih poškodb.

f Izogibajte se nenamernemu zagonu. Pred priključitvijo

električnega orodja na električno omrežje in/ali na

akumulator in pred dviganjem ali nošenjem se prepri-

čajte, če je električno orodje izklopljeno. Prenašanje

naprave s prstom na stikalu ali priključitev vklopljenega

električnega orodja na električno omrežje je lahko vzrok za

f Pred vklapljanjem električnega orodja odstranite

nastavitvena orodja ali izvijače. Orodje ali ključ, ki se

nahaja v vrtečem se delu naprave, lahko povzroči telesne

f Izogibajte se nenormalni telesni drži. Poskrbite za

trdno stojišče in za stalno ravnotežje. Tako boste v

nepričakovanih situacijah električno orodje lahko bolje

naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali

f Če je na napravo možno montirati priprave za

odsesavanje ali prestrezanje prahu, se prepričajte, če

so le-te priključene in če se pravilno uporabljajo.

Uporaba priprave za odsesavanje prahu zmanjšuje

zdravstveno ogroženost zaradi prahu.

Skrbna uporaba in ravnanje z električnimi orodji

f Ne preobremenjujte naprave. Pri delu uporabljajte

električna orodja, ki so za to delo namenjena. Z

ustreznim električnim orodjem boste v navedenem

zmogljivostnem področju delali bolje in varneje.

f Ne uporabljajte električnega orodja s pokvarjenim

stikalom. Električno orodje, ki se ne da več vklopiti ali

izklopiti, je nevarno in ga je potrebno popraviti.

vtičnice in/ali odstranite akumulator. Ta previdnostni

ukrep preprečuje nenameren zagon električnega orodja.

f Električna orodja, katerih ne uporabljate, shranjujte

izven dosega otrok. Osebam, ki naprave ne poznajo ali

niso prebrale teh navodil za uporabo, naprave ne

dovolite uporabljati. Električna orodja so nevarna, če jih

uporabljajo neizkušene osebe.

f Skrbno negujte električno orodje. Kontrolirajte

brezhibno delovanje premičnih delov naprave, ki se ne

smejo zatikati. Če so ti deli zlomljeni ali poškodovani do

te mere, da ovirajo delovanje električnega orodja, jih je

potrebno pred uporabo naprave popraviti. Slabo

vzdrževana električna orodja so vzrok za mnoge nezgode.

f Rezalna orodja vzdržujte tako, da bodo vedno ostra in

čista. Skrbno negovana rezalna orodja z ostrimi robovi se

manj zatikajo in so lažje vodljiva.

f Električna orodja, pribor, vsadna orodja in podobno

uporabljajte ustrezno tem navodilom. Pri tem

upoštevajte delovne pogoje in dejavnost, ki jo boste

opravljali. Uporaba električnih orodij v namene, ki so

drugačni od predpisanih, lahko privede do nevarnih

f Vaše električno orodje naj popravlja samo kvalificirano

strokovno osebje ob obvezni uporabi originalnih

rezervnih delov. Tako bo zagotovljena ohranitev varnosti

Varnostna opozorila za kotne brusilnike

Skupna opozorila za brušenje, brušenje z brusnim

papirjem, delo z žičnimi ščetkami, poliranje in rezanje

f To električno orodje se lahko uporablja za brušenje,

brušenje z brusnim papirjem, brušenje z žično ščetko,

ter kot brusilni in rezalni stroj. Upoštevajte vsa

opozorila, navodila, slikovne prikaze in podatke, ki ste

jih prejeli skupaj z električnim orodjem. Zaradi

nespoštovanja spodaj navedenih navodil lahko pride do

električnega udara, požara in/ali težkih telesnih poškodb.

f To električno orodje ni primerno za poliranje. Vrste

uporabe, za katere električno orodje ni predvideno, lahko

ogrozijo Vašo varnost in povzročijo telesne poškodbe.

f Ne uporabljajte pribora, ki ga proizvajalec za to orodje

ni specialno predvidel in katerega uporabe ne

priporoča. Zgolj dejstvo, da lahko nek pribor pritrdite na

Vaše električno orodje, še ne zagotavlja varne uporabe.

f Dovoljeno število vrtljajev vsadnega orodja mora biti

najmanj tako visoko kot maksimalno število vrtljajev,

ki je navedeno na električnem orodju. Pribor, ki se vrti

hitreje kot je dovoljeno, se lahko zlomi in leti naokrog.

f Zunanji premer in debelina vsadnega orodja morata

ustrezati meram Vašega električnega orodja. Napačno

dobro zavarovati ali nadzorovati.

f Brusilni koluti, prirobnice, brusilni krožniki in drug

pribor se morajo natančno prilegati na brusilno vreteno

Vašega električnega orodja. Vsadna orodja, ki se

natančno ne prilegajo brusilnemu vretenu električnega

orodja, se vrtijo neenakomerno, zelo močno vibrirajo in

lahko povzročijo izgubo nadzora nad napravo.

f Ne uporabljajte poškodovanih vsadnih orodij. Pred

vsako uporabo preglejte brusilne kolute, če se ne

luščijo oziroma če nimajo razpok, brusilne krožnike, če

nimajo razpok oziroma če niso močno obrabljeni ali

izrabljeni, žične ščetke pa, če nimajo zrahljanih ali

odlomljenih žic. Če pade električno orodje ali vsadno

orodje na tla, poglejte, če ni poškodovano in

uporabljajte samo nepoškodovana vsadna orodja. Po

kontroli in vstavljanju vsadnega orodja se ne zadržujte

v ravnini vrtečega se vsadnega orodja, kar velja tudi za

druge osebe v bližini. Električno orodje naj eno minuto

deluje z najvišjim številom vrtljajev. Poškodovana

vsadna orodja se največkrat zlomijo med tem preizkusnim

f Uporabljajte osebno zaščitno opremo. Odvisno od

vrste uporabe si nataknite zaščitno masko čez cel

obraz, zaščito za oči ali zaščitna očala. Če je potrebno,

nosite zaščitno masko proti prahu, zaščitne glušnike,

zaščitne rokavice ali specialni predpasnik, ki Vas bo

zavaroval pred manjšimi delci materiala, ki nastajajo

pri brušenju. Oči je treba zavarovati pred tujki, ki nastajajo

pri različnih vrstah uporabe naprave in letijo naokrog.

Zaščitna maska proti prahu ali dihalna maska morata

filtrirati prah, ki nastaja pri uporabi. Predolgo

izpostavljanje glasnemu hrupu ima lahko za posledico

f Pazite, da bodo druge osebe varno oddaljene od

Vašega delovnega območja. Vsak, ki stopi na delovno

območje, mora nositi osebno zaščitno opremo.

Odlomljeni delci obdelovanca ali zlomljena vsadna orodja

lahko odletijo stran in povzročijo telesne poškodbe, tudi

izven neposrednega delovnega območja.

f Če izvajate dela, pri katerih lahko vstavno orodje pride

v stik s skritimi omrežnimi napeljavami ali z lastnim

omrežnim kablom, smete napravo držati le na

izoliranem ročaju. Stik z napeljavo, ki je pod napetostjo,

lahko povzroči, da so tudi kovinski deli naprave pod

napetostjo, kar lahko povzroči električni udar.

f Omrežnega kabla ne približujte vrtečemu se vsadnemu

orodju. Če izgubite nadzor nad električnim orodjem, lahko

orodje prereže ali zagrabi kabel, Vaša roka pa zaide v

vrteče se vsadno orodje.

f Ne odlagajte električnega orodja, dokler se vsadno

orodje popolnoma ne ustavi. Vrteče se vsadno orodje

lahko pride v stik z odlagalno površino, zaradi česar lahko

izgubite nadzor nad električnim orodjem.

f Električno orodje naj medtem, ko ga prenašate

naokrog, ne deluje. Vrteče se vsadno orodje lahko zaradi

naključnega kontakta zagrabi Vaše oblačilo in se zavrta v

f Prezračevalne reže Vašega električnega orodja morate

redno čistiti. Ventilator motorja povleče v ohišje prah in

velika količina nabranega prahu je lahko vzrok za električno

f Ne uporabljajte električnega orodja v bližini gorljivih

materialov. Ti materiali se lahko zaradi iskrenja vnamejo.

f Ne uporabljajte vsadnih orodij, ki za hlajenje

potrebujejo tekočino. Uporaba vode ali drugih tekočin

lahko povzroči električni udar.

Povratni udarec in ustrezna opozorila

f Povratni udarec je nenadna reakcija, ki nastane zaradi

zagozdenja ali blokiranja vrtečega se vsadnega orodja, na

primer brusilnega koluta, brusilnega krožnika, žične ščetke

in podobnega. Zagozdenje ali blokiranje ima za posledico

takojšnjo ustavitev vrtečega se vsadnega orodja.

Nekontrolirano električno orodje se zaradi tega pospešeno

premakne v smer, ki je nasprotna smeri vrtenja vsadnega

Če se na primer brusilni kolut zatakne ali zablokira v

obdelovancu, se lahko rob brusilnega koluta, ki je

potopljen v obdelovanec, zaplete vanj in brusilni kolut se

odlomi ali povzroči povratni udarec. Brusilni kolut se nato

premakne proti uporabniku ali proč od njega, odvisno od

smeri vrtenja brusilnega koluta na mestu blokiranja.

Blokirni koluti se lahko pri tem tudi zlomijo.

Povratni udarec je posledica napačne ali pomanjkljive

uporabe električnega orodja. Preprečite ga lahko z

ustreznimi previdnostnimi ukrepi. Navedeni so v

nadaljevanju besedila.

f Dobro držite električno orodje in premaknite telo in

roke v položaj, v katerem boste lahko prestregli moč

povratnega udarca. Če je na voljo dodatni ročaj, ga

obvezno uporabljajte in tako zagotovite najboljše

možno nadziranje moči povratnih udarcev ali

reakcijskih momentov pri zagonu naprave. Z ustreznimi

previdnostnimi ukrepi lahko uporabnik obvlada moč

povratnih udarcev in reakcijskih momentov.

f Nikoli z roko ne segajte v bližino vrtečih se vsadnih

orodij. V primeru povratnega udarca se lahko orodje

premakne čez Vašo roko.

f Ne približujte telesa področju, v katerega se lahko v

f Posebno previdno delajte v kotih, na ostrih robovih in

podobnih površinah. Preprečite, da bi vsadna orodja

odskočila od obdelovanca in se zagozdila. Vrteče se

vsadno orodje se v kotih, na ostrih robovih ali če odskoči,

zlahka zagozdi. To povzroči izgubo nadzora ali povratni

f Ne uporabljajte verižnih ali nazobčanih žaginih listov.

Ta vsadna orodja pogosto povzročijo povratni udarec ali

izgubo nadzora nad električnim orodjem.

orodje, ne boste mogli dobro zavarovati in so zato nevarna.

f Zaščitni pokrov morate varno namestiti na električnem

orodju in ga nastaviti tako, da se doseže največja mera

varnosti, to pomeni da je najmanjši možni del

brusilnega telesa obrnjen v smeri k uporabniku orodja.

Zaščitni pokrov pomaga pri zaščiti uporabnika pred

drobci, naključnim stikom z brusilnim telesom ter

iskricami, ki lahko zanetijo obleko.

f Brusila lahko uporabljate samo za vrste uporabe, ki jih

priporoča proizvajalec. Na primer: Nikoli ne brusite s

stransko ploskvijo rezalne plošče. Rezalne plošče so

namenjene odstranjevanju materiala z robom plošče.

Brusilo se lahko zaradi bočnega delovanja sile zlomi.

f Za izbrani brusilni kolut vedno uporabljajte

nepoškodovane vpenjalne prirobnice pravilne

velikosti in oblike. Ustrezne prirobnice podpirajo brusilni

kolut in tako zmanjšujejo nevarnost, da bi se kolut zlomil.

Prirobnice za rezalne plošče se lahko razlikujejo od

prirobnic za druge brusilne kolute.

f Ne uporabljajte obrabljenih brusilnih kolutov večjih

električnih orodij. Brusilni koluti za večja električna

orodja niso konstruirana za višje število vrtljajev, s katerimi

delujejo manjša električna orodja in se lahko zato zlomijo.

Ostala posebna opozorila za rezanje

f Izogibajte se blokiranju rezalne plošče ali premočnemu

pritiskanju na obdelovanec. Ne delajte pretirano

globokih rezov. Preobremenjenost rezalne plošče se

poveča, prav tako dovzetnost za zatikanje ali blokiranje in

s tem možnost povratnega udarca ali zloma brusila.

OBJ_BUCH-777-008.book Page 212 Wednesday, February 8, 2012 8:04 AMSlovensko | 213

Bosch Power Tools 1 609 929 X88 | (8.2.12)

f Izogibajte se področja pred in za vrtečo se rezalno

ploščo. Če boste rezalno ploščo, ki je v obdelovancu,

potisnili stran od sebe, lahko električno orodje v primeru

povratnega udarca skupaj z vrtečim se kolutom odleti

f Če se rezalna plošča zagozdi ali če prekinete z delom,

električno orodje izklopite in ga držite pri miru, dokler

se kolut popolnoma ne ustavi. Nikoli ne poskušajte

rezalne plošče, ki se še vrti, potegniti iz reza, ker lahko

plošča dosegla polno število vrtljajev in šele potem

previdno nadaljujte z rezanjem. V nasprotnem primeru

se lahko plošča zatakne, skoči iz obdelovanca ali povzroči

f Plošče ali velike obdelovance ustrezno podprite in tako

zmanjšajte tveganje povratnega udarca zaradi

zataknjene rezalne plošče. Veliki obdelovanci se lahko

zaradi lastne teže upognejo. Obdelovanec mora biti podprt

z obeh strani, pa tudi v bližini reza in na robu.

f Še posebno previdni bodite pri „rezanju žepov“ v

obstoječe stene ali v druga področja, v katera nimate

vpogleda. Pogrezajoča se rezalna plošča lahko pri

zarezovanju v plinske ali vodovodne cevi ter električne

vodnike in druge predmete povzroči povratni udarec.

Posebna opozorila za brušenje z brusnim papirjem

f Ne uporabljajte predimenzioniranih brusilnih listov,

temveč upoštevajte podatke proizvajalca o velikosti

žaginega lista. Brusilni listi, ki gledajo čez brusilni krožnik,

lahko povzročijo telesne poškodbe ali pa blokiranje in

trganje žaginega lista oziroma povratni udarec.

Posebna opozorila za delo z žičnimi ščetkami

f Upoštevajte dejstvo, da žična ščetka tudi med običajno

uporabo izgublja koščke žice. Žic zato ne

preobremenjujte s premočnim pritiskanjem na ščetko.

Koščki žice, ki letijo stran, lahko zelo hitro prodrejo skozi

tanko oblačilo in/ali kožo.

f Če je za delo priporočljiva uporaba zaščitnega pokrova,

preprečite, da bi se zaščitni pokrov in žična ščetka

dotikala. Premer diskastih in lončastih žičnih ščetk se

lahko zaradi pritiskanja nanje in zaradi delovanja

centrifugalnih sil poveča.

Nosite zaščitna očala.

f Za iskanje skritih oskrbovalnih vodov uporabljajte

ustrezne iskalne naprave ali se o tem pozanimajte pri

lokalnem podjetju za oskrbo z vodo, elektriko ali

plinom. Stik z električnim vodom lahko povzroči požar ali

električni udar. Poškodbe na plinovodu so lahko vzrok za

eksplozijo, vdor v vodovodno omrežje pa lahko povzroči

materialno škodo ali električni udar.

f Deblokirajte stikalo za vklop/izklop in ga pritisnite v

pozicijo izklopa v primeru, da se je prekinila oskrba z el.

energijo, npr. zaradi izpada toka ali izvleka omrežnega

stikala. Na ta način preprečite nekontroliran ponovni

f Ne dotikajte se brusilnih in rezalnih plošč, dokler se

niso ohladila. Plošče postanejo pri delu zelo vroče.

f Zavarujte obdelovanec. Obdelovanec bo proti

premikanju bolje zavarovan z vpenjalnimi pripravami ali s

primežem, kot če bi ga držali z roko.

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila. Napake

zaradi neupoštevanja spodaj navedenih

opozoril in napotil lahko povzročijo električni

udar, požar in/ali težke telesne poškodbe.

Razprite stran s sliko naprave in pustite to stran med branjem

navodil za uporabo odprto.

Uporaba v skladu z namenom

Električno orodje je primerno za rezanje, grobo struženje in

ščetkanje kovinskih in kamnitih materialov brez uporabe

Za rezanje z vezanimi brusilnimi sredstvi morate za rezanje

uporabiti poseben zaščitni pokrov.

Pri rezanju kamna morate poskrbeti za dovolj dobro

Z dovoljenimi brusilnimi orodji lahko električno orodje

uporabite tudi za brušenje z brusilnim papirjem.

Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na

prikaz električnega orodja na strani z grafiko.

1 Tipka za aretiranje vretena

2 Vklopno/izklopno stikalo

3 Dodatni ročaj (izolirana površina ročaja)

5 Zaščitni pokrov za brušenje

6 Vijak za fiksiranje zaščitnega pokrova

7 Prijemalna priribnica z O-prstanom

12 Lončasti kolut iz trdine*

13 Zaščitni pokrov za rezanje*

15 Zaščitni pokrov za brusni lonec*

17 Ključ z dvema luknjama, kolenast za brusni lonec*

19 Distančne ploščice*

20 Gumijasti brusilni krožnik*

25 Diamantna rezalna plošča*

Merilne vrednosti hrupa izračunane v skladu z EN 60745.

zvočnega tlaka 93 dB(A); nivo jakosti hrupa 104 dB(A).

Nezanesljivost meritve K=3 dB.

Nosite zaščitne glušnike!

Skupne vrednosti vibracij a

EN 60745 in se lahko uporabljajo za primerjavo električnih

obremenjenosti z vibracijami.

Naveden nivo vibracij predstavlja glavne uporabe

električnega orodja. Če pa se električno orodje uporablja še v

druge namene, z odstopajočimi vstavnimi orodji ali pri

nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To

lahko obremenjenosti z vibracijami med določenim obdobjem

uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibracijami morate

upoštevati tudi tisti čas, ko je naprava izklopljena in teče,

vendar dejansko ni v uporabi. To lahko ombremenjenost z

vibracijami preko celotnega obdobja dela občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito upravljalca

pred vpljivi vibracij, npr. Vzdrževanje električnega orodja in

vstavnih orodij, zegrevanje rok, organizacija delovnih

Nazivno število vrtljajev

Maks. dolžina navoja brusilnega vretena

Zaščita proti ponovnemu zagonu

Omejitev zagonskega toka

Nazivno število vrtljajev

Maks. dolžina navoja brusilnega vretena

Zaščita proti ponovnemu zagonu

Omejitev zagonskega toka

/II /II /II /II /II Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.

Samo za električna orodja brez zagonske omejitve: Vklopi električnega orodja imajo za posledico kratkotrajne padce napetosti. Pri neugodnih pogojih

v omrežju se lahko pojavijo motnje v delovanju drugih naprav. Pri omrežnih impendancah, ki znašajo manj kot 0,25 Ohm, motenj ni pričakovati.

OBJ_BUCH-777-008.book Page 214 Wednesday, February 8, 2012 8:04 AMSlovensko | 215

„Tehnični podatki“ ustreza naslednjim standardom oz.

Montaža zaščitnih priprav

f Pred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtikač iz vtičnice.

Opozorilo: Po lomu brusilnega koluta med obratovanjem ali pri

poškodovanju prijemal na zaščitnem pokrovu/na električnem

orodju, morate električno orodje takoj poslati na naslov servisa;

naslovi se nahajajo v odstavku „Servis in svetovanje“.

Zaščitni pokrov za brušenje

Namestite zaščitni pokrov 5 na steblo vretena. Položaj

zaščitnega pokrova 5 prilagodite zahtevam delovnega

postopka in aretirajte zaščitni pokrov 5 s fiksirnim vijakom 6.

f Zaščitni pokrov 5 naj bo nastavljen tako, da bo iskrenje

v smeri upravljalca onemogočeno.

Zaščitni pokrov za rezanje

f Pri rezanju z vezanimi brusilnimi sredstvi morate

vedno uporabiti zaščitni pokrov za rezanje 13.

f Pri rezanju kamna morate poskrbeti za dovolj dobro

Zaščitni pokrov za rezanje 13 se montira kot zaščitni pokrov

Odsesovalni pokrov za rezanje z drsnim vodilom

montira kot zaščitni pokrov za brušenje 5.

f Električno orodja uporabljajte samo skupaj z dodatnim

Odvisno od delovnega postopka privijte dodatni ročaj 3 na

f Pri delih z gumijastim brusilnim krožnikom 20 ali

lončasto ščetko/ploščato ščetko/pahljačastim

brusilnim kolutom naj bo ščitnik za roke 18 vedno

Ščitnik za roke 18 pritrdite z dodatnim ročajem 3.

Nontaža brusilnih orodij

f Pred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtikač iz vtičnice.

f Ne dotikajte se brusilnih in rezalnih plošč, dokler se

niso ohladila. Plošče postanejo pri delu zelo vroče.

Očistite brusilno vreteno 4 in vse dele, ki so predvideni za

Za pritrjevanje in sprostitev brusilnih orodij pritisnite tipko za

f Tipko za aretiranje vretena pritiskajte samo pri

mirujočem brusilnem vretenu. V nasprotnem primeru se

lahko električno orodje poškoduje.

Brusilni kolut/rezalna plošča

Upoštevajte dimenzije brusilnih orodij. Premer luknje se mora

ujemati s prijemalno prirobnico. Uporaba adapterjev ali

reducirnih komadov ni dovoljena.

Pri uporabi diamantnih rezalnih kolutov pazite, da se bosta

puščica smeri vrtenja na diamantnem rezalnem kolutu in smer

vrtenja električnega orodja (glejte puščico smeri vrtenja na

glavi gonila) ujemali.

Zaporedje montaže je prikazano na strani z grafiko.

Za pritrditev brusilnega koluta/rezalne plošče najprej privijte

napenjalno matico 9, nato pa vpnite kolut oziroma ploščo s

pomočjo ključa z dvema luknjama, glejte odstavek

„Hitrovpenjalna matica“.

f Preverite po montaži brusilnega orodja pred vklopom,

ali je brusilno orodje koretno montirano in ali se lahko

prosto vrti. Zagotovite, da se brusilno orodje ne dotika

zaščitnega pokrova ali drugih delov.

V prijemalni prirobnici 7 je okrog

centrirnega roba vstavljen del iz

umetne mase (O-obroč). Če O-obroč

manjka ali je poškodovan, se mora

f Za dela, kjer uporabljate pahljačaste brusilne kolute,

vedno montirajte ščitnik za roke 18.

Gumijasti brusilni krožnik

f Za dela, kjer uporabljate gumijaste brusilne krožnike

20, vedno montirajte ščitnik za roke 18.

Zaporedje montaže je prikazano na strani z grafiko.

Pred montažo gumijastega brusilnega krožnika 20 namestite

2 distančni ploščici 19 na brusilno vreteno 4.

Privijte okroglo matico 22 in jo zategnite s ključem z dvema

Lončasta ščetka/ploščata ščetka

f Za dela, kjer uporabljate krtačne lonce ali krtačne

kolute, vedno montirajte ščitnik za roke 18.

Zaporedje montaže je prikazano na strani z grafiko.

vreteno privita tako, da trdno nalega na prirobnici brusilnega

vretena na koncu navoja. Lončasto ščetko/ploščato ščetko

trdno privijte z viličastim ključem.

f Za dela, kjer uporabljate brusne lonce, montirajte

posebni zaščitni pokrov 15.

Hitrovpenjalna matica

Za enostavnejšo zamenjavo brusilnega orodja brez uporabe

dodatnih orodij lahko namesto napenjalne matice 9 uporabite

hitrovpenjalno matico 11.

f Hitrovpenjalna matica 11 se lahko uporablja samo za

brusilne kolute in rezalne plošče.

Uporabljajte samo brezhibne, nepoškodovane

hitrovpenjalne matice 11.

matice 11 obrnjena proč od brusilne plošče; puščica naj

hitrovpenjalno matico lahko

ne odvijajte s kleščami,

dvema luknjama. Ključ z

tako, kot je prikazano na sliki.

Dovoljena brusilna orodja

Uporabljate lahko vsa brusilna orodja, ki so navedena v tem

navodilu za uporabo.

Dovoljeno število vrtljajev [min

Upoštevajte torej dovoljeno število vrtljajev oziroma

obodno hitrost na etiketi brusilnega orodja.

Obračanje glave gonila

f Pred začetkom kakršnih koli del na električnem orodju

Glavo gonila lahko vrtite v

lahko vklopno/izklopno

primerih dela namestite v

ugodnejšo pozicijo za

rokovanje, npr. za rezalna

trdno privijte vse 4 vijake.

Odsesavanje prahu/ostružkov

f Prah nekaterih materialov kot npr. svinčenega premaza,

nekaterih vrst lesa, mineralov in kovin je lahko zdravju

škodljiv. Dotik ali vdihavanje tega prahu lahko povzroči

alergične reakcije in/ali obolenja dihal uporabnika ali oseb,

ki se nahajajo v bližini.

Določene vrste prahu kot npr. prah hrastovine ali bukovja

veljajo kot kancerogene, še posebej v povezavi z dodatnimi

snovmi za obdelavo lesa (kromat, zaščitno sredstvo za

les). Material z vsebnostjo azbesta smejo obdelovati le

– Po možnosti uporabljajte sesalnik prahu, ki je

primeren glede na vrsto materiala.

– Poskrbite za dobro zračenje delovnega mesta.

– Priporočamo, da nosite zaščitno masko za prah s

filtrirnim razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne

f Upoštevajte omrežno napetost! Napetost vira

električne energije se mora ujemati s podatki na tipski

ploščici električnega orodja. Orodje, ki je označeno z

230 V, lahko priključite tudi na napetost 220 V.

Pri uporabi električnega orodja z mobilnimi generatorji, ki

nimajo zadostne moči, oz.ki nimajo ustrezne regulacije

napetosti z ojačanjem zagonskega toka, lahko pride do izgube

moči ali netipičnega obnašanja pri vklopu.

Prosimo preverite ustreznost generatorja, ki ga uporabljate,

še posebej glede omrežne napetosti in frekvence.

Za vklop električnega orodja potisnite vklopno/izklopno

stikalo 2 naprej in ga nato pritisnite.

Za fiksiranje pritisnjenega vklopno/izklopnega stikala 2

potisnite vklopno/izklopno stikalo 2 še malo naprej.

Za vklop električnega orodja potisnite vklopno/izklopno

stikalo 2 naprej in ga nato pritisnite.

Za izklop električnega orodja vklopno/izklopno stikalo 2

f Pred uporabo morate brusilno orodje pregledati.

obračati. Opravite preizkusni tek brez obremenitve,

ki naj traja približno 1 minuto. Ne uporabljajte

poškodovanih, neuravnoteženih ali vibrirajočih

brusilnih orodij. Poškodovana brusilna orodja lahko

počijo in povzročijo telesne poškodbe.

Zaščita proti ponovnemu zagonu (GWS 22-180 JH/

GWS22-230JH/GWS24-180JH/GWS24-230JH/

GWS 26-180 JH/GWS 26-230 JH)

zagon električnega orodja po prekinitvi električnega toka.

Za ponoven vklop premaknite vklopno/izklopno stikalo 2 v

položaj izklopa in znova vklopite električno orodje.

Omejitev zagonskega toka (GWS 22-180 JH/

GWS22-230JH/GWS24-180JH/GWS24-230JH/

GWS 26-180 JH/GWS 26-230 JH)

Elektronska omejitev zagonskega toka omeji zmogljivost

električnega orodja pri vklopu in omogoča delovanje z

Opozorilo: Če električno orodje takoj po vklopu deluje s

polnim številom vrtljajev, sta izpadli pripravi: zagonska

omejitev in zaščita proti ponovnemu zagonu. V tem primeru

morate električno orodje nemudoma poslati na naslov

servisa; naslovi se nahajajo v poglavju „Servis in svetovanje“.

f Previdno pri zarezovanju v nosilne stene, glejte

odstavek „Opozorila glede statike“.

f Če lastna teža obdelovanca ne zadošča, da bi varno

nalegal na podlago, ga ustrezno vpnite.

f Nikoli ne obremenjujte električnega orodja do te mere,

f Pustite, da električno orodje po težki obremenitvi še

nekaj minut obratuje v praznem teku. Tako se vstavno

f Ne dotikajte se brusilnih in rezalnih plošč, dokler se

niso ohladila. Plošče postanejo pri delu zelo vroče.

f Ne uporabljajte električnega orodja skupaj s stojalom

za rezalno brušenje.

Opozorilo: Če električnega orodja ne uporabljajte, potegnite

vtič iz vtičnice. Električno orodje ima pri priključenem vtiču in

obstajajoči napetosti tudi v izklopljenem stanju še minimalno

f Za kosmačenje nikoli ne uporabljajte rezalnih plošč.

Najboljši delovni rezultat boste pri kosmačenju dosegli z

naklonskim kotom od 30° do 40°. Z zmernim pritiskanjem

S pahljačastim brusilnim kolutom (pribor) je možno tudi

obdelovanje izbočenih površin in profilov.

Pahljačasti brusilni koluti imajo bistveno daljšo življenjsko

dobo, nižji nivo hrupa in nižje brusilne temperature kot

navadni brusilni koluti.

vedno uporabiti zaščitni pokrov za rezanje 13.

materialu. Ne pritiskajte na rezalno ploščo in preprečite

zatikanje v obdelovanec in osciliranje.

Ustavljajoče se rezalne plošče ne skušajte zavirati tako, da bi

s strani v nasprotni smeri njenega vrtenja pritiskali nanjo.

Električno orodje vedno

nekontrolirano izpadlo

Pri rezanju profilov in četverorobih cevi je najbolje začeti pri

f Nosite zaščitno masko proti prahu.

f Električno orodje se lahko uporablja samo za suho

Pri rezanju kamnine morate vedno uporabiti diamantno

Pri uporabi odsesovalnega pokrova za rezanje z drsnim

delom drsnega vodila

obdelovanec. Električno

Pri rezanju posebno trdih obdelovancev, na primer betona z

visoko vsebnostjo prodnikov, se lahko diamantna rezalna

plošča segreje, kar povzroči poškodbe. Na to Vas nedvoumno

opozarja venec isker, ki se vrti skupaj s ploščo.

V takem primeru rezanje prekinite in ohladite diamantno

rezalno ploščo tako, da jo pustite delovati v prostem teku pri

najvišjem številu vrtljajev.

Opazno nazadovanje z delovnimi rezultati in venec isker

pomenita, da je diamantna rezalna plošča postala topa.

Nabrusite jo lahko s kratkimi rezi v abrazivni material, na

Opozorila glede statike

Zareze v nosilne stene ureja normativ DIN 1053 del 1 oziroma

določila, ki so specifična za posamezne države.

Te predpise je treba obvezno spoštovati. Pred začetkom del

se posvetujte z odgovornimi statiki, arhitekti ali s pristojnim

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

f Pred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtikač iz vtičnice.

f Električno orodje in prezračevalne reže naj bodo vedno

čisti, kar bo zagotovilo dobro in varno delo.

f Pri ekstremnih pogojih uporabe po možnosti

uporabljajte vedno odsesovalno pripravo. Pogosto

izpihujte prezračevalne zareze in predvklopite tokovno

zaščitno stikalo (FI). Prevodni prah, ki nastane pri

obdelavi kovin, se lahko nabira v notranjosti električnega

orodja. Pri tem se lahko poškoduje zaščitna izolacija

električnega orodja.

Bodite skrbni pri shranjevanju pribora in rokovanju z njim.

Da bi se izognili ogrožanju varnosti v primeru, da morate

nadomestiti priključni kabel, mora to storiti servis podjetja

Bosch ali pooblaščen servis za električna orodja Bosch.

Če bi kljub skrbnima postopkoma izdelave in preizkušanja

prišlo do izpada delovanja električnega orodja, naj popravilo

opravi servisna delavnica, pooblaščena za popravila

Boschevih električnih orodij.

V primeru dodatnih vprašanj in pri naročanju nadomestnih

delov brezpogojno navedite 10-mestno številko artikla, ki je

navedena na tipski ploščici naprave.

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja glede popravila

in vzdrževanja izdelka ter nadomestnih delov. Prikaze

razstavljenega stanja in informacije glede nadomestnih delov

se nahajajo tudi na internetnem naslovu:

Skupina svetovalcev podjetja Bosch vam bo z veseljem na

voljo pri vprašanjih glede nakupa, uporabe in nastavitve

Električnih orodij ne vrzite med gospodinjske odpadke!

V skladu z Direktivo 2002/96/ES Evropskega Parlamenta in Sveta o odpadni

električni in elektronski opremi (OEEO) in

njeni uresničitvi v nacionalnem pravu se

morajo električna orodja, ki niso več v

uporabi, ločeno zbirati ter okolju prijazno

zročiti električni udar.

odsisavanje prašine.

Lončaste četke/pločaste četke

kraju navoja brusnog vretena. Lončastu četku/pločastu četku

odsisavanje prašine.
