MANUAL DE UTILIZARE GWS 24230 H BOSCH

ro Instrucţiuni originale

Instrucţiuni privind siguranţa şi

Indicaţii generale de avertizare pentru scule

Citiţi toate indicaţiile de

avertizare şi instrucţiunile.

Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor

poate provoca electrocutare, incendii şi/sau răniri grave.

Păstraţi toate indicaţiile de avertizare şi instrucţiunile în

vederea utilizărilor viitoare.

Termenul de „sculă electrică“ folosit în indicaţiile de

avertizare se referă la sculele electrice alimentate de la reţea

(cu cablu de alimentare) şi la sculele electrice cu acumulator

(fără cablu de alimentare).

Siguranţa la locul de muncă

f Menţineţi-vă sectorul de lucru curat şi bine iluminat.

Dezordinea sau sectoarele de lucru neluminate pot duce la

f Nu lucraţi cu scula electrică în mediu cu pericol de

explozie, în care există lichide, gaze sau pulberi

inflamabile. Sculele electrice generează scântei care pot

aprinde praful sau vaporii.

f Nu permiteţi accesul copiilor şi al altor persoane în

timpul utilizării sculei electrice. Dacă vă este distrasă

atenţia puteţi pierde controlul asupra maşinii.

f Ştecherul sculei electrice trebuie să fie potrivit prizei

electrice. Nu este în nici un caz permisă modificarea

ştecherului. Nu folosiţi fişe adaptoare la sculele

electrice legate la pământ de protecţie. Ştecherele

nemodificate şi prizele corespunzătoare diminuează riscul

f Evitaţi contactul corporal cu suprafeţe legate la

pământ ca ţevi, instalaţii de încălzire, sobe şi frigidere.

Există un risc crescut de electrocutare atunci când corpul

vă este legat la pământ.

f Feriţi maşina de ploaie sau umezeală. Pătrunderea apei

într-o sculă electrică măreşte riscul de electrocutare.

f Nu schimbaţi destinaţia cablului folosindu-l pentru

transportarea sau suspendarea sculei electrice ori

pentru a trage ştecherul afară din priză. Feriţi cablul de

căldură, ulei, muchii ascuţite sau componente aflate în

mişcare. Cablurile deteriorate sau încurcate măresc riscul

f Atunci când lucraţi cu o sculă electrică în aer liber,

folosiţi numai cabluri prelungitoare adecvate şi pentru

mediul exterior. Folosirea unui cablu prelungitor adecvat

pentru mediul exterior diminuează riscul de electrocutare.

f Atunci când nu poate fi evitată utilizarea sculei

electrice în mediu umed, folosiţi un întrerupător

automat de protecţie împotriva tensiunilor

periculoase. Întrebuinţarea unui întrerupător automat de

protecţie împotriva tensiunilor periculoase reduce riscul

Siguranţa persoanelor

f Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi

raţional atunci când lucraţi cu o sculă electrică. Nu

folosiţi scula electrică atunci când sunteţi obosiţi sau

vă aflaţi sub influenţa drogurilor, a alcoolului sau a

medicamentelor. Un moment de neatenţie în timpul

utilizării maşinii poate duce la răniri grave.

f Purtaţi echipament personal de protecţie şi

întotdeauna ochelari de protecţie. Purtarea

echipamentului personal de protecţie, ca masca pentru

praf, încălţăminte de siguranţă antiderapantă, casca de

protecţie sau protecţia auditivă, în funcţie de tipul şi

utilizarea sculei electrice, diminuează riscul rănirilor.

f Evitaţi o punere în funcţiune involuntară. Înainte de a

introduce ştecherul în priză şi/sau de a introduce

acumulatorul în scula electrică, de a o ridica sau de a o

transporta, asiguraţi-vă că aceasta este oprită. Dacă

atunci când transportaţi scula electrică ţineţi degetul pe

întrerupător sau dacă porniţi scula electrică înainte de a o

racorda la reţeaua de curent, puteţi provoca accidente.

f Înainte de pornirea sculei electrice îndepărtaţi

dispozitivele de reglare sau cheile fixe din aceasta. Un

dispozitiv sau o cheie lăsată într-o componentă de maşină

care se roteşte poate duce la răniri.

f Evitaţi o ţinută corporală nefirească. Adoptaţi o poziţie

stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel

veţi putea controla mai bine maşina în situaţii neaşteptate.

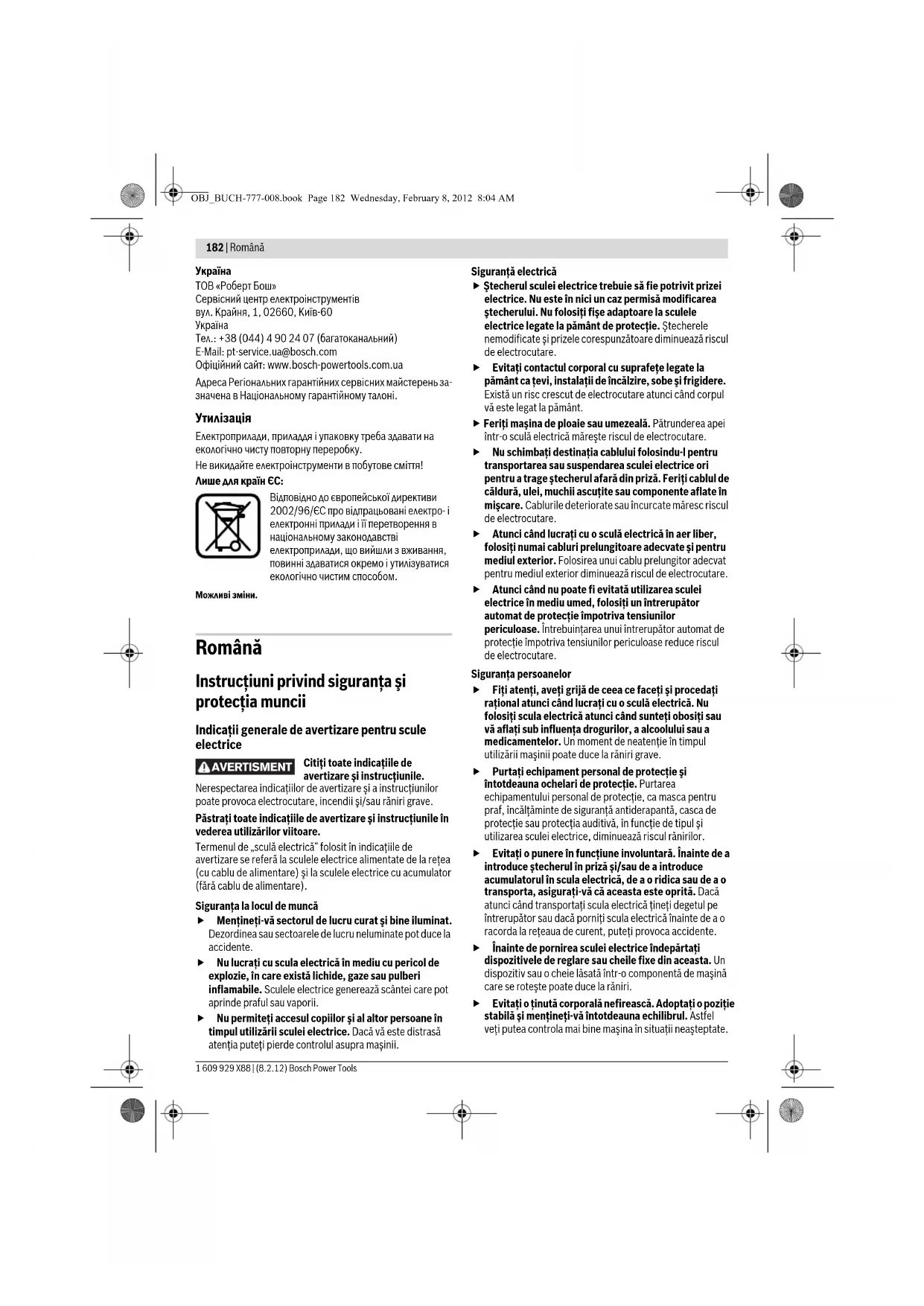

AVERTISMENT OBJ_BUCH-777-008.book Page 182 Wednesday, February 8, 2012 8:04 AMRomână | 183

Bosch Power Tools 1 609 929 X88 | (8.2.12)

f Purtaţi îmbrăcăminte adecvată. Nu purtaţi

îmbrăcăminte largă sau podoabe. Feriţi părul,

îmbrăcămintea şi mănuşile de piesele aflate în mişcare.

Îmbrăcămintea largă, părul lung sau podoabele pot fi

prinse în piesele aflate în mişcare.

f Dacă pot fi montate echipamente de aspirare şi

colectare a prafului, asiguraţi-vă că acestea sunt

racordate şi folosite în mod corect. Folosirea unei

instalaţii de aspirare a prafului poate duce la reducerea

Utilizarea şi manevrarea atentă a sculelor electrice

f Nu suprasolicitaţi maşina. Folosiţi pentru executarea

lucrării dv. scula electrică destinată acelui scop. Cu

scula electrică potrivită lucraţi mai bine şi mai sigur în

domeniul de putere indicat.

f Nu folosiţi scula elecrică dacă aceasta are

întrerupătorul defect. O sculă electrică, care nu mai

poate fi pornită sau oprită, este periculoasă şi trebuie

f Scoateţi ştecherul afară din priză şi/sau îndepărtaţi

acumulatorul, înainte de a executa reglaje, a schimba

accesorii sau de a pune maşina la o parte. Această

măsură de prevedere împiedică pornirea involuntară a

f Păstraţi sculele electrice nefolosite la loc inaccesibil

copiilor. Nu lăsaţi să lucreze cu maşina persoane care

nu sunt familiarizate cu aceasta sau care nu au citit

aceste instrucţiuni. Sculele electrice devin periculoase

atunci când sunt folosite de persoane lipsite de

f Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă

componentele mobile ale sculei electrice funcţionează

impecabil şi dacă nu se blochează, sau dacă există

piese rupte sau deteriorate astfel încât să afecteze

funcţionarea sculei electrice. Înainte de utilizare daţi la

reparat piesele deteriorate. Cauza multor accidente a

fost întreţinerea necorespunzătoare a sculelor electrice.

f Menţineţi bine ascuţite şi curate dispozitivele de

tăiere. Dispozitivele de tăiere întreţinute cu grijă, cu

tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi

f Folosiţi scula electrică, accesoriile, dispozitivele de

lucru etc. conform prezentelor instrucţiuni. Ţineţi cont

de condiţiile de lucru şi de activitatea care trebuie

desfăşurată. Folosirea sculelor electrice în alt scop decât

pentru utilizările prevăzute, poate duce la situaţii

f Încredinţaţi scula electrică pentru reparare numai

personalului de specialitate, calificat în acest scop,

repararea făcându-se numai cu piese de schimb

originale. Astfel veţi fi siguri că este menţinută siguranţa

Instrucţiuni de siguranţă pentru polizoare

Indicaţii de avertizare comune pentru şlefuire, şlefuire cu

hârtie abrazivă, lucrul cu perii de sârmă şi tăiere

f Această sculă electrică se va folosi ca polizor, maşină

de şlefuit cu hârtie abrazivă, perie de sârmă şi maşină

specială de retezat cu disc abraziv. Respectaţi toate

avertismentele, instrucţiunile, reprezentările şi datele

primite împreună cu scula electrică. În cazul în care nu

veţi respecta următoarele instrucţiuni, se poate ajunge la

electrocutare, incendii şi/sau răniri grave.

f Această sculă electrică nu este adecvată pentru

lustruire. Utilizările care nu sunt recomandate pentru

această sculă electrică pot cauza situaţii periculoase şi

f Nu folosiţi accesorii care nu sunt prevăzute şi

recomandate în mod special de către producător

pentru această sculă electrică. Faptul în sine că

accesoriul respectiv poate fi montat pe scula

dumneavoastră electrică nu garantează în niciun caz

utilizarea lui sigură.

f Turaţia admisă a accesoriului trebuie să fie cel puţin

egală cu turaţia maximă indicată pe scula electrică. Un

accesoriu care se roteşte mai repede decât este admis, se

poate rupe, iar bucăţile desprinse pot zbura în toate

f Diametrul exterior şi grosimea dispozitivului de lucru

trebuie să corespundă datelor dimensionale ale sculei

dumneavoastră electrice. Dispozitivele de lucru greşit

dimensionate nu pot fi protejate sau controlate în

f Discurile de şlefuit, flanşele, discurile abrazive sau

celelalte accesorii trebuie să se potrivească exact pe

arborele de polizat al sculei dumneavoastră electrice.

Dispozitivele de lucru care nu se potrivesc exact pe

arborele de polizat al sculei dumneavoastră electrice, se

rotesc neuniform, vibrează foarte puternic şi pot duce la

pierderea controlului.

f Nu folosiţi dispozitive de lucru deteriorate. Înainte de

fiecare utilizare controlaţi dacă dispozitivele de lucru

ca discurile de şlefuit nu sunt sparte şi fisurate, dacă

discurile abrazive nu sunt fisurate, uzate sau foarte

tocite, dacă periile de sârmă nu prezintă fire desprinse

sau rupte. Dacă scula electrică sau dispozitivul de lucru

cade pe jos, verificaţi dacă nu s-a deteriorat sau folosiţi

un dispozitiv de lucru nedeteriorat. După ce aţi

controlat şi montat dispozitivul de lucru, ţineţi

persoanele aflate în preajmă în afara planului de

rotaţie al dispozitivului de lucru şi lăsaţi scula electrică

să funcţioneze un minut la turaţia nominală. De cele mai

multe ori, dispozitivele de lucru deteriorate se rup în

această perioadă de probă.

f Purtaţi echipament personal de protecţie. În funcţie de

utilizare, purtaţi o protecţie completă a feţei, protecţie

pentru ochi sau ochelari de protecţie. Dacă este cazul,

purtaţi mască de protecţie împotriva prafului,

protecţie auditivă, mănuşi de protecţie sau şorţ special

OBJ_BUCH-777-008.book Page 183 Wednesday, February 8, 2012 8:04 AM184 | Română

1 609 929 X88 | (8.2.12) Bosch Power Tools

care să vă ferească de micile aşchii şi particule de

material. Ochii trebuie protejaţi de corpurile străine aflate

în zbor, apărute în cursul diferitelor aplicaţii. Masca de

protecţie împotriva prafului sau masca de protecţie a

respiraţiei trebuie să filtreze praful degajat în timpul

utilizării. Dacă sunteţi expuşi timp îndelungat zgomotului

puternic, vă puteţi pierde auzul.

f Aveţi grijă ca celelalte persoane să păstreze o distanţă

sigură faţă de sectorul dumneavoastră de lucru.

Oricine pătrunde în sectorul de lucru trebuie să poarte

echipament personal de protecţie. Fragmente din piesa

de lucru sau din dispozitivele rupte pot zbura necontrolat şi

provoca răniri chiar în afara sectorului direct de lucru.

f Prindeţi scula electrică numai de mânerele izolate

atunci când executaţi lucrări pe parcursul cărora

dispozitivul de lucru poate nimeri conductori electrici

ascunşi sau propriul cablu de alimentare. Contactul cu

un cablu aflat sub tensiune poate pune sub tensiune şi

componentele metalice ale sculei electrice şi duce la

f Ţineţi cablul de alimentare departe de accesoriile care

se rotesc. Dacă pierdeţi controlul asupra maşinii, cablul

de alimentare poate fi tăiat sau prins iar mâna sau braţul

dumneavoastră poate nimeri sub accesoriul care se

f Nu puneţi niciodată jos scula electrică înainte ca

accesoriul să se fi oprit complet. Accesoriul care se

roteşte poate ajunge în contact cu suprafaţa de sprijin, fapt

care vă poate face să pierdeţi controlul asupra sculei

f Nu lăsaţi scula electrică să funcţioneze în timp ce o

transportaţi. În urma unui contact accidental cu

accesoriul care se roteşte, acesta vă poate prinde

îmbrăcămintea şi chiar pătrunde în corpul dumneavoastră.

f Curăţaţi regulat fantele de aerisire ale sculei

dumneavoastră electrice. Ventilatorul motorului atrage

praf în carcasă iar acumularea puternică de pulberi

metalice poate provoca pericole electrice.

f Nu folosiţi scula electrică în apropierea materialelor

inflamabile. Scânteile pot duce la aprinderea acestor

f Nu folosiţi accesorii care necesită agenţi de răcire

lichizi. Folosirea apei sau a altor agenţi de răcire lichizi

poate duce la electrocutare.

Recul şi avertismente corespunzătoare

f Reculul este reacţia bruscă apărută la agăţarea sau

blocarea unui accesoriu care se roteşte, cum ar fi un disc

de şlefuit, un disc abraziv, o perie de sârmă, etc. Agăţarea

sau blocarea duce la oprirea bruscă a accesoriului care se

roteşte. Aceasta face, ca scula electrică necontrolată să fie

accelerată în punctul de blocare, în sens contrar direcţiei

de rotaţie a accesoriului.

Dacă, de exemplu, un disc de şlefuit se agaţă sau se

blochează în piesa de lucru, marginea discului de şlefuit

care penetrează direct piesa de lucru se poate agăţa în

aceasta şi duce astfel la smulgerea discului de şlefuit sau

poate provoca recul. Discul de şlefuit se va deplasa către

operator sau în sens opus acestuia, în funcţie de direcţia

de rotaţie a discului în punctul de blocare. În această

situaţie discurile de şlefuit se pot chiar rupe.

Un recul este consecinţa utilizării greşite sau defectuoase

a sculei electrice. El poate fi împiedicat prin măsuri

preventive adecvate, precum cele descrise în continuare.

f Ţineţi bine scula electrică şi aduceţi-vă corpul şi

braţele într-o poziţie în care să puteţi controla forţele

de recul. Folosiţi întotdeauna un mâner suplimentar, în

caz că acesta există, pentru a avea un control maxim

asupra forţelor de recul sau a momentelor de reacţie la

turaţii înalte. Operatorul poate stăpâni forţele de recul şi

de reacţie prin măsuri preventive adecvate.

f Nu apropiaţi niciodată mâna de accesoriile aflate în

mişcare de rotaţie. În caz de recul accesoriul se poate

deplasa peste mâna dumneavoastră.

f Evitaţi să staţionaţi cu corpul în zona de mişcare a

sculei electrice în caz de recul. Reculul proiectează scula

electrică într-o direcţie opusă mişcării discului de şlefuit

din punctul de blocare.

f Lucraţi extrem de atent în zona colţurilor, muchiilor

ascuţite, etc. Împiedicaţi ricoşarea accesoriului de pe

piesa de lucru şi blocarea acestuia. Accesoriul aflat în

mişcare de rotaţie are tendinţa să se blocheze în colţuri, pe

muchii ascuţite sau când ricoşează în urma izbirii. Aceasta

duce la pierderea controlului sau la recul.

f Nu folosiţi pânze de ferăstrău pentru lemn sau pânze

dinţate. Asemenea dispozitive de lucru provoacă frecvent

recul sau duc la pierderea controlului asupra sculei

Avertismente speciale privind şlefuirea şi tăierea

f Folosiţi numai corpuri abrazive admise pentru scula

dumneavoastră electrică şi o apărătoare de protecţie

prevăzută pentru aceste corpuri abrazive. Corpurile

abrazive care nu sunt prevăzute pentru această sculă

electrică nu pot fi acoperite şi protejate suficient, fiind

f Apărătoarea de protecţie trebuie să fie bine montată

pe scula electrică şi, pentru un maxim de siguranţă, să

fie astfel reglată încât numai o o porţiune infimă din

corpul abraziv să rămână neacoperită în partea dinspre

operator. Apărătoarea de protecţie are rolul de a proteja

operatorul de fragmentele desprinse din corpul abraziv, de

contactul cu acesta cât şi scânteile degajate, care i-ar

putea aprinde îmbrăcămintea.

f Corpurile abrazive trebuie folosite numai pentru

posibilităţile de utilizare recomandate. De exemplu: nu

şlefuiţi cu partea laterală a unui disc de tăiere. Discurile

de tăiere sunt destinate îndepărtării de material cu

marginea discului. Exercitarea unei forţe laterale asupra

acestui corp abraziv poate duce la ruperea sa.

f Folosiţi întotdeauna flanşe de prindere nedeteriorate

având dimensiuni şi forme corespunzătoarte discului

de şlefuit ales de dumneavoastră. Flanşele adecvate

sprijină discul de şlefuit diminuând astfel pericolul ruperii

acestuia. Flanşele pentru discuri de tăiere pot fi diferite

faţă de flanşele pentru alte discuri de şlefuit.

OBJ_BUCH-777-008.book Page 184 Wednesday, February 8, 2012 8:04 AMRomână | 185

Bosch Power Tools 1 609 929 X88 | (8.2.12)

f Nu întrebuinţaţi discuri de şlefuit uzate provenind de la

scule electrice mai mari. Discurile de şlefuit pentru

sculele electrice mai mari nu sunt concepute pentru

turaţiile mai ridicate ale sculelor electrice mai mici şi se pot

Alte avertismente speciale privind tăierea

f Evitaţi blocarea discului de tăiere sau o apăsare prea

puternică. Nu executaţi tăieri exagerat de adânci. O

supraîncărcare a discului de tăiere măreşte solicitarea

acestuia şi tendinţa sa de a devia, de a se răsuci în piesa de

lucru sau de a se bloca, apărând astfel posibilitatea unui

recul sau a ruperii corpului abraziv.

f Evitaţi zona din faţa şi din spatele discului de tăiere

care se roteşte. Dacă deplasaţi discul de tăiere în piesa de

lucru în direcţie opusă dumneavoastră, în caz de recul,

scula electrică împreună cu discul care se roteşte pot fi

proiectate direct spre dumneavoastră.

f Dacă discul de tăiere se blochează sau dacă întrerupeţi

lucrul, deconectaţi scula electrică şi nu o mişcaţi până

când discul se opreşte complet. Nu încercaţi niciodată

să extrageţi discul de tăiere din tăietură, altfel se poate

produce un recul. Stabiliţi şi îndepărtaţi cauza blocării

f Nu reporniţi niciodată scula electrică cât timp aceasta

se mai află încă în piesa de lucru. Lăsaţi discul de tăiere

să atingă turaţia nominală şi numai după aceea

continuaţi să tăiaţi cu precauţie. În caz contrar discul se

poate agăţa, sări afară din piesa de lucru sau provoca recul.

f Sprijiniţi plăcile sau piesele de lucru mari pentru a

diminua riscul reculului cauzat de blocarea discului de

tăiere. Piesele mari se pot încovoia sub propria greutate.

De aceea, piesa de lucru trebuie sprijinită pe ambele părţi,

atât în apropierea liniei de tăiere cât şi pe margine.

f Fiţi extrem de atenţi în cazul „tăierii de cavităţi“ în

pereţi deja existenţi sau în alte sectoare fără

vizibilitate. La penetrarea în sectorul vizat, discul de

tăiere poate cauza recul dacă nimereşte în conducte de gaz

sau de apă, conductori electrici sau alte obiecte.

Avertismente speciale privind şlefuirea cu hârtie abrazivă

f Nu întrebuinţaţi foi abrazive supradimensionate ci

respectaţi indicaţiile fabricantului privitoare la

dimensiunile foilor abrazive. Foile abrazive care

depăşesc marginile discului abraziv, pot cauza răniri

precum şi agăţarea, ruperea foilor abrazive, sau pot duce

Avertismente speciale privind lucrul cu periile de sârmă

f Ţineţi seama de faptul că peria de sârmă pierde bucăţi

de sârmă chiar în timpul utilizării obişnuite. Nu

suprasolicitaţi firele de sârmă printr-o apăsare prea

puternică. Bucăţile de sârmă desprinse pot pătrunde cu

uşurinţă prin îmbrăcămintea subţire şi/sau în piele.

f Dacă se recomandă o apărătoare de protecţie,

împiedicaţi contactul dintre apărătoarea de protecţie

şi peria de sârmă. Discurile-perie şi periile-oală îşi pot

mări diametrul sub acţiunea presiunii de apăsare şi a

Avertismente suplimentare

Purtaţi ochelari de protecţie.

f Folosiţi detectoare adecvate pentru a localiza conducte

de alimentare ascunse sau adresaţi-vă în acest scop

regiei locale furnizoare de utilităţi. Contactul cu

conductorii electrici poate duce la incendiu şi

electrocutare. Deteriorarea unei conducte de gaz poate

provoca explozii. Spargerea unei conducte de apă cauzează

pagube materiale sau poate duce la electrocutare.

f Atunci când alimentarea cu energie electrică ete

întreruptă, de exemplu în cazul unei pene de curent,

deblocaţi întrerupătorul pornit/oprit şi aduceţi-l în

poziţia oprit sau scoateţi ştecherul afară din priza de

curent. Astfel va fi împiedicată repornirea necontrolată a

f Nu atingeţi discurile de şlefuire şi de tăiere înainte ca

acestea să se fi răcit. Discurile se încălzesc foarte

puternic în timpul lucrului.

f Asiguraţi piesa de lucru. O piesă de lucru fixată cu

dispozitive de prindere sau într-o menghină este ţinută mai

sigur decât cu mâna dumneavoastră.

Descrierea produsului şi a

Citiţi toate indicaţiile de avertizare şi

instrucţiunile. Nerespectarea indicaţiilor de

avertizare şi a instrucţiunilor poate provoca

electrocutare, incendii şi/sau răniri grave.

Vă rugăm să desfăşuraţi pagina pliantă cu redarea maşinii şi să

o lăsaţi desfăşurată cât timp citiţi instrucţiunile de folosire.

Utilizare conform destinaţiei

Scula electrică este destinată tăierii, degroşării şi perierii

materialelor metalice şi a pietrei fără a se utiliza apă.

Pentru tăierea cu materiale abrazive aglomerate trebuie să se

folosească o apărătoare de protecţie specială pentru tăiere.

La tăierea pietrei trebuie să se asigure aspirarea

corespunzătoare a prafului.

Echipată cu dispozitivele de şlefuire admise, scula electrică

poate fi folosită pentru şlefuire cu hârtie abrazivă.

Numerotarea elementelor componente se referă la schiţa

sculei electrice de pe pagina grafică.

1 Tastă de blocare ax

2 Întrerupător pornit/oprit

3 Mâner suplimentar (suprafaţă de prindere izolată)

5 Apărătoare de protecţie pentru şlefuire

6 Şurub de fixare pentru apărătoarea de protecţie

7 Flanşă de prindere pentru garnitura inelară

OBJ_BUCH-777-008.book Page 185 Wednesday, February 8, 2012 8:04 AM186 | Română

1 609 929 X88 | (8.2.12) Bosch Power Tools

9 Piuliţă de strângere

10 Cheie de şplinturi pentru piuliţe de strângere*

11 Piuliţă de strângere rapidă *

12 Disc-oală cu carburi metalice*

13 Apărătoare de protecţie pentru tăiere*

15 Apărătoare de protecţie pentru oala de şlefuit*

17 Cheie cotită pentru şplinturi pentru oala de şlefuit*

18 Apărătoare de mână*

19 Şaibe de distanţare*

20 Disc abraziv din cauciuc*

24 Apărătoare de aspirare pentru tăierea cu sanie de

26 Mâner (suprafaţă de prindere izolată)

*Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de

livrare standard. Puteţi găsi accesoriile complete în programul

nostru de accesorii.

Informaţie privind zgomotul/vibraţiile

Valorile măsura te pentru zgomot au fost determinate conform

Nivelul presiunii sonore evaluat A al sculei electrice este în

mod normal: nivel presiune sonoră 93 dB(A); nivel putere

sonoră 104 dB(A). Incertitudine K=3 dB.

Purtaţi aparat de protecţie auditivă!

Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii)

şi incertitudinea K au fost determinate conform EN 60745:

Şlefuire plană (degroşare): a

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost

măsurat conform unei proceduri de măsurare standardizate

în EN 60745 şi poate fi utilizat la compararea diferitelor scule

electrice. El poate fi folosit şi pentru evaluarea provizorie a

solicitării vibratorii.

Nivelul specificat al vibraţiilor se referă la cele mai frecvente

utilizări ale sculei electrice. În eventualitatea în care scula

electrică este utilizată pentru alte aplicaţii, împreună cu alte

accesorii decât cele indicate sau nu beneficiază de o

întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de

la valoarea specificată. Aceasta poate amplifica considerabil

solicitarea vibratorie de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în

calcul şi intervalele de timp în care scula electrică este

deconectată sau funcţionează, dar nu este utilizată efectiv.

Această metodă de calcul ar putea duce la reducerea consi-

derabilă a valorii solicitării vibratorii pe întreg intervalul de lucru.

Stabiliţi măsuri de siguranţă suplimentare pentru protejarea

utilizatorului împotriva efectului vibraţiilor, ca de exemplu:

întreţinerea sculei electrice şi a accesoriilor, menţinerea

căldurii mâinilor, organizarea proceselor de muncă.

JH Număr de identificare

Lungime maximă filet arbore de polizat

Protecţie la repornire

Limitarea curentului de pornire

JH Număr de identificare

Lungime maximă filet arbore de polizat

OBJ_BUCH-777-008.book Page 186 Wednesday, February 8, 2012 8:04 AMRomână | 187

Bosch Power Tools 1 609 929 X88 | (8.2.12)

Declaraţie de conformitate

Declarăm pe proprie răspundere că produsul descris la

paragraful „Date tehnice“ este în conformitate cu următoarele

standarde şi documente normative: EN 60745 conform

prevederilor Directivelor 2011/65/UE, 2004/108/CE,

Documentaţie tehnică (2006/42/CE) la:

Montarea echipamentelor de protecţie

f Înaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

Indicaţie: După ruperea discului de şlefuit în timpul

funcţionării sculei electrice sau în cazul deteriorării

dispozitivelor de prindere de pe apărătoarea de protecţie/

scula electrică, aceasta din urmă trebuie trimisă neîntârziat la

centrul de asistenţă tehnică post-vânzări, adresele vezi

paragraful „Serviciu de asistenţă tehnică post-vânzări şi

consultanţă clienţi“.

Apărătoare de protecţie pentru şlefuire

Puneţi apărătoarea de protecţie 5 pe gulerul axului. Potriviţi

poziţia apărătorii de protecţie 5 în funcţie de cerinţele

procesului de lucru şi blocaţi apărătoarea de protecţie 5 cu

şurubul de fixare 6.

f Reglaţi astfel apărătoarea de protecţie 5, încât aceasta

să împiedice zborul scânteilor în direcţia operatorului.

Apărătoare de protecţie pentru tăiere

f La tăierea cu materiale abrazive aglomerate folosiţi

întotdeauna apărătoarea de protecţie pentru tăiere 13.

f La tăierea pietrei asiguraţi aspirarea corespunzătoare

Apărătoarea de protecţie pentru tăiere 13 se montează la fel

ca apărătoarea de protecţie pentru şlefuire 5.

Apărătoare de aspirare cu sanie de ghidare

Apărătoarea de aspirare pentru tăierea cu sanie de gihidare

24 se montează la fel ca apărătoarea de protecţie pentru

f Folosiţi scula electrică numai împreună cu mânerul

Înşurubaţi mânerul suplimentar 3 în funcţie de modul de

lucru, în partea stângă sau dreaptă a capului angrenajului.

f Pentru lucrul cu discul abraziv din cauciuc 20 sau cu

peria-oală/discul-perie/discul de şlefuit în evantai

montaţi întotdeauna apărătoarea de mână 18.

Fixaţi apărătoarea de mână 18 cu mânerul suplimentar 3.

Montarea accesoriilor

f Înaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

f Nu atingeţi discurile de şlefuire şi de tăiere înainte ca

acestea să se fi răcit. Discurile se încălzesc foarte

puternic în timpul lucrului.

Curăţaţi arborele de polizat 4 şi toate componentele ce

Pentru fixarea şi desprinderea accesoriilor, apăsaţi tasta de

blocare a arborelui 1 pentru a imobiliza arborele de polizat.

f Acţionaţi tasta de blocare a arborelui numai atunci

când arborele de polizat se află în repaus. Altfel scula

electrică se poate deteriora.

Disc de şlefuit/disc de tăiere

Respectaţi dimensiunile dispozitivelor de şlefuit. Diametrul

găurii trebuie să se potrivească cu flanşa de prindere. Nu

folosiţi adaptoare sau reductoare.

În cazul utilizării discurilor diamantate aveţi grijă ca săgeata

indicatoare a direcţiei de rotaţie de pe discul diamantat şi

direcţia de rotaţie a sculei electrice (vezi săgeata indicatoare

a direcţiei de rotaţie de pe capul angrenajului) să coincidă.

Ordinea operaţiilor de montaj este expusă la pagina grafică.

Protecţie la repornire

Limitarea curentului de pornire

/II /II /II /II /II Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite şi al unor modele de execuţie specifice anumitor ţări,

aceste speificaţii pot varia.

Numai pentru sculele electrice care nu sunt prevăzute cu limitarea curentului de pornire: Procedurile de conectare generează căderi de tensiune de

scurtă durată. În cazul reţelelor slabe este posibilă afectarea celorlalte aparate şi echipamente racordate la acestea. La impedanţe de reţea mai mici de

0,25 ohmi nu sunt de aşteptat deranjamente.

de strângere 9 şi fixaţi-o cu cheia pentru şplinturi, vezi

paragraful „Piuliţa de strângere rapidă“.

f După montarea dispozitivului de şlefuit verificaţi, după

pornirea sculei electrice, dacă dispozitivul de şlefuit

este montat corect şi dacă se poate roti liber. Asiguraţi-

vă că dispozitivul de şlefuit nu se freacă de apărătoarea

de protecţie sau de alte piese.

În flanşa de prindere 7, în jurul gulerului

de centrare este montată o piesă din

plastic (garnitură inelară). În cazul în

care garnitura inelară lipseşte sau

este deteriorată, flanşa de prindere 7

trebuie neapărat înlocuită înainte de

Disc de şlefuit în evantai

f Pentru a lucra cu discul de şlefuit în evantai montaţi

întotdeauna mai întâi apărătoarea de mână 18.

f Pentru a lucra cu discul abraziv 20 montaţi întotdeauna

mai întâi apărătoarea de mână 18.

Ordinea operaţiilor de montaj este expusă la pagina grafică.

Înaintea montării discului abraziv 20 puneţi mai întâi cele 2

şaibe de distanţare 19 pe arborele de polizat 4.

Înşurubaţi piuliţa rotundă 22 şi strângeţi-o cu cheia pentru

Perie-oală/disc-perie

f Înainte de a lucra cu peria-oală sau cu discul-perie

montaţi întotdeauna apărătoarea de mână 18.

Ordinea operaţiilor de montaj este expusă la pagina grafică.

Peria-oală/discul-perie trebuie să se poată înşuruba într-atât

pe arborele de polizat, încât să se rezeme strâns pe flanşa

arborelui de polizat de la capătul filetului arborelui de polizat.

Strângeţi bine peria-oală/discul-perie cu o cheie fixă.

f Pentru a lucra cu oala de şlefuit montaţi apărătoarea de

protecţie specială 15.

Oala de şlefuit 16 ar trebui să iasă afară de sub apărătoarea de

protecţie 15 numai atât cât este absolut necesar pentru

fiecare caz de prelurare în parte. Reglaţi poziţia apărătoarei

de protecţie 15 la cota respectivă.

Ordinea operaţiilor de montaj este expusă la pagina grafică.

Înşurubaţi piuliţa de strângere 9 şi strângeţi-o bine cu cheia

cotită pentru şplinturi 17.

Piuliţa de strângere rapidă

Pentru înlocuirea simplă a accesoriilor fără a utiliza alte

unelte, puteţi folosi în locul piuliţei de strângere 9 piuliţa de

strângere rapidă 11.

f Piuliţa de strângere rapidă 11 se va folosi numai pentru

discuri de şlefuire sau pentru discuri de tăiere.

Folosiţi numai o piuliţă de strângere rapidă 11 impecabilă,

Aveţi grijă la înşurubare, ca partea inscripţionată a

piuliţei de strângere rapidă 11 să nu fie îndreptată spre

discul de şlefuit; săgeata trebuie să arate spre marcajul

Apăsaţi tasta de blocare a

arborelui 1 pentru a fixa

arborele de polizat. Pentru a

fixa bine piuliţa de strângere

rapidă, rotiţi puternic discul

de şlefuit în sensul mişcării

acelor de ceasornic.

Puteţi slăbi o piuliţă de

strângere rapidă fixată

nedeteriorată, rotind cu

mâna, în sens contrar

mişcării acelor de ceasornic,

Nu slăbiţi niciodată cu

cleştele o piuliţă înţepenită,

ci folosiţi cheia pentru

şplinturi. Puneţi cheia

pentru şplinturi conform

Dispozitive de şlefuit admise

Puteţi folosi toate dispozitivele de şlefuit menţionate în

prezentele instrucţiuni de folosire.

Turaţia admisă [rot./min] resp. viteza periferică [m/s] a

dispozitivelor de şlefuit utilizate trebuie să fie cel puţin egale

cu valorile din tabelul următor.

De aceea, ţineţi seama de turaţia resp. viteza periferică

admisă, menţionată pe eticheta dispozitivului de şlefuit.

Bosch Power Tools 1 609 929 X88 | (8.2.12)

Rotirea capului angrenajului

f Înaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

angrenajului în paşi de

întrerupătorul pornit/

manevrare în situaţii

lucrările de tăiere cu

apărătoarea de aspirare şi sania de ghidare 24 sau pentru

Deşurubaţi complet cele 4 şuruburi. Basculaţi atent capul

angrenajului şi fără a demonta carcasa pentru a-l aduce în

noua poziţe. Strângeţi din nou bine cele 4 şuruburi.

Aspirarea prafului/aşchiilor

f Pulberile rezultate din prelucrarea de materiale cum sunt

vopselele pe bază de plumb, anumite tipuri de lemn,

minerale şi metal pot fi dăunătoare sănătăţii. Atingerea sau

inspirarea acestor pulberi poate provoca reacţii alergice

şi/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau

a le persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulberea de lemn de stejar sau

de fag sunt considerate a fi cancerigene, mai ales îm

combinaţie cu materiale de adaos utilizate la prelucrarea

lemnului (cromat, substanţe de protecţie a lemnului).

Materialele care conţin azbest nu pot fi prelucrate decât de

– Folosiţi pe cât posibil o instalaţie de aspirare a prafului

adecvată pentru materialul prelucrat.

– Asiguraţi buna ventilaţie a locului de muncă.

– Este recomandabil să se utilizeze o mască de protecţie

a respiraţiei având clasa de filtrare P2.

Respectaţi prescripţiile din ţara dumneavoastră

referitoare la materialele de prelucrat.

f Evitaţi acumulările şi depunerile de praf la locul de

muncă. Pulberile se pot aprinde cu uşurinţă.

f Atenţie la tensiunea reţelei de alimentare! Tensiunea

sursei de curent trebuie să coincidă cu datele de pe

plăcuţa indicatoare a tipului sculei electrice. Sculele

electrice inscripţionate cu 230 V pot funcţiona şi

În cazul alimentării sculei electrice de la generatoare mobile

de curent electric, care nu dispun de suficiente rezerve de

putere, respectiv de o reglare corespunzătoare a tensiunii cu

amplificarea curentului de pornire, sunt posibile pierderi de

putere sau un comportament anormal la conectare.

Vă rugăm să vă asiguraţi că generatorul de curent utilizat de

dumneavoastră este adecvat pentru alimentarea acestei

Pentru punerea în funcţiune a sculei electrice împingeţi

înainte întrerupătorul pornit/oprit 2 şi apoi apăsaţi-l.

Pentru fixarea întrerupătorului pornit/oprit 2 în poziţie

apăsată, împingeţi şi mai mult înainte întrerupătorul

Pentru oprirea sculei electrice eliberaţi întrerupătorul

pornit/oprit 2 respectiv, dacă acesta este blocat în poziţia

pornit, apăsaţi scurt întrerupătorul pornit/oprit 2 şi apoi

eliberaţi-l din nou.

Model de întrerupător fără dispozitiv de blocare (specific

Pentru punerea în funcţiune a sculei electrice împingeţi

înainte întrerupătorul pornit/oprit 2 şi apoi apăsaţi-l.

Pentru oprirea sculei electrice eliberaţi întrerupătorul

f Verificaţi dispozitivele de şlefuit înainte de a le utiliza.

Dispozitivul de şlefuit trebuie să fie montat impecabil

şi să se poată roti liber. Executaţi o probă de

funcţionare fără sarcină de cel puţin 1 minut. Nu

întrebuinţaţi dispozitive de şlefuit deteriorate, defor-

mate sau care vibrează. Dispozitivele de şlefuit

deteriorate se pot rupe şi cauza răniri.

Protecţie la repornire (GWS 22-180 JH/

GWS22-230JH/GWS24-180JH/GWS24-230JH/

GWS 26-180 JH/GWS 26-230 JH)

Protecţia la repornire împiedică pornirea necontrolată a

sculei electrice după o întrerupere a alimentării cu curent

Pentru repunerea în funcţiune a sculei electrice aduceţi

întrerupătorul pornit/oprit 2 în poziţia oprit şi reporniţi scula

Limitarea curentului de pornire (GWS 22-180 JH/

GWS22-230JH/GWS24-180JH/GWS24-230JH/

GWS 26-180 JH/GWS 26-230 JH)

Limitatorul electronic al curentului de pornire limitează

puterea în momentul conectării sculei electrice, făcând

posibilă exploatarea acesteia prin racordare la un circuit

electric protejat de o siguranţă de 16 A.

Indicaţie: Dacă imediat după conectare scula electrică

funcţionează la turaţia maximă, înseamnă că dispozitivul de

limitare a curentului de pornire şi protecţia la repornire s-a

defectat. Scula electrică trebuie trimisă neîntârziat la un

centru de asistenţă service, adresele vezi paragraful „Serviciu

de asistenţă tehnică post-vânzări şi consultanţă clienţi“.

Instrucţiuni de lucru

f Fiţi precauţi atunci când tăiaţi pereţii portanţi, vezi

paragraful „Indicaţii privind statica“.

f Fixaţi piesa de lucru cu dispozitive de prindere în

măsura în care stabilitatea acesteia nu este asigurată

de propria sa greutate.

OBJ_BUCH-777-008.book Page 189 Wednesday, February 8, 2012 8:04 AM190 | Română

1 609 929 X88 | (8.2.12) Bosch Power Tools

f Nu suprasolicitaţi scula electrică într-atât încât aceasta

să se oprească singură din funcţionare.

f După o solicitare puternică lăsaţi scula electrică să

meargă în gol încă câteva minute, pentru ca accesoriul

utilizat să se răcească.

f Nu atingeţi discurile de şlefuire şi de tăiere înainte ca

acestea să se fi răcit. Discurile se încălzesc foarte

puternic în timpul lucrului.

f Nu folosiţi scula electrică împreună cu un suport pentru

maşini de retezat cu disc abraziv.

Indicaţie: În caz de nefolosire scoateţi ştecherul afară din

priză. Dacă ştecherul este introdus în priză şi curentul electric

nu este întrerupt, chiar dacă este oprită, scula electrică

înregistrează totuşi un mic consum de energie electrică.

f Nu întrebuinţaţi niciodată discuri de tăiere pentru

Cu un unghi de atac între 30° şi 40° veţi obţine cele mai bune

rezultate la degroşare. Deplasaţi înainte şi înapoi scula

electrică apăsând-o moderat. În acest mod piesa de lucru nu

se va încălzi prea tare, nu-şi va modifica culoarea şi nu va

prezenta crestături.

Disc de şlefuit în evantai

Cu discul de şlefuit în evantai (accesoriu) puteţi prelucra şi

suprafeţe curbate şi profiluri.

Discurile de şlefuit în evantai au o durată de viaţă considerabil

mai îndelungată, niveluri mai reduse de zgomot şi dezvoltă

temperaturi mai reduse la şlefuire decât discurile de şlefuit

f La tăierea cu materiale abrazive aglomerate folosiţi

întotdeauna apărătoarea de protecţie pentru tăiere 13.

La tăiere, lucraţi cu avans moderat, adaptat la structura

materialului de prelucrat. Nu apăsaţi discul de tăiere, nu-l

înclinaţi greşit sau nu-l răsuciţi.

Nu frânaţi prin contrapresare laterală discurile de tăiere care

se mai mişcă încă din inerţie, după oprirea sculei electrice.

Scula electrică trebuie

întotdeauna condusă în

contrasens. Altfel există

pericolul ca aceasta să

fie împinsă necontrolat

La tăierea profilurilor şi a ţevilor cu secţiune pătrată începeţi

cel mai bine tăierea din locul cu secţiunea cea mai mică.

f La tăierea pietrei asiguraţi aspirarea corespunzătoare

f Purtaţi mască de protecţie împotriva prafului.

f Scula electrică poate fi folosită numai pentru tăierea

uscată/şlefuirea uscată a pietrei.

Pentru tăirea pietrei folosiţi cel mai bine un disc diamantat.

În cazul utilizării apărătoarei de aspirare la tăerea cu sania de

ghidare 24 aspiratorul de praf folosit trebuie să fie autorizat

pentru aspirarea prafului de piatră. Bosch oferă aspiratoare

Porniţi scula electrică şi

anterioară a saniei de

lucru. Împingeţi scula

La tăierea materialelor foarte dure, de ex. beton cu un

conţinut ridicat de pietriş, discul diamantat se poate încălzi

excesiv, prin aceasta deteriorându-se. Un indiciu clar în acest

sens pot fi scânteile din jurul discului dimantat.

Întrerupeţi în acest caz procesul de tăiere şi lăsaţi discul

diamantat să se rotească scurt timp în gol, la turaţia maximă,

pentru ca acesta să se răcească.

Un progres de lucru în scădere vizibilă şi scânteile care-l

înconjoară indică faptul că discul diamantat s-a tocit. Îl puteţi

reascuţi executând tăieri scurte în material abraziv, de ex.

Indicaţii privind statica

Tăierile executate în pereţii portanţi cad sub incidenţa

standardului DIN 1053 partea 1-a sau a reglementărilor

specifice fiecărei ţări.

Aceste prescripţii trebuie neapărat respectate. Înainte de a

începe lucrul consultaţi specialistul în statica clădirilor,

arhitectul competent sau conducerea şantierului care

răspunde de lucrare.

Întreţinere şi service

Întreţinere şi curăţare

f Înaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

f Pentru a lucra bine şi sigur păstraţi curate scula

electrică şi fantele de aerisire.

f În cazul unor condiţii extreme de lucru, pe cât posibil,

folosiţi întotdeauna o instalaţie de aspirare. Suflaţi

frecvent fantele de aerisire şi conectaţi în serie un

întrerupător de protecţie la curenţi reziduali (FI).

OBJ_BUCH-777-008.book Page 190 Wednesday, February 8, 2012 8:04 AMÁúëãàðñêè | 191 Bosch Power Tools 1 609 929 X88 | (8.2.12) În cazul prelucrării metalelor în interiorul sculei electrice se

poate depune praf bun conducător electric. Izolaţia de

protecţie a sculei electrice poate fi afectată.

Depozitaţi şi întreţineţi cu grijă accesoriile.

Dacă este necesară înlocuirea cablului de racordare, pentru a

evita punerea în pericol a siguranţei exploatării, această

operaţie se va executa de către Bosch sau de către un centru

autorizat de asistenţă tehnică post-vânzări pentru scule

Dacă în ciuda procedeelor de fabricaţie şi control riguroase

maşina are totuşi o pană, repararea acesteia se va face numai

la un atelier de asistenţă service autorizat pentru scule

În caz de reclamaţii şi comenzi de piese de schimb vă rugăm

să indicaţi neapărat numărul de identificare compus din

10 cifre, conform plăcuţei indicatoare a tipului sculei elec-

Serviciu de asistenţă tehnică post-vânzări şi

Serviciul nostru de asistenţă tehnică post-vânzări răspunde

întrebărilor dumneavoastră privind întreţinerea şi repararea

produsului dumneavoastră cât şi privitor la piesele de

schimb. Desene descompuse ale ansamblelor cât şi informaţii

privind piesele de schimb găsiţi şi la:

Echipa de consultanţă clienţi Bosch răspunde cu plăcere la

întrebările privind cumpărarea, utilizarea şi reglarea

produselor şi accesoriior lor.

Tel. consultanţă clienţi: +40 (021) 4 05 75 00

Sculele electrice, accesoriile şi ambalajele trebuie

direcţionate către o staţie de revalorificare ecologică.

Nu aruncaţi sculele electrice în gunoiul menajer!

Numai pentru ţările UE:

Conform Directivei Europene 2002/96/CE

privind maşinile şi aparatele electrice şi

electronice uzate şi transpunerea acesteia

în legislaţia naţională, sculele electrice

scoase din uz trebuie colectate separat şi

direcţionate către o staţie de revalorificare

ecologică. Sub rezerva modificărilor. Áúëãàðñêè
