NÁVOD K OBSLUZE GWS 7115 E Professional BOSCH

cs Původní návod k používání

Bezpečnostní upozornění

Obecné bezpečnostní pokyny pro elektrické

VÝSTRAHA Prostudujte si všechny

bezpečnostní výstrahy, pokyny,

ilustrace aspecifikace ktomuto elektrickému nářadí.

Nedodržování všech níže uvedených pokynů může mít za

následek úraz elektrickým proudem, požár a/nebo těžké

Všechna varovná upozornění apokyny do budoucna

Vupozorněních použitý pojem „elektrické nářadí“ se

vztahuje na elektrické nářadí napájené ze sítě (se síťovým

kabelem) ana elektrické nářadí napájené akumulátorem

(bez síťového kabelu).

Bezpečnost pracoviště u Udržujte pracoviště včistotě adobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést

kúrazům. u Selektrickým nářadím nepracujte vprostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny,

plyny nebo prach. Elektrické nářadí vytváří jiskry, které

mohou prach nebo páry zapálit. u Děti ajiné osoby udržujte při použití elektrického nářadí vbezpečné vzdálenosti od pracoviště. Při

rozptýlení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost u Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Selektrickým nářadím sochranným

uzemněním nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky aodpovídající zásuvky snižují riziko

zásahu elektrickým proudem. u Zabraňte kontaktu těla suzemněnými povrchy, jako jsou např. potrubí, topení, sporáky achladničky. Je‑li

vaše tělo uzemněno, existuje zvýšené riziko zásahu

elektrickým proudem. u Chraňte elektrické nářadí před deštěm avlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí

zásahu elektrickým proudem. u Dbejte na účel kabelu. Nepoužívejte jej knošení elektrického nářadí nebo kvytažení zástrčky ze

zásuvky. Udržujte kabel vbezpečné vzdálenosti od

tepla, oleje, ostrých hran nebo pohyblivých dílů.

Poškozené nebo spletené kabely zvyšují riziko zásahu

elektrickým proudem. u Pokud pracujete selektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou

způsobilé ipro venkovní použití. Použití

prodlužovacího kabelu, jež je vhodný pro použití venku,

snižuje riziko zásahu elektrickým proudem. u Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič.

Použití proudového chrániče snižuje riziko zásahu

elektrickým proudem.

Osobní bezpečnost u Buďte pozorní, dávejte pozor na to, co děláte apřistupujte kpráci selektrickým nářadím rozumně.

Nepoužívejte žádné elektrické nářadí, pokud jste

unaveni nebo pod vlivem drog, alkoholu či léků.

Moment nepozornosti při použití elektrického nářadí

může vést kvážným poraněním. u Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek,

jako je maska proti prachu, bezpečnostní obuv

sprotiskluzovou podrážkou, ochranná přilba nebo

sluchátka, podle aktuálních podmínek, snižuje riziko

poranění. u Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve

než jej uchopíte, ponesete či připojíte na zdroj

napájení a/nebo akumulátor. Máte‑li při nošení

elektrického nářadí prst na spínači, nebo pokud nářadí

připojíte ke zdroji napájení zapnuté, může dojít kúrazu. u Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se votáčivém dílu

elektrického nářadí nějaký nástroj nebo klíč, může dojít

kporanění. u Nepřeceňujte své síly. Zajistěte si bezpečný postoj audržujte vždy rovnováhu. Tím můžete elektrické

nářadí vneočekávaných situacích lépe kontrolovat. u Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy aoděv udržujte vbezpečné vzdálenosti od

pohybujících se dílů. Volný oděv, šperky nebo dlouhé

vlasy mohou být zachyceny pohybujícími se díly. u Lze‑li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny asprávně použity.

Odsávání prachu může snížit ohrožení prachem. u Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití anezapomínali na bezpečnostní

zásady. Nedbalé ovládání může způsobit těžké poranění

Svědomité zacházení apoužívání elektrického nářadí u Elektrické nářadí nepřetěžujte. Pro svou práci použijte ktomu určené elektrické nářadí. Svhodným

elektrickým nářadím budete pracovat vdané oblasti lépe

abezpečněji. u Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout avypnout. Elektrické nářadí, které

nelze ovládat spínačem, je nebezpečné amusí se opravit. 1 609 92A 76F | (23.02.2024) Bosch Power ToolsČeština | 159

u Než provedete seřízení elektrického nářadí, výměnu

příslušenství nebo nářadí odložíte, vytáhněte zástrčku

ze zásuvky a/nebo odstraňte odpojitelný akumulátor.

Toto preventivní opatření zabrání neúmyslnému zapnutí

elektrického nářadí.

u Uchovávejte nepoužívané elektrické nářadí mimo

dosah dětí. Nenechte nářadí používat osoby, které

sním nejsou seznámeny nebo nečetly tyto pokyny.

Elektrické nářadí je nebezpečné, je‑li používáno

nezkušenými osobami.

u Pečujte oelektrické nářadí apříslušenství svědomitě.

Zkontrolujte, zda pohyblivé díly nářadí bezvadně

fungují anevzpřičují se, zda díly nejsou zlomené nebo

poškozené tak, že by ovlivňovaly funkce elektrické

nářadí. Poškozené díly nechte před použitím

elektrického nářadí opravit. Mnoho úrazů má příčinu ve

špatně udržovaném elektrickém nářadí.

u Řezné nástroje udržujte ostré ačisté. Pečlivě

ošetřované řezné nástroje sostrými řeznými hranami se

méně vzpřičují adají se snáze vést.

u Používejte elektrické nářadí, příslušenství, nástroje

apod. podle těchto pokynů. Respektujte přitom

pracovní podmínky aprováděnou činnost. Použití

elektrického nářadí pro jiné než určené použití může vést

knebezpečným situacím.

u Udržujte rukojeti aúchopové plochy suché, čisté abez

oleje amaziva. Kluzké rukojeti aúchopové plochy

neumožňují bezpečnou manipulaci aovládání nářadí

vneočekávaných situacích.

u Nechte své elektrické nářadí opravit pouze

kvalifikovaným odborným personálem apouze

soriginálními náhradními díly. Tím bude zajištěno, že

bezpečnost elektrického nářadí zůstane zachována.

Bezpečnostní pokyny pro úhlové brusky

Bezpečnostní pokyny společné pro broušení, pískování,

drátkování nebo dělení:

u Toto elektrické nářadí slouží jako bruska, drátěný

kartáč, děrovka či dělicí pila. Prostudujte si všechna

bezpečnostní upozornění, pokyny, ilustrace

aspecifikace ktomuto elektrickému nářadí.

Nedodržování všech níže uvedených pokynů může mít za

následek úraz elektrickým proudem, požár a/nebo těžké

u Toto elektrické nářadí není určeno na leštění.

Operace, pro které nebylo elektrické nářadí určeno,

mohou představovat riziko azpůsobit zranění.

u Neupravujte toto elektrické nářadí tak, aby fungovalo

způsobem, pro který ho výrobce nevyrobil ake

kterému není určeno. Taková úprava může vést ke ztrátě

kontroly azpůsobit vážné osobní zranění.

u Nepoužívejte příslušenství, které není speciálně

určeno adoporučeno výrobcem nářadí. Příslušenství,

které lze kelektrickému nářadí připojit, ještě nezaručuje

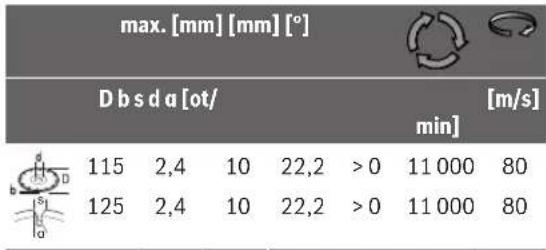

u Jmenovité otáčky příslušenství se musí minimálně

rovnat maximálním otáčkám uvedeným na

elektrickém nářadí. Příslušenství používané pro vyšší

než jejich jmenovité otáčky může prasknout arozpadnout

u Vnější průměr atloušťka příslušenství musí být

vmezích dimenzování elektrického nářadí. Nesprávně

dimenzované příslušenství nelze správně chránit nebo

u Rozměry upínacích prvků příslušenství musí

odpovídat rozměrům upevňovacího mechanismu

elektrického nářadí. Příslušenství, které neodpovídá

upevňovacímu mechanismu elektrického nářadí, rotuje

nevyváženě, nadměrně vibruje amůže vést ke ztrátě

u Nepoužívejte poškozené příslušenství. Před každým

použitím zkontrolujte příslušenství, např. trhliny

apraskliny na brusných kotoučích, praskliny, trhliny

nebo nadměrné opotřebení opěrných kotoučů,

uvolnění či popraskání drátků na drátěných kartáčích.

Pokud elektrické nářadí či příslušenství spadne na

zem, zkontrolujte poškození nebo instalujte

nepoškozené příslušenství. Po kontrole ainstalaci

příslušenství stůjte vy iostatní osoby mimo rovinu

rotujícího příslušenství aspusťte elektrické nářadí na

jednu minutu smaximálními otáčkami bez zatížení.

Během této zkušební doby se poškozené příslušenství

u Používejte osobní ochranné prostředky. Podle druhu

použití používejte obličejový ochranný štít,

bezpečnostní kuklu nebo brýle. Vpřípadě potřeby

používejte protiprachovou masku, ochranu sluchu,

rukavice apracovní zástěru, které vás ochrání před

zlomky vzniklými broušením nebo jiným obráběním.

Ochrana zraku musí být schopna chránit před odletujícími

úlomky vzniklými při různých aplikacích. Protiprachová

maska nebo respirátor musí filtrovat částice vzniklé při

dané aplikaci. Dlouhodobé působení vysoce intenzivního

hluku může vést ke ztrátě sluchu.

u Dbejte na to, aby ostatní osoby byly vbezpečné

vzdálenosti od pracoviště. Osoby, které vstupují na

pracoviště, musí používat osobní ochranné

prostředky. Úlomky obrobku nebo zlomené příslušenství

mohou vyletět azpůsobit zranění mimo příslušnou

u Provádíte-li operaci, při které se může obráběcí

příslušenství dostat do kontaktu se skrytou

elektroinstalací nebo vlastním napájecím kabelem,

držte elektrické nářadí za izolované uchopovací

plochy. Obráběcí příslušenství, které se dostane do

kontaktu svodičem pod napětím, může svými

nechráněnými kovovými částmi vést elektrický proud

azpůsobit úraz obsluhy.

u Napájecí kabel umístěte vdostatečné vzdálenosti od

rotujícího příslušenství. Ztratíte-li kontrolu, kabel se

může přeříznout nebo zadrhnout avaše ruka či paže může

být zatažena do rotujícího příslušenství.

Bosch Power Tools 1 609 92A 76F | (23.02.2024)160 | Čeština

u Nikdy neodkládejte elektrické nářadí, dokud se

příslušenství úplně nezastaví. Rotující příslušenství se

může zaseknout do povrchu anekontrolovaně vymrštit

u Nespouštějte elektrické nářadí, když je nesete po

boku. Náhodný kontakt srotujícím příslušenstvím může

zachytit váš oděv apřitáhnout příslušenství kvašemu

u Pravidelně čistěte vzduchovou ventilaci elektrického

nářadí. Ventilátor motoru vtahuje prach do krytu

anadměrné nahromadění kovového prachu může

způsobit nebezpečí úrazu elektrickým proudem.

u Nespouštějte elektrické nářadí vblízkosti hořlavých

materiálů. Jiskry mohou tyto materiály zapálit.

u Nepoužívejte příslušenství, které vyžaduje kapalná

chladiva. Použití vody či jiných kapalných chladiv může

způsobit zabití nebo úraz elektrickým proudem.

Zpětný ráz asouvisející pokyny:

Zpětný ráz je náhlá reakce zaseknutého nebo zachyceného

rotujícího kotouče, opěrného kotouče, kartáče nebo jiného

příslušenství. Zaseknutí nebo zachycení způsobí rychlé

zastavení rotujícího příslušenství, které tak vyvolá

nekontrolované vymrštění elektrické nářadí ve směru

opačném vůči směru rotace příslušenství vbodě zastavení.

Pokud se například brusný kotouč zasekne nebo zachytí

vobrobku, hrana kotouče, která vstupuje do bodu zastavení,

se může zaseknout do povrchu materiálu azpůsobit vytažení

nebo vymrštění kotouče. Kotouč také může vyskočit směrem

kobsluze nebo od obsluhy vzávislosti na směru pohybu

kotouče vbodu zastavení. Brusné kotouče také mohou za

těchto podmínek prasknout.

Zpětný ráz je výsledkem špatných a/nebo nesprávných

pracovních postupů apodmínek při použití elektrického

nářadí alze mu zabránit dodržováním příslušných níže

u Dbejte na pevné uchopení elektrického nářadí oběma

rukama atělo apaže udržujte vpoloze, která vám

umožňuje reagovat na síly zpětného rázu. Vždy

používejte případné pomocné rukojeti, abyste měli

maximální kontrolu nad zpětným rázem nebo reakcí

točivého momentu při spuštění. Obsluha může zvládat

reakce točivého momentu nebo síly zpětného rázu, pokud

dodržuje náležitá opatření.

u Nikdy nepřibližujte ruku krotujícímu příslušenství.

Působením zpětného rázu se může příslušenství vymrštit

u Nestůjte vprostoru, kam bude směřovat elektrické

nářadí při zpětném rázu. Zpětný ráz vymrští nářadí ve

směru opačném kpohybu kotouče vbodu zastavení.

u Zvlášť opatrně postupujte při práci vrozích, na

ostrých hranách atd. Zabraňte poskakování

azachycování příslušenství. Zejména vrozích, na

ostrých hranách nebo při poskakování může dojít

kzachycení rotujícího příslušenství ake ztrátě kontroly či

u Nepřipojujte pilový řetěz, čepel na dřevo, segmentový

diamantový kotouč sobvodovými otvory většími než

10mm či ozubený pilový kotouč. Tyto kotouče

způsobují častý zpětný ráz aztrátu kontroly.

Bezpečnostní pokyny pro operace broušení adělení:

u Používejte pouze typy kotoučů, které jsou pro

elektrické nářadí určené, aspeciální kryty určené pro

zvolený kotouč. Kotouče, pro které nebylo elektrické

nářadí navrženo, nemohou být dostatečně chráněny

u Brusný povrch středově vyklenutých kotoučů musí být

orientován pod rovinu hrany krytu. Nesprávně

namontovaný kotouč, který přesahuje rovinu hrany krytu,

nelze řádně chránit.

u Kryt musí být bezpečně připevněn kelektrickému

nářadí anastaven do maximálně bezpečné polohy, aby

nezakrytá část kotouče směřující kobsluze byla co

nejmenší. Kryt pomáhá chránit obsluhu před uvolněnými

úlomky kotouče, náhodným kontaktem skotoučem

ajiskrami, které mohou zapálit oděv.

u Kotouče se musí používat pouze pro doporučené

operace. Například: boční stranu řezného kotouče

nepoužívejte kbroušení. Brusné dělicí kotouče jsou

určeny pro obvodové broušení, boční síly působící na tyto

kotouče je mohou rozlomit.

u Používejte vždy nepoškozené kotoučové příruby,

které mají správnou velikost atvar pro vybraný

kotouč. Správné kotoučové příruby kotouč podporují

asnižují riziko jeho prasknutí. Příruby pro oddělovací

kotouče se mohou lišit od přírub pro brusné kotouče.

u Nepoužívejte opotřebované kotouče zvětšího

elektrického nářadí. Kotouč určený pro větší elektrické

nářadí není vhodný pro vyšší otáčky menšího nářadí

u Při používání víceúčelových kotoučů vždy použijte

správný kryt pro prováděnou aplikaci. Nevhodný kryt

nemusí poskytovat kýženou úroveň ochrany, což může

vést kvážnému zranění.

Doplňkové bezpečnostní pokyny pro operace

u Zabraňte zkřivení rozbrušovacího kotouče vřezu nebo

použití nadměrného tlaku. Nepokoušejte se

dosáhnout nadměrné hloubky řezu. Nadměrné

namáhání kotouče zvyšuje jeho zátěž anáchylnost ke

zkroucení nebo zaseknutí vřezu amožnost zpětného rázu

nebo prasknutí kotouče.

u Nestůjte ve směru rotujícího kotouče aza ním.

Pohybuje-li se kotouč vmístě operace směrem od vašeho

těla, případný zpětný ráz může vymrštit rotující kotouč

aelektronářadí přímo na vás.

u Pokud se kotouč blokuje nebo zjakéhokoli důvodu

přerušíte řezání, elektrické nářadí vypněte adržte je

bez pohybu, dokud se kotouč zcela nezastaví. Nikdy se

nepokoušejte vyjmout rozbrušovací kotouč zřezu,

dokud se pohybuje, jinak může dojít ke zpětnému

rázu. Zjistěte důvod blokování kotouče apřijměte

opatření, aby kněmu nedocházelo.

1 609 92A 76F | (23.02.2024) Bosch Power ToolsČeština | 161

u Nezačínejte nové řezání vobrobku. Nechte kotouč

dosáhnout plných otáček aopatrně jej vložte do řezu.

Při spuštění elektronářadí vobrobku se může kotouč

zablokovat, pohybovat se ven nebo způsobit zpětný ráz.

u Panely nebo jiné větší obrobky podepřete, abyste

minimalizovali nebezpečí zablokování azpětného rázu

kotouče. Velké obrobky se prohýbají vlastní hmotností.

Podpora musí být umístěna pod obrobkem vblízkosti linie

řezu ana okrajích obrobku po obou stranách kotouče.

u Obzvlášť opatrně postupujte při kapsových řezech do

stěn nebo jiných zaslepených ploch. Vyčnívající kotouč

může přeříznout plynovodní nebo vodovodní potrubí,

elektrické kabely nebo předměty, které mohou způsobit

u Nepokoušejte se provádět zaoblené řezy. Nadměrné

namáhání kotouče zvyšuje jeho zátěž anáchylnost ke

zkroucení nebo zaseknutí vřezu amožnost zpětného rázu

nebo prasknutí kotouče, což může vést kvážnému

Bezpečnostní pokyny pro pískování:

u Používejte vhodnou velikost brusného papíru. Při

výběru brusného papíru dodržujte doporučení

výrobce. Větší brusné papíry příliš přesahující brusný

kotouč mohou způsobit tržné poranění nebo zablokování,

roztržení kotouče či zpětný ráz.

Bezpečnostní pokyny pro opracování drátěným

u Nezapomínejte, že kartáč vyhazuje drátěné štětinky

ipři běžných operacích. Nepřetěžujte drátky

působením nadměrné síly na kartáč Drátěné štětinky

mohou snadno proniknout lehkým oděvem a/nebo kůží.

u Je-li pro broušení drátěným kartáčem určeno použití

krytu, zabraňte styku drátěného kotouče nebo

kartáče skrytem. Působením zátěže nebo odstředivých

sil se může průměr drátěného kotouče nebo kartáče

Dodatečné bezpečnostní pokyny

Noste ochranné brýle.

Ochranný kryt se nesmí používat pro dělení.

Svhodným nástavcem lze ochranný kryt

používat ipro dělení.

Elektrické nářadí držte při práci pevně

oběma rukama azaujměte stabilní postoj.

Držení oběma rukama zajišťuje spolehlivější

vedení elektrického nářadí.

u Unástrojů svnitřním závitem, např. kartáčů

adiamantových vrtacích korunek, se musí dbát na

maximální délku závitu brusného vřetena. Konec

vřetena se nesmí dotýkat spodní části nástroje.

u Použijte vhodné detekční přístroje na vyhledání

skrytých rozvodných vedení nebo kontaktujte místní

dodavatelskou společnost. Kontakt selektrickým

vedením může vést kpožáru azásahu elektrickým

proudem. Poškození vedení plynu může vést kvýbuchu.

Proniknutí do vodovodního potrubí způsobí věcné škody

nebo může způsobit zásah elektrickým proudem.

u Nedotýkejte se brusných arozbrušovacích kotoučů,

dokud nevychladnou. Kotouče se při práci silně

u Pokud se přeruší přívod proudu, např. výpadkem

proudu nebo vytažením síťové zástrčky, spínač

odblokujte anastavte ho do vypnuté polohy. Zabráníte

tak nekontrolovanému opětovnému spuštění.

u Zajistěte obrobek. Obrobek pevně uchycený upínacím

přípravkem nebo svěrákem je upevněný bezpečněji, než

kdybyste ho drželi vruce.

u Nástroje skladujte uvnitř budov vsuchém prostoru, ve

kterém je udržována stálá teplota anehrozí mráz.

u Před přepravou elektrického nářadí vyjměte nástroje.

Zabráníte tak poškození.

u Dělicí abrusné kotouče spojivem mají určitou

trvanlivost, po jejímž uplynutí se kotouče již nesmí

Popis výrobku avýkonu

Přečtěte si všechna bezpečnostní

upozornění avšechny pokyny. Nedodržování

bezpečnostních upozornění apokynů může mít

za následek úraz elektrickým proudem, požár

a/nebo těžká poranění.

Řiďte se obrázky vpřední části návodu kobsluze.

Použití vsouladu surčeným účelem

Elektrické nářadí je určené kdělení akartáčování kovu,

kamene, plastu akompozitních materiálů, khrubování kovu,

plastu akompozitních materiálů adále kvrtání do

kamenných materiálů sdiamantovými vrtacími korunkami

bez použití vody. Je třeba používat správný ochranný kryt

(viz „Provoz“, Stránka165).

Při dělení kamene je třeba zajistit dostatečné odsávání

Se schválenými brusnými nástroji lze elektronářadí používat

pro broušení smirkovým papírem.

Elektrické nářadí se nesmí používat kbroušení kamenných

materiálů sdiamantovými hrncovými kotouči.

Zobrazené komponenty

Číslování zobrazených součástí se vztahuje kvyobrazení

elektrického nářadí na straně sobrázky.

Aretační tlačítko vřetena

Nastavovací kolečko pro předvolbu otáček

Klíč na vnitřní šestihran

Kombinovaný klíč pro brusné vřeteno M14

Bosch Power Tools 1 609 92A 76F | (23.02.2024)162 | Čeština

Přídavná rukojeť stlumením vibrací (izolovaná plocha

Standardní přídavná rukojeť (izolovaná plocha pro

Odsávací kryt pro broušení

Zajišťovací šroub pro ochranný kryt

Ochranný kryt pro broušení

Ochranný kryt pro dělení

Upínací příruba stěsnicím kroužkem

Kotoučový kartáč (Ø22,22mm)

Kotoučový kartáč (M14)

Diamantový dělicí kotouč

Rychloupínací matice

Rukojeť (izolovaná plocha pro uchopení)

Diamantová vrtací korunka

Odsávací kryt pro dělení svodicími saněmi

Zobrazené nebo popsané příslušenství nepatří

kstandardnímu obsahu dodávky. Kompletní příslušenství

naleznete vnašem programu příslušenství.

3601C881.. 3601C882.. 3601C881..

Jmenovitý příkon W 720 720 720

Jmenovité otáčky naprázdno

ot/min 11000 2800–11000 11000

Max. průměr brusného kotouče/průměr gumového

Vnitřní průměr kotouče mm 22,2 22,2 22,2

Závit brusného vřetena M14 M14 M14

Max. délka závitu brusného vřetena mm 22 22 22

Ochrana proti opětovnému zapnutí ● ● ●

Předvolba otáček – ● –

/ II / II / II A) Jmenovité volnoběžné otáčky podle ENIEC62841-2-3 pro výběr vhodných nástrojů. Skutečné volnoběžné otáčky jsou zbezpečnostních

důvodů ana základě výrobních tolerancí nižší.

vzávislosti na použitém ochranném krytu ((11),(10),(12)) apoužité přídavné rukojeti ((7),(6))

C) Hmotnost bez síťového kabelu a bez síťové zástrčky

Údaje platí pro jmenovité napětí [U] 230V. Uodlišných napětí auspecifických provedení pro příslušné země se mohou tyto údaje lišit.

Hodnoty se mohou podle výrobku lišit amají na ně vliv podmínky použití aprostředí. Další informace najdete na

www.bosch-professional.com/wac.

Informace ohluku avibracích

Hodnoty hlučnosti zjištěny podle ENIEC62841-2-3.

Hladina hlučnosti při použití váhového filtruA činí utohoto

elektrického nářadí typicky: 95 dB(A); hladina akustického

výkonu 103 dB(A). Nejistota K= 3 dB.

Noste chrániče sluchu!

Celkové hodnoty vibrací a

(součet vektorů tří os)

anejistotaK zjištěné podle ENIEC62841-2-3:

broušení povrchů (hrubování):

broušení s brusným papírem:

Broušení tenkých plechů adalších lehce vibrujících materiálů

svelkým povrchem může vést ke zvýšené hlučnosti až 15dB.

Zvýšenou hlučnost lze snížit pomocí vhodných těžkých tlumicích

podložek. Zvýšenou hlučnost je třeba zohlednit jak při posuzování

rizika způsobená hlukem, tak také při výběru vhodných chráničů

Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto

pokynech, byly změřeny pomocí normované měřicí metody

1 609 92A 76F | (23.02.2024) Bosch Power ToolsČeština | 163

alze je použít pro vzájemné porovnání elektronářadí. Hodí se

ipro předběžný odhad zatížení vibracemi ahlukem.

Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní

použití elektronářadí. Pokud se ovšem bude elektronářadí

používat pro jiné práce, sjinými nástroji nebo

snedostatečnou údržbou, může se úroveň hluku aúroveň

vibrací lišit. To může zatížení vibracemi ahlukem po celou

pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi ahlukem by měly být

zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve

skutečnosti se nepoužívá. To může zatížení vibracemi

ahlukem po celou pracovní dobu výrazně snížit.

Stanovte dodatečná bezpečnostní opatření kochraně

obsluhy před účinky vibrací, jako je např. údržba

elektronářadí anástrojů, udržování teplých rukou,

organizace pracovních procesů.

Ochrana proti opětovnému zapnutí

Ochrana proti opětovnému zapnutí zabraňuje

nekontrolovanému rozběhu elektronářadí po přerušení

přívodu elektrického proudu.

Pro opětovné uvedené do provozu uveďte vypínač (2) do

vypnuté polohy aelektronářadí znovu zapněte.

GWS 7-115 E Pomocí kolečka pro předvolbu otáček (3) můžete předvolit potřebné otáčky iběhem provozu. Údaje vnásledující tabulce jsou

Materiál Použití Nástroj Poloha nastavovacího kolečka

Kov Odstranění barev Brusný papír 2–3

Kov Kartáčování, odrezení Hrncový kartáč, brusný papír 3

Ušlechtilá ocel Broušení Brusný kotouč/ fíbrový kotouč 4–6

Kov Hrubování Brusný kotouč 6

Kov Dělení Dělicí kotouč 6

Kámen Dělení Diamantový dělicí kotouč 6

Uvedené hodnoty stupně otáček jsou orientační hodnoty.

u Jmenovité otáčky příslušenství se musí minimálně

rovnat maximálním otáčkám uvedeným na

elektrickém nářadí. Příslušenství používané pro vyšší

než jejich jmenovité otáčky může prasknout arozpadnout

Montáž ochranného zařízení

u Před každou prací na elektronářadí vytáhněte

zástrčku ze zásuvky.

Upozornění: Po prasknutí brusného kotouče během provozu

nebo při poškození upínacích přípravků na ochranném krytu/

na elektronářadí se musí elektronářadí neprodleně zaslat

zákaznickému servisu, adresy viz část „Zákaznická

aporadenská služba“.

Ochranný kryt pro broušení

Nasaďte ochranný kryt (10) na krk

vřetena. Nastavte polohu ochranného

krytu (10) podle požadavků příslušné

práce. Zaaretujte ochranný kryt (10)

utažením zajišťovacího šroubu (9)

klíčem na vnitřní šestihran (4).

u Ochranný kryt (10) nastavte tak, aby jiskry nelétaly

směrem kpracovníkovi.

Upozornění: Kódovací výstupky na ochranném krytu (10)

zabezpečují, že lze namontovat pouze ochranný kryt, který je

vhodný pro toto elektrické nářadí.

Odsávací kryt pro broušení

Pro bezprašné broušení barev, laků aplastů ve spojení

stvrdokovovými hrncovými kotouči(14) můžete použít

odsávací kryt(8). Odsávací kryt(8) není vhodný pro

Kodsávacímu krytu(8) lze připojit vhodný vysavač Bosch.

Za tímto účelem nasaďte sací hadici sodsávacím adaptérem

do příslušného hrdla odsávacího krytu.

Bosch Power Tools 1 609 92A 76F | (23.02.2024)164 | Čeština

Ochranný kryt pro dělení

u Při dělení používejte vždy ochranný kryt pro

dělení(11) nebo ochranný kryt pro broušení (10)

společně skrytem pro dělení (12).

u Při dělení kamene zajistěte dostatečné odsávání

Ochranný kryt pro dělení(11) se montuje stejně jako

ochranný kryt pro broušení(10).

Kryt pro dělení zplastu

Nasaďte kryt pro dělení(12) zplastu na ochranný kryt pro

broušení(10) (viz obrázekA). Kryt(12) slyšitelně

aviditelně zaskočí na ochranném krytu(10).

Pro demontáž (viz obrázekB) odjistěte kryt(12) na

ochranném krytu(10) (➊) vlevo nebo vpravo astáhněte kryt

Odsávací kryt pro dělení svodicími saněmi

Odsávací kryt pro dělení svodicími saněmi(32) se montuje

stejně jako ochranný kryt pro broušení.

Upevněním přídavné rukojeti(7)/(6) skrz oblouk na

odsávacím krytu ke krytu převodovky je elektrické nářadí

pevně spojené sodsávacím krytem. Kodsávacímu krytu

svodicími saněmi(32) lze připojit vhodný vysavač Bosch.

Za tímto účelem nasaďte sací hadici sodsávacím adaptérem

do příslušného hrdla odsávacího krytu.

Upozornění: Tření, které vzniká vlivem prachu vsací hadici

avpříslušenství během odsávání, způsobuje nabíjení

elektrostatickou elektřinou, kterou může uživatel pociťovat

jako elektrostatické výboje (vzávislosti na podmínkách

prostředí afyzickém stavu). Bosch obecně doporučuje

používat pro vysávání jemného prachu asuchých materiálů

antistatickou sací hadici (příslušenství).

u Pro práci sgumovým brusným talířem(25) nebo

shrncovým kartáčem/ kuželovým kartáčem/

diamantovou brusnou korunkou vždy namontujte

Ochranu rukou(24) upevněte pomocí přídavné rukojeti(7)/

Standardní přídavná rukojeť/ přídavná rukojeť

Přídavnou rukojeť(7)/(6) našroubujte na převodovou hlavu

vzávislosti na způsobu práce vpravo nebo vlevo.

u Elektrické nářadí používejte pouze spřídavnou

u Nepoužívejte elektrické nářadí, když je přídavná

rukojeť (7)/(6) poškozená. Na přídavné rukojeti(7)/

(6) neprovádějte žádné změny.

Přídavná rukojeť stlumením

vibrací(6) umožňuje příjemnější

abezpečnou práci sminimálními

Montáž brusných nástrojů

u Před každou prací na elektronářadí vytáhněte

zástrčku ze zásuvky.

u Nedotýkejte se brusných arozbrušovacích kotoučů,

dokud nevychladnou. Kotouče se při práci silně

Vyčistěte brusné vřeteno (23) avšechny díly, které budete

Pro upnutí auvolnění brusných nástrojů stiskněte aretační

tlačítko vřetena (1), abyste brusné vřeteno zablokovali.

u Aretační tlačítko vřetena ovládejte, jen když je brusné

vřeteno zastavené. Jinak se může elektronářadí

Brusný/dělicí kotouč

Dbejte na rozměry brusných nástrojů. Průměr otvoru musí

odpovídat upínací přírubě. Nepoužívejte adaptéry ani

Při používání diamantových dělicích kotoučů dbejte na to,

aby se šipka směru otáčení na diamantovém dělicím kotouči

shodovala se směrem otáčení elektronářadí (viz šipka směru

Pořadí při montáži je vyobrazené na stránce sobrázky.

Upozornění: Při montáži brusných nebo dělicích kotoučů

spojivem pomocí dodané upínací příruby(13) aupínací

matice (20), resp. rychloupínací matice(21) není nutné

používat mezivrstvy.

Pro upevnění brusného/dělicího kotouče nasaďte upínací

přírubu stěsnicím kroužkem(13) na brusné vřeteno(23)

anašroubujte upínací matici(20). Dbejte na správnou

orientaci upínací matice(20) vzávislosti na použitém

brusném/dělicím kotouči (viz obrázky vpřední části Návodu

kobsluze) autáhněte ji pomocí kombinovaného klíče(viz

„Rychloupínací matice “, Stránka164).

u Po montáži brusného nástroje před zapnutím

zkontrolujte, zda je brusný nástroj správně

namontovaný azda se může volně otáčet. Zajistěte,

aby se brusný nástroj nedotýkal ochranného krytu

Vupínací přírubě (13) je okolo

středicího nákružku nasazený plastový

díl (těsnicí kroužek). Pokud těsnicí

kroužek chybí nebo je poškozený,

musí se upínací příruba (13) před

dalším používáním bezpodmínečně

Rychloupínací matice

Pro jednoduchou výměnu brusného vřetena bez použití

dalších nástrojů můžete místo upínací matice (20) použít

rychloupínací matici (21).

u Rychloupínací matice(21) se smí používat pouze pro

brusné nebo dělicí kotouče.

Používejte pouze bezvadné, nepoškozené rychloupínací

Při našroubování dbejte na to, aby popsaná strana

rychloupínací matice (21) nesměřovala kbrusnému

kotouči; šipka musí ukazovat na indexovou značku (33).

1 609 92A 76F | (23.02.2024) Bosch Power ToolsČeština | 165

Stiskněte aretační tlačítko vřetena

(1), abyste brusné vřeteno

zablokovali. Pro utažení rychloupínací

matice otáčejte silou brusným

kotoučem po směru hodinových

Řádně upevněnou, nepoškozenou

rychloupínací matici můžete povolit

rukou otáčením rýhovaného kroužku

proti směru hodinových ručiček.

Zaseknutou rychloupínací matici

nikdy nepovolujte kleštěmi, nýbrž

použijte kombinovaný klíč. Nasaďte

kombinovaný klíč podle znázornění na

Schválené brusné nástroje

Můžete používat všechny brusné nástroje uvedené vtomto

Přípustné otáčky [ot/min], resp. přípustná obvodová

rychlost [m/s] použitých brusných nástrojů musí odpovídat

minimálně údajům vnásledující tabulce.

Zohledněte proto přípustné otáčky, resp. obvodovou

rychlost na etiketě brusného nástroje.

Otočení hlavy převodovky u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.

Hlavu převodovky můžete

otáčet vkrocích po 90°. Tím

lze dosáhnout toho, že

vypínač bude při zvláštních

pracovních situacích

vpříhodnější poloze pro

manipulaci, např. pro

4šrouby. Opatrně otočte

hlavu převodovky do nové polohy, aniž byste ji sejmuli

zkrytu. Opět utáhněte 4 šrouby.

Odsávání prachu/třísek

Prach zmateriálů, jako jsou nátěry sobsahem olova, některé

druhy dřeva, minerály akov, může být zdraví škodlivý.

Kontakt sprachem nebo vdechnutí mohou upracovníka

nebo osob nacházejících se vblízkosti vyvolat alergické

reakce a/nebo onemocnění dýchacích cest.

Určitý prach, jako dubový nebo bukový prach, je pokládán za

karcinogenní, zvláště ve spojení spřídavnými látkami pro

ošetření dřeva (chromát, ochranné prostředky na dřevo).

Materiál obsahující azbest smějí opracovávat pouze

– Pokud možno používejte pro daný materiál vhodné

– Zajistěte dobré větrání pracoviště.

– Je doporučeno nosit ochrannou dýchací masku střídou

Dodržujte předpisy pro obráběné materiály platné

vpříslušné zemi. u Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.

Provoz u Nezatěžujte elektronářadí natolik, aby se zastavilo.u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Pozor při řezání drážek do nosných zdí, viz část „Upozornění ke statice“. u Obrobek upněte, pokud neleží bezpečně působením vlastní hmotnosti.

Bosch Power Tools 1 609 92A 76F | (23.02.2024)166 | Čeština

u Po velkém zatížení nechte elektronářadí ještě několik

minut běžet naprázdno, aby nástroj vychladl.

u Elektronářadí nepoužívejte sdělicím brusným

u Nedotýkejte se brusných arozbrušovacích kotoučů,

dokud nevychladnou. Kotouče se při práci silně

u Při hrubování sbrusivem spojivem používejte vždy

ochranný kryt pro broušení(10).

u Nikdy nepoužívejte dělicí kotouče khrubování.

u Při hrubování může ochranný kryt pro dělení(11)

nebo ochranný kryt pro broušení(10)

snamontovaným krytem pro dělení (12) narazit na

obrobek azpůsobit ztrátu kontroly.

Nejlepšího pracovního výsledku při hrubování dosáhnete při

úhlu nastavení 30° až 40°. Pohybujte elektrickým nářadím

smírným přítlakem sem atam. Obrobek se tak příliš

nezahřeje, nezabarví se anevzniknou rýhy.

u Při použití kotoučů spojivem, které jsou schválené jak pro

dělení, tak také pro broušení, se musí použít ochranný

kryt pro dělení(11), resp. ochranný kryt pro

broušení(10) snamontovaným krytem pro dělení(12).

Broušení povrchů svějířovým brusným kotoučem

u Při broušení svějířovým brusným kotoučem

používejte vždy ochranný kryt pro broušení(10).

Svějířovým brusným kotoučem (příslušenství) můžete

brousit iklenuté povrchy aprofily. Vějířové brusné kotouče

mají podstatně delší životnost, jsou méně hlučné améně se

při broušení zahřívají než běžné brusné kotouče.

Broušení povrchů sbrusným talířem

u Při práci sgumovým brusným talířem (25) vždy

namontuje ochranu rukou (24).

Broušení sbrusným talířem lze provádět bez ochranného

Pořadí při montáži je vyobrazené na stránce sobrázky.

Našroubujte kruhovou matici(27) autáhněte ji

kombinovaným klíčem .

Hrncový kartáč/kotoučový kartáč/kuželový kartáč

u Při kartáčování skotoučovými kartáči používejte vždy

ochranný kryt pro broušení(10). Kartáčování

shrncovými kartáči/ kuželovými kartáči lze provádět

bez ochranného krytu.

u Při práci shrncovým kartáčem nebo kuželovým

kartáčem vždy namontuje ochranu ruku(24).

u Při překročení maximálních přípustných rozměrů

kotoučových kartáčů se jejich dráty mohou zachytit za

ochranný kryt amohou prasknout.

Pořadí při montáži je vyobrazené na stránce sobrázky.

Hrncový kartáč/ kuželový kartáč/ kotoučový kartáč se

závitem M14 musí být možné na brusné vřeteno

našroubovat natolik, aby pevně doléhal kpřírubě brusného

vřetena na konci závitu brusného vřetena. Utáhněte hrncový

kartáč/ kuželový kartáč/ kotoučový kartáč stranovým

Pro upevnění kotoučového kartáče oprůměru 22,22mm

nasaďte upínací přírubu stěsnicím kroužkem(13) na brusné

vřeteno(23), našroubujte kruhovou matici(27) autáhněte

ji pomocí kombinovaného klíče.

u Při dělení kovu sdělicími kotouči spojivem nebo

sdiamantovými dělicími kotouči používejte vždy

ochranný kryt pro dělení(11) , resp. ochranný kryt

pro broušení(10) snamontovaným krytem pro

u Při použití ochranného krytu pro broušení(10) pro

dělení sdělicími kotouči spojivem hrozí zvýšené

riziko jiskření, částic afragmentů kotouče při

Při rozbrušování pracujte smírným posuvem přizpůsobeným

řezanému materiálu. Na robzrušovací kotouč netlačte,

nenatáčejte ho do šikmé polohy anekmitejte sním.

Dobíhající rozbrušovací kotouče nepřibrzďujte bočním

Elektrické nářadí je nutné vést vždy

protiběžně. Jinak hrozí nebezpečí, že

dojde kjeho nekontrolovanému

vytlačení zřezu. Při řezání profilů

ačtyřhranných trubek je nejlepší

nasadit nářadí vmístě nejmenšího

u Při dělení kamene sdělicími kotouči spojivem nebo

sdiamantovými dělicími kotouči na kámen/beton

používejte vždy odsávací kryt pro dělení svodicími

saněmi(32) nebo ochranný kryt pro dělení(11) nebo

ochranný kryt pro broušení (10) asnamontovaným

krytem pro dělení (12).

u Při dělení kamene zajistěte dostatečné odsávání

u Noste ochrannou masku proti prachu.

u Elektronářadí se smí používat pouze pro řezání/

u Při použití ochranného krytu pro dělení(11),

ochranného krytu pro broušení(10) nebo ochranného

krytu pro broušení(10) snamontovaným krytem pro

dělení(12) pro dělení abroušení betonu nebo zdiva

hrozí větší prašnost avyšší riziko ztráty kontroly nad

elektrickým nářadím, což může vést ke zpětnému

Pro oddělování kamene používejte nejlépe diamantové dělicí

Při použití odsávacího krytu pro dělení svodicími saněmi

(32) musí být vysavač schválený pro odsávání kamenného

prachu. Firma Bosch nabízí vhodné vysavače.

1 609 92A 76F | (23.02.2024) Bosch Power ToolsČeština | 167

Zapněte elektrické nářadí anasaďte

ho přední částí vodicích saní na

obrobek. Posunujte elektrické nářadí

smírným posuvem přizpůsobeným

obráběnému materiálu.

Při dělení mimořádně tvrdých materiálů, např. betonu

svysokým podílem kameniva, se může diamantový dělicí

kotouč přehřívat atím poškodit. Jasně na to ukazuje jiskření

po obvodu diamantového dělicího kotouče.

Vtakovém případě přerušte dělení anechte diamantový

dělicí kotouč běžet naprázdno snejvyššími otáčkami, aby

Citelně se zpomalující postup práce ajiskření po obvodu

kotouče jsou známkou ztupeného diamantového dělicího

kotouče. Můžete ho znovu naostřit krátkými řezy do

abrazivního materiálu, např. vápencového pískovce.

Dělení dalších materiálů

u Při dělení plastu, kompozitních materiálů adalších

materiálů sdělicími kotouči spojivem nebo dělicími

kotouči Carbide Multi Wheel používejte vždy

ochranný kryt pro dělení(11) nebo ochranný kryt pro

broušení(10) snamontovaným krytem pro dělení

(12). Při použití odsávacího krytu svodicími

saněmi(32) dosáhnete lepšího odsávání prachu.

Práce sdiamantovými vrtacími korunkami

u Používejte pouze diamantové vrtací korunky pro

u Při práci sdiamantovými vrtacími korunkami vždy

namontujte ochranu rukou(24).

Diamantovou vrtací korunku nenasazujte na obrobek

rovnoběžně. Krouživými pohyby ji šikmo zanořte do

obrobku. Dosáhnete tak optimálního chlazení adelší

životnosti diamantové vrtací korunky.

Upozornění ke statice

Pro drážky vnosných zdech platí specifická ustanovení

vjednotlivých zemích. Tyto předpisy je bezpodmínečně

nutné dodržovat. Před začátkem práce se poraďte

sodpovědným statikem, architektem nebo příslušným

u Dbejte na správné síťové napětí! Napětí zdroje proudu

musí souhlasit súdaji na typovém štítku elektrického

nářadí. Elektrické nářadí označené 230V smí být

provozováno ina 220V.

u Nářadí držte pouze za izolované plochy pro uchopení

apřídavnou rukojeť. Nástroj by mohl narazit na skryté

elektrické vedení nebo na vlastní síťový kabel. Při

kontaktu selektrickým vedením pod napětím se mohou

pod napětím ocitnout ikovové díly nářadí, což může

způsobit zásah elektrickým proudem.

Při provozu elektronářadí snapájením zmobilních zdrojů

proudů (generátorů), které nemají dostatečné rezervy

výkonu, resp. vhodnou regulaci napětí sposílením

rozběhového proudu, může při zapnutí dojít kpoklesu

výkonu nebo netypickému chování.

Dbejte na to, aby byl zdroj proudu, který používáte, vhodný,

zejména co se týká síťového napětí asíťové frekvence.

Pro spuštění elektronářadí posuňte vypínač (2) dopředu.

Pro zajištění vypínače (2) vypínač (2) vpředu stiskněte, aby

Pro vypnutí elektronářadí uvolněte vypínač (2), resp. pokud

je zaaretovaný, vypínač (2) krátce vzadu stiskněte apak ho

u Brusné nástroje před použitím zkontrolujte. Brusný

nástroj musí být bezvadně namontovaný amusí se

volně otáčet. Proveďte zkušební chod po dobu

minimálně 1minuty bez zatížení. Nepoužívejte

poškozené, neokrouhlé nebo vibrující brusné

nástroje. Poškozené brusné nástroje mohou prasknout

azpůsobit poranění.

u Před každou prací na elektronářadí vytáhněte

zástrčku ze zásuvky.

u Udržujte elektronářadí avětrací otvory čisté, aby

pracovalo dobře abezpečně.

u Při použití vextrémních podmínkách používejte

pokud možno vždy odsávací zařízení. Často vyfukujte

větrací otvory apřed nářadí zapojte proudový chránič.

Při řezání kovů se může uvnitř elektronářadí usazovat

vodivý prach. To může negativně ovlivnit ochrannou

izolaci elektronářadí.

Příslušenství pečlivě ukládejte azacházejte sním opatrně.

Je-li nutná výměna přívodního kabelu, nechte ji provést

firmou Bosch nebo autorizovaným servisem pro

elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti.

Zákaznická služba aporadenství ohledně použití

Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě

vašeho výrobku atéž knáhradním dílům. Rozkladové

výkresy ainformace onáhradních dílech najdete také na:

Vpřípadě dotazů knašim výrobkům apříslušenství vám

ochotně pomůže poradenský tým Bosch.

Vpřípadě veškerých otázek aobjednávek náhradních dílů

bezpodmínečně uveďte 10místné věcné číslo podle

typového štítku výrobku.

Robert Bosch odbytová s.r.o.

Bosch Service Center PT K Vápence 1621/16

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho

stroje nebo náhradní díly online.

Bosch Power Tools 1 609 92A 76F | (23.02.2024)168 | Slovenčina

Další adresy servisů najdete na:

www.bosch-pt.com/serviceaddresses

Elektronářadí, příslušenství aobaly odevzdejte kekologické

Elektronářadí nevyhazujte do domovního

Podle evropské směrnice 2012/19/EU oodpadních

elektrických aelektronických zařízeních ajejí realizace

vnárodních zákonech se již nepoužitelné elektronářadí musí

shromažďovat odděleně od ostatního odpadu aodevzdat

kekologické recyklaci.

Při nesprávné likvidaci mohou odpadní elektrická

aelektronická zařízení kvůli případnému obsahu

nebezpečných látek poškodit životní prostředí alidské

Tieto výstražné upozornenia abezpečnostné pokyny

hrozí zvýšené riziko úrazu elektrickým prúdom. u Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje

jeho použitia znižuje riziko zranenia. u Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásu-

fungovanie elektrického náradia. Pred použitím nára-

spôsobených nedostatočnou údržbou elektrického nára-

u Rezné nástroje udržiavajte ostré ačisté. Starostlivo

u Rukoväti aúchopové povrchy udržujte suché, čisté

Všeobecné bezpečnostné výstrahy pre obrusovanie,

nie je výslovne navrhnuté ašpecifikované výrobcom

slušenstvo možno pripojiť na vaše elektrické náradie,

nizmom elektrického náradia, nie je vyvážené, nadmerne

respirátor proti prachu, chrániče sluchu, rukavice

u Ak vykonávate prácu, kde sa môže obrábacie prí-

slušenstvo dostať do kontaktu so skrytou elektroin-

štaláciou alebo vlastným napájacím káblom, držte

elektrické náradie za izolované uchopovacie plochy.

u Nespúšťajte elektrické náradie, ak ho držíte pri sebe.

Náhodný kontakt srotujúcim príslušenstvom by mohlo za-

chytiť váš odev apritiahnuť ho na vaše telo.

u Pravidelne čistite vetracie otvory elektrického nára-

u Elektrické náradie držte pevne oboma rukami atelo

moment aspätný ráz.

u Ruku nikdy neklaďte do blízkosti rotujúceho prí-

slušenstva. Príslušenstvo môže zasiahnuť vašu ruku vdô-

sledku spätného rázu.

nie je navrhnuté elektrické náradie, nemožno vhodne

Elektrické náradie držte pri práci pevne

u Pracovné nástroje skladujte vbudovách vsuchej, rov-

Prosím, všimnite si obrázky vprednej časti návodu na použí-

Používanie vsúlade surčením

Hodnoty hlučnosti zistené podľa ENIEC62841-2-3.

Úroveň hluku elektrického náradia pri použití váhového filtra

A je typicky: 95dB(A); úroveň akustického výkonu

103dB(A). Neistota K= 3dB.

ba elektrického náradia avkladacích nástrojov, udržiavanie

Ochrana pred opätovným spustením

Ochrana pred opätovným spustením zabraňuje nekontrolo-

vanému spusteniu elektrického náradia po prerušení dodáv-

ky elektrického prúdu.

Na opätovné uvedenie do prevádzky dajte vypínač (2) do

u Ochranný kryt (10) nastavte tak, aby sa zabránilo od-

slušný upevňovací nátrubok odsávacieho krytu.

pevne spojí sodsávacím krytom. Na odsávací kryt svodiaci-

mi saňami(32) môžete pripojiť vhodný vysávač Bosch. Na-

saďte pritom saciu hadicu sodsávacím adaptérom na prí-

slušný upevňovací nátrubok odsávacieho krytu.

Pri použití diamantových rezacích kotúčov dbajte na to, aby

smeru pohybu hodinových ručičiek.

Schválené brúsne nástroje

u Nepoužívajte toto elektrické náradie so stojanom na

rezaní srezacími kotúčmi so spojivom hrozí zvýšené

čenstvo, že bude nekontrolovane vy-

Zapnite elektrické náradie apriložte

vyšších otáčkach, aby sa ochladil.

u Pri práci sdiamantovými vŕtacími korunkami vždy na-

montujte ochranu rúk(24).

Diamantovú vŕtaciu korunku neprikladajte na obrobok para-

lelne. Do obrobku sa ponárajte šikmo akrúživými pohybmi.

mienečne dodržať. Pred začatím práce si privolajte na po-

u Dodržte napätie siete! Napätie zdroja elektrického

u Elektrické náradie držte za izolované plochy na ucho-

vypínač (2) dopredu.

predu tak, aby zapadol.

keď je zaaretovaný, potlačte vypínač (2) krátko vzadu nadol

Príslušenstvo skladujte aošetrujte starostlivo.

konať Bosch alebo niektoré autorizované stredisko služieb

ohrozeniam bezpečnosti.

odpadu zdomácnosti!

EU prohlášení o shodě

Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje

všechna příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu

snásledujícími normami:

Technicke podklady u: *
