NÁVOD K OBSLUZE OSS6232I AMICA

Odsavač používejte teprve po přečtení tohoto návodu! NÁVOD NA OBSLUHU - KUCHYNSKÉHO ODSÁVAČA Odsávač používajte iba po prečítaní tohto návodu!

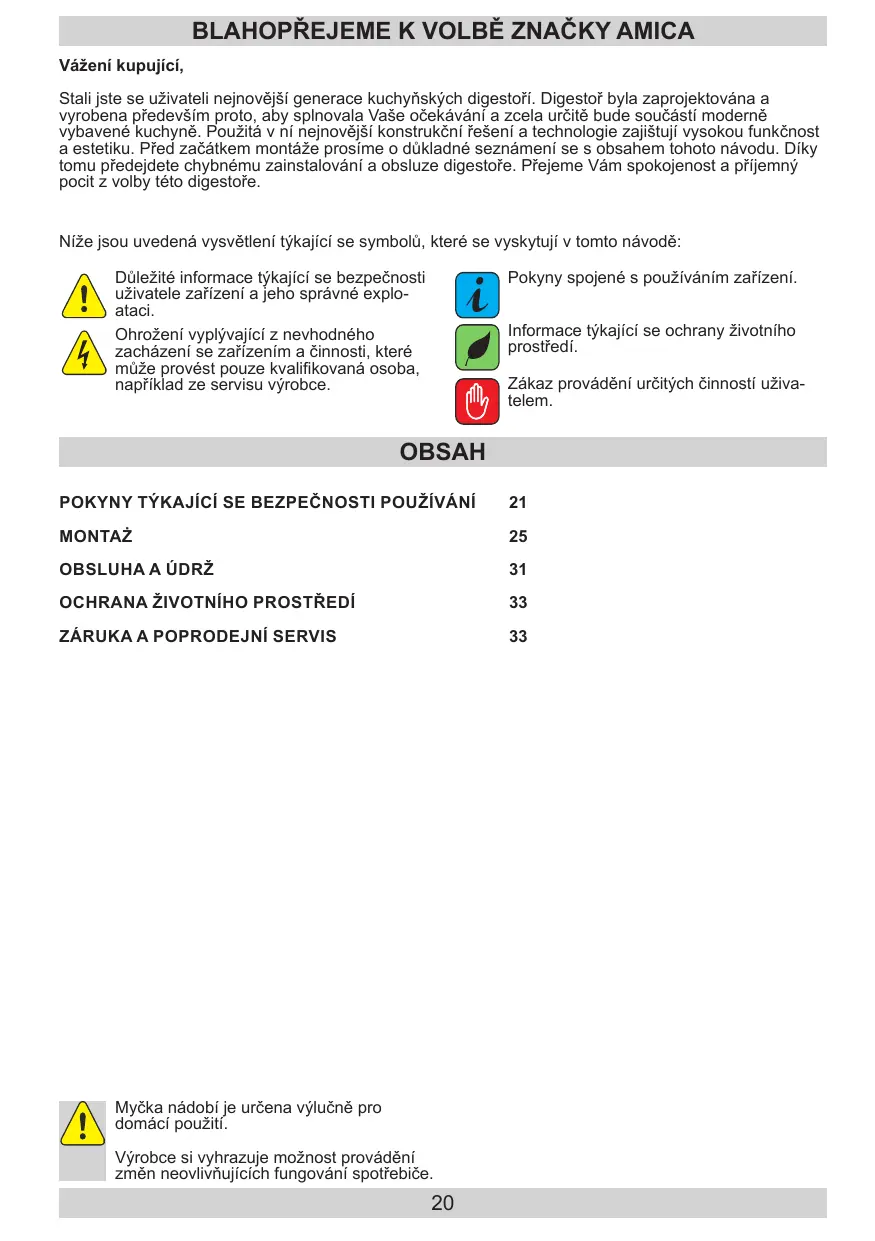

BLAHOPŘEJEME K VOLBĚ ZNAČKY AMICA Vážení kupující, Stali jste se uživateli nejnovější generace kuchyňských digestoří. Digestoř byla zaprojektována a vyrobena především proto, aby splnovala Vaše očekávání a zcela určitě bude součástí moderně vybavené kuchyně. Použitá v ní nejnovější konstrukční řešení a technologie zajištují vysokou funkčnost a estetiku. Před začátkem montáže prosíme o důkladné seznámení se s obsahem tohoto návodu. Díky tomu předejdete chybnému zainstalování a obsluze digestoře. Přejeme Vám spokojenost a příjemný pocit z volby této digestoře. Níže jsou uvedená vysvětlení týkající se symbolů, které se vyskytují v tomto návodě: Důležité informace týkající se bezpečnosti uživatele zařízení a jeho správné exploataci. Ohrožení vyplývající z nevhodného zacházení se zařízením a činnosti, které může provést pouze kvalifikovaná osoba, například ze servisu výrobce.

Pokyny spojené s používáním zařízení. Informace týkající se ochrany životního prostředí. Zákaz provádění určitých činností uživatelem. OBSAH POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ

Myčka nádobí je určena výlučně pro domácí použití. Výrobce si vyhrazuje možnost provádění změn neovlivňujících fungování spotřebiče.

l Výrobce nenese žádnou odpovědnost za eventuální škody anebo požáry způsobené zařízením a vyplývajícím z nedodržování pokynů uvedených v tomto návodu. l Kuchyňský odsavač slouží k odstraňování kuchyňských výparů. Nepoužívejte ji pro jiné účely. l Odsavač pracující v odtahovém režimu napojte na příslušný ventilační kanál (nenapojujte komínové, kouřové nebo spalinové kanály, které jsou v provozu). Odsavač musí mít namontované vedení odvádějící vzduch ven. Délka vedení (nejčastěji roura Ø 120 nebo 150 mm) nemá být delší než 4–5 m. Vedení odvádějící vzduch se rovněž vyžaduje u teleskopických a nábytkových odsavačů v recirkulačním režimu. Odsavač pracující v recirkulačním režimu vyžaduje filtr s aktivním uhlím. V tomto případě není nutná montáž vedení odvádějícího vzduch ven, zato se doporučuje namontovat zpětnou klapku vzduchu (pouze komínové odsavače).

l Odsavač má nezávislé osvětlení a odtahový ventilátor s možností nastavení jedné z několika rychlostí otáček. l V závislosti na verzi zařízení je odsavač určen pro trvalé připevnění na svislou stěnu nad plynový nebo elektrický sporák (komínové a univerzální odsavače); na strop nad plynový nebo elektrický sporák (ostrůvkové odsavače); na svislou stěnu v kuchyňské lince nad plynový nebo elektrický sporák (teleskopické a vestavné odsavače). Před montáží se ujistěte, že konstrukce stěny/stropu udrží hmotnost odsavače. Některé modely odsavačů jsou velmi těžké. l Montážní výška zařízení nad elektrickou desku je uvedena v technickém listu (technické specifikaci zařízení). Pokud v montážních návodech plynových zařízení je uvedena větší vzdálenost, zohledněte to (Obr. 1a/b/c). POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ l Pod kuchyňským odsavačem nenechávejte otevřený plamen při sundávání nádobí z hořáku, nastavte minimální plamen. Vždy zkontrolujte, zda plamen nepřesahuje přes okraj nádoby, protože to způsobuje nežádoucí ztráty energie a nebezpečnou koncentraci tepla. l Pokrmy připravované na tucích musí být pod neustálým dozorem, protože přehřátý tuk se může snadno vznítit. l Před každou operací výměny filtru anebo před zahájením oprav, vyjměte zástrčku zařízení ze zásuvky l Protitukový filtr do kuchyňského odsavače očistěte jedenkrát do měsíce. Filtr příliš silně nasycený je snadno zápalný.

l Jestliže se v místnosti, mimo odsavače, exploatuje jiné zařízení o neelektrickém napájení energií (např. pečicí trouby na tekuté palivo, průtokové ohřívače, termy), postarejte se o dostatečnou ventilaci (přívod vzduchu). Bezpečná exploatace je možná, pokud při současné práci odsavače a spalujících zařízení, závislých na vzduchu v místnosti, ve které jsou ustaveny, panuje podtlak nejvíce 0,004 milibaru (ten bod je neplatný, pokud je kuchyňský odsavač používaný jako absorbent pachů). l Odsavač nesmí sloužit jako plocha podpory pro osoby nacházející se v kuchyni. l Odsavač musí být často čištěný jak zevnitř, tak i vevnitř (NEJMÉNĚ JEDNOU MĚSÍČNĚ, při dodržování pokynů týkajících se údržby, uvedených v tomto návodu). Nedodržování zásad týkajících se čistění odsavače, jak rovněž výměny filtrů může způsobit vznik ohrožení požárem. POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ l Jestliže bude napájecí vodič poškozený, musí být vyměněný v specializovaném opravářském podniku. l Je třeba zajistit možnost odpojení spotřebiče od elektrické sítě vytažením zástrčky nebo vypnutím dvojpólového vypínače l Toto zařízení není přizpůsobené k používání osobami (v tom dětmi) s omezenou fyzickou, smyslovou anebo psychickou schopností anebo osobami s nedostatečnými zkušenostmi a znalostí zařízení, leda že je uskutečňováno pod dohledem anebo v souladu s návodem k používání zařízení, odevzdaným osobami odpovídajícími za jejich bezpečnost. Věnujte pozornost dětem, aby se nebavily varnou konvicí. l Je třeba věnovat zvláštní pozornost tomu, aby spotřebič nepoužívaly děti ponechané bez dohledu

l To zařízení může být používané dětmi ve věku 8 let a staršími, osoby s omezenými fyzickými anebo mentálními schopnostmi, jak rovněž osoby bez zkušenosti a bez znalosti zařízení mohou konvici používat, pokud jsou dozorované anebo byly instruované ohledně obsluhy zařízení bezpečným způsobem a znají ohrožení spojené s používáním zařízení. Děti si nemohou se zařízením hrát. Čištění a konzervace zařízení nemůže být vykonávaná dětmi, ledaže skončily 8 let a mají dohled zodpovědné osoby. l Zkontrolujte, zda napětí uvedené na výrobním štítku odpovídá místním parametrům napájení. l Před montáží rozviňte a narovnejte síťový vodič l Pozor! Obalový materiál (polyetylenové sáčky, kousky polystyrenu apod.) je třeba běhemrozbalování udržovat mimo dosah dětí. POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ l UPOZORNĚNÍ: před připojením odsavače k síťovému napájení vždy zkontrolujte, zda je napájecí kabel správně nainstalován a zda NEBYL poškozen během montážních činností. Nenapojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace. l Nikdy nepoužívejte kryt bez správně namontované mříže! l Je přísně zakázáno vařit jídla s volným plamenem pod krytem. l POZOR! Pokud instalace šroubù a úchytných zaøízení není provedena v souladu s tímto návodem, hrozí nebezpeèí úrazu elektrickým proudem.

MONTAŻ Vybavení Kuchyňský odsavač se skládá z následujících elementů (Výkr. 2a):

3. Soustava ovládání,

5. Hliníkový filtr (pod krytem)

Odsavač je dodatečně vybavený ovladačem dálkového ovládání (Výkr. 2b).

MONTAŻ A) Montáž podstropního úchytu Podstropní úchyt připevněte ke stropu takovým způsobem, aby směr označení „ČELO” na úchytu se pokrýval s čelem spotřebiče. Pomocí vrtáku ø1Omm vyvrtejte otvory pod hmoždinky v bodech označených jako A, B, C, D. Ve čtyřech předtím vyvrtaných otvorech umístěte odpovídající hmoždinky. Připevněte podstropní úchyt pomocí čtyř vrutů 5,5 x 45. B) Montáž rohových lišt Věnujíce pozornost čelu podstropního úchytu (výkr. 3), do tělesa motoru připevněte dvě čelní lišty (levou a pravou), jak rovněž dvě zadní lišty (výkr. 4). Přesvědčte se, zda jsou lišty zamontované správně, a že jejich délka je stejná v každém rohu tělesa motoru. Dodatečně věnujte pozornost na odpovídající směr závěsů rohových lišt, aby přesně přiléhaly k podstropnímu úchytu. Čelní lišty Výkr. 3 Zadní lišty čelo tělesa C) Instalace komínů k tělesu Umístěte vnitřní komín do vnějšího komína. Pro prozatímní spojení komínů našroubujte (ne do konce) dva šrouby do tělesa motoru (výkr. 4) a vložte oba komíny na těleso (výkr. 5). Takovým způsobem připevněné komíny se nesesunou během montáže soustavy tělesa motoru do podstropního úchytu (výkr. 6). Výkr. 4 montáž úchytu Výkr. 4 Výkr. 5

Výkr. 6 MONTAŻ D) Montaż zespołu korpusu do uchwytu podsufitowego Umístěte rohové lišty v odpovídajících místech podstropního úchytu takovým způsobem, aby se závěsy lišt nalezly v montážních výřezech podstropního úchytu (výkr. 7) a přišroubujte je odpovídajícími vruty. Výkr. 7 Výkr. 8 Montážní výřezy E) Montáž hliníkového odtahového potrubí vzduchu (pouze v případě práce jako odtah) Připevněte hliníkovou trubku do vypouštěcího hrdla takovým způsobem, aby nejvyšší rychlostní stupeň motoru nezpůsobil odtrhnutí trubky (výkr. 8). Druhý konec trubky připevněte do odtahového otvoru ve stropu. F) Montáž posilňující lišty Připevněte posilňující lištu ve tvaru „U” vruty, které jsou v montážním kompletu. Tato lišta předchází deformování se rohových lišt a úpadku odsavače na zem (výkr. 9). Výkr. 9

MONTAŻ Montážní otvory G) Montáž vnitřního komínu do podstropního úchytu Zdvihněte vnitřní komín a připevněte ho šrouby 3,5 x 9,5 do podstropního úchytu (výkr. 10). Výkr.10 H) Demontáž krytu přívodu vzduchu V ležící poloze v přední části odsavače uchopte kryt a opatrně jej popotáhněte nahoru a vypnout ji se zachováním mimořádné opatrnosti (výkr. 11). Háky dolního tělesa (12a) Výkr.11

I) Spojení dvou elementů tělesa (mísy

a soustavy motoru) Spojte dolní element tělesa spolu s dříve připevněnou soustavou tělesa motoru ke stropu. Uvnitř dolního elementu tělesa (Rys 12a) se nacházejí háky, které umístěte v otvorech, nacházejících se v tělese motoru (výkr. 12b) Výkr.12 Otvory na háky v tělese motoru (12b)

MONTAŻ J) Spojení dvou elementů tělesa cd Použijte šrouby 3,5 x 9,5mm a přišroubujte oba elementy (Výkr. 13). Výkr.13 K) Připojení svazku vodičů Sejměte krabici z umělé hmoty pod kterou se nachází zásuvka pro svazek vodičů napájejících motor ventilátoru (Výkr. 14) a připojte zástrčku. Ochranná krabice Výkr.14 L) Připojení svazku cd Bílou zástrčku odpovídající za napájení umístěte v příslušné zásuvce (výkr. 15). Výkr.15

MONTAŻ Nastavení režimu odtahu kuchyňského odsavače V průběhu pracovního režimu odtahu odsavače je vzduch odváděný zevnitř speciálním kanálem. Při tomto nastavení odstraňte eventuální uhlíkový filtr. Odsavač je připojený k otvoru odvádějícímu vzduch zevnitř prostřednictvím pevného anebo elastického potrubí průměru 150 /120 mm a odpovídajících svorek do potrubí, které je zapotřebí zakoupit v prodejnách s instalačními materiály. Připojení pověřte kvalifikovanému instalatérovi. Nastavení pracovního režimu odsavače jako absorbentu pachů V této pracovní verzi se přefiltrovaný vzduch vrací zpátky do místnosti prostřednictvím oboustranného výřezu otvorů umístěného v horním komínu. Při tomto nastavení zamontujte uhlíkový a také se doporučuje namontovat zpětnou klapku vzduchu (dostupnost v závislosti na modelu). Ve vybraných modelech univerzálních odsavačů přepněte páčku uvnitř odsavače (Obr. 8), abyste přepnuli odtahový režim na recirkulační režim. Očištěný vzduch se vrátí do místnosti otvory nacházejícími se v horní části zařízení. Nábytkové a teleskopické odsavače pracující v recirkulačním režimu vyžadují montáž roury odvádějící vzduch. Druhý konec roury nasměrujte na místnost, rourou bude odváděn filtrovaný vzduch. Rychlosti ventilátoru Nejnižší a střední rychlost používejte v normálních pracovních podmínkách, jak rovněž malé koncentraci par, zatímco nejvyšší rychlost (TURBO) používejte pouze při silné koncentraci kuchyňských par, např. v průběhu smažení, anebo grilování.

Ovládání odsavače se provádí na kontrolním panelu (Obr. 4) Kuchyňský odsavač je vybavený 5 pracovními rychlostmi ventilátoru. Rychlost ventilátoru je nutné zvolit v závislosti od intenzity vaření. Aby nastartovat ventilátor odsavače stlačte tlačítko ” ” na ovládacím panelu (výkr. 16). Pracovní rychlost ventilátoru se zvyšuje několikanásobným stlačením tlačítka ”>”, snížení rychlosti ventilátoru probíhá prostřednictvím stlačení tlačítka ”<”. Po zapnutí odsavače, ventilátor vždy začíná práci na druhém rychlostním stupni. Tlačítko ” ” slouží k opožděnému vypnutí spotřebiče. Tato funkce bude nastartovaná prostřednictvím stlačení tlačítka ” ”, vypnutí spotřebiče nastoupí po 15 minutách od tohoto momentu. Když je funkce opožděného vypnutí aktivovaná, displej to signalizuje blikáním číslice na displeji a ventilátor odsavače bude vypnutý po 15 minutách. Doporučuje se používat této funkce odsavače ještě několik minut po ukončení vaření s cílem odstranění zbytků pachu a páry z kuchyně. Osvětlení Kuchyňský odsavač má halogenové osvětlení. Zapínání a vypínání osvětlení probíhá prostřednictvím stlačení tlačítka ” ” na ovládacím panelu (výkr. 2 poz. 3). Ovládač dálkového ovládání Kuchyňský odsavač je vybaven ovládačem dálkového ovládání. Funkce ovládače jsou popsány níže:

1. zapnutí/vypnutí motoru

2. snížení rychlosti ventilátoru

3. zvýšení rychlosti ventilátoru

4. zapnutí/vypnutí osvětlení

Po stlačení tlačítka „POWER” motor odsavače začne pracovat na druhém rychlostním stupni. Osvětlení odsavače je možné zapnout nezávisle od tlačítka „POWER” Aby plně využívat funkce ovládače dálkového ovládání je potřebné: - Na zadním povrchu ovládače se nachází zaslepený otvor na baterie, jemně odehněte západku a stáhněte klapku. - Umístěte baterie v ovládači v souladu s označeními uvnitř ovládače - Uzavřete klapku ovládače. - Nasměrujte ovládač ve směru přední části kuchyňského odsavače. Mezi ovládačem a čidlem se nemohou nacházet žádné překážky, Světlo zářivek může rušit komunikaci mezi ovládačem a odsavačem.

Konzervace Osvětlení Pravidelná koncentrace a čištění zařízení zajistí dobrou a bezporuchovou práci odsavače, jak rovněž prodlouží jeho trvanlivost. Věnujte speciální pozornost, aby protitukový filtr a filtr s aktivním uhlím byly čištěné a vyměňované v souladu s pokyny výrobce. V průběhu čištění a konzervace odpojte odsavač od elektrické sítě. Výměna žárovek je znázorněna na obrázku 7. Používejte žárovky / halogeny / diodové moduly se stejnými parametry jako u původních namontovaných v zařízení. Uhlíkový filtr (používá se pouze ve verzi s recirkulací) Činnost - Uhlíkový filtr se používá výlučně tehdy, pokud odsávač není připojený k ventilačnímu kanálu. Filtr s aktivním uhlím má schopnost absorbování pachů až do svého nasycení. Není také vhodný do umytí ani k regeneraci a musí být vyměňovaný nejméně jedenkrát na 2 měsíce anebo častěji v případě výjimečně intenzivního používání Výměna: Demontáž uhlíkového filtru je znázorněna na obrázku 6. Čištění Normální čištění odsavače:

Nepoužívejte vlhké hadříky nebo houby ani proud vody. Nepoužívejte rozpouštědla ani alkohol, protože by mohly zmatnět lakované povrchy. Nepoužívejte leptavé látky, zejména na čištění povrchů z nerezové oceli. Nepoužívejte tvrdý, drsný hadřík Doporučuje se použití vlhkého hadříku a neutrálních mycích prostředků. Pozor: Po několik myti v myčce, filter může zmenit barvu. Změna barvy neznamená selhání a není potřebná výměna filtru. Hliníkový tukový filtr Filtr musí být čištěný, pokud se na displeji objeví symbol ” ”, průměrně po 2-3 týdnech. Aby vypnout výše uvedený symbol (po vyčištění filtrů a jejich zpětným namontováním) přidržte 3 sekundy tlačítko označené symbolem ” ” (odsavač nemůže být v pracovním stavu).Po této činnosti se objeví symbol ”E” a spotřebič může být používaný obvyklým způsobem. Jestliže chcete používat spotřebič bez odstraňování z displeje symbolu ” ” - stlačte tlačítko označené symbolem ” ”, označení rychlosti se ukáže 1 sekundu, poté se objeví symbol ” ” a motor bude dále pracovat. POZNÁMKA: Symbol ” ” se ukazuje po 60 hodinách používání motoru spotřebiče. Tukový filtr musí být čištěný mytím v myčce nádobí ( maximální teplota mytí 60 stupňů C) anebo ručně s použitím jemného detergentu anebo tekutého mýdla.

Recyklace obalu LIKVIDACE / ZUŽITKOVÁNÍ SPOTŘEBIČE Zařízení bylo na dobu přepravy zabezpečeno obalem proti poškození. Prosíme Vás, aby jste po rozbalení zařízení zlikvidovali části Obr.obalu způsobem, který neohrožuje životní prostředí. Veškeré materiály použité k balení nejsou škodlivé pro životní prostředí, jsou 100 % recyklovatelné: Pokud už nebudeme používat spotřebič, tak je třeba opotřebenému zařízení před zešrotováním uříznout připojovací kabel. Tento spotřebič je označen podle evropské směrnice 2002/96/ES. Takovéto označení nás informuje, že tento spotřebič po období jeho používání nemůže být vyhozen s jinými domácími odpady. Uživatel je povinen ho odevzdat do sítě sběrných míst. Síť sběrných míst včetně lokálních sběrných dvorů tvoří vhodný systém umožňující odevzdání těchto spotřebičů. l Vnější obal z lepenky / fólie l Tvar z pěnového polystyrenu (PS) bez FCKW l Fólie a sáčky z polyetylénu (PE) Vhodné zacházení s opotřebenými elektrickými a elektronickými spotřebiči přispívá k zamezení důsledků nepříznivých pro zdraví lidí a životní prostředí, vyplývajících z přítomnosti nebezpečných složek a také nevhodného skladování a zužitkování takovýchto spotřebičů.

ZÁRUKA A POPRODEJNÍ SERVIS

Záruka Záruční opravy se provádějí na základě záručního listu. Výrobce neodpovídá za jakékoliv škody způsobené nesprávným zacházením s výrobkem. Prohlášení výrobce Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic:

směrnice směrnice směrnice směrnice pro nízkonapěťová zařízení 2014/35/EC o elektromagnetické kompatibilitě 2014/30/EC ErP - 2009/125/EC RoHS 2011/65/EC a proto byl spotřebič označen a také bylo pro něho vystaveno prohlášení o shodě poskytované orgánům pro dohled nad trhem.

l UPOZORNENIE: pred pripojením odsávača k sieťovému napájaniu vždy skontrolujte, či bol napájací kábel správne nainštalovaný a či NEBOL pritlačený odsávačom počas montážnych prác. Nenapájajte spotrebiče na elektrickou sieť, pokiaľ nebola úplne dokončená jeho inštalácia. l Nepoužívať NIKDY odsávač pary bez správne namontovanej mriežky! l Je přísně zakázáno vařit jídla s volným plamenem pod krytem. l Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů. l POZOR! Chýbajúca inštalácia skrutiek a upevòovacích zariadení v súlade s týmito pokynmi môže ma_ za následok ohrozenie elektrickým prúdom. MONTÁŽ Vybavenie Kuchynský odsávač sa skladá z nasledujúcich elementov (Výkr. 2a):

3. zvýšení rýchlosti ventilátoru

Recyklace obalu LIKVIDACE / ZUŽITKOVÁNÍ SPOTŘEBIČE Zařízení bylo na dobu přepravy zabezpečeno obalem proti poškození. Prosíme Vás, aby jste po rozbalení zařízení zlikvidovali části Obr.obalu způsobem, který neohrožuje životní prostředí. Veškeré materiály použité k balení nejsou škodlivé pro životní prostředí, jsou 100 % recyklovatelné: Pokud už nebudeme používat spotřebič, tak je třeba opotřebenému zařízení před zešrotováním uříznout připojovací kabel. Tento spotřebič je označen podle evropské směrnice 2002/96/ES. Takovéto označení nás informuje, že tento spotřebič po období jeho používání nemůže být vyhozen s jinými domácími odpady. Uživatel je povinen ho odevzdat do sítě sběrných míst. Síť sběrných míst včetně lokálních sběrných dvorů tvoří vhodný systém umožňující odevzdání těchto spotřebičů. l Vnější obal z lepenky / fólie l Tvar z pěnového polystyrenu (PS) bez FCKW l Fólie a sáčky z polyetylénu (PE) Vhodné zacházení s opotřebenými elektrickými a elektronickými spotřebiči přispívá k zamezení důsledků nepříznivých pro zdraví lidí a životní prostředí, vyplývajících z přítomnosti nebezpečných složek a také nevhodného skladování a zužitkování takovýchto spotřebičů.

ZÁRUKA A POPRODEJNÍ SERVIS

Záruka Záruční opravy se provádějí na základě záručního listu. Výrobce neodpovídá za jakékoliv škody způsobené nesprávným zacházením s výrobkem. Vyhlásenie výrobcu Výrobca týmto vyhlasuje, že výrobok spĺňa dôležité požiadavky nasledujúcich európskych smerníc:
