NÁVOD NA OBSLUHU OSS6232I AMICA

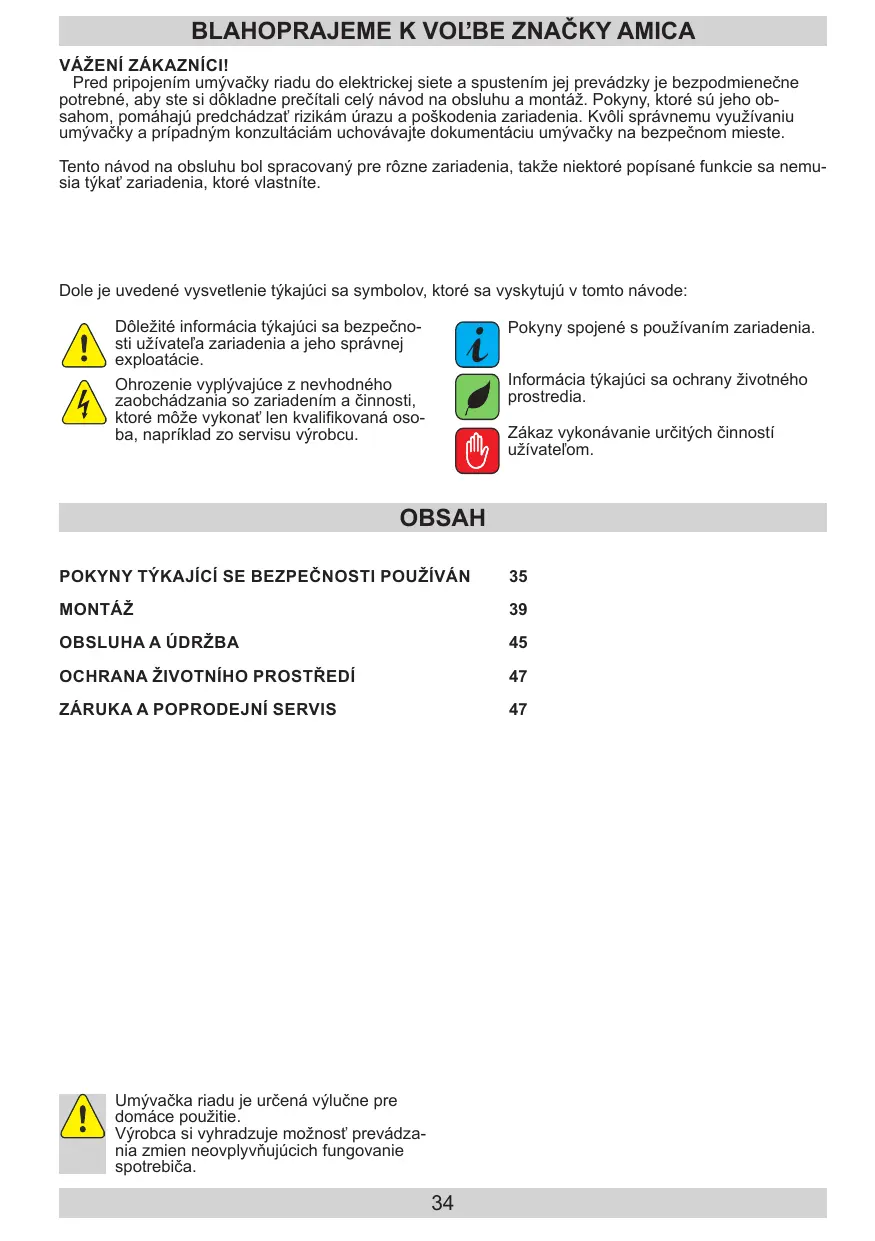

BLAHOPRAJEME K VOĽBE ZNAČKY AMICA VÁŽENÍ ZÁKAZNÍCI! Pred pripojením umývačky riadu do elektrickej siete a spustením jej prevádzky je bezpodmienečne potrebné, aby ste si dôkladne prečítali celý návod na obsluhu a montáž. Pokyny, ktoré sú jeho obsahom, pomáhajú predchádzať rizikám úrazu a poškodenia zariadenia. Kvôli správnemu využívaniu umývačky a prípadným konzultáciám uchovávajte dokumentáciu umývačky na bezpečnom mieste. Tento návod na obsluhu bol spracovaný pre rôzne zariadenia, takže niektoré popísané funkcie sa nemusia týkať zariadenia, ktoré vlastníte. Dole je uvedené vysvetlenie týkajúci sa symbolov, ktoré sa vyskytujú v tomto návode: Dôležité informácia týkajúci sa bezpečnosti užívateľa zariadenia a jeho správnej exploatácie. Ohrozenie vyplývajúce z nevhodného zaobchádzania so zariadením a činnosti, ktoré môže vykonať len kvalifikovaná osoba, napríklad zo servisu výrobcu.

Pokyny spojené s používaním zariadenia. Informácia týkajúci sa ochrany životného prostredia. Zákaz vykonávanie určitých činností užívateľom. OBSAH POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁN

Umývačka riadu je určená výlučne pre domáce použitie. Výrobca si vyhradzuje možnosť prevádzania zmien neovplyvňujúcich fungovanie spotrebiča.

lVýrobca nenesie žiadnu zodpovednosť za eventuálne škody alebo požiare spôsobené zariadením a vyplývajúcim z nedodržovania pokynov uvedených v tomto návodu. l Kuchynský odsávač sa používa na odstraňovanie kuchynských pár. Nepoužívajte ho na iné účely. l Odsávač, ktorý funguje v režime odťahu, pripojte k príslušnému ventilačnému potrubiu (nepripájajte ku komínovým, dymovým alebo spalinovým potrubiam, ktoré sú v prevádzke). Odsávač vyžaduje inštaláciu potrubia, ktoré odvádza vzduch smerom von z miestnosti. Dĺžka potrubia (najčastejšie rúrka Ø 120 alebo 150mm) nesmie byť dlhšia ako 4-5 m. Potrubie, ktoré odvádza vzduch je taktiež nutné pri teleskopických a nábytkových digestoroch v prevádzkovom režime pohlcovača.

l Odsávač, ktorý je v prevádzkovom režime pohlcovača vyžaduje inštaláciu filtra s aktívnym uhlím. V tomto prípade sa nevyžaduje inštalácia potrubia odvádzajúceho vzduch von, odporúča sa však montáž usmerňovača prúdu vzduchu (iba komínové odsávače). l Odsávač má nezávislé osvetlenie a tiež odťahový ventilátor s možnosťou nastaviť jednu z niekoľkých rýchlostí otáčania. POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ l V závislosti na verzii zariadenia je odsávač určený na trvale pripevnenie na zvislú stenu nad plynovým alebo elektrickým sporákom (komínové a univerzálne odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsávače); na zvislú stenu v zabudovanom nábytku nad plynovým alebo elektrickým sporákom (teleskopické a vstavané odsávače). Pred inštaláciou sa uistite, či konštrukcia steny / stropu je dostatočná na udržanie odsávača. Niektoré modely odsávačov sú veľmi ťažké. l Výška inštalácie zariadenia nad elektrickou varnou doskou je uvedená v liste výrobku (technickej špecifikácii zariadenia). Ak je v návode na inštaláciu plynových zariadení uvedená väčšia vzdialenosť, je potrebné to vziať do úvahy (obr. 1a/b/c).

l Pod kuchynským odsávačom nenechávajte otvorený oheň, pri vyberaní riadu z horáku nastavte minimálny plameň. Vždy skontrolujte, či plameň nepresahuje poza riad, pretože to spôsobuje nežiaduce straty energie a nebezpečnú koncentráciu tepla. l Jedlá pripravované na tukoch musia byť neustále dohliadané, pretože príliš zahriaty tuk sa môže vznietiť. l Pred každou operáciou čistenia alebo výmeny filtra alebo pred začiatkom opráv, vytiahnite zástrčku spotrebiča zo zásuvky. l Čistenie hliníkového filtra, je potrebné vykonávať prinajmenšom raz na mesiac, v súvislosti s existujúcim rizikom požiaru (nasýtený tuk je ľahko zápalný). POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ l Ak sa v miestnosti, okrem kuchynského odsávača, exploatuje aj iný spotrebič s neelektrickým napájaním (napr. pece na tekuté palivo, prietokové ohrievače, termy), je nutné zabezpečiť postačujúcu ventiláciu (prívod vzduchu). Bezpečná exploatácia je možná, keď pri súčasnej práci kuchynského odsávača a spaľujúcich zariadení, ktoré sú závislé na vzduchu v miestnosti, v mieste nastavenia týchto zariadení je podtlak najvyššie 0,004 milibaru (tento bod neplatí, kedy je kuchynský odsávač používaný ako absorbent zápachov). l Odsávač nemôže slúžiť ako plocha podpory pre osoby nachádzajúce sa v kuchyni.

l Odsávač musí byť často čistený jak zvnútra, tak i zvonka (NAJMENEJ RAZ MESAČNE, pri dodržovanie pokynov týkajúcich sa údržby, uvedených v tomto návodu). Nedodržovanie zásad týkajúcich sa čistenie odsávača, ako aj výmeny filtrov môže spôsobiť vznik ohrozenia požiarom. l Ak napájací kábel bude poškodený, to musí byť vymenený v špecializovanom opravárenskom podniku. l Je potreba zabezpečiť možnosť odpojenia spotrebiča od elektrickej siete vytiahnutím zástrčky alebo vypnutím dvojpólového vypínača POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ l Toto zariadenie nie je prispôsobené k používaniu osobami (v tom deťmi)s obmedzenou fyzickou, zmyslovou alebo psychickou schopnosťou alebo osobami s nedostatočnými skúsenosťami a znalosťami zariadenia, iba ak je uskutočňované pod dohľadom alebo v súlade s návodom používania zariadenia, odovzdanom osobami odpovedajúcimi za ich bezpečnosť. l Je potreba venovať zvláštnu pozornosť tomu, aby spotrebič nepoužívali deti ponechané bez dohľadu l Skontrolujte, či napätie uvedené na výrobnom štítku odpovedá miestnym parametrom napájania. l Pred montážou rozviňte a narovnajte sieťový kábel l Pozor! Obalový materiál (polyetylénové vrecúška, kúsky polystyrénu a pod.) treba počas rozbaľovania udržovať mimo dosahu detí.

3. Sústava ovládania,

5. Hliníkový filter (pod krytom)

Odsávač je dodatočne vybavený ovládačom diaľkového ovládania (Výkr. 2b).

MONTÁŽ A) Montáž podstropného úchytu Podstropný úchyt pripevnite k stropu takým spôsobom, aby sa smer označenia „ČELO” na úchytu pokrýval s čelom spotrebiča. Pomocou vrtáku ø1Omm vyvŕtajte otvory pod hmoždinky v bodoch označených ako A, B, C, D. V štyroch predtým vyvŕtaných otvoroch umiestite odpovedajúce hmoždinky. Pripevnite podstropný úchyt pomocou štyroch skrutiek 5,5 x B) Montáž rohových lišt Venujúce pozornosť čelu podstropného úchytu (výkr. 3), do korpusu motoru pripevnite dve čelné lišty (ľavú a pravú), ako aj dve zadné lišty (výkr. 4). Presvedčte sa, či sú lišty zamontované správne, a že ich dĺžka je jednaká v každom rohu korpusu motoru. Dodatočne venujte pozornosť na odpovedajúci smer závesov rohových líšt, aby presne priliehali k podstropnému úchytu. Čelné lišty Výkr. 3 Zadné lišty čelo korpusu C) Inštalácia komínov ku korpusu. Umiestite vnútorný komín do vonkajšieho komína. Pre dočasné spojenie komínov čiastočne naskrutkujte (ne do konca) dve skrutky do korpusu motoru (výkr. 4) a vložte oba komíny na teleso (výkr. 5). Takým spôsobom sa pripevnené komíny nezosunú behom montáže sústavy korpusu motoru do podstropného úchytu (výkr. 6). Výkr. 4 montáž úchytu Výkr. 4 Výkr. 5

Výkr. 6 MONTÁŽ D) Montáž sústavy korpusu do podstropného úchytu Umiestite rohové lišty v odpovedajúcich miestach podstropného úchytu takým spôsobom, aby sa závesy líšt ocitli v montážnych výrezoch podstropného úchytu (výkr. 7) a priskrutkujte je odpovedajúcimi skrutkami. Výkr. 7 Výkr. 8 Montážne výrezy E) Montáž hliníkového odťahového potrubia vzduchu (len v prípade práce ako digestor) Pripevnite hliníkovú rúru do vypúšťacieho hrdla takým spôsobom, aby najvyšší rýchlostný stupeň motoru nespôsobil odtrhnutie rúry (výkr. 8). Druhý koniec rúry pripevnite do odťahového otvoru vo strope. F) Montáž posilňujúce lišty Pripevnite posilňujúcu lištu vo tvaru „U” skrutkami, ktoré sú v montážnom kompletu. Táto lišta predchádza deformovaniu rohových líšt a úpadku odsávača na zem (výkr. 9). Výkr.9

MONTÁŽ Montážne otvory G) Montáž vnútorného komína do podstropného úchytu Zdvihnite vnútorný komín a pripevnite ho skrutkami 3,5 x 9,5 do podstropného úchytu (výkr. 10). Výkr.10 H) Demontáž krytu prívodu vzduchu V ležiacej polohe v prednej časti odsávača uchopte kryt a opatrne ho potiahnite hore a vypnite ho so zachovaním mimoriadnej opatrnosti (výkr. 11). Háky dolného korpusu (12a) Výkr.11

I) Spojenie dvoch elementov korpusu

(misy a sústavy motoru) Spojte dolný element korpusu spolu so skôr pripevnenú sústavu korpusu motoru ku stropu. Vo vnútri dolného elementu korpusu (Rys 12a) sa nachádzajú háky, ktoré umiestite v otvoroch, nachádzajúcich sa v korpuse motoru (výkr. 12b) Výkr.12 Otvory na háky v telese motoru (12b)

MONTÁŽ J) Spojenie dvoch elementov korpusu Použite skrutky 3,5 x 9,5mm a priskrutkujte oba elementy (Výkr. 13). Výkr.13 K) Pripojenie zväzku vodičov Snímte škatuľu z umelej hmoty pod ktorú sa nachádza zásuvka pre zväzok vodičov napájajúcich motor ventilátora (Výkr.

14) a pripojte zástrčku.

Ochranná škatuľa Výkr.14 L) Pripojenie zväzku cd Bielu zástrčku odpovedajúcu za napájanie umiestite v príslušnej zásuvke (výkr. 15). Výkr.15

MONTÁŽ Nastavenie digestora na režim odsávania V tomto prípade je vzduch odvádzaný von zvláštnym potrubím. Pri takom nastavení je nutné odstrániť prípadné filtre s aktívnym uhlíkom. Digestor je pripojený k ventilačnému otvoru odvádzajúcemu vzduch von z miestnosti pomo¬cou pevného alebo pružného potrubia s priemerom 120 mm a správnych objímok k tomuto potrubiu, ktoré sú dostupné v obchodoch s inštalačnými materiálmi. Pripojením je nutné poveriť kvalifikovanú osobu. Nastavenie digestora na režim filtrácie V tomto prípade sa prefiltrovaný vzduch vracia späť do miestnosti prostredníctvom výrezov umiestnených po oboch stranách horného komína. Pri takom nastavení je nutné namontovať filter s aktívnym uhlíkom a odporúča sa namontovať spätnu klapku (dostupnosť v závislosti od modelu). Pri vybraných modeloch univerzálnych odsávačov je potrebné prepnúť páčku vo vnútri odsávača (obr. 8), aby ste mohli prepnúť prevádzkový režim z odťahového na režim pohlcovača zápachov. Vyčistený vzduch sa vráti do miestnosti cez otvory, ktoré sa nachádzajú v hornej časti zariadenia. Odsávače nábytkové a teleskopické, ktoré fungujú v režime pohlcovača vyžadujú montáž potrubia, ktoré odvádza vzduch. Druhý koniec potrubia je potrebné nasmerovať do miestnosti, tadiaľ bude odvádzaný prefiltrovaný vzduch. Rýchlosti ventilátora Najnižšia a prostredná rýchlosť slúžia na prevádzku za normálnych podmienok a na odstra¬ňovanie nízkych koncentrácií pár, kým najvyššia rýchlosť slúži len na odstraňovanie vysokých koncentrácií kuchynských pár, napr. počas vyprážania alebo grilovania.

Ovládanie odsávače sa vykonáva pomocou ovládacieho panela (obr. 4) Kuchynský odsávač je vybavený 5 pracovnými rýchlosťami ventilátora. Rýchlosť ventilátora je nutné zvoliť v závislosti od intenzity varenia. Aby naštartovať ventilátor odsávača stlačte tlačidlo ” ” na ovládacím paneli. Pracovná rýchlosť ventilátora sa zvyšuje niekoľkonásobným stlačením tlačidla ”>”, zníženie rýchlosti ventilátora prebieha prostredníctvom stlačenia tlačidla ”<”. Po zapnutie odsávača, ventilátor vždy začína prácu na druhom rýchlostnom stupni. Tlačidlo ” ”, slúži k oneskorenému vypnutiu spotrebiča. Táto funkcia bude naštartovaná prostredníctvom stlačenia tlačidla ” ”, vypnutie spotrebiča nastúpi po 15 minútach od tohto momentu. Keď bude funkcia oneskoreného vypnutia aktivovaná, displej to signalizuje blikaním číslice na displeju a ventilátor odsávače bude vypnutý po 15 minútach. Odporúča sa používať tejto funkcie odsávača ešte niekoľko minút po ukončeniu varenia s cieľom odstránenia zvyškov pachu a pary z kuchyne. Osvetlenie Kuchynský odsávač má halogénové osvetlenie. Zapínanie a vypínanie osvetlenie prebieha prostredníctvom stlačenia tlačidla ” ” na ovládacom paneli (výkr. 2 poz. 3). Ovládač diaľkového ovládania Kuchynský odsávač je vybavený ovládačom diaľkového ovládania. Funkcie ovládače sú opísané dole:

Po stlačení tlačidla „POWER” motor odsávača začne pracovať na druhom rýchlostnom stupni. Osvetlenie odsávače je možné zapnúť nezávisle od tlačidla „POWER” Aby plne využívať funkcie ovládača diaľkového ovládania je potrebné: - Na zadnom povrchu ovládača sa nachádza zaslepený otvor na batérie, jemne odohnite západku a stiahnite klapku. - Umiestite batérie v ovládaču v súlade s označením vo vnútri ovládača - Uzavrite klapku ovládača. - Nasmerujte ovládač vo smere prednej časti kuchynského odsávača. Medzi ovládačom a senzorom sa nemôžu nachádzať žiadne prekážky, Svetlo žiariviek môže rušiť komunikáciu medzi ovládačom a odsávačom.

Údržba Osvetlení Regulárna údržba a čistenie spotrebiča zabezpečí dobrou a bezporuchovou práci kuchynského odsávača, ako aj predĺži jeho trvanlivosť. Je nutné venovať špeciálnu pozornosť, aby tukové aj uhlíkové filtre boli vymieňané v súlade s odporúčaním Výmena osvetlenia je znázornená na obrázku č. 7. Je potrebné používať žiarovky / halogény / diódové moduly s rovnakými parametrami ako sú nainštalované výrobcom v zariadení. Uhlíkový filter (používaný iba vo verzii pohlcovača) Uhlíkový filter sa používa výlučne vtedy, keď odsávač nie je pripojený k ventilačnému kanálu. Filter s aktívnym uhlím má schopnosť absorbovania pachov až do svojho nasýtenia. Nie je tiež vhodný do umytia ani k regenerácii a musí byť vymieňaný najmenej jedenkrát na 2 mesiace alebo častejšie v prípade výnimočne intenzívneho používania. Čistenie Normálne čistenie odsávača:

Výmena: Demontáž uhlíkového filtra je znázornená na obrázku 6. Nepoužívajte vlhké handričky alebo špongie ani prúd vody. Nepoužívajte riedidlá ani alkohol, pretože by mohli zmatnieť lakované povrchy. Nepoužívajte leptavé látky, najmä na čistenie povrchov z nerezovej oceli. Nepoužívajte tvrdé, drsné handričky Odporúča sa používanie vlhkej handričky a neutrálnych mycích prostriedkov. Pozor: Po niekoľko umývanie v umývačke, filter môže zmeniť farbu. Zmena farby neznamená zlyhanie a nie je potrebná výmena filtra. Hliníkový tukový filter Filter musí byť čistený pokiaľ sa na displeju objaví symbol ” ”, priemerne po 2-3 týždňoch. Aby vypnúť hore uvedený symbol (po vyčistení filtrov a ich spätným namontovaním) pridržte 3 sekundy tlačidlo označené symbolom ” ” (odsávač nemôže byť v pracovnom stave). Po tejto činnosti sa objaví symbol ”E” a spotrebič môže byť používaný obvyklým spôsobom. Ak chcete používať spotrebič bez odstraňovanie z displeja symbolu ” ” - stlačte tlačidlo označené symbolom ” ”. označenie rýchlosti sa ukáže 1 sekundu, potom sa objaví symbol ” ” a motor bude ďalej pracovať. POZNÁMKA: Symbol ” ” sa ukazuje po 60 hodinách používania motoru spotrebiča. Tukový filter musí byť čistený mytím v umývačke riadu (maximálna teplota mytia je 60 stupňov C) alebo ručne s použitím jemného detergentu alebo tekutého mydla.

smernica smernica smernica smernica pre nízke napätie 2014/35/EC elektromagnetickej kompatibility 2014/30/EC ErP - 2009/125/EC RoHS 2011/65/EC a preto výrobok získal označenie a bolo preň vydané Vyhlásenie o zhode, a toto vyhlásenie bolo sprístupnené orgánom obchodnej inšpekcie.
