BEDIENUNGSANLEITUNG OSS6232I AMICA

BEDIENUNGSANLEITUNG - KAMINHAUBE

Bitte lesen Sie diese Anleitung vor der Installation des Kaminhaube durch!

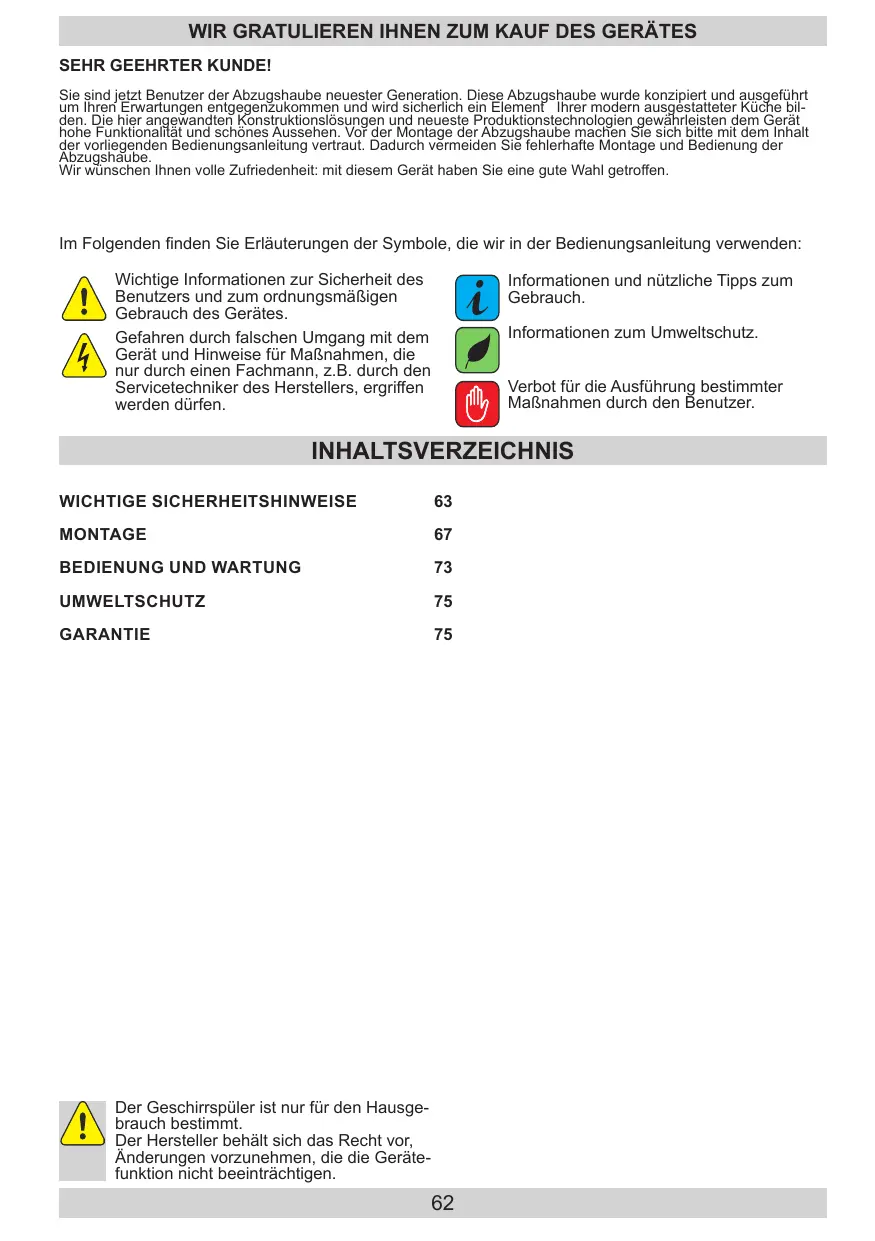

WIR GRATULIEREN IHNEN ZUM KAUF DES GERÄTES SEHR GEEHRTER KUNDE! Sie sind jetzt Benutzer der Abzugshaube neuester Generation. Diese Abzugshaube wurde konzipiert und ausgeführt um Ihren Erwartungen entgegenzukommen und wird sicherlich ein Element Ihrer modern ausgestatteter Küche bilden. Die hier angewandten Konstruktionslösungen und neueste Produktionstechnologien gewährleisten dem Gerät hohe Funktionalität und schönes Aussehen. Vor der Montage der Abzugshaube machen Sie sich bitte mit dem Inhalt der vorliegenden Bedienungsanleitung vertraut. Dadurch vermeiden Sie fehlerhafte Montage und Bedienung der Abzugshaube. Wir wünschen Ihnen volle Zufriedenheit: mit diesem Gerät haben Sie eine gute Wahl getroffen. Im Folgenden finden Sie Erläuterungen der Symbole, die wir in der Bedienungsanleitung verwenden: Wichtige Informationen zur Sicherheit des Benutzers und zum ordnungsmäßigen Gebrauch des Gerätes. Gefahren durch falschen Umgang mit dem Gerät und Hinweise für Maßnahmen, die nur durch einen Fachmann, z.B. durch den Servicetechniker des Herstellers, ergriffen werden dürfen.

Informationen und nützliche Tipps zum Gebrauch. Informationen zum Umweltschutz. Verbot für die Ausführung bestimmter Maßnahmen durch den Benutzer. INHALTSVERZEICHNIS WICHTIGE SICHERHEITSHINWEISE

BEDIENUNG UND WARTUNG

Der Geschirrspüler ist nur für den Hausgebrauch bestimmt. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, die die Gerätefunktion nicht beeinträchtigen.

WICHTIGE SICHERHEITSHINWEISE

l Der Hersteller haftet nicht für die Schäden, die Folge der Nichteinhaltung inder vorliegenden Gebrauchsanweisung angeführten Prinzipien sind. l Die Dunstabzugshaube dient zur Abführung von Gerüchen und Dämpfen. Verwenden Sie die Dunstabzugshaube nicht zu anderen Zwecken. l Beim Abluftbetrieb muss die Dunstabzugshaube an einen entsprechenden Lüftungskanal angeschlossen werden (nicht an betriebsaktive Kamin-, Rauch- oder Abgaskanäle anschließen!). Es ist dabei erforderlich, eine Leitung zur Abführung der Abluft nach außen zu installieren. Diese Abluftleitung (ein Rohr mit einem Durchmesser von Ø 120 oder 150mm) sollte mindestens 4-5 m lang sein. Die Abluftleitung ist auch bei Teleskopund Möbeldunstabzugshauben bei Umluftbetrieb erforderlich.

l Beim Umluftbetrieb muss der Aktivkohlefilter installiert werden. In diesem Fall ist es nicht mehr erforderlich, die Leitung zur Abführung der Abluft zu installieren. Zu empfehlen ist dagegen die Montage des Umlenkblechs für die Abluft (nur bei Kaminabzugshauben). Die Dunstabzugshaube verfügt über eine unabhängige Beleuchtung sowie einen Abluftventilator mit der Möglichkeit der Einstellung einer der mehreren Leistungsstufen. WICHTIGE SICHERHEITSHINWEISE l Je nach der Version der Gerätes ist die Dunstabzugshaube für eine dauerhafte Anbringung an einer vertikalen Wand über einem Gasoder Elektroherd (Kaminabzugshauben und Universalabzugshauben); unter der Decke über einem Gas- oder Elektroherd (Inselabzugshauben); an einer vertikalen Wand in einem Möbelstück über einem Gas- oder Elektroherd (Teleskop-und Möbeldunstabzugshauben) bestimmt. Vergewissern Sie sich vor der Montage, ob die Wandoder Deckenkonstruktion für die Montage der Dunstabzugshaube geeignet ist und standhalten kann. Manche Modelle der Dunstabzugshauben sind sehr schwer. l Die Montagehöhe über dem Elektroherd ist im Produktdatenblatt (in der technischen Spezifikation des Gerätes) angegeben. Sollte in der Montageanleitung für Gasherde ein größerer Abstand angegeben sein, so muss dies berücksichtigt werden (Abb. 1a/b/c).

l Vermeiden Sie offene Flammen unter der Dunstabzugshaube. Wenn Sie das Kochgeschirr von der Gaskochstelle nehmen, stellen Sie die Flamme zuvor auf Minimum. Sorgen Sie immer dafür, dass die Flamme keinesfalls über das Kochgeschirr hinausragt, sonst kommt es zu unerwünschten Energieverlusten und zur gefährlichen Konzentration von Wärme. l Die Zubereitung der Gerichte mit Fetten muss stets unter Aufsicht erfolgen, da das überhitzte Fett sich schnell selbst entzünden kann. l Vor jedem Filterwechsel oder vor Durchführung von Reparaturen trennen Sie das Gerät von der Stromversorgung, indem Sie den Stecker aus der Steckdose ziehen. l Der Fettfilter der Dunstabzugshaube ist durchschnittlich alle zwei bis drei Wochen zu reinigen. Ein überfetteter Filter bedeutet Brandgefahr! WICHTIGE SICHERHEITSHINWEISE l Sollten im Raum gleichzeitig sowohl die Abzugshaube als andere nicht mit Strom gespeiste Geräte (z.B. Öfen für flüssige Brennstoffe, Durchlauferhitzer, Thermen) betrieben werden, muss für eine ausreichende Belüftung des Raumes (Luftzufuhr) gesorgt werden. Ein sicherer Betrieb der Abzugshaube ist nur dann möglich, wenn bei gleichzeitigem Betrieb der Dunstabzugshaube und anderer, luftverbrauchender Geräte, der Unterdruck in ihrer direkten Nähe den Wert von max. 0,004 mB erreicht (dieser Wert gilt nicht bei Umluftbetrieb der Dunstabzugshaube). l Die Dunstabzugshaube darf nicht als Stützfläche für Personen, die sich gerade in der Küche befinden, genutzt werden.

l Die Dunstabzugshaube sollte sowohl von außen als auch von innen oft (MINDESTENS EINMAL PRO MONAT, unter Beachtung der in dieser Gebrauchsanweisung angegebenen Hinweise zur Wartung des Gerätes) gereinigt werden. Bei Nichtbeachtung der Grundsätze, die die Reinigung der Dunstabzugshaube und den Filterwechsel betreffen, entsteht Brandgefahr. Der Hersteller übernimmt keine Haftung für eventuelle Schäden oder Brände, die durch das Gerät verursacht wurden und sich aus der Nichtbeachtung der in dieser Gebrauchsanweisung angegebenen Hinweise ergeben. l Wird das Netzkabel beschädigt, muss es von einem Fachmann repariert werden. l Das Gerät muss problemlos vom Stromnetz zu trennen sein, indem man den Stecker herauszieht oder den zweipoligen Schalter betätigt. WICHTIGE SICHERHEITSHINWEISE l Das Gerät darf nicht durch Personen (darunter auch Kinder) mit eingeschränkten körperlichen, sinnlichen oder psychischen Fähigkeiten sowie durch unerfahrene sowie solche Personen, die das Gerät nicht kennen, bedient werden, es sei denn, es geschieht unter Aufsicht oder gemäß der Anweisungen der für ihre Sicherheit verantwortlichen Personen. l Erlauben Sie nicht den Kindern das Gerät ohne Aufsicht zu bedienen. Erlauben Sie den Kinder nicht mit dem Gerät zu spielen. l Prüfen Sie, ob die auf Typenschild gemachten Angaben zur Spannung den örtlichen Parametern der Stromversorgung entsprechen. l Das Netzkabel vor der Montage ausrollen und begradigen. l Vorsicht! Verpackungsmaterialen (Kunststoffbeutel und Styropor) können gefährlich sein! Halten Sie diese von Kindern fern! Erstickungsgefahr!

l ACHTUNG: Vor Anschluss der Dunstabzugshaube ans Stromnetz muss immer kontrolliert werden, ob das Netzkabel ordnungsmäßig installiert und während der Montagearbeiten durch die Dunstabzugshaube NICHT eingeklemmt wurde. Es ist empfehlenswert, das Funktionstüchtigkeit der Dunstabzugshaube vor der Ergeifung der Montagemaßnahmen überprüfen. l Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! l Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. l In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten. l WARNUNG! erfolgt die Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag. MONTAGE Ausstattung Die Abzugshaube, bestehet aus folgenden Teilen (Abb. 2...):

5. Aluminiumfilter (unter der Blende)

Zur Ausstattung der Dunstabzugshaube gehört außerdem eine Fernbedienung (Abb. 2b).

MONTAGE Montage der Deckenhalterung Die Deckenhalterung ist unter der Decke so anzubringen, dass die Richtung der Kennzeichnung „FRONT” in der Halterung mit der Frontseite des Gerätes übereinstimmt. Die Löcher für Spreizdübel an den mit den Buchstaben A, B, C und D markierten Stellen mit dem Bohrer Ø10 mm bohren. Entsprechende Spreizdübel in die zuvor ausgebohrten Löcher hineinstecken. Die Deckenhalterung mit vier Schrauben 5,5 x 45 befestigen. Abb. 3 B) Montage der Eckleisten Indem auf die Frontseite der Deckenhalterung (Abb. 3) geachtet wird, zwei Frontleisten (links und rechts) sowie zwei Hinterleisten (Abb. 4) am Motorgehäuse befestigen. Vergewissern Sie sich, dass die Leisten ordnungsmäßig angebracht wurden und deren Länge in jeder Ecke des Motorgehäuses gleich ist. Darüber hinaus muss auf die korrekte Richtung der Schnappverschlüsse der Eckleisten geachtet werden, damit sie zur Deckenhalterung passen. Frontleisten Frontseite des Gehäuses C) Installation der Kamine am Gehäuse Den Innen-Kamin in den Außenkamin setzen. Zur vorläufigen Verbindung der Kamine zwei Schrauben ins Motorgehäuse (nicht ganz) einschrauben (Abb. 4) und beide Kamine auf das Gehäuse aufsetzen (Abb. 5). Die auf diese Art und Weise vorläufig angebrachten Kamine verschieben sich nicht mehr bei der Montage des Motorgehäuses an der Deckenhalterung (Abb. 6). Abb. 4 Hinterleisten Montage der Halterung Abb. 4 Abb. 5

Abb. 6 MONTAGE D) Montage des Gehäuses an der Deckenhalterung Die Eckleisten an entsprechenden Stellen der Deckenhalterung so platzieren, dass die Schnappverschlüsse der Leisten in die Montageöffnungen in der Deckenhalterung hineinpassen (Abb. 7), und die Leisten mit entsprechenden Schrauben befestigen. Abb. 7 Abb. 8 Montageöffnung E) Montage des Aluminiumrohres zur Abführung der Abluft (nur bei der Wahl des Abluftbetriebs der Dunstabzugshaube) Das Aluminiumrohr am Auslaufstutzen so anbringen, dass das Rohr bei der Einstellung der höchsten Leistungsstufe des Motors nicht herausgerissen wird (Abb. 8). Das andere Rohrende in der Auslauföffnung in der Decke montieren. F) Montage der Verstärkungsleiste Die Verstärkungsleiste in U-Form mit den Schrauben, die im Montageset mitgeliefert wurden, befestigen. Diese Leiste verhindert die Verformung der Eckleisten sowie das Herunterfallen der Dunstabzugshaube (Abb. 9). Abb. 9

MONTAGE Montageöffnungen G) Montage des Innen-Kamins an der Deckenhalterung Den Innen-Kamin hochheben und mit den Schrauben 3,5 x 9,5 an der Deckenhalterung (Abb. 10) montieren. Abb.10 H) Entfernung der Einlaufabdeckung Die Dunstabzugshaube auf den Untergrund legen, die Abdeckung im vorderen Teil der Abzugshaube festhalten, vorsichtig nach oben ziehen und anschließend mit besonderer Vorsicht entrasten (Abb. 11). Häkchen am unteren Gehäuse (12a) Abb.11

I) Verbindung von zwei Elementen der

Abzugshaube (Oberteil und Motor-Gruppe) Das untere Element der Abzugshaube und die zuvor an der Decke angebrachten Motor-Gruppe miteinander verbinden. Innerhalb des unteren Elements der Abzugshaube (Abb. 12a) gibt es Häkchen, die in die Öffnungen im Motorgehäuse eingerastet werden müssen (Abb. 12b). Abb.12 Öffnungen für die Häkchen im Motorgehäuse (12b)

MONTAGE J) Verbindung von zwei Elementen der Abzugshaube - Fortsetzung Beide Elemente mit den Schrauben 3,5 x 9,5mm miteinander verbinden (Abb. 13). Abb.13 K) Anschluss der Bündel Zuerst die Kunststoff-Schalterdose, unter der sich die Steckdose für das Kabelbündel zur Stromversorgung des Lüfters befindet, herausnehmen (Abb. 14) und den Stecker anschließen. Schutzdose Abb.14 L) Anschluss der Bündel - Fortsetzung Den für die Stromversorgung zuständigen weißen Stecker in die entsprechende Steckdose stecken (Abb. 15). Abb.15

MONTAGE Einstellung des Abluftbetriebs der Dunstabzugshaube Im Abluftbetrieb wird die Luft nach Außen durch einen gesonderten Kanal abgeführt. Dabei sollten eventuell bestehende Kohleaktivfilter entfernt werden. Die Abzugshaube schließen Sie an das Abzugsloch mit einem fixen oder flexiblen Rohr Ø 120 mm (im Fachhandel erreichbar) an. Der Anschluss sollte von einem qualifizierten Fachmann durchgeführt werden. Einstellung des Umluftbetriebs der Dunstabzugshaube In dieser Option kehrt die gefilterte Luft über die auf beiden Seiten des oberen Kamin befindlichen Öffnungen in den Raum zurück. Bei dieser Einstellung ist ein Aktivkohlefilter zu installieren Und es ist empfehlenswert, das Umlenkblech für die Abluft zu montieren (verfügbar je nach dem Modell). In ausgewählten Modellen der Universalabzugshauben muss der Hebel in der Dunstabzugshaube umgestellt werden (Abb. 8), damit das Gerät vom Abluft- auf den Umluftbetrieb wechseln kann. Die gereinigte Luft kehrt über die im oberen Bereich des Gerätes befindlichen Öffnungen in den Raum zurück. Beim Umluftbetrieb muss im Falle der Möbel- und Teleskopabzugshauben ein Rohr zur Abführung der Abluft montiert werden. Das andere Rohrende ist in den Raum zu richten, dadurch erfolgt die Abführung der gefilterten Luft. Geschwindigkeit der Lüfters Unter normalen Bedingungen und bei geringer Konzentration der Dämpfe wird geringe und mittlere Geschwindigkeit empfohlen. Die höchste Geschwindigkeit (TURBO) sollte dagegen nur bei hoher Konzentration der Dämpfe, z.B. beim Braten oder Grillen, genutzt werden.

BEDIENUNG UND WARTUNG

Die Steuerung der Dunstabzugshaube erfolgt am Bedienfeld (Abb. 4a) Die Dunstabzugshaube verfügt über fünf Leistungsstufen des Lüfters. Die Geschwindigkeit des Lüfters muss an die Kochintensität angepasst werden. Um den Lüfter zu betätigen, drücken Sie die Taste ” ” in der Bedienblende (Abb. 17). Die Betriebsgeschwindigkeit des Lüfters wird durch mehrmaliges Drücken der Taste ” > ” erhöht. Die Reduzierung der Betriebsgeschwindigkeit des Lüfters erfolgt durch das Drücken der Taste ” < ”. Nach Einschalten der Dunstabzugshaube beginnt der Betrieb des Lüfters immer auf zweiter Stufe. Die Taste ” ” dient zum Abschalten des Gerätes mit Verzögerung. Diese Funktion wird durch das Drücken der Taste ” ” gestartet. Dieses Gerät wird nach 15 Minuten ab diesem Zeitpunkt abgeschaltet. Wird die Funktion des Abschaltens mit Verzögerung aktiviert, wird dies mit der blinkenden Ziffer in der Anzeige signalisiert und der Lüfter der Dunstabzugshaube wird nach 15 Minuten abgeschaltet. Diese Funktion der Dunstabzugshaube wird nach der Beendigung des Kochens zur Beseitigung der Gerüche und Dämpfe aus der Küche empfohlen und sollte über ein paar Minuten genutzt werden. Beleuchtung Die Dunstabzugshaube verfügt über eine Halogenbeleuchtung. Das Ein- und Ausschalten der Beleuchtung erfolgt durch das Drücken des Feldes ” ” in der Bedienblende (Abb. 2a), die sich in der Frontblende befindet (Abb. 2 Pos. 3). Fernbedienung (Abb. 4b) Die Dunstabzugshaube ist mit einer Fernbedienung ausgerüstet. Die Funktionen der Fernbedienung wurden im Weiteren geschildert:

1. Ein-/Ausschalten des Motors

2. Reduzierung der Geschwindigkeit des Lüfters

3. Erhöhung der Geschwindigkeit des Lüfters

4. Ein-/Ausschalten der Beleuchtung

Wird die Taste „POWER” gedrückt, beginnt der Motor der Dunstabzugshaube auf zweiter Stufe zu arbeiten. Die Beleuchtung kann unabhängig vom Drücken der Taste „POWER” eingeschaltet werden. Um die Funktionen der Fernbedienung in vollen Zügen in Anspruch nehmen zu können, gehen Sie folgenderweise vor: - NAuf der Rückseite der Fernbedienung gibt es ein geschlossenes Batteriefach. Den Verschluss vorsichtig öffnen und den Batteriedeckel abnehmen. - Die Batterien gemäß der innerhalb des Batteriefachs gezeigten Polarität in die Fernbedienung einsetzen. - Den Batteriedeckel der Fernbedienung schließen. - Die Fernbedienung auf die Vorderseite der Dunstabzugshaube richten. Zwischen der Fernbedienung und dem Sensor dürfen keine Hindernisse im Wege stehen. Das Licht der Halogenleuchten kann Störungen der Kommunikation zwischen der Fernbedienung und der Dunstabzugshaube hervorrufen.

BEDIENUNG UND WARTUNG

Wartung Reinigung Durch die regelmäßige Wartung und Reinigung ist guter und fehlerfreier Betrieb und optimale Lebensdauer des Gerätes gewährleistet. Beim Austausch der Fett- und Kohleaktivfilter sind besonders Hinweise des Herstellers zu beachten. Normale Reinigung der Dunstabzugshaube: Kohlefilter (nur in der Version mit dem Umlaufbetrieb) Das Aktivkohlefilter wird ausschließlich im Umluftbetrieb verwendet. Das Aktivkohlefilter kann Gerüche so lange absorbieren bis es gesättigt ist. Eine Reinigung ist nicht möglich, ein Austausch muß regelmäßig - mindestens einmal alle zwei Monate, bei starker Beanspruchung auch häufiger – erfolgen. Austausch Die Demontage des Aktivkohlefilters wurde in der Abb. 6 gezeigt.

Verwenden Sie weder nasse Reinigungstücher noch Schwämme noch Wasserstrahl. Verwenden Sie weder Lösemittel noch Alkohol, weil die lackierten Oberflächen dadurch matt werden können. Verwenden Sie keine ätzenden Stoffe, insbesondere bei der Reinigung von Oberflächen aus nichtrostendem Stahl. Verwenden Sie keine harten, rauen Reinigungstücher Es wird empfohlen, einen feuchten Lappen mit mildem Reinigungsmittel zu verwenden. Achtung: Nach mehrerer Reinigungen in der Spülmaschine kann sich die Farbe des Alufettfilters ändern. Diese Farbänderung bedeutet keine Funktionseinschränkung, das Alufettfilter muss nicht ausgetauscht werden. Aluminiumfettfilter Der Filter sollte gereinigt werden, wenn das Symbol ” ” in der Bedienblende angezeigt wird.In der Regel hat dies durchschnittlich alle zwei bis drei Wochen zu erfolgen. Um dieses Symbol (nach der Reinigung der Filter und deren erneutem Einsetzen) abzuschalten, drücken Sie die mit dem Symbol ” ” gekennzeichnete Taste über 3 Sekunden an (die Dunstabzugshaube muss zu diesem Zeitpunkt außer Betrieb sein). Danach wird das Symbol ”E” angezeigt und das Gerät kann wie gewöhnlich genutzt werden. Wollen Sie das Gerät benutzen, ohne das angezeigte Symbol ” ” von der Bedienblende zu löschen, drücken Sie die mit dem Symbol ” ” gekennzeichnete Taste. Für eine Sekunde wird die Kennzeichnung der Geschwindigkeit und anschließend das Symbol ” ” angezeigt und der Motor arbeitet weiter. ACHTUNG! Das Symbol ” ” wird nach 60 Stunden des Motorbetriebs angezeigt. Der Fettfilter sollte durch Waschen in der Geschirrspülmaschine (maximale Temperatur in der Geschirrspülmaschine beträgt 60 Grad Celsius) oder per Handwaschen mit mildem Spülmittel oder mit flüssiger Seife gereinigt werden.

UMWELTSCHUTZ Entsorgung der NeugeräteVerpackung

ENTSORGUNG DES ALTGERÄTES

Das Gerät wird durch seine Verpackung gegen Transportschäden geschützt. Nach dem Auspacken sind die Verpackungsmaterialien so zu entsorgen, dass dadurch kein Risiko für die Umwelt entsteht. Unsere Verpackungen werden aus umweltfreundlichen Materialien hergestellt, die wiederverwertbar sind: Schnapp- oder Riegelschlösser entfernen oder unbrauchbar machen – So verhindern Sie , dass sich spielende Kinder im Gerät selbst einsperren können Der Versorgungleitungsaustausch- der Y-TypAnschluß Wenn die Versorgungsleitung beschädigt wird, muss sie ausgetauscht werden Der Austausch darf nur in einer autoriesierten Werkstatt von einem Fachmann vorgenommen werden. Dieses Gerät wurde gemäß der EU-Richtlinie 2002/96/ EG über Elektro- und Elektro- nikaltgeräte mit dem Symbol einer durchgekreuzten Müll- tonne gekennzeichnet. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss bei einer Recycling-Sammelstelle für elektrische und elektro- nische Geräte abgegeben werden. Das Symbol weist auf die ordnungsgemäße Entsorgung hin. Sammelstellen, Elektrogeschäfte und Gemein- deeinrichtungen garantieren die Abgabe des Altgerätes. l Außenverpackung aus Pappe/Folie l Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS) l Folien und Säcke aus Polyethylen (PE) Eine fachgerechte Entsorgung von elektrischen und elektronischen Altgeräten verhin- dert eventuelle Gesundheitsschäden und Umweltbelastungen, die aus dem Kontakt mit gefährlichen Stoffen und falscher Depo- nierung und Verarbeitung solcher Geräte resultieren. GARANTIE Garantie Garantieleistung entsprechend der Garantiekarte. Der Hersteller lehnt jede Haftung ab, die aus unsachgemäßem Gebrauch der Mikrowelle resultiert. CE-Konformitätserklärung Der Hersteller dieses Produktes erklärt hiermit in alleiniger Verantwortung, dass dieses Produkt den einschlägigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht:

Niederspannungsrichtlinie 2014/35/EG Elektromagnetische Verträglichkeit 2014/30/EG ErP – Richtlinie 2009/125/EG Richtlinie RoHS 2011/65/EG Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.
