MODE D'EMPLOI OSS6232I AMICA
La hotte ne doit être utilisée qu’après avoir pris connaissance de la présente notice d’utilisation

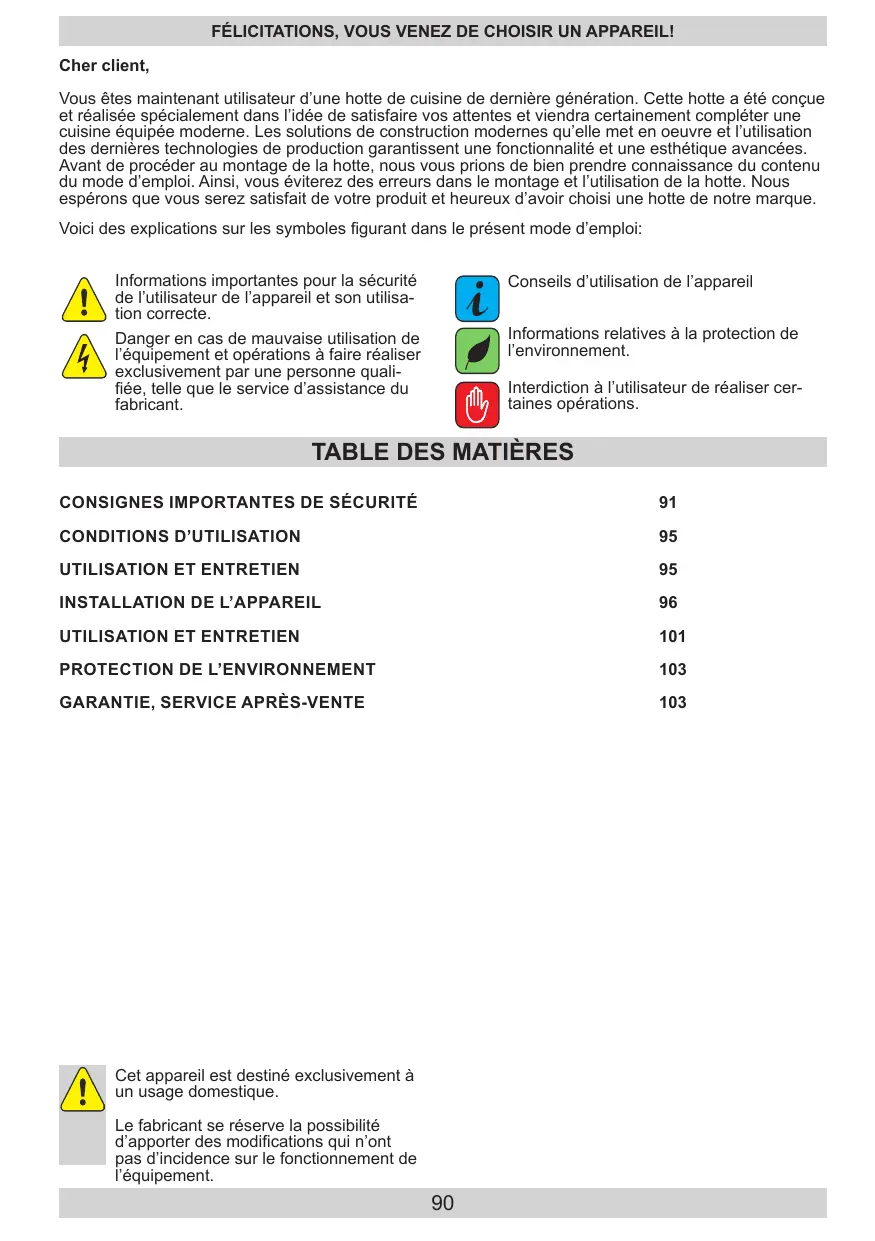

FÉLICITATIONS, VOUS VENEZ DE CHOISIR UN APPAREIL! Cher client, Vous êtes maintenant utilisateur d’une hotte de cuisine de dernière génération. Cette hotte a été conçue et réalisée spécialement dans l’idée de satisfaire vos attentes et viendra certainement compléter une cuisine équipée moderne. Les solutions de construction modernes qu’elle met en oeuvre et l’utilisation des dernières technologies de production garantissent une fonctionnalité et une esthétique avancées. Avant de procéder au montage de la hotte, nous vous prions de bien prendre connaissance du contenu du mode d’emploi. Ainsi, vous éviterez des erreurs dans le montage et l’utilisation de la hotte. Nous espérons que vous serez satisfait de votre produit et heureux d’avoir choisi une hotte de notre marque. Voici des explications sur les symboles figurant dans le présent mode d’emploi: Informations importantes pour la sécurité de l’utilisateur de l’appareil et son utilisation correcte. Danger en cas de mauvaise utilisation de l’équipement et opérations à faire réaliser exclusivement par une personne qualifiée, telle que le service d’assistance du fabricant.
Conseils d’utilisation de l’appareil Informations relatives à la protection de l’environnement. Interdiction à l’utilisateur de réaliser certaines opérations.
Cet appareil est destiné exclusivement à un usage domestique. Le fabricant se réserve la possibilité d’apporter des modifications qui n’ont pas d’incidence sur le fonctionnement de l’équipement.
lLe fabricant n’assume aucune responsabilité en cas de dommage ou d’incendie provoqués par l’appareil à la suite du non respect des instructions fournies dans le présent mode d’emploi. l La hotte de cuisine sert à éliminer les fumées de cuisine. Ne jamais l’utiliser pour un usage différent. l Si la hotte est utilisée en mode d’extraction, il convient de la relier à la conduite d’aération prévue à cet effet (ne pas relier à des conduits de cheminée, de fumée ou de gaz de combustion en fonctionnement). Il convient de monter sur la hotte un tuyau d’évacuation de l’air vers l’extérieur. La longueur du conduit (en général un tuyau de Ø 120 ou 150 mm) ne doit pas dépasser 4-5 m. Le tuyau d’évacuation est nécessaire également pour les hottes télescopiques et les hottes tiroir fonctionnant en mode de recyclage de l’air.
l En mode de recyclage de l’air, il convient d’installer sur la hotte un filtre à charbon actif. Dans ce cas, le montage du tuyau d’évacuation n’est pas nécessaire, mais il est conseillé d’installer l’élément d’orientation de l’air soufflé (uniquement sur les hottes murales). l La hotte est équipée d’un éclairage indépendant ainsi que d’un ventilateur aspirant avec plusieurs vitesses de rotation réglables.
CONSIGNES IMPORTANTES DE SÉCURITÉ
l Selon le modèle de l’appareil, il peut être destiné à être installé sur un mur vertical audessus de la cuisinière à gaz ou électrique (hottes murales et universelles) ; au plafond au-dessus de la cuisinière à gaz ou électrique (hotte îlot) ; sur un mur vertical à l’intérieur d’un meuble au-dessus de la cuisinière à gaz ou électrique (hottes télescopiques et hottes tiroir). Assurez-vous avant le montage que le mur/plafond est suffisamment résistant pour supporter le poids de la hotte. Certains modèles de hotte sont très lourds. l La hauteur de montage de l’appareil au-dessus d’une plaque électrique est indiquée dans la carte produit (spécifications techniques de l’appareil). Si une distance supérieure est indiquée dans les instructions d’installation de votre cuisinière à gaz, tenez compte de cette distance (Fig. 1a/b/c).
l Ne jamais laisser de flamme découverte sous la hotte de cuisine ; lors du retrait d’un récipient, régler la flamme au minimum. Toujours vérifier que la flamme ne dépasse pas des récipients, car cela cause des pertes d’énergie indésirables et une concentration de chaleur dangereuse. l Les plats en friture doivent être surveillés en permanence, car la graisse chauffée peut facilement prendre feu. l Avant toute opération de nettoyage, de remplacement de filtre ou de réparation, débrancher la fiche de la prise. l Le filtre à graisse de la hotte de cuisine doit être nettoyé au moins une fois par mois, car il devient très inflammable lorsqu’il est saturé de graisse.
CONSIGNES IMPORTANTES DE SÉCURITÉ
l Si dans la même pièce que la hotte, des équipements alimentés par une source non électrique sont utilisés (p.ex. poêle au fioul, chauffeeau, cumulus), veillez à ce que l’aération soit suffisante (entrée d’air). Pour une utilisation en sécurité, si vous faites fonctionner simultanément la hotte et des équipements à combustion qui utilisent l’air de la pièce, il doit y avoir à l’emplacement de ces équipements une surpression de 0,004 millibar (point non contraignant en cas d’utilisation de la hotte en mode de recyclage de l’air). l La hotte ne doit pas être utilisée comme surface de soutien pour les personnes se trouvant dans la cuisine
l La hotte doit être nettoyée fréquemment, à l’extérieur comme à l’intérieur (AU MOINS UNE FOIS PAR MOIS, selon les consignes d’entretien fournies dans le présent mode d’emploi). Le non respect des règles d’entretien de la hotte et de remplacement des filtres peut causer des risques d’incendie. l Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d’éviter un danger. l Assurez-vous que l’appareil peut être déconnecté du réseau électrique par débranchement de la prise ou par extinction de l’interrupteur bipolaire l Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.
CONSIGNES IMPORTANTES DE SÉCURITÉ
l Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance. l Vérifiez que la tension d’alimentation fournie sur la plaque d’identification est compatible avec les paramètres locaux d’alimentation. l Avant le montage, dérouler et redresser le câble d’alimentation.
l ATTENTION : avant de brancher la hotte sur le réseau électrique, toujours vérifier que le câble d’alimentation a bien été installé et n’a pas été écrasé sous la hotte pendant les opérations de montage. Ne pas connecter l’appareil au réseau électrique avant la fin du montage. l Ne jamais utiliser la hotte sans filtre à graisse aluminium monté. l Il est formellement interdit de cuire des plats sous la hotte en utilisant des flammes ouvertes (flambage). l Dans les situations où il serait nécessaire de mettre en œuvre des mesures techniques et de sécurité pour l’évacuation de gaz de combustion, respecter scrupuleusement les instructions données par l’autorité locale compétente. l ATTENTION ! Si les vis et les éléments de fixation ne sont pas vissés à fond conformément au mode d’emploi, cela peut entrainer des risques pour la santé ou pour la vie.
CONDITIONS D’UTILISATION
Composition La hotte aspirante est constituée des éléments suivants (Fig. 2a) :
1. Cheminée intérieure,
2. Cheminée extérieure,
3. Ensemble de commande,
La hotte est également équipée d’une télécommande (Fig. 2b).
A) Montage de l’accroche de plafond L’accroche de plafond doit être fixée de manière à ce que le sens de la marque « FRONT » sur l’accroche corresponde à l’avant de l’appareil. - À l’aide d’un foret Ø10mm, percer des orifices pour les chevilles de fixation aux points marqués par les lettres A, B, C, D. - Placer les chevilles de fixation dans les orifices percés. - Fixer l’accroche de plafond à l’aide de quatre vis 5,5 x 45. B) Montage des baguettes d’angle En faisant attention à l’avant de l’accroche de plafond (Fig. 3), fixer au corps du moteur les deux baguettes avant (gauche et droite) ainsi que les deux baguettes arrière (Fig. 4). S’assurer que les baguettes sont montées correctement et que leur longueur est égale sur chaque angle du corps du moteur. De plus, veiller à ce que la direction des attaches des baguettes d’angle soit correcte pour qu’elles correspondent à l’attache de plafond. Baguettes avant avant du corps C) Installation des cheminées sur le corps Placer la cheminée intérieure dans la cheminée extérieure. Pour raccorder provisoirement les cheminées, visser (partiellement) deux vis dans le corps du moteur (Fig. 4) et monter les deux cheminées sur le corps (Fig. 5). Les cheminées fixées de cette manière ne glisseront pas lors du montage du corps du moteur sur l’accroche de plafond (Fig. 6). Fig. 4 Fig. 3 Baguettes arrière montage de l’accroche Fig. 4 Fig. 5
D) Montage du corps de l’accroche de plafond Placer les baguettes d’angle aux emplacements adéquats de l’accroche de plafond, de façon à ce que les attaches des baguettes se trouvent dans les encoches de montage de l’accroche de plafond (Fig. 7) et les visser à l’aide de vis adaptées. Fig. 7 Encoche de montage E) Montage du tuyau aluminium de sortie de l’air (uniquement en mode d’extraction) Fixer le tuyau aluminium au manchon de sortie de façon à ce que la plus grande vitesse du moteur ne puisse pas arracher le tuyau (Fig. 8). La deuxième extrémité du tuyau doit être fixée à la sortie du plafond. Fig. 8 F) Montage de la baguette de renfort Fixer la baguette de renfort en forme de lettre « U » à l’aide de vis disponibles dans le kit de montage. Cette baguette évite la déformation des baguettes d’angle et la chute de la hotte (Fig. 9). Fig. 9
Les orifices de montage G) Montage de la cheminée intérieure sur l’accroche de plafond Soulever la cheminée intérieure et la fixer à l’aide des vis 3,5 x 9,5 à l’accroche de plafond (Fig. 10). Fig. 10 H) Démontage de la protection d’entrée La hotte en position allongée, attraper la protection à l’avant de la hotte et tirer délicatement vers le haut et la décrocher en faisant très attention (Fig. 11). Crochets du corps inférieur (12a) Fig. 11
I) Raccordement des deux éléments
du corps (la calotte et l’ensemble du moteur) Raccorder l’élément inférieur du corps avec l’ensemble du corps du moteur fixé auparavant au plafond. À l’intérieur de l’élément inférieur du corps (Fig.12a) se trouvent des crochets qui doivent être placés dans les orifices se trouvant dans le corps du moteur (Fig. 12b) Fig. 12 Orifices des crochets dans le corps du moteur (12b)
J) Raccordement de deux éléments du corps À l’aide des vis 3,5 x 9,5mm, visser les deux éléments (Fig. 13). Fig. 13 K) Raccord des faisceaux Enlever la boîte en plastique sous laquelle se trouve la prise le faisceau d’alimentation du moteur du ventilateur (Fig. 14) et brancher la fiche. Boîte de protection Fig. 14 L) Raccord des faisceaux Brancher la fiche blanche d’alimentation à la prise adéquate (Fig. 15). Fig. 15
Réglage en mode d’extraction des fumées Lorsque la hotte fonctionne en mode d’extraction des fumées, l’air est évacué vers l’extérieur via un conduit prévu à cet effet. Dans ce type de fonctionnement, il convient de retirer le filtre à charbon. La hotte est reliée à la bouche d’aération par un conduit rigide ou souple de diamètre 150 ou 120 mm avec des colliers de fixation à acheter en magasin de chauffage et plomberie. Le raccordement devra être effectué par un installateur qualifié. Réglage du fonctionnement en mode d’absorption des odeurs (recyclage de l’air) Avec cette option, l’air filtré est renvoyé dans la pièce par deux fentes latérales situées dans le conduit supérieur. Dans ce mode de fonctionnement, le filtre à charbon doit être monté et il est conseillé de monter l’élément d’orientation de l’air (présent sur certains modèles seulement). Sur certains modèles de hottes universelles, il convient de faire basculer un levier à l’intérieur de la hotte (Fig. 8 ) pour passer du mode d’extraction en mode d’absorption des odeurs. L’air nettoyé est renvoyé dans la pièce à travers des ouvertures situées dans la partie supérieure de l’appareil. Sur les hottes tiroir et télescopiques fonctionnant en mode d’absorption des odeurs, il est nécessaire d’installer un tuyau d’évacuation de l’air. La deuxième extrémité du tuyau sera orientée vers la pièce et conduira l’air filtré. Vitesses du ventilateur Les vitesses 1 et 2 sont utilisées en conditions normales, avec une faible concentration de fumées, tandis que la vitesse supérieure sera utilisée uniquement en cas de forte concentration de fumées de cuisine, par exemple en cas de friture ou de cuisson au grill.
UTILISATION ET ENTRETIEN
Le fonctionnement de la hotte est commandé par un ensemble de boutons (Fig. 4). La hotte possède 5 vitesses de fonctionnement du ventilateur. Faire correspondre la vitesse du ventilateur à l’intensité de la cuisson. Pour mettre en marche le ventilateur de la hotte, appuyer sur la touche « » sur le bandeau de commande (Fig. 16). La vitesse du ventilateur peut être augmentée en appuyant plusieurs fois sur la touche « > », et elle peut être diminuée en appuyant sur la touche « < ». Après la mise en marche de la hotte, le ventilateur commence toujours à travailler à la deuxième vitesse. La touche « » sert à enclencher la fonction de l’arrêt différé de l’appareil. La fonction peut être enclenchée en appuyant sur la touche « , l’appareil sera arrêté 15 minutes après. Quand la fonction de l’arrêt différé est activée, le clignotement des chiffres sur l’affichage l’indiquera et le ventilateur s’arrêtera après 15 minutes. Il est conseillé d’utiliser la hotte encore quelques minutes après la cuisson pour évacuer le reste des odeurs et la vapeur de la cuisine. Éclairage La hotte dispose d’un éclairage halogène. L’éclairage peut être allumé et éteint à l’aide de la touche « » sur le bandeau de commande (Fig. 2a) se trouvant à l’avant (Fig. 2 pos. 2). Télécommande La hotte est équipée d’une télécommande. Les fonctions de la télécommande sont décrites ci-dessous:
1. Marche/Arrêt du moteur
2. Diminution de la vitesse
3. Augmentation de la vitesse
4. Enclenchement / déclenchement de l’éclairage
Une fois la touche « POWER » pressée, le moteur de la hotte commence à travailler à la deuxième vitesse. L’éclairage de la hotte peut être allumé indépendamment de la touche « POWER ». Pour profiter de toutes les fonctions de la télécommande procéder comme suit: - Sur la face arrière de la télécommande est situé un compartiment à pile obturé, tirer délicatement le loquet et enlever le couvercle. - Placer les piles dans la télécommande selon les symboles à l'intérieur - Fermer le couvercle de la télécommande. - Pointer la télécommande vers l’avant de la hotte. Veiller à ce qu'il n'y ait aucun obstacle entre la télécommande et le capteur, La lumière fluorescente peut interférer avec la communication entre la télécommande et la hotte
Entretien Remplacement Un entretien et un nettoyage réguliers garantissent le bon fonctionnement de la hotte et l’absence de pannes, et prolongent sa durée de vie. Il convient de faire particulièrement attention à ce que le filtre à graisse et le filtre à charbon actif soient nettoyés et remplacés selon les indications du fabricant. Le démontage du filtre à charbon est représenté sur la figure 6. Filtre à graisse métallique
Le filtre à graisse en aluminium doit être nettoyé une fois par mois, en cas d’usage normal de la hotte, au lave-vaisselle ou à la main à l’aide d’un détergent doux ou d’un savon liquide.
Remplacement Le démontage du filtre à graisse en aluminium est représenté sur la figure 5. Il est conseillé d’utiliser un chiffon humide et un produit détergent neutre. Sur certains modèles, le filtre utilisé est en acrylique. Il convient alors de le remplacer tous les 2 mois, voire plus souvent en cas d’usage particulièrement intensif. Nettoyage Nettoyage normal de la hotte :
Ne pas utiliser un chiffon ou une éponge gorgés d’eau ou de l’eau courante, Ne pas utiliser de solvants ou de l’alcool, qui pourraient faire ternir les surfaces peintes, Ne pas utiliser des substances abrasives, en particulier pour le nettoyage de surfaces en acier inoxydable, Ne pas utiliser de chiffon dur et rugueux Note : Après quelques lavages au lave-vaisselle, la couleur du filtre en aluminium peut être modifiée. Cette variation de couleur n’indique pas de dysfonctionnement ni la nécessité de changer le filtre. Filtre à charbon (utilisé uniquement en mode recyclage de l’air) Fonctionnement - Le filtre à charbon s’utilise uniquement lorsque la hotte n’est pas reliée à un conduit d’évacuation. Le filtre à charbon actif est capable d’absorber des odeurs jusqu’à saturation. Il ne peut pas être lavé ni régénéré et doit être remplacé, au moins une fois tous les 2 mois, voire plus en cas d’utilisation particulièrement intensive de la hotte. Filtre à graisses en aluminium Le filtre doit être nettoyé quand le symbole « moyenne. » est affiché, toutes les 2-3 semaines, en Pour supprimer le symbole ci-dessus (après le nettoyage des filtres et leur réinstallation), maintenir appuyée pendant 3 secondes la touche marquée par le symbole « » (la hotte ne peut pas être en mode de fonctionnement). Après cette opération, le symbole « E » s’affichera et l’appareil pourra être utilisé de manière normale. Si vous voulez utiliser l’appareil sans supprimer le symbole « » - il faut appuyer sur la touche marquée par le symbole « », l’indication de la vitesse apparaîtra pour 1 seconde, ensuite s’affichera le symbole « » et le moteur continuera à fonctionner. ATTENTION : Le symbole « reil. » apparaît après 60 heures d’utilisation du moteur de l’appa- Laver le filtre à graisses dans un lave-vaisselle (température max. 60 degrés C) ou à la main en utilisant un détergent doux ou du savon liquide.
Recyclage de l’emballage Pour la durée du transport, l’appareil a été emballé pour le protéger contre tout endommagement. Après le déballage, nous vous prions d’éliminer les éléments d’emballage d’une manière qui préserve l’environnement. Tous les matériaux utilisés pour l’emballage sont inoffensifs pour l’environnement, ils peuvent être valorisés à 100 % : Emballage extérieur en carton/ film plastique l Coque en polystyrène expansé (PSE) exempt de CFC l Films et sacs en polyéthylène (PE)
Si vous vous débarrassez de votre appareil, tranchez le câble d’alimentation avant de mettre l’équipement en décharge. L’appareil porte le marquage préconisé par la directive européenne 2012/19/UE et la loi polonaise sur les appareils électriques et électroniques usagés, à savoir le symbole d’un container à ordures barré. Ce marquage indique qu’en fin de vie, cet appareil ne peut pas être éliminé avec les autres ordures ménagères. L’utilisateur est tenu de le remettre à une entreprise de collecte des appareils électriques et électroniques. L’entreprise de collecte, par exemple le centre de collecte local, un magasin ou une collectivité municipale, mettent en place un système approprié qui permet l’écoulement de cet appareil. Il est important de procéder correctement à l’élimination des appareils électriques et électroniques afin d’éviter des conséquences néfastes pour la santé humaine et l’environnement découlant de la présence de constituants dangereux et de la mise en décharge et du traitement inappropriés de l’appareil.
GARANTIE, SERVICE APRÈS-VENTE
Garantie Service de garantie selon la carte de garantie. Le fabricant n'est responsable d'aucun dommage provoqué par une utilisation inappropriée du produit. Déclaration du fabricant Par la présente le fabricant déclare que le produit est conforme à toutes les principales dispositions exigées par les directives de la communauté Européenne:
directive directive directive directive Basse Tension 2014/35/CE Compatibilité électromagnétique 2014/30/CE 2009/125/CE RoHS 2011/65/CE et c’est le pourquoi le produit est désigné par le symbol ainsi qu’une déclaration de la conformité accessible aux organes chargés de la surveillance du marché a été délivrée.
