INSTRUKCJA OBSŁUGI OSS6232I AMICA

Okap należy używać dopiero po przeczytaniu tej instrukcji NÁVOD K OBSLUZE - KUCHYŇSKÉHO ODSAVAČE

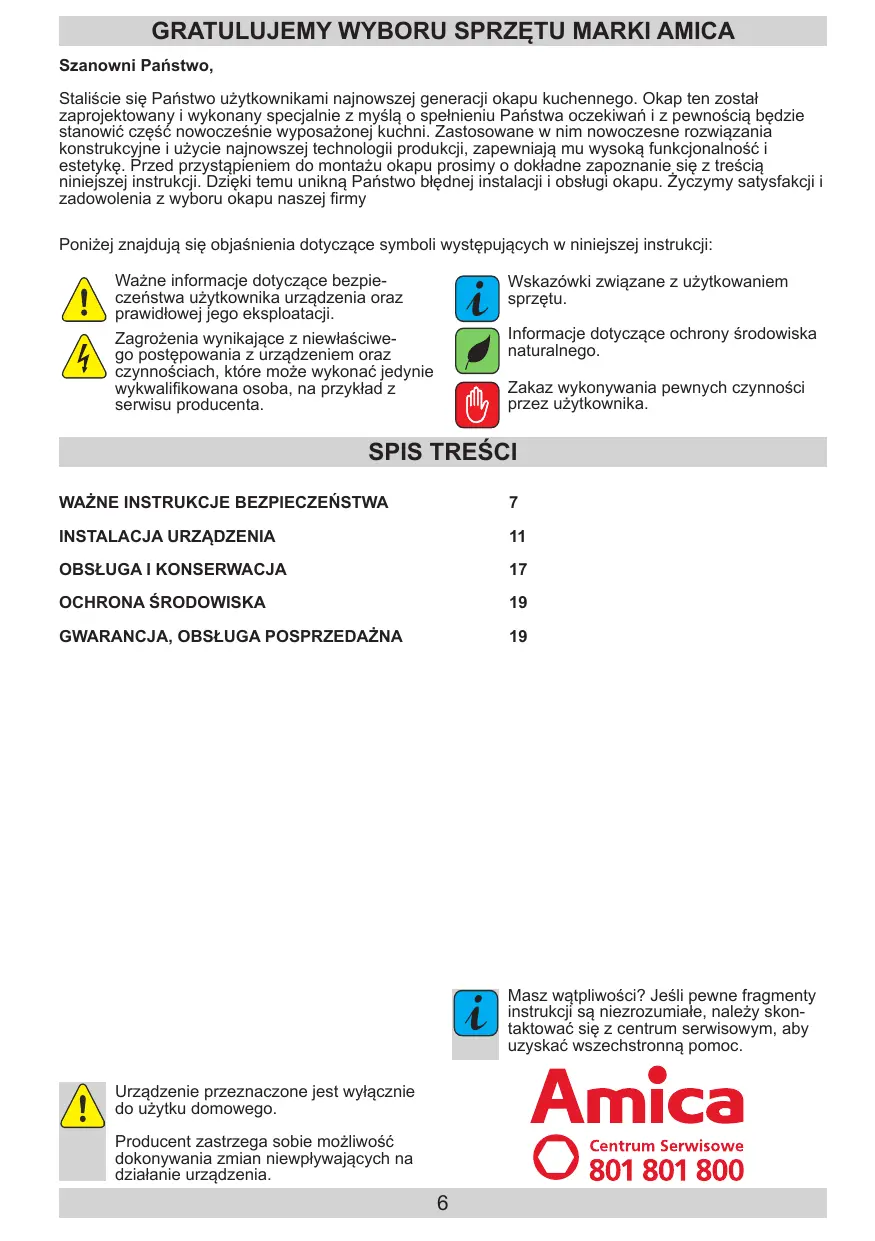

Szanowni Państwo, Staliście się Państwo użytkownikami najnowszej generacji okapu kuchennego. Okap ten został zaprojektowany i wykonany specjalnie z myślą o spełnieniu Państwa oczekiwań i z pewnością będzie stanowić część nowocześnie wyposażonej kuchni. Zastosowane w nim nowoczesne rozwiązania konstrukcyjne i użycie najnowszej technologii produkcji, zapewniają mu wysoką funkcjonalność i estetykę. Przed przystąpieniem do montażu okapu prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji. Dzięki temu unikną Państwo błędnej instalacji i obsługi okapu. Życzymy satysfakcji i zadowolenia z wyboru okapu naszej firmy Poniżej znajdują się objaśnienia dotyczące symboli występujących w niniejszej instrukcji: Ważne informacje dotyczące bezpieczeństwa użytkownika urządzenia oraz prawidłowej jego eksploatacji. Zagrożenia wynikające z niewłaściwego postępowania z urządzeniem oraz czynnościach, które może wykonać jedynie wykwalifikowana osoba, na przykład z serwisu producenta.

Wskazówki związane z użytkowaniem sprzętu. Informacje dotyczące ochrony środowiska naturalnego. Zakaz wykonywania pewnych czynności przez użytkownika.

Urządzenie przeznaczone jest wyłącznie do użytku domowego. Producent zastrzega sobie możliwość dokonywania zmian niewpływających na działanie urządzenia.

Masz wątpliwości? Jeśli pewne fragmenty instrukcji są niezrozumiałe, należy skontaktować się z centrum serwisowym, aby uzyskać wszechstronną pomoc.

lProducent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji. l Okap nadkuchenny służy do usuwania oparów kuchennych. Nie należy go używać do innych celów. l Okap pracujący w trybie wyciągu należy podłączyć do odpowiedniego kanału wentylacyjnego (nie podłączać do kanałów kominowych, dymowych lub spalinowych, będących w eksploatacji). Okap wymaga zainstalowania przewodu odprowadzającego powietrze na zewnątrz. Długość przewodu (najczęściej rura Ø 120 lub 150mm) nie powinna być dłuższa niż 4-5 m. Przewód odprowadzający powietrze jest również wymagany przy okapach teleskopowych i meblowych w trybie pochłaniacza.

l Okap pracujący w trybie pochłaniacza wymaga zainstalowania filtra z węglem aktywnym. W tym przypadku nie wymaga się instalowania przewodu odprowadzającego powietrze na zewnątrz, zaleca się natomiast montaż kierownicy wydmuchu powietrza (tylko okapy kominowe). l Okap posiada niezależne oświetlenie oraz wentylator wyciągowy z możliwością ustawienia jednej z kilku prędkości obrotowych.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

l W zależności od wersji urządzenia, okap jest przeznaczony do trwałego zamocowania na pionowej ścianie ponad kuchenką gazową lub elektryczną (okapy kominowe i uniwersalne); na suficie ponad kuchenką gazową lub elektryczną (okapy wyspowe); na pionowej ścianie w zabudowie meblowej ponad kuchenką gazową lub elektryczną (okapy teleskopowe i do zabudowy). Przed montażem należy się upewnić czy konstrukcja ściany / sufitu jest odpowiednia do utrzymania okapu. Niektóre modele okapów są bardzo ciężkie. l Wysokość montażu urządzenia nad płytą elektryczną podana jest w karcie produktu (specyfikacji technicznej urządzenia). Jeżeli w instrukcjach instalowania urządzeń gazowych podano większą odległość, należy to uwzględnić (Rys. 1a/b/c). l Pod okapem kuchennym nie wolno pozostawiać odkrytego płomienia, podczas zdejmowania naczyń znad palnika, należy ustawić minimalny płomień. Zawsze należy sprawdzać czy płomień nie wykracza poza naczynie, gdyż powoduje to niepożądane straty energii i niebezpieczną koncentrację ciepła. l Potrawy przygotowywane na tłuszczach powinny być stale nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić. l Przed każdą operacją czyszczenia, wymianą filtra lub przed podjęciem prac naprawczych, należy wyjąć wtyczkę urządzenia z gniazdka. l Filtr przeciw tłuszczowy do okapu kuchennego należy czyścić, co najmniej, raz na 1 miesiąc, gdyż nasycony tłuszczem jest łatwopalny.

l Jeżeli w pomieszczeniu, oprócz okapu, eksploatuje się inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa ciekłe, grzejniki przepływowe, termy), należy zadbać o wystarczającą wentylację (dopływ powietrza). Bezpieczna eksploatacja jest możliwa, gdy przy jednoczesnej pracy okapu i urządzeń spalających, zależnych od powietrza w pomieszczeniu, w miejscu ustawienia tych urządzeń panuje podciśnienie najwyżej 0,004 milibara (ten punkt nie obowiązuje, gdy okap nadkuchenny jest użytkowany jako pochłaniacz zapachów). l Okap nie powinien służyć jako płaszczyzna podparcia dla osób znajdujących się w kuchni l Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji). Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany filtrów powoduje powstanie zagrożenia pożarem. l Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien być wymieniony w specjalistycznym zakładzie naprawczym. Należy zapewnić możliwość odłączenia urządzenia od sieci elektrycznej, poprzez wyjęcie wtyczki lub wyłączenie wyłącznika dwubiegunowego

l Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazaną przez osoby odpowiadające za ich bezpieczeństwo. l Należy zwrócić szczególną uwagę, aby z urządze­nia nie korzystały po­zo­sta­wio­ne bez opieki dzieci. l Sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada miejscowym parametrom zasilania. l Przed montażem rozwinąć i wyprostować przewód sieciowy. l Uwaga! Materiały opakowaniowe (woreczki polietylenowe, kawałki styropianu itp.) należy w trakcie rozpakowywania trzymać z dala od dzieci.

l UWAGA: przed podłączeniem okapu do zasilania sieciowego należy zawsze skontrolować czy kabel zasilania został prawidłowo zainstalowany i NIE został przygnieciony przez okap w trakcie czynności montażowych. Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu. l Zabrania się użytkować okap bez zamontowanych aluminiowych filtrów przerciwtłuszczowych. l Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie). l W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne. l UWAGA! Niedokręcenie śrub oraz elementów mocujących zgodnie z niniejszymi instrukcjami może spowodować zagrożenia zdrowia i życia.

INSTALACJA URZĄDZENIA

Wyposażenie Okap nadkuchenny jest złożony z następujących elementów (Rys. 2a):

1. Komin wewnętrzny,

2. Komin zewnętrzny,

3. Podzespół sterowania,

5. Filtr aluminiowy (pod osłoną).

Okap dodatkowo wyposażony jest w pilot zdalnego sterowania (Rys. 2b).

A) Montaż uchwytu podsufitowego Uchwyt podsufitowy należy przymocować do sufitu w taki sposób, by kierunek oznaczenia „FRONT” na uchwycie pokrywał się z frontem urządzenia. - Przy pomocy wiertła Ø10mm wywiercić otwory pod kołki rozporowe w punktach oznaczonych jako A, B, C, D. - W czterech uprzednio wywierconych otworach umieścić odpowiednie kołki rozporowe. - Przymocować uchwyt podsufitowy przy pomocy czterech wkrętów 5,5 x 45. B) Montaż listw narożnikowych Zwracając uwagę na front uchwytu podsufitowego (Rys. 3), do korpusu silnika należy przymocować dwie listwy frontowe (lewa i prawa) oraz dwie listwy tylne (Rys. 4). Należy się upewnić że listwy zamontowane są prawidłowo, a ich długość jest równa w każdym narożniku korpusu silnika. Dodatkowo należy zwrócić uwagę na odpowidni kierunek zaczepów listw narożnikowych aby pasowały do uchwytu podsufitowego. Listwy frontowe Rys. 3 Listwy tylne front korpusu C) Instalacja kominów do korpusu Należy umieścić komin wewnętrzny wewnątrz komina zewnętrznego. Dla tymczasowego połączenia kominów należy wkręcić (niecałkowicie) dwie śruby w korpus silnika (Rys. 4) i nałożyć oba kominy na korpus (Rys. 5). Tak przymocowane kominy nie osuną się podczas montażu zespołu korpusu silnika do uchwytu podsufitowego (Rys. 6). Rys. 4 montaż uchwytu Rys. 4 Rys. 5

D) Montaż zespołu korpusu do uchwytu podsufitowego Umieść listwy narożnikowe w odpowiednich miejscach uchwytu podsufitowego w taki sposób, aby zaczepy listw znalazły się w wycięciach montażowych uchwytu sufitowego (Rys. 7) i przykręć je odpowiednimi wkrętami. Rys. 7 Wycięcie montażowe E) Montaż aluminiowej rury odprowadzającej powietrze (tylko w przypadku pracy jako wyciąg) Przymocuj aluminiową rurę do króćca wylotowego w taki sposób, by najwyższy bieg silnika nie spowodował oderwania się rury (Rys. 8). Drugi koniec rury należy przymocować do otworu wylotowego w suficie. Rys. 8 F) Montaż listwy wzmacniającej Przymocuj listwę wzmacniającą w kształcie litery ”U” wkrętami będącymi w zestawie montażowym. Listwa ta zapobiega odkształceniu się listw narożnikowych i upadek okapu na ziemię (Rys. 9). Rys. 9

Otwory montażowe G) Montaż komina wewnętrznego do uchwytu podsufitowego Unieś komin wewnętrzny i przymocuj go śrubami 3,5 x 9,5 do uchwytu sufitowego (Rys. 10). Rys.10 H) Demontaż osłony wlotowej W pozycji leżącej w przedniej części okapu należy chwycić osłonę i ostrożnie pociągnąć ku górze i ją wyhaczyć zachowując szczególną ostrożność (Rys. 11). Haki dolnego korpusu (12a) Rys.11

I) Połączenie dwóch elementów

korpusu (czaszy i zespołu silnika) Połącz dolny element korpusu wraz z przymocowanym wcześniej do sufitu zespołem korpusu silnika. Wewnątrz dolnego elementu korpusu (Rys 12a) znajdują się haki, które należy umieścić w otworach znajdujących się w korpusie silnika (Rys. 12b) Rys.12 Otwory na haki w korpusie silnika (12b)

J) Połączenie dwóch elementów korpusu cd Używając śrub 3,5 x 9,5mm skręć oba elementy (Rys. 13). Rys.13 K) Podłączenie wiązek Należy zdjąć plastikową puszkę pod którą znajduje się gniazdo dla wiązki zasilającej silnik wentylatora (Rys. 14) i podłączyć wtyczkę. Puszka ochronna Rys.14 L) Podłączenie wiązek cd Białą wtyczkę odpowiedzialną za zasilanie należy umieścić w odpowiednim gnieździe (Rys. 15). Rys.15

Ustawienie wyciągowego trybu pracy okapu W trakcie wyciągowego trybu pracy okapu powietrze odprowadzane jest na zewnątrz specjalnym przewodem. Przy tym ustawieniu należy usunąć ewentualny filtr węglowy. Okap jest podłączony do otworu odprowadzającego powietrze na zewnątrz za pomocą sztywnego lub elastycznego przewodu o średnicy 150 lub 120 mm i odpowiednich zacisków do przewodów, które należy nabyć w placówkach z materiałami instalacyjnymi. Podłączenie należy zlecić wykwalifikowanemu instalatorowi. Ustawienie trybu pracy okapu jako pochłaniacz zapachów W tej opcji pracy przefiltrowane powietrze wraca z powrotem do pomieszczenia poprzez obustronne wycięcia otworów usytuowane w kominie górnym. Przy tym ustawieniu należy zamontować filtr węglowy oraz zaleca się zamontować kierownicę wydmuchu powietrza (dostępność w zależności od modelu). W wybranych modelach okapów uniwersalnych należy przełączyć dźwignię wewnątrz okapu (Rys. 8), aby przełączyć tryb pracy z wyciągowego w tryb pochłaniacza zapachów. Oczyszczone powietrze powróci do pomieszczenia poprzez otwory znajdujące się w górnej części urządzenia. Okapy meblowe i teleskopowe pracujące w tybie pochłaniacza wymagają montażu rury odprowadzającej powietrze. Drugi koniec rury należy skierować na pomieszczenie, przez nią będzie odprowadzane przefiltrowane powietrze. Prędkości wentylatora Prędkości najniższą i średnią stosuje się przy normalnych warunkach oraz małym natężeniu oparów, natomiast prędkość najwyższą stosować tylko przy dużym stężeniu oparów kuchennych, np. podczas smażenia, czy grilowania.

OBSŁUGA I KONSERWACJA

Sterowanie okapem odbywa się poprzez panel kontrolny (Rys. 4) Okap nadkuchenny posiada 5 prędkości pracy wentylatora. Prędkość wentylatora należy dobrać w zależności od intensywności gotowania. Aby uruchomić wentylator okapu należy nacisnąć przycisk ” na panelu sterowania (Rys. 16). Prędkość pracy wentylatora zwiększa się poprzez kilkukrotne naciśnięcie przycisku ” > ”, zmniejszenie prędkości wentylatora odbywa się poprzez dotknięcie pola ” < ”. Po włączeniu okapu wentylator zaczyna zawsze pracę na drugim biegu. Pole ” ” służy do opóźnionego wyłączenia urządzenia. Funkcja ta zostanie uruchomiona poprzez naciśnięcie przycisku ” ”, wyłączenie urządzenia nastąpi po 15 minutach od tego momentu. Gdy funkcja opóźnionego wyłączenia zostanie uaktywniona, wyświetlacz zasygnalizuje to migotaniem cyfry na wyświetlaczu i wentylator okapu wyłączy się po 15 minutach. Zaleca się używać okapu do kilku minut po zakończeniu gotowania w celu usunięcia resztek zapachów i pary z kuchni. Oświetlenie Okap nadkuchenny posiada oświetlenie halogenowe. Włączanie i wyłączanie oświetlenia odbywa się poprzez dotknięcie pola ” ” na panelu sterowania (Rys. 2a) znajdującym się na panelu czołowym (Rys. 2 poz. 2). Pilot zdalnego sterowania Okap nadkuchenny w wyposażeniu posiada pilot zdalnego sterowania. Funkcje pilota opisane są poniżej:

1. Włączenie/wyłączenie silnika

2. Zmniejszenie prędkości

3. Zwiększenie prędkości

4. Włączenie/wyłączenie oświetlenia

Po naciśnięciu przycisku „POWER” silnik okapu zacznie pracę od drugim biegu. Oświetlenie okapu można włączyć niezależnie od przycisku „POWER” Aby korzystać w pełni z funkcji pilota zdalnego sterowania należy: - Na tylnej powierzchni pilota znajduje się zaślepiony otwór na baterie, delikatnie odgiąć zatrzask i ściągnąć klapkę. - Umieścić baterie w pilocie zgodnie z oznaczeniami wewnątrz pilota - Zamknąć klapkę pilota. - Skierować pilot w kierunku przedniej elewacji okapu nadkuchennego. Między pilotem a czujnikiem nie może być żadnych przeszkód, Światło świetlówek może zakłócać komunikację między pilotem a okapem

Konserwacja Oświetlenie Regularna konserwacja i czyszczenie urządzenia zapewni dobrą i bezawaryjną pracę okapu oraz przedłuży jego żywotność. Należy zwracać szczególną uwagę, aby filtr przeciwtłuszczowy i filtr z węglem aktywnym były czyszczone i wymieniane zgodnie z zaleceniami producenta. Wymiana oświetlenia jest pokazana na rysunku 7. Należy stosować żarówki / halogeny / moduły diodowe o takich samych parametrach jak fabrycznie zamontowane w urządzeniu. Jeżeli rysunek nie występuje w instrukcji, wymiany modułu oświetlenia może dokonać jedynie autoryzowany serwis. Metalowy filtr przeciwtłuszczowy Czyszczenie Czyszczenie Normalne czyszczenie okapu: Aluminiowy filtr przeciwtłuszczowy powinien być czyszczony co jeden miesiąc podczas normalnej pracy okapu, w zmywarce lub ręcznie przy użyciu delikatnego detergentu lub mydła w płynie.

Demontaż aluminiowego filtra przeciwtłuszczowego pokazany jest na rysunku 5.

W niektórych modelach zastosowany jest filtr akrylowy. Należy go wymieniać co najmniej raz na 2 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia. Filtr węglowy (stosowany tylko w wersji pochłaniacza)

Nie używać namoczonych szmatek lub gąbek ani strumienia wody. Nie stosować rozpuszczalników ani alkoholu, ponieważ mogą one zmatowić lakierowane powierzchnie. Nie stosować substancji żrących, zwłaszcza do czyszczenia powierzchni wykonanych ze stali nierdzewnej. Nie używać twardej, szorstkiej szmatki Zaleca się stosowanie wilgotnej szmatki oraz obojętnych środków myjących. Uwaga: Po kilku myciach w zmywarce, kolor filtra aluminiowego może ulec zmianie. Zmiana koloru nie oznacza nieprawidłowości oraz konieczności jego wymiany. Działanie - Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się także do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz na 2 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia. Wymiana Demontaż filtra węglowego pokazany jest na rysunku 6. Aluminiowy filtr tłuszczu Filtr powinien być czyszczony gdy na wyświetlaczu pojawi się symbol ” 2-3 tygodnie. ”, średnio co Aby wyłączyć powyższy symbol (po wyczyszczeniu filtrów i ich powtórnym zamontowaniu) należy przytrzymać przez 3 sekundy przycisk oznaczony symbolem ” ” (okap nie może być w stanie pracy). Po tej czynności pojawi się symbol ”E” i urządzenie będzie można używać w normalny sposób. Jeżeli chcesz używać urządzenia bez usuwania z wyświetlacza symbolu ” ”- naciśnij przycisk oznaczony symbolem ” ” oznaczenie prędkości pojawi się na 1 sekundę, następnie pojawi się symbol ” ” a silnik będzie pracował dalej. UWAGA: Symbol ” ” pojawia się po 60 godzinach użytkowania silnika urządzenia. Filtr tłuszczowy powinien być czyszczony poprzez mycie w zmywarce do naczyń ( temp. maksymalna zmywania 60 stopni C) lub ręcznie przy użyciu łagodnego detergentu lub mydła w płynie.

OCHRONA ŚRODOWISKA Recykling opakowania

WYCOFANIE Z EKSPLOATACJI

Urządzenie na czas transportu zostało zabezpieczone przed uszkodzeniem. Po rozpakowaniu urządzenia prosimy Państwa o usunięcie elementów opakowania w sposób nie zagrażający środowisku. Wszystkie materiały zastosowane do opakowania są nieszkodliwe dla środowiska naturalnego, w 100% nadają się do odzysku: Jeżeli nie będziemy wię­ cej użytkować wyrobu, to przed zło­mo­wa­niem ze zużytego sprzętu należy odciąć przewód przyłączeniowy. To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. l Opakowanie zewnętrzne z tektury / folii l Kształt z wolnego od FCKW, polistyrenu spienionego (PS) l Folie i worki z polietylenu (PE)

GWARANCJA, OBSŁUGA POSPRZEDAŻNA

Gwarancja Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po­stę­po­wa­niem z wyrobem. Oświadczenie producenta Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wymienionych poniżej dyrektyw europejskich:

dyrektywy dyrektywy dyrektywy dyrektywy niskonapięciowej 2014/35/UE kompatybilności elektromagnetycznej 2014/30/UE ekoprojektowania 2009/125/UE RoHS 2011/65/UE i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.
