GA-MA78GM-DS2HP - Základní deska GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Základní deska
Značka	GIGABYTE
Model	GA-MA78GM-DS2HP
Patice procesoru	Socket AM2/AM2+
Čipová sada	AMD 780G + SB700
Formát	Micro ATX
Rozměry	244 x 244 mm
Hmotnost	Přibližně 0,5 kg
Požadované napájení	ATX 24pin + 4pin CPU
Konektor CPU_FAN	1x 4pin
Paměť	2 x DDR2 DIMM, až 8 GB
Rozšiřující sloty	1 x PCI Express x16, 1 x PCI Express x1, 2 x PCI
Úložiště	1 x IDE, 6 x SATA 3 Gb/s
USB porty	Až 12 USB 2.0
Zvuk	Realtek ALC889A, 8kanálový HD
Síť	Realtek 8111C Gigabit Ethernet
Integrovaná grafika	ATI Radeon HD 3200 (DVI, VGA, HDMI)
Hlavní funkce	Instalace procesoru, paměti, napájení, rozšiřujících karet, pevných disků, periferií
Údržba a čištění	Pravidelné odstraňování prachu, vyvarujte se vlhkosti, nedotýkejte se kontaktů
Bezpečnost	Odpojte napájení před instalací, použijte antistatický povrch
Náhradní díly a opravitelnost	Záruka výrobce, díly dostupné na trhu s použitým zbožím
Obecné informace	Bezplatný PDF návod o 72 stranách dostupný v několika jazycích

Často kladené otázky - GA-MA78GM-DS2HP GIGABYTE

Jak nainstalovat procesor na základní desku GA-MA78GM-DS2HP?

Zvedněte páčku patice, zarovnejte trojúhelník procesoru s trojúhelníkem patice, jemně vložte procesor bez použití síly, poté sklopte páčku pro zajištění. Podrobnosti podle typu patice AMD naleznete v návodu.

Jaký typ paměti RAM je kompatibilní?

Základní deska podporuje paměť DDR2, se dvěma sloty pro celkem až 8 GB. Používejte moduly DDR2 bez ECC, nejlépe v sadě pro optimální kompatibilitu.

Jak zapojit ventilátor procesoru?

Připojte kabel ventilátoru ke konektoru CPU_FAN (4pin) na základní desce. Před instalací se ujistěte, že je mezi procesorem a chladičem nanesena tepelná pasta.

Jaké jsou zapojení předního panelu?

Konektor F_PANEL sdružuje připojení pro tlačítko napájení, LED napájení, LED pevného disku, reproduktor a tlačítko reset. Přesné zapojení naleznete v manuálu (pozice se mohou lišit).

Jak nainstalovat pevný disk SATA?

Upevněte pevný disk do pozice, připojte SATA kabel k disku a k SATA portu na základní desce, poté připojte napájecí kabel. V BIOSu zkontrolujte, zda je disk rozpoznán.

Podporuje základní deska RAID?

Ano, čipová sada SB700 podporuje režimy RAID 0, 1 a 0+1 na SATA portech. Nakonfigurujte RAID v BIOSu před instalací operačního systému.

Nemám obraz, co dělat?

Zkontrolujte, zda je grafická karta (integrovaná nebo dedikovaná) správně zasunuta, monitor je připojen ke správnému portu a RAM je dobře usazena. Resetujte BIOS vyjmutím baterie na 30 sekund.

Jak aktualizovat BIOS základní desky GA-MA78GM-DS2HP?

Stáhněte nejnovější verzi BIOSu z webu GIGABYTE, uložte ji na USB flash disk ve formátu FAT32, poté použijte nástroj Q-Flash v BIOSu k provedení aktualizace.

Jaký zdroj vybrat pro tuto základní desku?

Doporučuje se kvalitní zdroj o výkonu alespoň 400 W pro základní sestavu, více pokud přidáte dedikovanou grafickou kartu. Ujistěte se, že má ATX 24pin konektor a 4pin CPU konektor.

Mohu použít procesor AMD Phenom II?

Ano, patice AM2/AM2+ podporuje procesory Phenom, Phenom II, Athlon 64 X2 atd. U novějších modelů zkontrolujte kompatibilitu BIOSu (možná aktualizace).

NÁVOD K OBSLUZE GA-MA78GM-DS2HP GIGABYTE

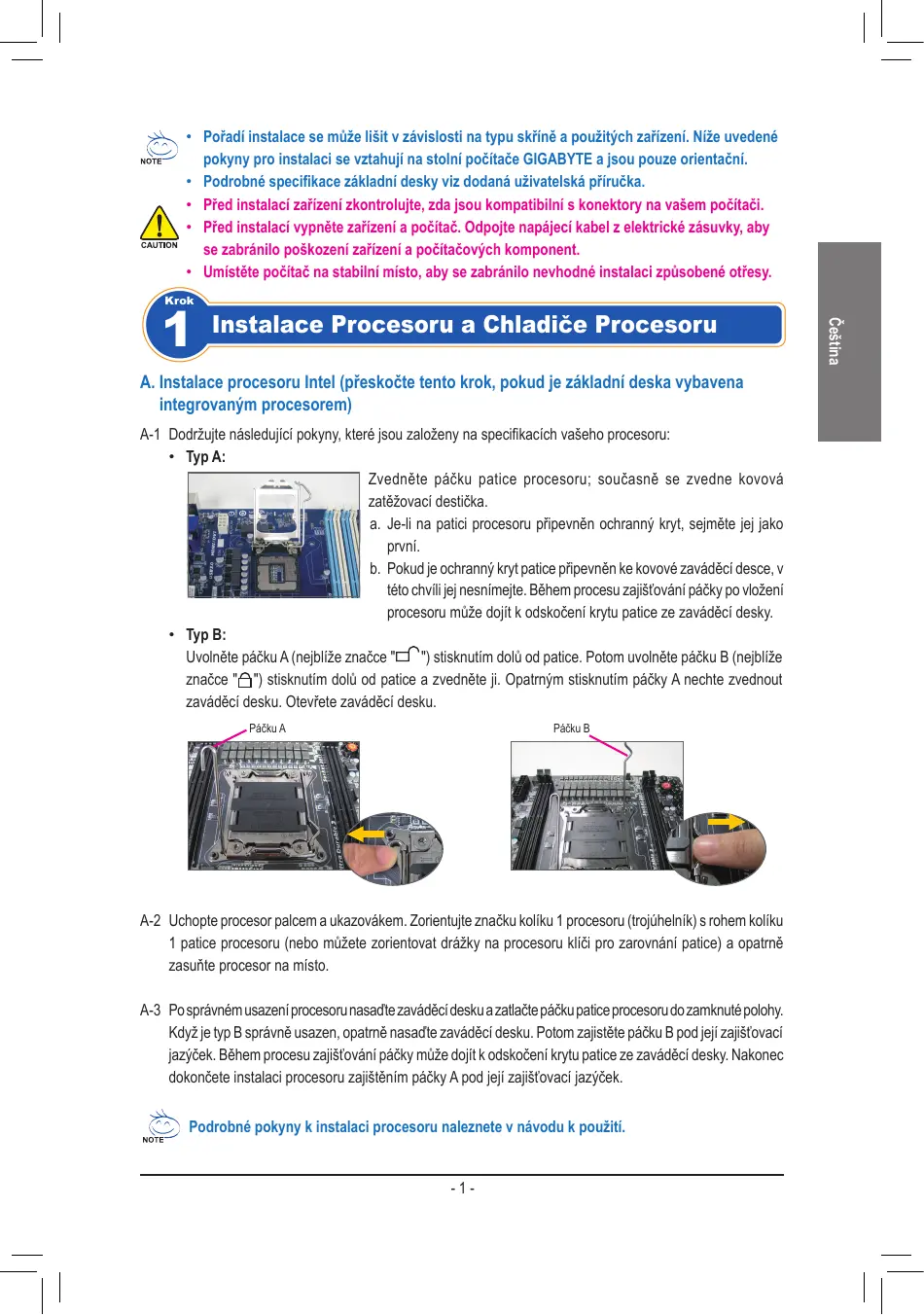

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibilnis konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrěsy.

A. Instalace procesoru Intel (přeskočte tento krok,Pokud je základní deska vybavena integrovaným procesorem)

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patie procesoru; současně se zvedne kovová zatežovác desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímjeite. Během procesu zajistováni páčky po vložné procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

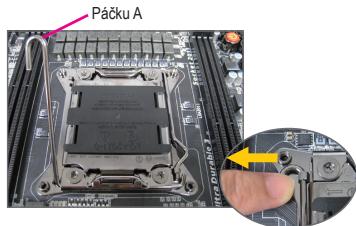

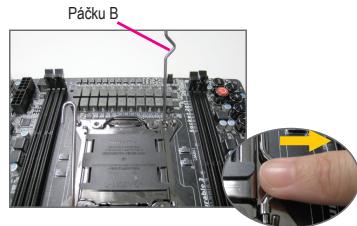

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku kolíku 1 procesoru (trojúhelnik) s rohem kolíku 1 patice procesoru (nebo muzete zorientovat dražky na procesoru kliči pro zarovnáni patice) a opatrnézasuñte procesoru na mistro.
A-3 Po správném usazení procesoru nasadte zavádeci desku a zatlačte páčku patice procesoru do zamknuté polohy. Když je typ B správně usazen, opatrné nasadte zavádeci desku. Potom zajistěte páčku B pod jej zajistovaci jazýček. Během procesu zajistovani páčky může dojít k odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajistěnín páčky A pod jej zajistovací jazýček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladice procesoru nejdive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom nainstalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připoje kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesorů před přehřátím.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăčte modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

Příprava Skřině a Installace Zdroje Napájení

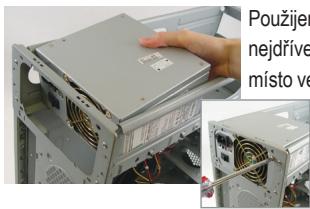

Pouzijeme-li jako priklad stolnі počitac GIGABYTE, pred instalaci zdroje napajeni nejdříve sejměte obě strany a vko skříne. Umistěte zdroj napajeni na správné mistrovo skříni a zajstěte šroubky. Instalace a umistěné zdroje napajeni se muže

lišit v závislosti na typu použíte skříne.

Pro zajišěné dostatečného napájení počitáće doporučujeme použít kvalitní zdroj napájení. Zdroj napájení nedostatečné kapacity můze zpúsobit nestabilitu systému nebo znemožnjit跟他 spustěné.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Před zakoupením rožírovací karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické Jednotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z předníčasti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šrouký.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

Pripojeni Periférié

Zadni panel skrǐne

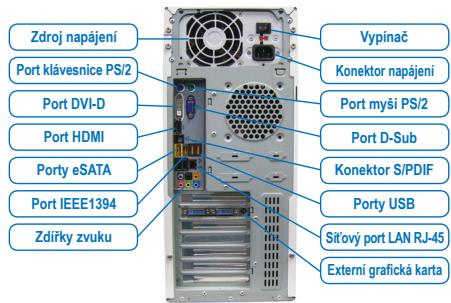

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřilkad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.

• Redosled koraka prilikom instalacione moze se razlikovati u zavisnosti od slučaja i ureža koji se koriste. Instrukcije za instalaciju koje Čete naci ispod važe za desktop sistemas kompanije GIGABYTE i služe samo kao referentni materijal.
• Pogledajte Uputstvo za korišćenje koje ste dobili za detaljne specifikacja vezane za matićnu ploču.

• Pre instaliranja uredaja, proverite da su vaši uredaji kompatibilni sa konektorima na vašem kompjuteru.
• Pre instaliranja uredaja obvezno isklučite svoje uredaje i svoj kompjuter. Izvucite kabl za struju iz štekera da bi sprečili ošćenje uredaja i komponentiSYSTEMA.
• Postavite kompjuterski systemd na stabilnu povrsinu da bi sprečili nepravlnu instalaciju usled klimanja.
