GA-MA78GM-DS2HP - Alaplap GIGABYTE - Ingyenes használati útmutató

Termék típusa	Alaplap
Márka	GIGABYTE
Modell	GA-MA78GM-DS2HP
Processzorfoglalat	Socket AM2/AM2+
Chipset	AMD 780G + SB700
Alaktényező	Micro ATX
Méretek	244 x 244 mm
Tömeg	Körülbelül 0,5 kg
Szükséges tápellátás	ATX 24 tűs + 4 tűs CPU táp
CPU_FAN csatlakozó	1x 4 tűs
Memória	2 x DDR2 DIMM, max 8 GB
Bővítőhelyek	1 x PCI Express x16, 1 x PCI Express x1, 2 x PCI
Tárolás	1 x IDE, 6 x SATA 3 Gb/s
USB portok	Legfeljebb 12 USB 2.0
Hang	Realtek ALC889A, 8 csatornás HD
Hálózat	Realtek 8111C Gigabit Ethernet
Integrált grafika	ATI Radeon HD 3200 (DVI, VGA, HDMI)
Fő funkciók	Processzor, memória, táp, bővítőkártyák, merevlemezek, perifériák telepítése
Karbantartás és tisztítás	Rendszeres portalanítás, nedvesség kerülése, ne érintse meg az érintkezőket
Biztonság	Telepítés előtt húzza ki a tápkábelt, használjon antisztatikus felületet
Alkatrészek és javíthatóság	Gyártói garancia, használt piacon elérhető alkatrészek
Általános információk	Ingyenes PDF útmutató 72 oldalon, több nyelven elérhető

Gyakran ismételt kérdések - GA-MA78GM-DS2HP GIGABYTE

Hogyan telepítsem a processzort a GA-MA78GM-DS2HP alaplapra?

Emelje fel a foglalat kart, igazítsa a processzor háromszögét a foglalat háromszögéhez, óvatosan helyezze be a processzort erőltetés nélkül, majd nyomja le a kart a rögzítéshez. A részletekért tekintse meg az útmutatót az AMD foglalat típusától függően.

Milyen RAM memória típus kompatibilis?

Az alaplap DDR2 memóriát támogat, két foglalattal, összesen legfeljebb 8 GB kapacitással. Használjon nem ECC DDR2 modulokat, lehetőleg készletben az optimális kompatibilitás érdekében.

Hogyan csatlakoztassam a processzorventilátort?

Csatlakoztassa a ventilátor kábelét az alaplap 4 tűs CPU_FAN csatlakozójához. Ügyeljen arra, hogy hőpasztát helyezzen a processzor és a hűtőborda közé a telepítés előtt.

Mik az előlapi panel csatlakozásai?

Az F_PANEL fejléc tartalmazza a be-/kikapcsoló gomb, a táp LED, a merevlemez LED, a hangszóró és a reset gomb csatlakozásait. A pontos bekötésért tekintse meg a kézikönyvet (a pozíciók változhatnak).

Hogyan telepítsek egy SATA merevlemezt?

Rögzítse a merevlemezt egy tálcában, csatlakoztassa a SATA kábelt a lemezhez és az alaplap egy SATA portjához, majd csatlakoztassa a tápkábelt. Ellenőrizze a BIOS-ban, hogy a lemez érzékelve van-e.

Az alaplap támogatja a RAID-et?

Igen, az SB700 chipset támogatja a RAID 0, 1 és 0+1 módokat a SATA portokon. Állítsa be a RAID-et a BIOS-ban az operációs rendszer telepítése előtt.

Nem kapok képet, mit tegyek?

Ellenőrizze, hogy a grafikus kártya (integrált vagy dedikált) megfelelően van-e behelyezve, a monitor a megfelelő portra van-e csatlakoztatva, és a RAM jól be van-e pattintva. Állítsa vissza a BIOS-t az elem 30 másodpercre történő eltávolításával.

Hogyan frissítsem a GA-MA78GM-DS2HP BIOS-át?

Töltse le a BIOS legújabb verzióját a GIGABYTE weboldaláról, helyezze el egy FAT32 formátumú USB pendrive-on, majd használja a BIOS-ba épített Q-Flash eszközt a frissítés elvégzéséhez.

Milyen tápegységet válasszak ehhez az alaplaphoz?

Egy legalább 400W-os minőségi tápegység ajánlott egy alap rendszerhez, több, ha dedikált grafikus kártyát ad hozzá. Győződjön meg róla, hogy rendelkezik ATX 24 tűs és CPU 4 tűs csatlakozóval.

Használhatok AMD Phenom II processzort?

Igen, az AM2/AM2+ foglalat támogatja a Phenom, Phenom II, Athlon 64 X2 stb. processzorokat. Ellenőrizze a BIOS kompatibilitást (esetleges frissítés) az újabb modelleknél.

HASZNÁLATI ÚTMUTATÓ GA-MA78GM-DS2HP GIGABYTE

• A telepitési muveletek sorrendje elterhet a háztipus és a felhasznált eszkök fuggvényeben. Az alábbi telepitésiutasíások a GIGABYTE asztali rendszerekre érvényesek, és csupán hivatkozási alapként szolgálnak.
• Az alaplapra vonahtkozó részletesebb informaciókér olvassa el a csatolt felhasznalói kézikönyvet.
• Az eszkózk telepitése elött győzódjön meg arról, hogy azok kompatibilisek a számítógépen levő csatlakozókkal.
• Az eszkozek telepitëse elott kikapcsolja ki az eszközket és számítógépet. Húzza ki a pátkábel dugaszá fali aljzataból, hogy megóvja az eszközket és a rendszer összteveöit a meghibásodástól.
• A szamítogepet stab felületre allitsa, hogy elkerülje a rázkódás miatti helytelen teleptest.

Processzor Es Processzorhúto Beszerelése

A. Intel CPU beszerelése (Hagyja ki ezt a lépét, ha az alaplapon beépitétt processor van)

A-1 A CPU muzaki adatai alapjan tekintse meg az alabbi utasitásokat:

"A" tipus:

Emelje fel a CPU-foglalat rögzitō karját, és vele együtt felemelkedik a fémtartólemez.

a. Ha a CPU-foglalon védolap talalhato, távolítsa el.
b. Ha a fogalat védōboritása a fém tartólemezhez van rögztve, még ne távolītsa el. A fogalat fedele magától lepattanhat a tartólemezról, amikor a kart rögziti, miután behelyeze t a CPU-t.

"B" tipus:

Az "A" jel'kart (a "jelolés kozelében) nyomja lefelé és a foglalattal ellentétes irányba a kioldásához. A "B" jel'kart (a "θ" jelolés kozelében) pedig nyomja lefelé és a foglalattal ellentétés irányba a felemeléshez. Övatosan nyomja le az "A" jel'kart, hogy felemelkedhessen a tartólemez. Nyissa fel a tartólemez't.

A-2 Húvelykujiával éns mutatójíval tartsa a CPU-t. Illesze egymáshoz a processzor elso tú jelzését (háromszög) a processzor foglalat elso tú sarkával (vagy illeszze össze a processzor bevágásait a foglalat összeillesztó kulcsaal), majd Óvatosan helyezeză a processzort a foglalatba.
A-3 A processor behelyezese utan helyeze vissza a tartolemezt, majd nyomja vissza a processzor emelokarjat zaro allasba.

Amint megfeleloen beszerelte az "B" tipus, ovatosan helyeze vissza a tartolemezt. Ezután rögztse a "B" rögzitokart hajtsa a tartóful ala. A foglalat fedele leppattanhat a tartolemezról amikor a kart rögztiti. Végül rögzítse az "A" rögzitokart a tartóful ala a CPU beszerelésénék befejezéséhez.

A CPU beszerelé sével kapcsolatos további részletekér forduljon a használati utmutatóhoz.

B. AMD CPU beszerelése (Hagyja ki ezt a lépét, ha az alaplapon beépitett processor van)

B-1 Emelje meg teljesen a processor fogalatának rögzító karját. Illessze egymáshoz a processor elso tujét (kis háromszögú jelzés) a processor fogalaton levő háromszögú jelzésèl, majd Óvatosan helyezse a processort a fogalatba. Győzódjön meg arról, hagy a processor tüi tökeletesen illeszkednek a nyílasokba.

B-2 A processzornak fogalatba helyezese utan nyomra ra az egyik ujjat a processzor kozepere, engedje le a fogalat rogzitko karjat, majd akassza be teljesen rogzitett allasba.

• Ne eröltesse a processzort, amikor a fogalatba helyezi. A processzorCsak egyfelekeppen helyezheto be a fogalatba. Ha a processzor iranyitasa nem megfelelo, allitson rajta.
• NE érintse meg a fogalat érintkezöit! A CPU-fogalat védōborítását mindig helyeze vissza, ha a CPU-t kiveszi a fogalatból.

C. Processzorhūtō beszerelése

C-1 A processzorhutobeszerelése elott a processzor feluetérekenjen egy vékony réteg honyelospasztat. Ezutan szerelje be a hutot (lásda processzorhutob beszerelési kézikonyvet).
C-2 Csatlakoztassa a processzorhutó pátkábelét az alapapon levő CPU_FAN csatlakozóhoz úgy, hogy a húto megfeleloen muködhessen, megakadályozva a processzor tülmelegedését.

Lepes

2 Memória Beszerelése

Figyelje meg a memóramodul tagolását. Húzza szét a memória foglat két végén levo rogztöket. Helyezze a memóramodult a fogalatba. A balra levő abrán latható mádon helyezze ujait a memóramodul felső élére, és fuggolegesen nyomja be a memóramodult a fogalatba. Miutan a memóramodul helyere kerül a fogalatban, a fogalat két végén levő rogztök bekattannak helyükre.

Lepes

3 A Ház Előkészítés e Ás Táp Beszerelése

A GIGABYTE asztali rendszer pédáját kövvet elóször távolítsa el a haz mindkét oldallapját a fedelét, hogy beszerelje a lápot. Helyezze a pátegységet a megfelelo helyre a szamitógepházban és rögzítse csavarokkal. A láp beszerelése és elhelyezése alterhet az abrán bemutatott pédától.

A rendszer megfelelo tapellatasa erdekében javasoljuk, hogy jó minoségú tapegységet használjon. Ha olyan lápot szerel be, amely nem képes megfelelo áramot szolgaltatni, a rendszer instabillá válik vagy nem indul be.

Lépés

4 Az Alaplap Beszerelése

Vegye le a haz hátulján levő eredeti I/O védolapot, és helyette az alaplap I/O védolapját helyezze be. Helyezze a hazba az alaplapot úgy, hogy az I/O védolaphoz illesztı akt. Illesse egymáshoz a rögítő csavaroknak szánt nyílasokat a dobozon levő megfelelo nyílasokhoz. Csavarokkal rögzítse az alaplapot.

I/O port fedolemez

Lépés

5 Bövítokárta Beszerelése

PCI Express videokártya

Keresse meg azt a bōvitō flogalatot, amelyet a kártyanak tartottak fenn, majd távolītsa el a flogalat védolapját a haz hátuláról. Helyezbe a bōvitōkártyat a flogalatba. Rögzítse a bōvitōkártya fémtartóját a szamitógepház hétlapjához egy csavarral.

CAUTION

• Bovitokártha beszerzese elott ellenorize a kartya hosszúsagát, hogy befé-e a szamítogepházba.
• Gyózödjön meg arról, hogy a bővitőkártyát teljesen belenyomta a foglalatba.

Lepes

6 IDE És SATA Eszközök Beszerelése

Optikai meghajto beszerelèse

6-1 Szerelje be az optikai - pl. DVD-ROM vagy CD-ROM - meghajtokat.

Távolítsa el az 5,25"-es bòvitóhely fedelét a haz elülsósérzól. Szerelje be az optikai meghajtó az 5,25"-es bòvitóhelyre és csavarokkal rögzítse azt.

Merevlemez beszerelése

6-2 Szerelje be az IDE és SATA merevlemezeket.

Szerelje be a merevlemezeket a házban levő bővitőhelyre és csavarokkal rögzítse azokat.

• Az alaplap egytlen IDE csatlakozójához maximum két IDE eszköz csatlakoztathó. A beszerelés elott ellenorizze az IDE eszközök jumper-beallitását (Master és Slave).
• Ha tobb merevlemezt szerel be, lépjen a rendszer BIOS-beallitásokba, hogy beallitsa az inditasi sorrendet.

Lépés

7

A kábelek csatlakoztatása a belso csatlakozókhoz

7-1 Csatlakoztassa a kábeleket az alapapon levő belső csatlakozókhöz és fogalatokhöz, beleérte az IDE/SATA csatlakozókat, az elülső panelemen levő audio csatlakozókat, az USB, IEEE 1394 csatlakozókat stb.
7-2 Csatlakoztassa a haz elulso paneljenek moduljat (a haz formatervezesetol fugg, es a,bekapcsolva" kijelz0f, a merevlemez tevekenyseg kijelz0f, hangszorokat, ugranditokapcsolot, be-/kikapcsolstb. tartalmazza) az alaplapon lev0 elulso panel csatlakozojahoz (F PANEL).

Elulso panel csatlakozója

"A" érintkezó-kiosztás:

"B" érintkezō-kiosztás:

MSG: Üzenet/Bekapsolt allapot/ Alvas LED

PWR:Bekapsolt allapot LED

PW: Be-/kikapcsolo

SPEAK: Hangszóró

HD: Merevlemez tevekenység LED

RES: Ujrainidto kapcsoló

Cl: Keszülhácz behatolaszjelőcsatlakó

(Megjegyzés) Az elolpi csatlakozó érintkezö-kiosztása tipusonkén eltérnet. A tényleges érintkezö-kiosztást iletōen tekintse meg az alaplap kézikonyvét.

Lepes

8

A tartozékok csatlakoztatása

Keszülkház hatlapja

A fenti lépèsek vegrehajtása után csatlakoztassa a periférikus eszköket a szamitogéphez: a billentyüzet, egeret, monitorstb. Ezután csatlakoztassa a tapot, kapcsolja be a rendszert, és telepitse a szükséges szoftvereket.

H eKATaTcM tpe i va aepoei avooya ie tv to TTO tou koutou kai ts oukeue c Tou xpnoitouivtai. OI trapakaw oynies eykataoantc iayouv iaetipatziaouotnata nGIGABYTE kai viva mvo y iaavopao.
AvatpeTe OTo EyXeiPiDIO XpHOTn Tn Tou TEPIIaIaBavETai YA AETTOpEpi TeXViKa XapAKTnpiOtKa Tns HHTpkIs.
- PIV TIV EYKATOASTOW UOKEUVW, BEBAIWEITE TWC SI OUKEUECS OAC OUMOPWVOVTAI ME TIC OUVDEEIG OTOV UTOLOVIOITN OAS.
I\PiV TIV EYKATAOaT NUV OUKEUAV, BEAUAWEITE TWC EXET ATEVEPYOTIOINEI TIC OUKEUEC KAI TOV UTOLOYIOITG ACATOUUVSECT KAUKOWIPOTOOIAc ATTO IVN pTIpa PeuAtoc yia va aTOTpeyETe Tg 1nua OUCKEAE KCA STA EAPrntmaToTu OUsNTMatoC.
ToTOnoTeTnToTov UToLoYoiTn Oe mTaOaBepn EtniApveia Wote va mV 8nmioupyoov npBoImuata otny Ekyatataon ato to kouvma.

Eykataotaon ENEeepyaotn kai nKtpac

A. Ekyataoan evoc tenepyaotn ts Intel (napakaupte auto to hnaav n mntpikn kapra diatheivovomegaTuwevn CPU)

A-1 AvatpéTe OTC akoloueos obnyies baoi Tuv texvikw yapaktnpiotikw tou CPU oac

TurocA:

AvuwoTe To moXAo TnS UTOOxHCS CPU KAI TO EtaAkkio PAnkiio qoTIOU a AvuWBei KAI auto.

a. EAV TO IPOOATEUKO KALUMU TCS UTOOxNc EIVAI OTEPWUEVO OTNV UTOOxyCPU, aipaipeote To TPwta.
b. EAV TO kALUma TNS TPOOATEUHKN UTOOxyNc Eivai OTEPEWJEvO T0
MeTALIOElaaua FOPTwOnc, Va mny apaieitai o auto To tAO
To kALUma TNS UTOOxyNc EVExeYai Va TEaXei autouata anto to
Elaaua FOPTwOnc KAtn DIAIkaia EAITavaEOAeuOntou moxlou
MeTAYNTOTOnETOnn TCS CPU.

TUTOS B:

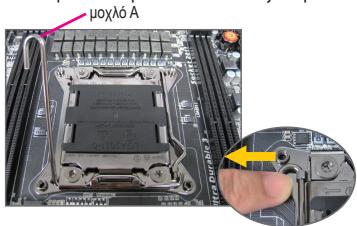

Piote to lox A (tov kovtiope otn onuavan ) TPOC ta katw kai jakpiia ato tv utdoxynia va tov ateuepwoete. Katotiv, tiote to lox B (tov kovtiope otn onuavan ) TPOC ta katw kai jakpiia ato tv utdoxynia kai tpahtiE tov tpoC ta TAVW. PAnote attaIaTov moxlo A yia va avebaeTe nTv IAAketa.AvoiTE nTv IAAketa.

A-2 KpatnoTeTov ETEepyaOnnE To Tov avtxepia kai Me To deiktn Oac. EuuypaumioTe To nmuadi Ipiwtns akidacToV ETEepyaOnn (Tiywvo) Me Tn Ywvia Ptwnc Akidac Otnv UTOOxH ETEepeyaoN (nI mtopeite va EvuypaumioTe TIC EYKOTc Tou ETEepeyaoN Me Tc UTOOxEs EUYpauMionc Tnc UTOOxns) KaI toTOeTneAtalaTov ETEepyaOnn Otn Θean Tou.
A-3 Apoou exei totothei o wotó a e tneepyaotnc, totoehtote nTv Tlaka poptwoc otn thek kai stpue to oxlo utooohc e tneepyao tn iow otnv kleidwev thc.

Molc iaye tov tEepaot (Tutcog B), Beaiwtei wcs exei totoetneoi otia kai einnato oetntote nTv paketa TPOeKtika. Katotiv, aovaiate tov moXb K atu ato tn yawttia ouykpatnontou YIAPxie TEPITIWOW v byeio kALUma ts uTOOxyns atto tv PAKETA kat aovaiian tou loxou. TeLo, aoaiote tov moXoA kawto n tyawttia ouykpatnontou yia va oloknpwaTe nV evkaataon Tou eEepyaot (CPU).

TiaAeTToMepeicOdbnyiec oxetikaeynyEYkataoTaon tou CPU,avatpeEte OTO ExyEipidio xphotn.

B. Elykataoan evoc eepyaoTn nC AMD (napakaupte auto to bna av n mntpikn kapta diathetai evomegaatwevn CPU)
