Tipo de produto	Placa mãe
Marca	GIGABYTE
Modelo	GA-MA78GM-DS2HP
Soquete do processador	Socket AM2/AM2+
Chipset	AMD 780G + SB700
Fator de forma	Micro ATX
Dimensões	244 x 244 mm
Peso	Aproximadamente 0,5 kg
Fonte de alimentação necessária	Fonte ATX 24 pinos + 4 pinos CPU
Conector CPU_FAN	1x 4 pinos
Memória	2 x DDR2 DIMM, até 8 GB
Slots de expansão	1 x PCI Express x16, 1 x PCI Express x1, 2 x PCI
Armazenamento	1 x IDE, 6 x SATA 3 Gb/s
Portas USB	Até 12 USB 2.0
Áudio	Realtek ALC889A, 8 canais HD
Rede	Realtek 8111C Gigabit Ethernet
Gráficos integrados	ATI Radeon HD 3200 (DVI, VGA, HDMI)
Funções principais	Instalação do processador, memória, fonte, placas de expansão, discos rígidos, periféricos
Manutenção e limpeza	Limpeza regular de poeira, evitar umidade, não tocar nos contatos
Segurança	Desconectar a fonte antes da instalação, usar uma superfície antiestática
Peças de reposição e reparabilidade	Garantia do fabricante, peças disponíveis no mercado de usados
Informações gerais	Manual PDF gratuito de 72 páginas disponível em vários idiomas

Perguntas frequentes - GA-MA78GM-DS2HP GIGABYTE

Como instalar o processador na placa mãe GA-MA78GM-DS2HP?

Levante a alavanca do soquete, alinhe o triângulo do processador com o triângulo do soquete, insira cuidadosamente o processador sem forçar, depois abaixe a alavanca para travar. Consulte o manual para detalhes de acordo com o tipo de soquete AMD.

Qual tipo de memória RAM é compatível?

A placa mãe suporta memória DDR2, com dois slots que podem acomodar até 8 GB no total. Use módulos DDR2 não-ECC, de preferência em kit para compatibilidade ideal.

Como conectar o ventilador do processador?

Conecte o cabo do ventilador ao conector CPU_FAN de 4 pinos na placa mãe. Certifique-se de aplicar pasta térmica entre o processador e o dissipador antes da instalação.

Quais são as conexões do painel frontal?

O conector F_PANEL agrupa as conexões para o botão liga/desliga, LED de alimentação, LED de disco rígido, alto-falante e botão reset. Consulte o manual para a pinagem exata (as posições podem variar).

Como instalar um disco rígido SATA?

Fixe o disco rígido em uma baía, conecte o cabo SATA ao disco e a uma porta SATA da placa mãe, depois conecte o cabo de alimentação. Verifique na BIOS se o disco é detectado.

A placa mãe suporta RAID?

Sim, o chipset SB700 suporta os modos RAID 0, 1 e 0+1 nas portas SATA. Configure o RAID na BIOS antes de instalar o sistema operacional.

Não obtenho exibição, o que fazer?

Verifique se a placa de vídeo (integrada ou dedicada) está corretamente inserida, se o monitor está conectado na porta correta e se a RAM está bem encaixada. Redefina a BIOS removendo a bateria por 30 segundos.

Como atualizar a BIOS da GA-MA78GM-DS2HP?

Baixe a versão mais recente da BIOS no site da GIGABYTE, coloque-a em um pendrive FAT32, depois use a ferramenta Q-Flash integrada na BIOS para realizar a atualização.

Qual fonte escolher para esta placa mãe?

Uma fonte de qualidade de pelo menos 400W é recomendada para um sistema básico, mais se você adicionar uma placa de vídeo dedicada. Certifique-se de que ela tenha um conector ATX de 24 pinos e um conector CPU de 4 pinos.

Posso usar um processador AMD Phenom II?

Sim, o soquete AM2/AM2+ suporta processadores Phenom, Phenom II, Athlon 64 X2, etc. Verifique a compatibilidade da BIOS (atualização possível) para modelos recentes.

MANUAL DE UTILIZADOR GA-MA78GM-DS2HP GIGABYTE

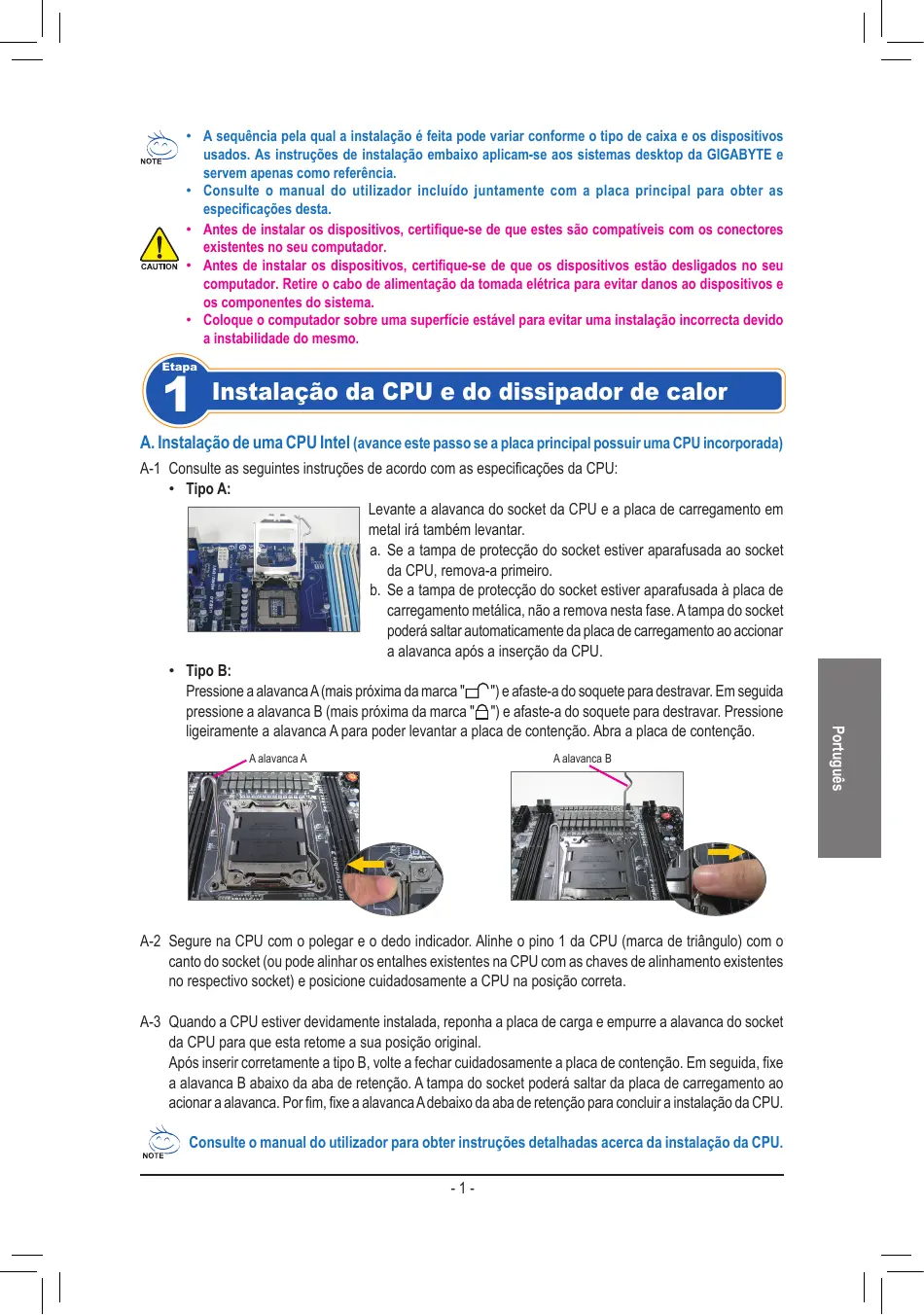

• A sequência pela qual a instalação é feita pode variar conforme o tipo de caixa e os dispositivos usados. As instruções de instalação embaixo aplicam-se aos sistemas desktop da GIGABYTE e servem apenas como referencia.
• Consulte o manual do utiliser incluindo juntamente com a plac principal para obter as espécografçõesYSTA.
• Antes de instalar os dispositivos, certifique-se de que these são compatíveis com os conectores existentes no seucomputador.
• Antes de instalar os dispositivos, certifique-se de que os dispositivos estao desligados no seu computador. Retire o cabo de alimentacao da tomada eltrica para evitar danos ao dispositos e os componentes do systema.
• Coloque o computador sobre uma superficie estável para fazer uma instalação Incorrecta devo a instaluldade do mesmo.

Instalação da CPU e do dissipador de calor

A. Instalação de uma CPU Intel (avance este passo se aplaça principal possuir uma CPU incorpORA)

A-1 Consulte as seguiñes instruções de acordo com as espécificações da CPU:

• Tipo A:

Levante a alavanca do socket da CPU e a placu de correamento em metal irá tambem levantar.

a. Se a tampa de proteção do socket estiver aparafusada ao socket da CPU, remove-aPrimeiro.
b. Se a tampa de proteção do socket estiver aparafusada à placá de correamento metalíca, não a remove esta fase. A tampa do socket poderá saltar automaticamente da placá de correamento ao acontecer a alavança às inscrãçao da CPU.

• Tipo B:

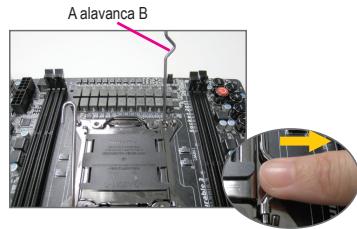

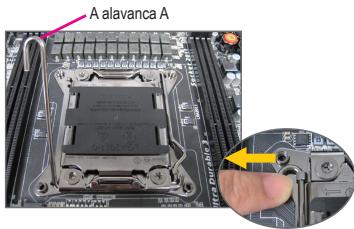

Pressione a alavanca A (mais proxima da marca "□") e afaste-a do soque para depravar. Em seguida pressione a alavanca B (mais proxima da marca "△") e afaste-a do soque para depravar. Pressione ligeiramente a alavanca A para poder levantar a placu de contentão. Abra a placu de contentão.

A-2 Secure na CPU com o polegar e o dedo indicator. Alinhe o pino 1 da CPU (marca de triangulo) com o canto do socket (ou pode alinhar os entalhes existentes na CPU com as chaves de alinhamento existentes no respectivo socket) e posicao preocupadoamente a CPU na posicao correta.
A-3 quando a CPU estiver devidamente instalada, reponha a placacde energia e empurre a alavanca do socket da CPU para que esta retome a sua posicao original.

Apos inserir corretoamente a tipo B, volta a fechar cuidadosamente a placac de contentao. Em seguida, fixe a alavanca B abaixo da aba de retencao. A tampa do socket podera saltar da placac de carregamento ao acionar a alavanca. Por fim, fixe a alavanca Adebaixo da aba de retencao para conclusir a instalacao da CPU.

Consulte o manual do'utilizar para obter instruções detallhadas acerca da instalacao da CPU.

B. Instalação de uma CPU AMD (avance este passo se aplaça principal possuir uma CPU incorpORA)

B-1 Levante Completely a alavanca do socket da CPU. Alinhe o pino 1 da CPU (marca de triangulo) com a marca de triangulo existente no socket da CPU e posicao cuidadosamente a CPU no socket. Certifique-se de que os pinos da CPU ficam bem encaixados nos respectivos orificios.
B-2 Quando a CPU estiver colocada no respectivo socket, coloque um dedo sobre a parte central da CPU ao mesmo tempo que baixa a alavanca do socket e a fixa de forma a esta ficar presa.

• Não force a entrada da CPU no respectivo socket. Se a CPU não estiver positioningada na direção certa não está possivel instalá-la. Ajuste a posicao da CPU se tal acontecer.
• NÃO TOQUE nos contados do socket. Para proteger o socket da CPU, reponha sempre a capa protetora quando a CPU não estiver instalada.

C. Instalação do dissipador de calor da CPU

C-1 Antes de instalar o dissipador de calor da CPU, adicone uma boa camada de massa tírmica sobre a superficie da CPU. Instale(before o dissipador de calor (consulte o manual de instalação do dissipador de calor da sua CPU).
C-2 Ligue o cabo do dissipador de calor da CPU ao conector CPU_FAN existente na placar principal de forma a que este possa funciona corretemente para evitar o sobreaqueamento da CPU.

Instalacao Da Memória

Tenha em atençao a orientacao do modulo de memoria. Abra as patilhas existentes em ambas as extremidades do socket do modulo de memoria. Coloque o modulo de memoria no socket. Tal como戟ado na imagem à esquerda, Coloque os dedos sobre a extremidade superior do modulo de memoria e exerça pressao para baixo para introduzir o modulo no socket na vertical. As patilhas existentes em ambas as extremidades do socket retomam a sua posicao original emitindo um estalido quando o modulo de memoria estiver devidamente encaixado.

Preparação da caixa e instalação da fonte de alimentação

Tendo como referencia oSYSTEMA desktop da GIGABYTE, Comece por remover ambos os paineis laterais e a parte superior da caixa para poder instalar a fonte de alimentacao. Introduza a fonte de alimentacao no local correto no chassis e

fixe-a com a ajuda de parafusos. A instalacao e a posicao da fonte de alimentacao pode variar conforme o tipo de caixautilizada.

Para assegurar a alimentação doSYSTEMA, recomendamos-lhe que useuma fonte de alimentação de boa qualida. Seutilizar umafonte de alimentação que não tenha capacidade para fornecer a alimentação suficiente, oSYSTEMA pode ficar instavel ou nãoconseguir iniciar-lo

Instalacao Da Placa Principal

Remova o espelho I/O original a partir da parte detrás da caixa e substitua-oelo espelho I/O da placā principal. Instale a placā principal no interior dacaixa posicionando-a no respectivo espelho I/O. Alinke os orificios paraparafusos existentes na placā principal com os orificios correspondentesexistentes na caixa. Fixe a placā principal no devido lugar com parafusos.

Espelho I/O

Instalacao Da Placa De Expansao

Procure uma ranhura de expansão que suporte a placá e remove a cobertura da ranhura a partir do pailne traseiro da caixa. Depois, introduza a placá de expansão na ranhura. Utilize um parafuso para fixar devidamente o suporte da placá de expansão ao pailne traseiro da caixa.

Placa gratica PCI Express

Antes de comprar uma placá de expansão, verifique o comprimento da placá para ter a certeza de que esta cabe na caixa.
Certifique-se de que a placá de expansão está totalmente introduzida na ranhura.

Instalacao De Dispositivos IDE E SATA

6-1 Instale as sus unidades ópticas como, por exemplo, unidade de DVD-ROM e CD-ROM. Remova a tampa do compartmento da unidade de 5,25" a partir da parte da fronte da caixa. Instale a unidade óptica no compartmento de 5,25" e fixe-a com parafusos.

• Um conector IDE da plac a principal permite a ligation de um maior do dis positivos IDE. Antes da instalacao, verifique as definições dos jumpers (principal e secundário) do seu dispositos IDE.
• Se tiver mais do que uma unidade de disco rígido instalada, entre na网页 de configuração do BIOS para definir a sequência de arranque das unidades de disco rígido.

Ligação Dos Cabos Aos Conectores Internos

7-1 Ligue os cabos aos conectores internos e acos conectores existentes na placar principal incluindo os conectores IDE/SATA, o conector do audio do painei frontal, o conector USB, os conectores IEEE 1394, etc.
7-2 Ligue o modulo do paine frontal (varia conforme o design da caixa e pode incluar um LED indicator de alimentacao, de atividade da unidade de disco rigo, altovalantes, botao de reposicao do systema, comutador de alimentacao, etc.) da caixa ao conector respectivo (F PANEL) existente na placar principal.

(Note) A distribuição dos pinos do conector do panel frontal pode variar conforme o Modelo. Consulte o manual do'utilizar inclujo jintamente com a placar principal para mais informacoes sobre a distribuição dos pinos.

Ligação Dos Periféricos

Painel traseiro da caixa

Quando tiver conclusão as etapas acima, ligue os periféricos ao computador como, por exemplo, o teclado, o mouse, o monitor, etc. Depois, ligue a alimentação, proceda ao arranque doSYSTEME instale todo o software necessário.
