Tipo de produto	Placa-mãe
Marca	Gigabyte
Modelo	GA-B85M-D2V
Chipset	Intel B85 Express
Soquete CPU	LGA1150 (Intel Core i7/i5/i3/Pentium/Celeron)
Tipo de memória	DDR3
Número de slots de memória	2 (Dual Channel)
Capacidade máxima de memória	16 GB
Slots de expansão	1 x PCI Express x16, 1 x PCI Express x1, 1 x PCI
Armazenamento	2 x SATA 6 Gb/s, 2 x SATA 3 Gb/s
Portas USB	4 x USB 3.0 (2 traseiras, 2 via header), 8 x USB 2.0 (4 traseiras, 4 via header)
Áudio	Realtek ALC887, Áudio HD 8 canais
Rede	Realtek GbE LAN (10/100/1000 Mbit)
Fator de forma	Micro ATX
Dimensões	24,4 cm x 24,4 cm
Peso	0,6 kg
Alimentação necessária	ATX 24 pinos + 4 pinos CPU
Sistemas operacionais suportados	Windows 7, Windows 8, Windows 10
Funções principais	Suporte Dual BIOS, GIGABYTE On/Off Charge, confiabilidade sólida
Manutenção e limpeza	Desconectar a alimentação antes da limpeza. Usar um pano seco ou antiestático.
Segurança	Descarregar a eletricidade estática antes de manusear. Não tocar nos contatos do soquete.
Peças de reposição e reparabilidade	Consultar o manual para conectores e substituições.

Perguntas frequentes - GAB85MD2V GIGABYTE

Que tipo de processador posso instalar na placa-mãe GA-B85M-D2V?

A placa-mãe suporta processadores Intel de 4ª geração (Haswell) no soquete LGA1150, como Core i7, i5, i3, Pentium e Celeron. Verifique a compatibilidade exata no site da Gigabyte.

Como instalar a memória RAM nesta placa-mãe?

Abra os clipes dos slots DDR3, alinhe o entalhe do módulo com o conector e empurre firmemente até ouvir um clique. Use dois módulos para o modo Dual Channel nos slots da mesma cor.

Quantos discos rígidos posso conectar?

Você pode conectar até 4 discos SATA: 2 portas SATA 6 Gb/s e 2 portas SATA 3 Gb/s. Configure a ordem de inicialização no BIOS.

A placa-mãe possui saída de vídeo?

Sim, ela possui portas VGA e DVI-D para processadores com GPU integrada. Use um processador Intel com gráficos integrados para usar a saída de vídeo.

Como conectar o painel frontal do gabinete?

Conecte os cabos do painel frontal (Power, Reset, LED, alto-falante) no header F_PANEL. Consulte o manual para a pinagem exata, pois pode variar.

Qual tipo de fonte de alimentação é recomendado?

Uma fonte ATX de boa qualidade, de pelo menos 400W é recomendada para uma configuração padrão. Verifique os conectores de 24 pinos e 4 pinos CPU.

Como atualizar a BIOS?

Use a tecnologia Dual BIOS da Gigabyte. Baixe a versão mais recente da BIOS no site da Gigabyte, coloque-a em um pendrive USB e use a ferramenta Q-Flash na BIOS.

A placa-mãe suporta overclocking?

O chipset B85 não permite overclocking de processadores desbloqueados (série K). No entanto, você pode ajustar alguns parâmetros de memória e alimentação via BIOS.

O que fazer se o computador não ligar após a instalação?

Verifique as conexões de alimentação, a inserção correta da CPU, da RAM e da placa de vídeo. Redefina a BIOS removendo a bateria CMOS por 30 segundos.

Posso usar um cooler de CPU de grande porte?

Sim, mas verifique o espaço. O soquete LGA1150 aceita a maioria dos coolers, mas certifique-se de que o dissipador não bloqueie os slots de memória ou o primeiro slot PCIe.

MANUAL DE UTILIZADOR GAB85MD2V GIGABYTE

• A sequência pela qual a instalação é feita pode variar conforme o tipo de caixa e os dispositivos usados. As instruções de instalação embaixo aplicam-se aos sistemas desktop da GIGABYTE e servem apenas como referencia.
• Consulte o manual do utiliser incluido jintamente com a plac principal para obter as espécificações esta.
• Antes de instalar os dispositos, certificque-se de que estes são compatíveis com os conectores existentes no seu computador.
• Antes de instalar os dispositivos, certifique-se de que os dispositivos estao desligados no seu computador. Retire o cabo de alimentacao da toma de eletrica para evaporar danos ao dispositos e os componentes do systema.
• Coloque o computations sobre uma superficie estável para fazer uma instalação Incorrecta devo a instalidade do mesmo.

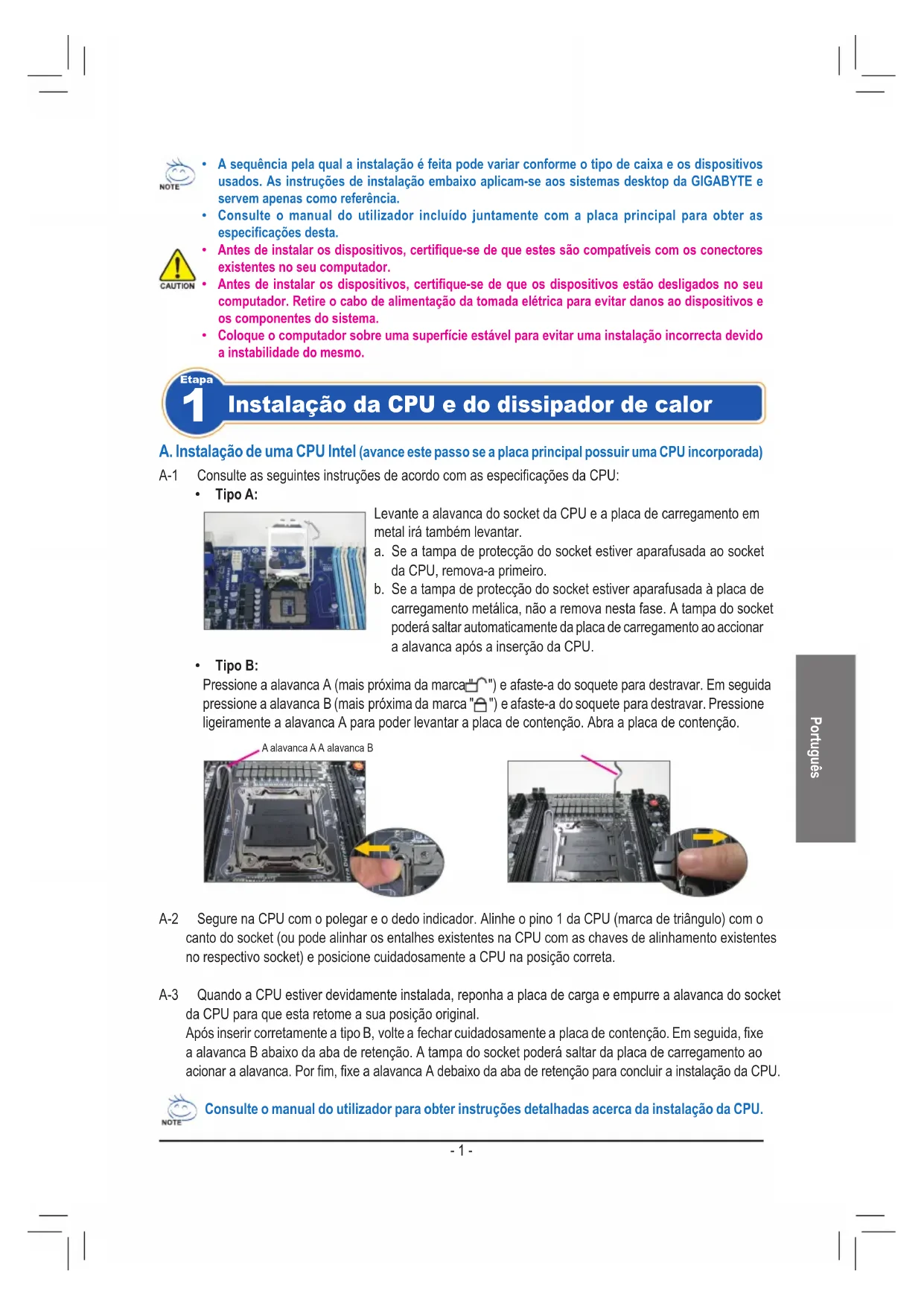

Instalacao da CPU e do dissipador de calor

A. Instalação de uma CPU Intel (avance este passo se aplaça principal possuir uma CPU incorpORA)

A-1 Consulte as segunte instruções de acordo com as espécificações da CPU:

• Tipo A:

a. Se a tampa de proteção do socket estiver aparafusada ao socket da CPU, remove-a primo.
b. Se a tampa de proteção do socket estiver aparafusada àplaça de correamento metalica, não a remove esta fase. A tampa do socket poderá saltar automaticamente daplaça de correamento ao actionar a alavanca antes a insercção da CPU.

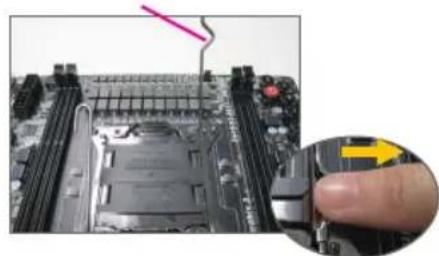

• Tipo B:

Pressione a alavanca A (mais proxima da marca") e afaste-a do soque para destravar. Em seguida pressione a alavanca B (mais proxima da marca") e afaste-a do soque para destravar. Pressione ligeiramente a alavanca A para poder levantar a placac de contentao. Abra a placac de contentao.

A-2 Segure na CPU com o polegar e o dedo indicator. Alinne o pino 1 da CPU (marca de triangulo) com o canto do socket (ou pode alinhar os entalhes existentes na CPU com as chaves de alinhamento existentes no respectivo socket) e posicao preocupadosamente a CPU na posicao correta.

A-3 Quando a CPU estiver devidamente instalada, reponha a placacde carga e empurre a alavanca do socket da CPU para que esta retome a sua posicao original.

Apos,inserir corretamente atipo B,volte a fechar cuidadosamente a placac de contencao.Em seguida,fixe a alavanca B abaixo da aba de retencion.A tampa do socket podera saltar da placac de carrgamento ao azconar a alavanca.Por fim,fixe a alavanca A debaixo da aba de retencion para conclusir a instalacao da CPU.

Consulte o manual do'utilizar para obter instruções detalladas acerca da instalação da CPU.

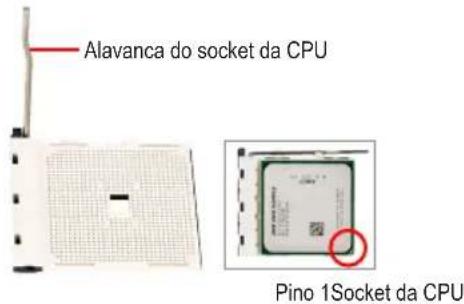

B. Instalação de uma CPU AMD (avance este passo se aplaça principal possuir uma CPU incorpORA)

B-1 Levante completeness a alavanca do socket da CPU. Alinhe o pino 1 da CPU (marca de triangulo) com a marca de triangulo existente no socket da CPU e posicione cuidadosamente a CPU no socket. Certifique-se de que os pinos da CPU ficam bem encaixados nos respectivos orificios.

B-2 Quando a CPU estiver colocada no respectivo socket, coloque um dedo sobre a parte central da CPU ao mesmo tempo que baixa a alavanca do socket e a fixa de forma a esta ficar presa.

• Não force a entrada da CPU no respectivo socket. Se a CPU não estiver positioningada na direção certa não está possível instalá-la. Ajuste a posicao da CPU se tal acontercer.
• NÃO TOQUE nos contatos do socket. Para proteger o socket da CPU, reponha sempre a capa protetora quando a CPU não estiver instalada.

C. Instalação do dissipador de calor da CPU

C-1 Antes de instalar o dissipador de calor da CPU, adicone uma boa camada de massa témica sobre a superficie da CPU. Instaledeois o dissipador de calor (consulte o manual de instalacao do dissipador de calor da sua CPU).
C-2 Ligue o cabo do dissipador de calor da CPU ao conector CPU_FAN existente na placaprincipal de forma a que este possa funcional corretamente para evaporar o sobreaquecimiento da CPU.

Instalacao Da Memória

Tenha em atençao a orientacao do modulo de memoria. Abra as patilhas existentes em ambas as extremidades do socket do modulo de memoria. Coloque o modulo de memoria no socket. Tal como mestrado na imagem a esquerda, Coloque os dedos sobre a extremidade superior do modulo de memoria e exerca pressao para baixo para introduzir o modulo no socket na vertical. As patilhas existentes em ambas as extremidades do socket retomam a sua posicao original emitindo um estalido quando o modulo de memoria estiver devidamente encaixado.

Preparação da caixa e instalação da fonte de alimentação

erência oSYSTEMa desktop da GIGABYTE,comece por removeis laterais e a parte superior da caixa para poder instalar a fonte. Introduza a fonte de alimentacao no local correto no chassis e com a ajuda de parafusos.A instalacao e a posicao da fonte destaço pode variar conforme o tipo de caixautilizada.

Para asseguar a alimentacao doSYSTEMA, recomendamos-lhe que use uma fonte de alimentacao de boa qualidade. Se utilizear uma fonte de alimentacao que nao tenha capacidade para fornecer a alimentacao suficiente, oSYSTEMA pode ficar instavel ou não促成 iniciar-lo

Etapa

4 Instalação Da Placa Principal

Remova o espelho I/O original a partir da parte detrás da caixa e substitua-o能找到 espelho I/O da placaprincipal. Instale a placaprincipal no interior da caixa posicionando-a no respectivo espelho I/O. Alinne os orificios para parafusos existentes na placaprincipal com os orificios correspondentes existentes na caixa. Fixe a placaprincipal no devido lugar com parafusos.

Espelho I/O

Etapa

5 Instalação Da Placa De Expansão

Placa gratica PCI Express

Procure uma ranhura de expansão que suporte a placá e remove a cobertura da ranhura a partir do pailer traseiro da caixa. Depois, introduza a placá de expansão na ranhura. Utilize um parafuso para fixar devidamente o suporte da placá de expansão ao pailer traseiro da caixa.

• Antes de comprar uma placá de expansão, verifique o comprimento da placá para ter a certeza de que esta cabe na caixa.
• Certifique-se de que a placá de expansão está totalmente introduzida na ranhura.

Etapa

6 Instalação De Dispositivos IDE E SATA

Instalacao de uma unidade optica

6-1 Instale as suas unidasoes opticas como, por example, unidade de DVD-ROM e CD-ROM. Remova a tampa do compartmento da unidade de 5,25" a partir da parte da fronte da caixa. Instale a unidade optica no compartmento de 5,25" e fixe-a com parafusos.

6-2 Instale as unidades de disco rigido IDE e SATA. Introduza a unidade de disco rigido num dos compartimentos disponveis e fixe-a com a ajuda de parafusos.

• Um conector IDE da plac principal permite a ligation de um maior de dois dis positivos IDE. Antes da instalacao, verifie as definições dos jumpers (principal e secundário) do seu dispositos IDE.
• Se tiver mais do que uma unidade de disco rígido instalada, entre na párgina de configuração do BIOS para definir a sequência de arranque das unidades de disco rígido.

Ligação Dos Cabos Aos Conectores Internos

7-1 Ligue os cabos acos conectores internos e acos conectores existentes na placal principal inclindo os conectores IDE/SATA, o conector de audio do pail frontal, o conector USB, os conectores IEEE 1394, etc.
7-2 Ligue o modulo do painl frontal (varia conforme o design da caixa e pode inclir um LED indicator de alimentacao, de atividade da unidade de disco rigido, altofalantes, botao de reposicao do systema, comutador de alimentacao, etc.) da caixa ao conector respectivo (F PANEL) existente na placar principal.

MSG: mensagem/energia/suspensao em LED

PWR: Energia em LED

PW: Comutacao de Energia

SPEAK: Altofalante

HD: Atividade da unidade do disco

rigido em LED

RES: Comutador de reposicao

Cl: Conector de detectao de intrusao no chassis

(Note) A distribuição dos pinos do conector do panel frontal pode variar conforme o Modelo. Consulte o manual do'utilizar incluindo jintamente com a placar principal para mais informações sobre a distribuição dos pinos.

Ligação Dos Periféricos

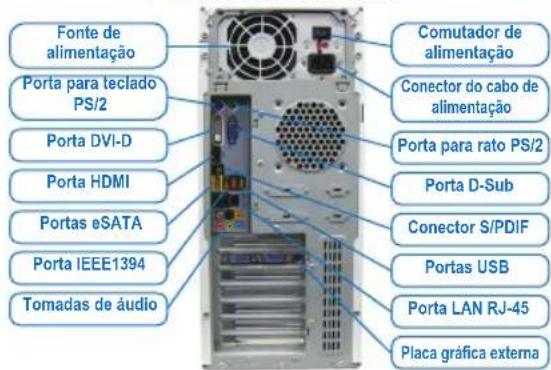

Painel traseiro da caixa

Quando tiver conclusão as etapas acima, ligue os periféricos ao computador como, por exemplo, o teclado, o mouse, o monitor, etc. Depois, ligue a alimentação, procure ao arranque doSYSTEME e instale todo o software necessário.
