Typ produktu	Základní deska
Značka	Gigabyte
Model	GA-B85M-D2V
Chipset	Intel B85 Express
Patice CPU	LGA1150 (Intel Core i7/i5/i3/Pentium/Celeron)
Typ paměti	DDR3
Počet paměťových slotů	2 (Dual Channel)
Maximální kapacita paměti	16 GB
Rozšiřující sloty	1 x PCI Express x16, 1 x PCI Express x1, 1 x PCI
Úložiště	2 x SATA 6 Gb/s, 2 x SATA 3 Gb/s
USB porty	4 x USB 3.0 (2 vzadu, 2 přes header), 8 x USB 2.0 (4 vzadu, 4 přes header)
Zvuk	Realtek ALC887, HD Audio 8 kanálů
Síť	Realtek GbE LAN (10/100/1000 Mbit)
Formát	Micro ATX
Rozměry	24,4 cm x 24,4 cm
Hmotnost	0,6 kg
Požadované napájení	ATX 24 pin + 4 pin CPU
Podporované operační systémy	Windows 7, Windows 8, Windows 10
Hlavní funkce	Podpora Dual BIOS, GIGABYTE On/Off Charge, solidní spolehlivost
Údržba a čištění	Před čištěním odpojte napájení. Použijte suchý nebo antistatický hadřík.
Bezpečnost	Před manipulací vybijte statickou elektřinu. Nedotýkejte se kontaktů patice.
Náhradní díly a opravitelnost	Pro konektory a výměny nahlédněte do manuálu.

Často kladené otázky - GAB85MD2V GIGABYTE

Jaký typ procesoru mohu nainstalovat na základní desku GA-B85M-D2V ?

Základní deska podporuje procesory Intel 4. generace (Haswell) na patici LGA1150, jako Core i7, i5, i3, Pentium a Celeron. Přesnou kompatibilitu zkontrolujte na webu Gigabyte.

Jak nainstalovat RAM paměť na tuto základní desku ?

Otevřete klip slotů DDR3, zarovnejte výřez modulu s konektorem a pevně zatlačte, dokud neuslyšíte cvaknutí. Pro režim Dual Channel použijte dvě paměti do slotů stejné barvy.

Kolik pevných disků mohu připojit ?

Můžete připojit až 4 SATA disky: 2 porty SATA 6 Gb/s a 2 porty SATA 3 Gb/s. Pořadí spouštění nastavte v BIOSu.

Má základní deska video výstup ?

Ano, má porty VGA a DVI-D pro procesory s integrovaným GPU. Použijte procesor Intel s grafickým jádrem pro využití video výstupu.

Jak zapojit přední panel skříně ?

Připojte kabely předního panelu (Power, Reset, LED, reproduktor) na header F_PANEL. Přesné zapojení najdete v manuálu, protože se může lišit.

Jaký typ napájení je doporučen ?

Doporučuje se kvalitní ATX zdroj o výkonu alespoň 400W pro standardní sestavu. Zkontrolujte 24pinový a 4pinový CPU konektor.

Jak aktualizovat BIOS ?

Použijte technologii Dual BIOS od Gigabyte. Stáhněte nejnovější verzi BIOSu z webu Gigabyte, uložte ji na USB flash disk a poté použijte nástroj Q-Flash v BIOSu.

Podporuje základní deska přetaktování ?

Chipset B85 neumožňuje přetaktování odemčených procesorů (řada K). Můžete však upravit některé parametry paměti a napájení přes BIOS.

Co dělat, když se počítač po instalaci nespustí ?

Zkontrolujte napájecí připojení, správné usazení CPU, RAM a grafické karty. Resetujte BIOS vyjmutím CMOS baterie na 30 sekund.

Mohu použít velký chladič CPU ?

Ano, ale zkontrolujte rozměry. Patice LGA1150 přijímá většinu chladičů, ale ujistěte se, že chladič neblokuje paměťové sloty nebo první PCIe slot.

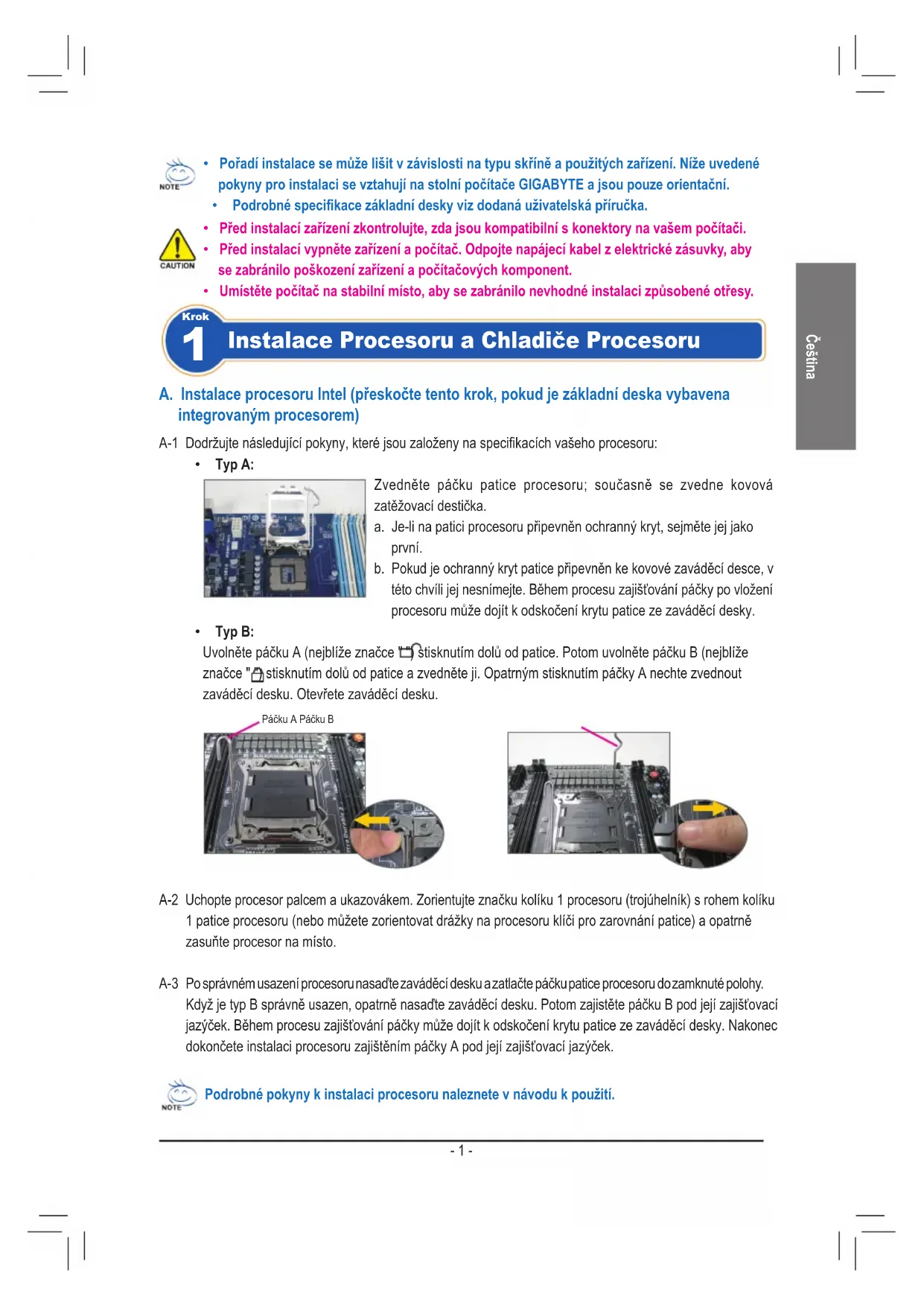

NÁVOD K OBSLUZE GAB85MD2V GIGABYTE

• Poradi instalace se muze lišit v závislosti na typu skrǐne a použitych zařizení. Niže uvedenéPokyny pro instalaci se vztahuji na stolní počitáče GIGABYTE a jsou pouze orientacné.

Podrobné specifikace základni desky viz dodaná uživatelská príručka.

• Pred instalaci zarizeni zkontrolujte, zda jsou kompatibilni s konektory na vašem počitaci.
• Pred instalaci vypněte zařízeni a počitáč. Odpojte napájeci kabel z elektrické zásuvky, aby se zabránilo poškozeni zařizeni a počitačovych component.
  Umistete poctata na stabilni misto,aby se zabrano nevhodne instalaci zpusobene otresy.

A-1 Dodržujte následujíci pouky, které jsou založeny na specifikacích vašeho procesoru:

Typ A:

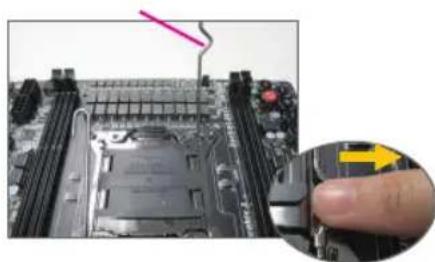

Zvedněte páčku patice procesoru; současně se zvedne kovová zatěžovaci desticka.

Uvolněte páčku A (nejblíze značce stisknutím dolů od patice. Potom uvolněte páčku B (nejblíze značce "stisknutím dolů od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádeci desku. Otevře tžavádeci desku.

A-3 Po správném usazení procesoru nasadte zavádeci desku a zatlacte páčku patice procesoru dozmkute polohy. Když je typ B správně usazen, opatné nasadte zavádeci desku. Potom zajistěte páčku B pod jej zižistovaci jazyček. Během procesu zajistovani páčky muze dojit k odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajistěním páčky A pod jej zižistovaci jazyček.

PodrobnéPokyny k instalaci procesoru naleznete v navodu k použiti.

Poznameneje si orientaci pametového modulu. Roztihněte zajistovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte prsty na okraj pametového modulu, tláte modul dolu azasuţe jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích paticezacvaknou na miste.

Připrava Skrince a Instalace Zdroje Napajeni

Použijeme-li jako priklad stolni počitac GIGABYTE, préd instalaci zdroje napajeni nejdrive sejměte obě strany a víko skříne. Umistěte zdroj napajeni na správné misto ve skříni a zajistěte šroubky. Instalace a umistěné zdroje napajeni se muže lišit v závislosti na typu použité skříne.

Pro zajišeni dostatečného napajeni počitače doporučujeme použit kvalitni zdroj napajeni. Zdroj napajeni nedostatečné kapacity muže zpúsobit nestabilitu systemu nebo znemožnit jeho spusteni.

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrine a nahradte jej stitem I/O zakladni desky. Umistete zakladni desku do skrne vlozenim do prislusného stitu I/O. Zarovnejte otvory pro srouby na zakladni desce s odpovidajíci mi montáznimi otvory ve skrini. Zajistete zakladni desku na miste srouby.

Instalace Rozširovací Karty

Vyhledjeite rozsirovacipatici, ktera podporuje vasi kartu, a odstrahte kryt patice ze zadniho panelu skrince. Potom zaunte rozsirovacikartu do patice. Pripevnete konzolu rozsirovacikarty sroukem k zadnimu panelu skrince.

Grafická karta PCI Express

• Před zakoupením rožširovací karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozširovací karta musí byt zcela usazená v patici.

Instalace Zařízení IDE a SATA

Instalace opticke Jednotky

6-1 Nainstalujte optické Jednotky, jako například Jednotky DVD-ROM a CD-ROM. Odstrănte kryt pozice Jednotky 5,25" z prední casti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroukBy.

6-2 Nainstalujte pevné disky IDE a SATA.
Nainstalujte pevný disk do pozice ve skříni a zajistěte šroukBky.

K jejednomu konektoru IDE na zakladni besch e lze pripojit az dve zaizeni IDE. Pred instalaci zkontrolujte nastaveni propojek (nadazené a podzelené) na zaizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prejdete do cásti BIOS SS Setup (Nastaveni systému BIOS) a nastavte zavadéci sekvenci pevnych disku.

Krok 7

Připojení Kabelú k Interním Konektorům

7-1 Pripojte kabely k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevnete modul prendno panelu (lii se v zavislosti na designu skrne, sklada se z indicatoru napajeni, indikatoru cinnosti pevného disku, reproduktoru, resetovacho spinae, yvpinae napajeni atd.) ze skrne k patici prendno panelu (F PANEL) na zakladni desce.

Patice p Fredniho panelu

Pirazeni vydou A: Piriazeni vydou B:

MSG: Zapráva/Napájiéi/LED spánku
PWR: LED indicator napajeni
PW: Tlacitko power
SPEAK:Speaker
HD:LED cinnosti pevného disku
RES: Resetovací spinač
Cl: Hlavicka neopravneného pristupu do skrine
(Poznamka) Přižazení vývodů pro hlavicku prědního panelu se můž lišit podle modelu.
Aktuinaln piñafeni yvodu viz uizvalelska piriúcka k základni desce.

Krok 8

Pripojeni Periférii

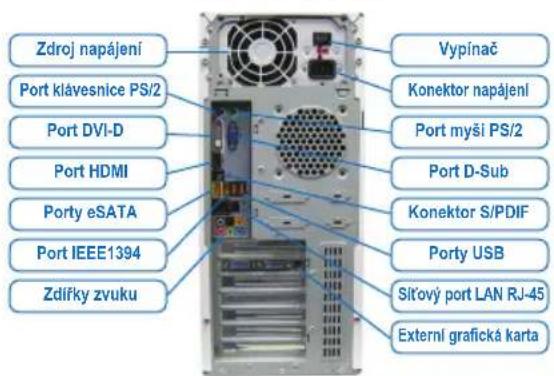

Zadni panel skrǐne

Po dokončeni vyše uvedenych kroků pripoje k počitači periferní zařizení, například klávesnici, mys, monitor atd. Potom pripoje napajeni, spustte počitača a naintalujte požadovaný software.

• Redosled koraka prilikom instalacije moze se razlikovati u zavisnosti od slučaja i uredaja koji se koriste. Instrukcije za instalaciju koje cete naci ispod važe za desktop sistemas kompanije GIGABYTE i služe samo kao referentni materijal.
• Pogledajte Uputstvo za korijscenje koje ste dobili za detaljne specifikacije vezane za matičnu ploču.

• Pre instaliranja uredaja, proverite da su vaši uredaji kompatibilni sa konektorima na vašem kompjuteru.
• Pre instaliranja uredaja obavezno iskligcitve svoje uredaje i svoj kompjuter. Izvucite kabla struju iz stekera da bi sprecii ostecenje uredaja i componentiystema.
• Postavite kompjuterski system na stabilnu povrsinu da bi spreci ili nepravlnu instalaciju usled klimanja.
