Caractéristique	Détails
Modèle	GIGABYTE GAB85MD2V
Type de carte mère	Micro ATX
Socket	LGA 1150
Chipset	Intel B85
Support de mémoire	DDR3, jusqu'à 1600 MHz
Capacité maximale de RAM	16 Go
Slots PCI Express	1 x PCI Express x16, 2 x PCI Express x1
Ports USB	4 x USB 3.0, 6 x USB 2.0
Connectivité réseau	Ethernet 10/100/1000 Mbps
Audio intégré	Realtek ALC887
Dimensions	24.4 cm x 20.5 cm
Utilisation	Idéale pour les PC de bureau et les configurations multimédia
Maintenance	Vérifier régulièrement les mises à jour du BIOS
Sécurité	Supporte les fonctionnalités de sécurité Intel
Informations générales	Compatible avec les processeurs Intel de 4ème génération

FOIRE AUX QUESTIONS - GAB85MD2V GIGABYTE

Comment installer la carte mère GIGABYTE GAB85MD2V ?

Pour installer la carte mère, commencez par placer-la dans le boîtier de l'ordinateur, alignez les trous de montage de la carte mère avec ceux du boîtier, puis fixez-la avec des vis. Connectez ensuite l'alimentation, le processeur, la RAM et les périphériques.

Quels types de mémoire RAM sont compatibles avec la GIGABYTE GAB85MD2V ?

La GIGABYTE GAB85MD2V est compatible avec la mémoire DDR3, avec une fréquence allant jusqu'à 1600 MHz. Vérifiez que la capacité de chaque module ne dépasse pas 8 Go pour un total maximal de 16 Go.

Comment mettre à jour le BIOS de la carte mère ?

Pour mettre à jour le BIOS, téléchargez la dernière version à partir du site Web de GIGABYTE, puis copiez le fichier sur une clé USB. Redémarrez l'ordinateur, accédez à l'utilitaire de configuration du BIOS et utilisez l'option de mise à jour du BIOS pour sélectionner le fichier sur la clé USB.

Pourquoi mon ordinateur ne s'allume-t-il pas avec la GIGABYTE GAB85MD2V ?

Vérifiez que tous les câbles d'alimentation sont correctement connectés, que la RAM est bien insérée et que le processeur est correctement installé. Assurez-vous également que le boîtier n'a pas de court-circuits avec la carte mère.

Comment résoudre les problèmes de démarrage avec la carte mère GIGABYTE GAB85MD2V ?

Si votre ordinateur ne démarre pas, essayez de retirer tous les périphériques non essentiels, vérifiez les connexions de la mémoire RAM et du processeur, et réinitialisez le BIOS en retirant la pile pendant quelques minutes.

Où puis-je trouver des pilotes pour la GIGABYTE GAB85MD2V ?

Les pilotes pour la GIGABYTE GAB85MD2V sont disponibles sur le site Web de GIGABYTE dans la section 'Support'. Sélectionnez votre modèle et téléchargez les pilotes nécessaires pour votre système d'exploitation.

La carte mère GIGABYTE GAB85MD2V prend-elle en charge les disques durs SSD ?

Oui, la GIGABYTE GAB85MD2V prend en charge les disques durs SSD via les ports SATA. Vous pouvez connecter des SSD SATA III pour une meilleure performance.

Comment configurer le RAID sur la carte mère GIGABYTE GAB85MD2V ?

Pour configurer le RAID, accédez au BIOS lors du démarrage de l'ordinateur, activez l'option RAID pour les ports SATA, puis suivez les instructions à l'écran pour créer un groupe RAID avec vos disques durs.

Quelle est la garantie de la carte mère GIGABYTE GAB85MD2V ?

La garantie de la carte mère GIGABYTE GAB85MD2V est généralement de 3 ans, mais cela peut varier selon le revendeur. Vérifiez les conditions spécifiques auprès de votre fournisseur.

MODE D'EMPLOI GAB85MD2V GIGABYTE

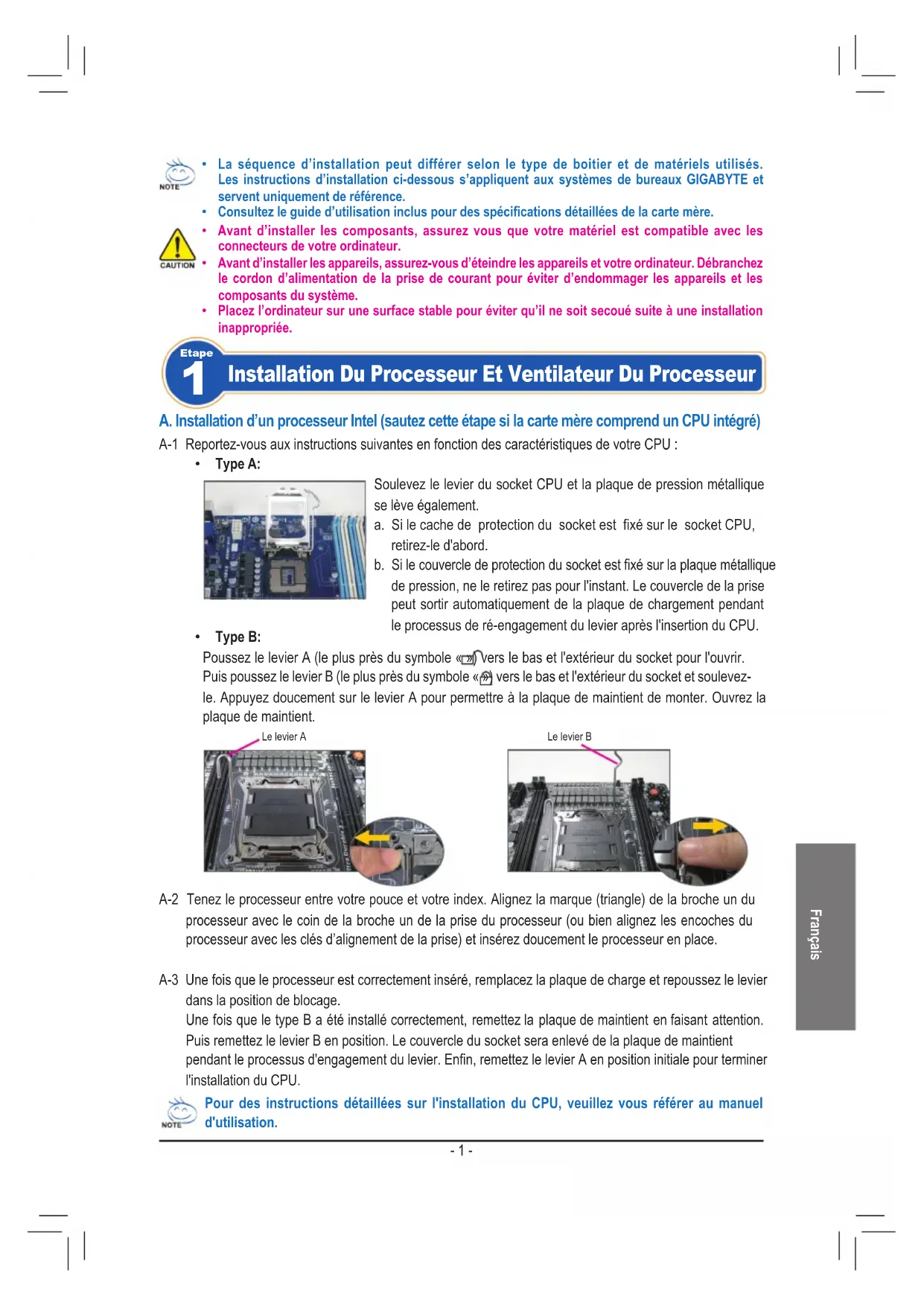

• La série d'installation peut différer selon le type de boitier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de référence.
• Consultez le guide d'utilisation inclus pour des spécifications détaillées de la carte mère.
• Avant d'installer les composants, assurez-
• Avant d'installer les appareils, assurez-vous d'éteindre les appareils et votre ordinateur. Débranchez le
• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

A. installation d'un processeur intel (sautez cette étape si la carte mère comprend un CPU intégré)

A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord.

b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut sortir automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

Type B:

Poussez le levier A (le plus près du symbole « vers le bas et l'extérieur du socket) pour l'ouvrir. Puis poussez le levier B (le plus près du symbole « vers le bas et l'extérieur du socket), et soulevez-le. Appuyez doucement sur le levier A pour permettre à la plaque de maintien de monter. Ouvrez la plaque de maintien.

A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place.

A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repoussez le levier dans la position de blocage.

Une fois que le type B a été installé correctement, remettez la plaque de maintien en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de maintien pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuillez vous référer au manuel d'utilisation.

B. installation d'un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

B-1 Montez à fond le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucement le processeur. Assurez-vous que les broches du processeur s'adaptent parfaitement dans leurs trous.

B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en baissant le levier du support et en le verrouillant dans la position de blocage.

• Ne faites pas entrer le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Réglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise ; pour protéger la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé.

C. installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abord mettre une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur). C-2 Reliez le câble du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

Installation de la mémoire

Notez l'orientation du module de la mémoire. Enclenchez les attaches de détention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalement dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

Préparation du boîtier et installation d'un bloc d'alimentation

dont un système de bureau GIGABYTE comme dans l'exemple donné, ou d'abord les deux côtés et le dessus du casier afin d'installer le bloc d'installation. Placez le bloc d'alimentation à l'endroit approprié dans le boîtier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boîtier utilisé.

Pour qu'une puissance suffisante puisse être délivrée à votre système, l'utilisation d'une alimentation de bonne qualité est recommandée. L'utilisation d'un bloc d'alimentation ne fournissant pas la puissance requise peut entraîner une instabilité du système ou l'incapacité du système à être lancé.

4 Installation de la carte mère

Retirez le bouclier d'Entrée/sortie original de l'arête du boîtier et remplacez-le par le bouclier d'Entrée/sortie de la carte mère. Placez la carte mère à l'intérieur du boîtier en la positionnant dans son bouclier d'Entrée/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l'aide des vis.

Bouclier Entrée/Sortie (I/O)

5 Installation d'une carte d'extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte, puis retirez le couvercle de la fente du panneau arrière du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrière du boîtier à l'aide d'une vis.

• Avant d'acheter une carte d'extension, vérifie la longueur de la carte, en vous assurant qu'elle est adaptée à votre boîtier.

Assurez-vous que la carte d'extension est complètement enfoncée dans la fente.

6 Installation des appareils ide et sata

Installation d'un lecteur optique

6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez la couverture de la baie du lecteur 5.25 pouces qui couvre le devant du boîtier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis.

Installation d'un disque dur

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boîtier et fixez-le à l'aide de vis.

• Un connecteur de carte mère IDE peut connecter jusqu'à deux appareils IDE. Avant l'installation, vérifie les réglages du cavalier (maître et esclave) de vos appareils IDE.
• Si plus d'un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la série de lancement du disque dur.

Connexion des câbles aux connecteurs internes

7-1 Reliez les câbles aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc. 7-2 Attachez le module du panneau avant (différent selon la conception du boîtier, la consistance de l'indicateur de courant, l'indicateur de l'activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boîtier sur l'en-tête du panneau avant (F PANEL) de la carte mère.

En-tête du panneau avant

Emplacements de broche A : Emplacements de broche B :

MSG: DEL Message/Marche/Veille PWR: DEL de marche PW: Commande marche/arrêt SPEAK: Haut-parleur HD: DEL d'activité du disque dur RES: Commande d'initialisation Cl: En-tête d'instructions du chassin

(Remarque) Les emplacements de broche du panneau avant peuvent être différentes de ceux indiqués sur le schéma. Consultez le mode d'emploi de la carte mère pour trouver l'emplacement réel des broches.

Connexion des périphériques

Panneau arrière du boîtier

Une fois que vous avez terminé les étapes ci-dessus, reliez les appareils périphériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
