GA-MA78GM-DS2HP - Anakart GIGABYTE - Ücretsiz kullanım kılavuzu

Ürün Tipi	Anakart
Marka	GIGABYTE
Model	GA-MA78GM-DS2HP
İşlemci Soketi	Soket AM2/AM2+
Yonga Seti	AMD 780G + SB700
Form Faktörü	Micro ATX
Boyutlar	244 x 244 mm
Ağırlık	Yaklaşık 0,5 kg
Gerekli Güç Kaynağı	ATX 24 pin + 4 pin CPU güç kaynağı
CPU_FAN Konnektörü	1x 4 pin
Bellek	2 x DDR2 DIMM, 8 GB'a kadar
Genişleme Yuvaları	1 x PCI Express x16, 1 x PCI Express x1, 2 x PCI
Depolama	1 x IDE, 6 x SATA 3 Gb/s
USB Bağlantı Noktaları	12'ye kadar USB 2.0
Ses	Realtek ALC889A, 8 kanal HD
Ağ	Realtek 8111C Gigabit Ethernet
Dahili Grafik	ATI Radeon HD 3200 (DVI, VGA, HDMI)
Temel İşlevler	İşlemci, bellek, güç kaynağı, genişleme kartları, sabit diskler, çevre birimlerinin kurulumu
Bakım ve Temizlik	Düzenli toz alma, nemden kaçınma, kontaklara dokunmama
Güvenlik	Kurulumdan önce gücü kesin, antistatik yüzey kullanın
Yedek Parçalar ve Onarılabilirlik	Üretici garantisi, ikinci el piyasada bulunan parçalar
Genel Bilgiler	72 sayfalık ücretsiz PDF kılavuzu birden fazla dilde mevcuttur

Sık sorulan sorular - GA-MA78GM-DS2HP GIGABYTE

GA-MA78GM-DS2HP anakartına işlemci nasıl takılır?

Soket kolunu kaldırın, işlemci üzerindeki üçgeni soket üzerindeki üçgenle hizalayın, işlemciyi zorlamadan dikkatlice yerleştirin, ardından kolunu indirerek kilitleyin. AMD soket tipine göre ayrıntılar için kılavuza bakın.

Hangi tür RAM belleği uyumludur?

Anakart DDR2 belleği destekler, toplam 8 GB'a kadar iki yuva bulunur. ECC olmayan DDR2 modülleri kullanın, optimum uyumluluk için tercihen kit halinde.

İşlemci fanı nasıl bağlanır?

Fan kablosunu anakart üzerindeki 4 pinli CPU_FAN konnektörüne takın. Kurulumdan önce işlemci ile soğutucu arasına termal macun sürdüğünüzden emin olun.

Ön panel bağlantıları nelerdir?

F_PANEL başlığı, güç düğmesi, güç LED'i, sabit disk LED'i, hoparlör ve reset düğmesi bağlantılarını içerir. Tam pin yapılandırması için kılavuza bakın (konumlar değişebilir).

SATA sabit disk nasıl takılır?

Sabit diski bir yuvaya sabitleyin, SATA kablosunu diske ve anakarttaki bir SATA portuna bağlayın, ardından güç kablosunu takın. BIOS'ta diskin algılanıp algılanmadığını kontrol edin.

Anakart RAID destekliyor mu?

Evet, SB700 yonga seti SATA portlarında RAID 0, 1 ve 0+1 modlarını destekler. İşletim sistemini kurmadan önce BIOS'ta RAID'i yapılandırın.

Görüntü alamıyorum, ne yapmalıyım?

Grafik kartının (dahili veya harici) doğru takıldığını, monitörün doğru porta bağlı olduğunu ve RAM'in iyi oturduğunu kontrol edin. BIOS'u sıfırlamak için pili 30 saniye çıkarın.

GA-MA78GM-DS2HP BIOS'u nasıl güncellenir?

En son BIOS sürümünü GIGABYTE web sitesinden indirin, FAT32 biçimli bir USB belleğe koyun, ardından BIOS'taki Q-Flash aracını kullanarak güncellemeyi yapın.

Bu anakart için hangi güç kaynağı seçilmeli?

Temel bir sistem için en az 400W kaliteli bir güç kaynağı önerilir, harici bir grafik kartı ekliyorsanız daha fazlası. ATX 24 pin ve CPU 4 pin konnektörü olduğundan emin olun.

AMD Phenom II işlemci kullanabilir miyim?

Evet, AM2/AM2+ soketi Phenom, Phenom II, Athlon 64 X2 vb. işlemcileri destekler. Yeni modeller için BIOS uyumluluğunu kontrol edin (güncelleme mümkün).

KULLANIM KILAVUZU GA-MA78GM-DS2HP GIGABYTE

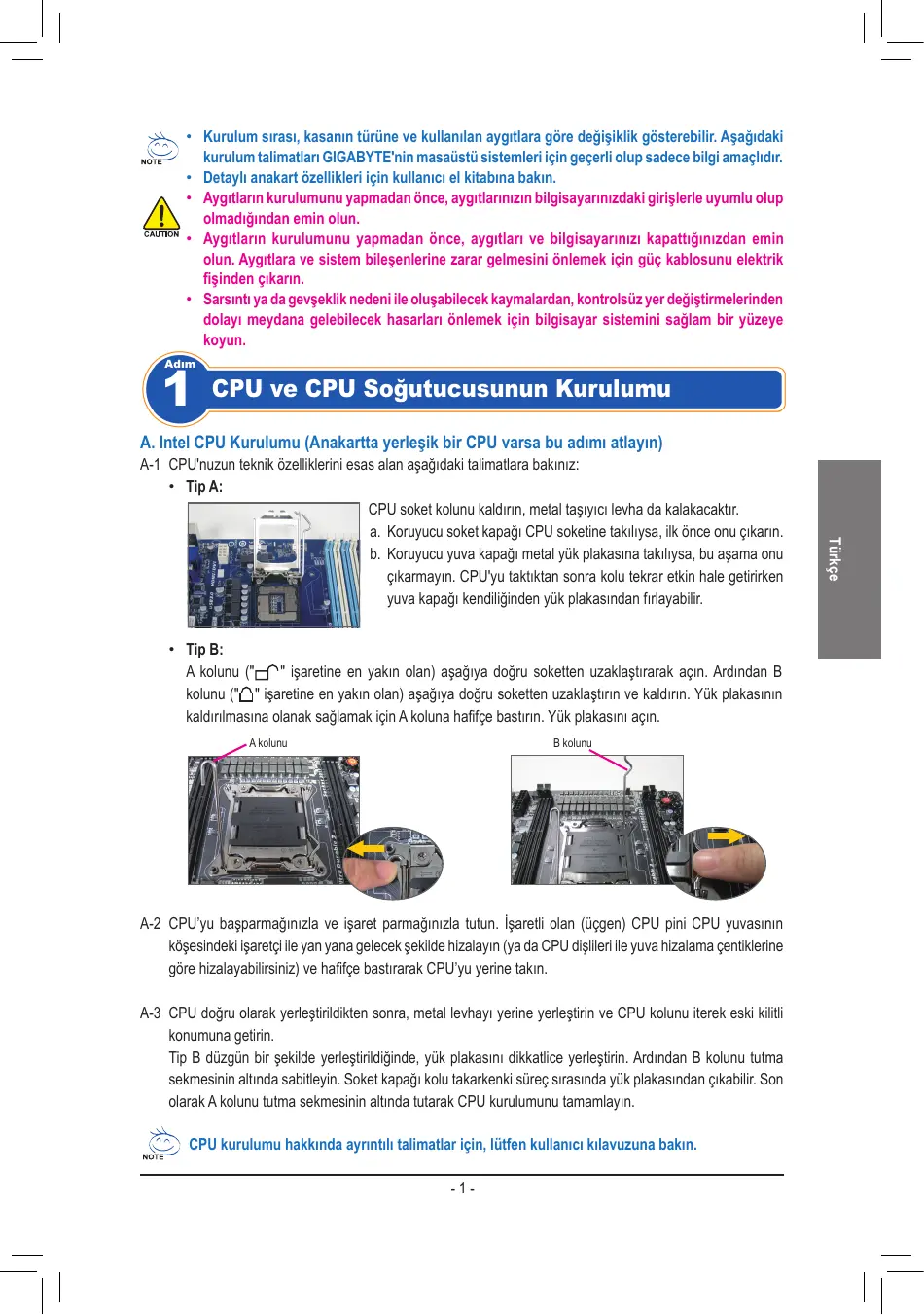

• Kurulum sirasi, kasanin türüne ve kullananan aygittlara güde",&igisiklik gosterebilir. Asagidaki kurulum talimatlan GIGABYTE'nin masaustü systemleri icinGPCERI olup sadece bilgi amaçldir.
• Detayli anakart özellikleri,—çin kullanici el kitabina bakin.
• Aygtilarin kurulumunu yapmadan önce, aygtilarinizin bilgisayarinizdaki girislerle uyumlu olup olmadiğindan emin olun.
• Aygittlarin kurulumunu yapmadan.Once,aygittlarve bilgisayarinizi kapattiignizdan emin olun.Aygittlara ve system bileşenlerine zarar gelmesini onlemek icin guc kablosunu elektrik fisinden cikarin.
• Sarsinti ya da gezeklik nedeni ile olusabilecek kaymalardan, kontROLSüz yerdehyistirmelerinden dolayi meydana gelebilecek hasarleri onlemek icin bilgisayar sistemi niğlam bir yüzeye koyun.

CPU ve CPU Soğutucusunun Kurulumu

A. Intel CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

A-1 CPU'nuzun teknik özellikerini esasalanagnağidaki talimatlara bakınüz:

Tip A:

CPU sukot kolunu kaldirin, metal taşıyici levhda kalakacaktir.

a. Koruyucu Soket kapağı CPU doketine takiyya, ilk one onuçınarin.
b. Koruyucu yuva kapaği metal yük plakasina takillya, bu asama onu Çikarmayin. CPU'yu taktiktan sonra koluk tekrar etkin hale getirken yuva kapaği kendiligienden yük plakasindo firlayabilir.

Tip B:

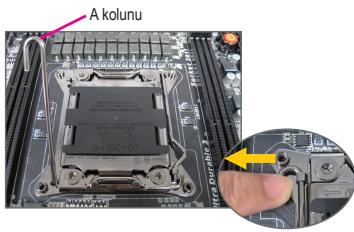

A kolunu ("□" isareline en yakin akan) asaigiya dokru sokitten uzaklastirarak acin. Ardindan B kolunu ("") isareline en yakin akan) asaigiya dokru sokitten uzaklastirin ve kaldirin. Yük plakasinin kaldirimasa nolakan saglamak icin A koluna hafifce bastirin. Yük plakasinin acin.

A-2 CPU'yu basparmaŋinizla ve isaret parmaŋinizla tutun. Isaretli olan (üçgen) CPU pini CPU yuvasinin kösesindeki isaretci ile yan yana gelecek sekilde hizalayin (ya da CPU dislileri ile yuva hizalama centiklerine gore hizalayabilirsiniz) ve hafınce bastirarak CPU'yu yerine takın.
A-3 CPU doit oder akre yerlesteildikten sonra, metal levhay1 yerine yerlestirin ve CPU kolunu iterek eskilit konumuna getirin.

Tip B dizgün bir sekilde yerleştrildigeinde, yük plakasin dikkatice yerleştinir. Ardindan B kolunu tutma sekmesinin-altinda sabitleyin. Soket kapiğl kolu takarkenki surec sirasinda yük plakasinandaçikabilir. Son olarak A kolunu tutma sekmesinin altinda tutar CPU kurulumunu tamamlayin.

CPU kurulumu hakkinda ayrintili talimatlar icin, lüften kullanı klavuzuna bakın.

B. AMD CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

B-1 CPU yuva kolumu tamamen kaldirin. Ilk CPU pini (ufak üçgen isaretli) ile CPU yuvasindaki üçgen isareti ayn hidaya getirin ve haffece bastirarak CPU'yu yerine takin. CPU pinlerinin tam olarak deliklere uyduğundan emin olun.
B-2 CPU yuvaya yerleştinildigiinde, bir parmaginizi CPU'nun ortasina koyun ve yuvaa kolunu indirerek tamamen kilitleri duruma getirin.

• CPU'yu CPU yuvasina takarken zorlamayin. CPU, yuvayaDOGRUbir sekilde yerleştilmedikç;CPU, yerine oturmaz.Eger bu olursa yönunu uygun bir sekilde ayarlayin.
• Soket temas yerlerine DOKUNMAYIN. CPU doketini korumak icin, koruyucu suket kapaginci daima CPU takili degilken degistirin.

C. CPU Sogutucusu Kurulumu

C-1 CPU soğutucsunu kurmadan once, oncelikle lüften CPU'nun üst yüzeyine ince bir tabaka termal macun招投标. Daha sonra soğutucuyu (CPU soğutucunuz icin kurulum el kitabina bakin).
C-2 Soğutucunun dizgün bir seksilde calisip CPU'nun fazla isinmasini onlemesi icin CPU soğutucu kablosunu anakartin üzerindeki CPU_FAN girise takın.

Bellek modulunn giris yonlerine dikkat edin. Bellek yuvalarinn iku uncundi tutma klipslerini iki yana acin. Bellek modulunu yuvaya yerlestirin. Soldaki resimde gosterildigi gibi, parmaklarinizi bellegin iki ust uncuna yelerstirin, bellegin uzerine bastirarak bellek yuvasina dikey bir sekilde yelerstirin. Bellek modulu duzgün bir sekilde yelerstirildigiinde yuvanin iku uncundi tutma klipsleri yuvasina oturacak.

3 Kasanin Hazirlanmasi ve Guc Kaynaginin Kurulumu

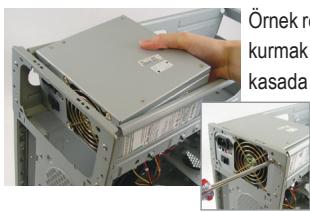

Örnek resimdeki gibi GIGABYTE masaustü/systemi kullanilyorsa, gü kayınalıkmak icin lutfen öncelikle kasanın iki kenar kapaşın daçınarin. Güç kayınalık kasada.Doğru yere yerleştin ve vidilarla yerine sabitleyin.Güç kayınalık kurulumu ve yerleştlirmesi kullananan kasanın tipine gore farkılık gõsterebilir.

Sisteminize yeterli derecede güc sekslanması icin, kaliteli bir güc kaynagınin kullanilmasi tavsiye edilir. Eger gerekli gücu sekslayamayan bir güc kaynag:i kullanlirsa bu dizgün calismayan ya da acilmayan bir sisteme neden olabilir.

Adim

4 Anakartin Kurulumu

Arka paneldeki I/O (Giris/Cikis) böglanti noktarina sahip original plakayi anakart ile gelen G/Ç plakasi ile degistirin. G/Ç plakasina denk gelecek seksilde anakartı kasanı icine yerleştinir. Anakartaki montaj delikleri ile kasanı üzerindeki montaj deliklerini uygun gelecek bir seksilde hizalayın. Anakarti vidalarla yerine sikica oturtun.

G/Ç Plakasi

Adim

5 Genisleme Kartinin Kurulumu

Kartinizi destekleyen bir genisleme yuvasi bularak kasanin arka panelindeki kapaginci cikarin. Daha sonra genisleme kartinizi bu yuvaya takin. Genisletme kartinin braketini vidayla kasanin arka paneline sabitleyin.

PCI Express Ekran Karti

Genisletme karti satin almadan once, kartin boyutunun kasaniza uygun olup olmadigi n kontrl edin.
Genisleme kartinin yerine tam olarak oturdugundan emin olun.

Adim

6 IDE ve SATA Aygittlarin Kurulumu

Optik Sürucünun Kurulumu

6-1 DVD-ROM ve CD-ROM gibi optik sürüçülerinizi kurun. Kasanin onündeki 5,25" sürücü yuvasi kapaşınıçıkarin. Optik sürüçüyü 5,25" sürücü yuvasina takın ve vidalar ile sikica tutturun.

Sabit Diskin Kurulumu

6-2 IDE ve SATA sabit surucülerinizi kurun.

Sabit sürücu yu kasanin icindeki bir sürücu yucasina monte edin ve vidalar ile tutturun.

• Bir anakart IDE girisine iki adet IDE sürucübu bölanabilir. Kurulumdan önce, IDE sürucülerinin üzerindeki jumper ayaralarimi (master ve slave) kontrol edin.
• Eger birden fazla sabit sürücu kurulduysa, sistemdeki BIOS ayarlarina girerek sabit sürüculerin onyüklemesirasini ayarlayin.

Adim

7 Kablolarin Dahili Konektörlere Baglanmasi

7-1 IDE/SATA konektörleri ve on panel ses, USB, IEEE 1394 böglantiları, anakartaki dahili konektörlere ve böglanti noktalarina böglayın.
7-2 On panel modulunu (guc dugmesi, yeniden baslatma dugmesi, hoparlorer, sabit disk faaliyet gostergesi ve guc gostergesi vs. kasanin tipine gore degisiklik gosterebilir) kasadan anakarttaki on panel baglantisina (F PANEL) takin.

On Panel Baglantisi

Pim yeri A:

Pim yeri B:

MSG: Mesaj/Guc/UYku LED'i

PWR: Guc LEDi

PW: Guç Düɡmesi

SPEAK: Hoparlor

HD: Sabit Disk Faaliyet LED'i

RES:Yeniden Barangatma Dugmesi

Cl: Kasa Izinsiz Giris Engelleme

Baglantisi

(Not) On panel baglantsinim pim yerleri modele gore faktiklik gostoferbilir. Asil pim yerleri icin ana martinizin kullanika klavuzuna bakinarim.

Adim

8 Çevre Birimlerinin Baglanması

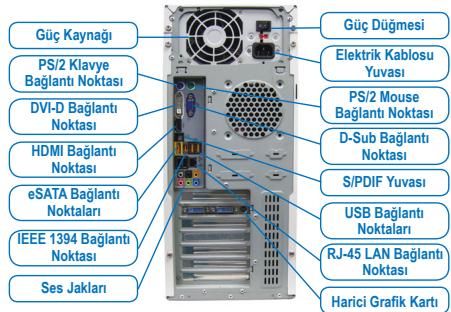

Kasanin Arka Paneli

Yukaridaki adimlar tamamlaninca, klavye, mouse, ekran gibi cevre birimi aygitlarin da bilgisayariniza baglayin. Daha sonra guc kablosunu baglayarak bilgisayarinizi acin ve gerekli tum yazilmllr yukleyin.
