GA-MA785G-UD3H - Základní deska GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Základní deska ATX
Značka	GIGABYTE
Model	GA-MA785G-UD3H
Patice procesoru	AM3
Čipová sada	AMD 785G + SB710
Kompatibilní procesory	AMD Phenom II / Athlon II
Typ paměti	DDR3
Počet paměťových slotů	4 (2 kanály)
Maximální paměť	16 GB
Integrovaná grafika	Radeon HD 4200
Rozšiřující sloty	1 PCIe x16, 2 PCIe x1, 3 PCI
Úložiště	6 portů SATA 3 Gb/s, 1 IDE
Zvuk	Realtek ALC889A (HD Audio 8 kanálů)
Síť	Realtek 8111C Gigabit LAN
USB	12 portů USB 2.0 (z toho 8 na předním panelu)
Rozměry (D x Š)	30.5 cm x 24.4 cm
Hmotnost	Přibližně 0,7 kg
Požadovaný zdroj	ATX 24 pin + 4 pin, doporučeno minimálně 450W
Údržba a čištění	Pravidelné odstraňování prachu stlačeným vzduchem, vyhněte se kapalinám
Náhradní díly a opravitelnost	Stažitelný uživatelský manuál, technická podpora GIGABYTE
Obecné informace	Základní deska pro stolní PC, uvedena na trh v roce 2009

Často kladené otázky - GA-MA785G-UD3H GIGABYTE

Jak nainstalovat procesor AMD na GA-MA785G-UD3H?

Zvedněte páčku socketu až na doraz. Zarovnejte zlatý trojúhelník procesoru s trojúhelníkem na socketu, poté jemně vložte CPU bez použití síly. Sklopte páčku a zajistěte ji.

Jaká RAM je kompatibilní s touto základní deskou?

Základní deska podporuje DDR3 až do 16 GB (4 sloty). Doporučené frekvence jsou 1066/1333/1600 MHz. Zkontrolujte seznam kompatibility QVL na webu GIGABYTE.

Jak aktualizovat BIOS na GA-MA785G-UD3H?

Stáhněte nejnovější verzi BIOSu z webu GIGABYTE. Použijte nástroj @BIOS v systému Windows nebo bootovatelný USB klíč s Q-Flash v BIOSu.

Má základní deska integrovaný video výstup?

Ano, díky čipové sadě AMD 785G integruje GPU Radeon HD 4200 s výstupy VGA, DVI a HDMI.

Kolik portů SATA je k dispozici?

Základní deska má 6 portů SATA 3 Gb/s řízených southbridge SB710, a také jeden IDE port.

Jak zapojit přední panel skříně?

Najděte konektor F_PANEL na základní desce. Zapojte kabely POWER SW, RESET SW, HDD LED, POWER LED podle schématu v manuálu. Piny jsou obvykle uspořádány do dvou řad.

Podporuje základní deska CrossFire?

Ne, GA-MA785G-UD3H nepodporuje CrossFire. Má pouze jeden funkční PCIe x16 slot pro grafickou kartu.

Jaký zdroj je doporučen pro tuto základní desku?

Doporučuje se zdroj o minimálně 450W s konektorem ATX 24 pin a 4pinovým konektorem CPU. Pro konfiguraci s dedikovanou grafickou kartou počítejte s 500W nebo více.

Jak vyřešit problém se startem (žádný obraz)?

Zkontrolujte, zda jsou všechny kabely správně zapojeny (napájení CPU, grafická karta). Resetujte CMOS vyjmutím baterie na 30 sekund. Testujte s jedním paměťovým modulem a bez zbytečných periferií.

Kde stáhnout uživatelský manuál k GA-MA785G-UD3H?

Manuál je k dispozici na oficiálních stránkách GIGABYTE v sekci Podpora -> Základní desky -> ke stažení. Můžete jej také najít na notice-facile.com.

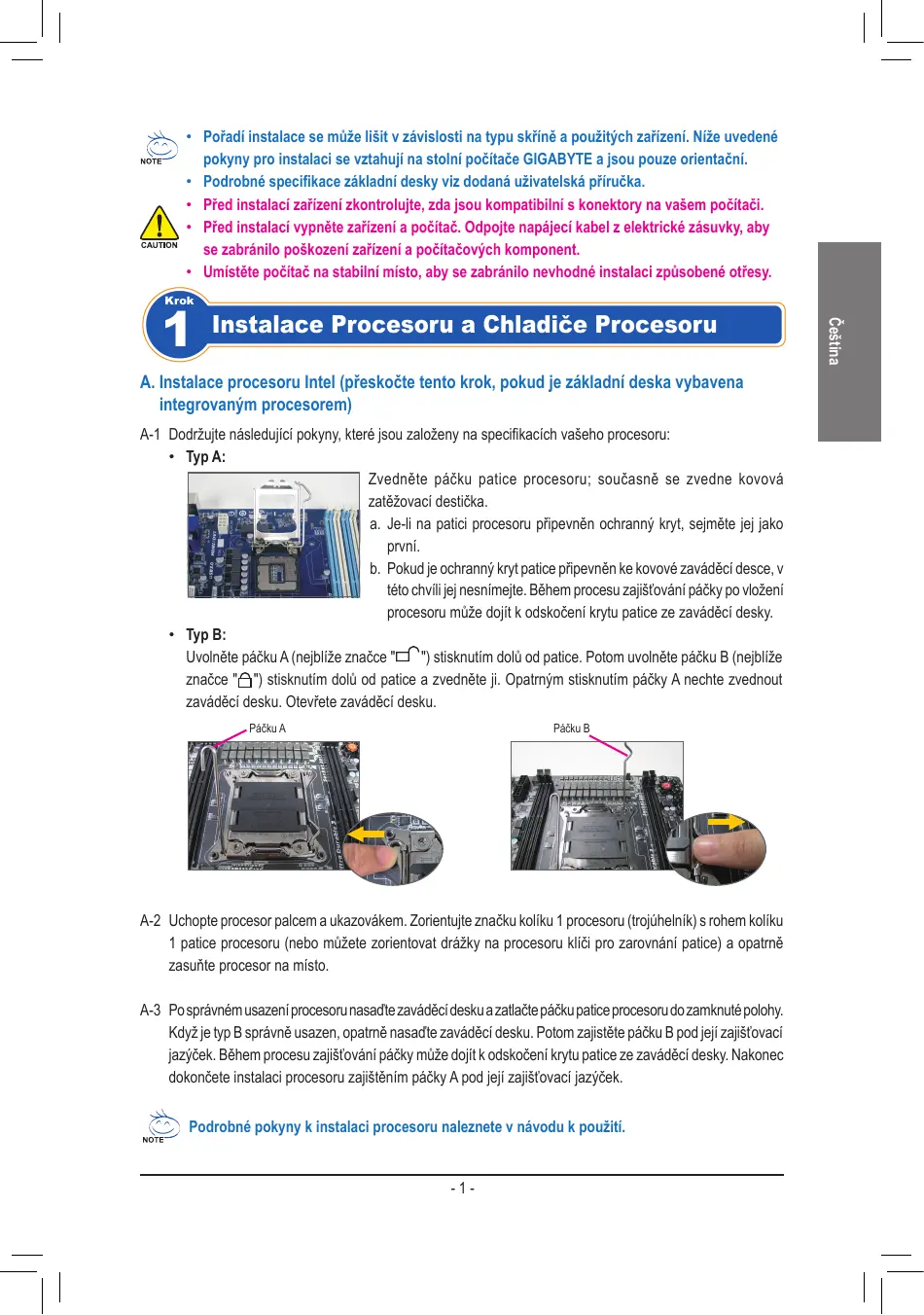

NÁVOD K OBSLUZE GA-MA785G-UD3H GIGABYTE

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibilnis konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrésy.

A. Instalace procesoru Intel (přeskočte tento krok, pokud je základní deska vybavena integrovaným procesorem)

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patice procesoru; současně se zvedne kovová zatěžovaci desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímjeite. Během procesu zajistováni páčky po vložné procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

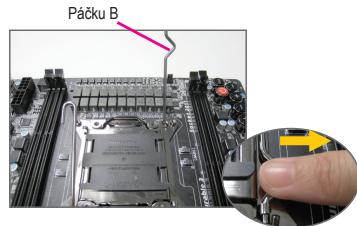

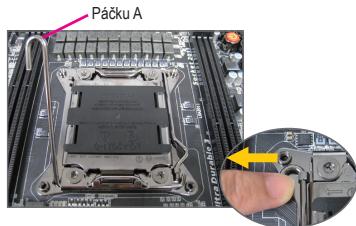

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku kolíku 1 procesoru (trojúhelnik) s rohem kolíku 1 patice procesoru (nebo muzete zorientovat dražky na procesoru kliči pro zarovnáni patice) a opatrnézasuñte procesoru na mistro.
A-3 Po správném usazení procesoru nasad'te zavádeci desku a zatlačte páčku patice procesoru do zamknuté polohy. Když je typ B správně usazen, opatrné nasad'te zavádeci desku. Potom zajistěte páčku B pod jej zajistovaci jazýček. Během procesu zajistovani páčky může dojík odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajistěnín páčky A pod jej zajistovací jazýček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladice procesoru nejdrive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom naintalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připoje kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesorů před přehřátím.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăčte modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

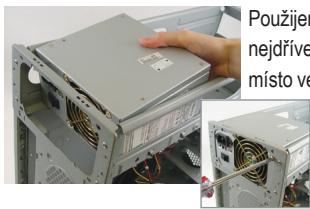

Příprava Skřině a Installace Zdroje Napájení

Pouzijeme-li jako priklad stolnі počitac GIGABYTE, pred instalaci zdroje napajeni nejdříve sejměte obě strany a vko skříne. Umistěte zdroj napajeni na správné mistrovo skříni a zajstěte šroubky. Instalace a umistěné zdroje napajeni se muže

lišit v závislosti na typu použité skrǐne.

Pro zajišeni dostatečného napájeni počitace doporučujeme použit kvalitni zdroj napájeni. Zdroj napájení nedostatečné kapacity muze zpúsobit nestabilitu systému nebo znemožnit joyschušeni.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Před zakoupením rožírovací karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické Jednotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z přední Časti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šrouký.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendnó panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

Pripojeni Perifériú

Zadni panel skrǐne

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřilkad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.
