Tip produs	Placă de bază ATX
Marcă	GIGABYTE
Model	GA-MA785G-UD3H
Socket procesor	AM3
Chipset	AMD 785G + SB710
Procesoare compatibile	AMD Phenom II / Athlon II
Tip memorie	DDR3
Număr sloturi memorie	4 (2 canale)
Memorie maximă	16 GB
Grafică integrată	Radeon HD 4200
Sloturi de extensie	1 PCIe x16, 2 PCIe x1, 3 PCI
Stocare	6 porturi SATA 3 Gb/s, 1 IDE
Audio	Realtek ALC889A (HD Audio 8 canale)
Rețea	Realtek 8111C Gigabit LAN
USB	12 porturi USB 2.0 (dintre care 8 în față)
Dimensiuni (L x l)	30.5 cm x 24.4 cm
Greutate	Aproximativ 0.7 kg
Alimentare necesară	ATX 24 pini + 4 pini, 450W minim recomandat
Întreținere și curățare	Curățare regulată cu aer comprimat, evitați lichidele
Piese de schimb și reparabilitate	Manual de utilizare descărcabil, suport tehnic GIGABYTE
Informații generale	Placă de bază pentru PC de birou, lansată în 2009

Întrebări frecvente - GA-MA785G-UD3H GIGABYTE

Cum se instalează un procesor AMD pe GA-MA785G-UD3H?

Ridicați complet pârghia socketului. Aliniați triunghiul auriu al procesorului cu triunghiul de pe socket, apoi introduceți ușor CPU-ul fără a forța. Coborâți pârghia și blocați-o.

Care este memoria RAM compatibilă cu această placă de bază?

Placa de bază suportă DDR3 până la 16 GB (4 sloturi). Frecvențele recomandate sunt 1066/1333/1600 MHz. Consultați lista de compatibilitate QVL pe site-ul GIGABYTE.

Cum se actualizează BIOS-ul GA-MA785G-UD3H?

Descărcați cea mai recentă versiune BIOS de pe site-ul GIGABYTE. Utilizați instrumentul @BIOS în Windows sau o unitate USB bootabilă cu Q-Flash în BIOS.

Placa de bază are afișaj video integrat?

Da, datorită chipset-ului AMD 785G, integrează un GPU Radeon HD 4200 cu ieșiri VGA, DVI și HDMI.

Care este numărul de porturi SATA disponibile?

Placa de bază are 6 porturi SATA 3 Gb/s controlate de southbridge-ul SB710, precum și un port IDE.

Cum se conectează panoul frontal al carcasei?

Localizați conectorul F_PANEL pe placa de bază. Conectați cablurile POWER SW, RESET SW, HDD LED, POWER LED conform schemei din manual. Pinii sunt de obicei organizați pe două rânduri.

Placa de bază suportă CrossFire?

Nu, GA-MA785G-UD3H nu suportă CrossFire. Are un singur slot PCIe x16 funcțional pentru o placă grafică.

Ce alimentare este recomandată pentru această placă de bază?

Se recomandă o sursă de 450W minim cu conector ATX 24 pini și un conector CPU 4 pini. Pentru o configurație cu placă grafică dedicată, prevedeți 500W sau mai mult.

Cum se rezolvă o problemă de pornire (fără afișaj)?

Verificați dacă toate cablurile sunt bine conectate (alimentare CPU, placă grafică). Resetați CMOS scoțând bateria timp de 30 de secunde. Testați cu un singur modul de memorie și fără periferice inutile.

De unde se descarcă manualul de utilizare al GA-MA785G-UD3H?

Manualul este disponibil pe site-ul oficial GIGABYTE în secțiunea Support -> Placă de bază -> descărcări. Îl puteți găsi și pe notice-facile.com.

MANUAL DE UTILIZARE GA-MA785G-UD3H GIGABYTE

• Secventa de instalare poate diferi in functie de tipul de carcasăși de dispositivele utilizezate. Instructiunile de instalare de mai jos se aplică pentru sistemele desktop GIGABYTEși sunt numai pentru referinta.
• Consultatu manualul de'utilizare inclus pentru specificaile detaliate ale placi de baz.
• Inainte de instalarea dispositivelor, asigurați-vă că dispositivele sunt conforme cu conectorii de pe computer.
• Inainte de instalarea dispositivelor, asigurati-và cà disposizitivele ŞI computerul sunt opritte. Deconnectaţi cordonul de alimentare de la borna de alimentare pentru prevenirea deteriorarii dispositivelor ŞI a componentelor sistemului.
• Asezati computerul pe o suprafata stabilă pentru a preveni instalare inadecvatacauzata de oscilatii.

Instalarea CPU-ului Şi A Ventilatorului CPU-ului

A. Instalarea unui CPU Intel (ignorati acest pas dacà placà de bazá are un CPU incorporat)

A-1 Consultati umatoarele instruioni pe bata specificailor procesorului:

Tip A:

Ridicati maneta sociului procesorului si plac greutatai metalice va fi, de asemenea, ridicata.

a. In cazul in care capacul prizei de protecjie este fixat pe socul procesorului, mai intai scoatelji-l.
b. In cazul in care capacul mufei de protectie este fixat pe placu de sarcinà metalica, nu il indepãratai in acest moment. Acest capacit se poate desprinde brusc de pe placu de sarcinà in timpul procesului de recuplare a bratului dupa introducerea procesului.

Tip B:

După ce unitatea tip B este fixata corect, inlocuițu cu grijă plăcuța de inçarcare. Apoi fixati帽子ul B sub dispositivul de prindere. Capacul socului se poate desprinde singur de pe plăcuța de inçarcare in timpe actioni帽子ul. In final, fixati帽子ul A sub dispositivul de prindere pentru a finaliza instalarea CPU-ului.

Pentru instruanti di taliate privind instalare a procesorului, consultati manualul de utilizare.

B. Instalarea unui CPU AMD (ignorati acest pas dacà placà de bază are un CPU incorporat)

B-1 Ridicati complet bratul soclului de CPU. Aliniati pinul unu al CPU-ului (marcajul de triunghi mic) cu marcajul de triunghi de pe soclul de CPU si introduciu uor CPU-ul in soclu. Asiguratii-va cai pini i CPU-ului se potrivesc perfect in orificii.
B-2 O datae CPU-ul este positionat in soclu, azezati un deget in mischieful CPU-ului, coborand bratul soclului si fixandu-l in positia blocata complet.

• Nu forța CPU-ul in socul de CPU. CPU-ul nu potriveste dacă este orientat incorrect. Reglați orientarea CPU-ului dacă se intâmplă incest lucru.
• NU atingeti contactele socului. Pourtra proteja socul procesorului, inlocui carcasa de protectie numai atunci cand procesorul nu este instalat.

C. Instalarea ventilatorului CPU-ului

C-1 Inainte de instalarea ventilatorului CPU-ului, adaugata iintai un strat subtire de pasta pentru radiator pe suprafata CPU-ului. Apoi instalati ventilatorul (consultaţi manualul de instalare pentru ventilatorul CPU-ului).
C-2 Conectaçti cablul ventilatorului CPU-ului la conectorul CPU_FAN (VENTILATOR_CPU) localizat pe plac de bază, astfel inçât ventilatorul să poță funções adevcav pentru prevenirea supraíncălzirii CPU-ului.

Pasul

2 Instalarea Memoriei

Observazioni orientarea modulului de memorie. Desfaceti clamele de fixare la ambele capete ale socului de memorie. Asezeati modulul de memorie pe soclu. Dupa cum este indicat in imaginea din stangia, asezeati degetele pe marginea superioar a memoriei, impingeti in jos memoria si introduceti-o vertical in socul de memorie. Clamele de la ambele capete ale socului cupleazà in posiztie cand modulul de memorie este introdus fix.

Pasul

3 Pregătirea Carcasei Şi Instalarea Sursei De Alimentare

Utilizand systemd desktop GIGABYTE ca in exemplul demonstrativ, indepãrtati
intai ambele pãrìs capacul carcasei pentru instalarea sursei de alimentare.
Puneti sursa de alimentare la locul saùn carcasă si fixati-o cu suruburi.

Instalarea Şi amplasarea sursei de alimentare pot diferi in functie de tipul de carcasăutilizat.

Pentru a va asigura cà sistemas dvs. primeșe o cantitate suficientă de energia electrică, va recomandamă săutilizățo sută de alimentare de calitate. Dacă este Utilizata o sută de alimentare care nu furnizeazeă energia necessară, rezultatul poate duce la un system instabil Sau neincârcabil.

Instalarea Placii De Baza

Indepartaţi plăcuţa I/O originală de pe partea din spate a carcaseiși inlocuţi-o cu plăcuţa I/O a plăcii de bază. Aşezaţi placă de bază în carcasă, poziţIonand-o în plăcuţa I/O. Aliniţi orificiile süruburilor de montare de pe placă de bază cu orificiile de montare corespunzătoare de pe carcasă. Fixaţi placă de bază în poziţie cu süruburi.

Ecran I/O

Instalarea Unui Card De Extensie

Localizati un slot de extensie care suporta cardul si indepartatu capacul slotului de pe panoul din spate al carcasei. Apoi introduci cardul de extensie in slot. Fixati suportul cardului de expansiune pe panoul din spate al carcasei cu un surub.

Placă grafică PCI Express

Inainte de a achizitiona un card de expansione, verificati lungimea cardului pentru a va asigura se potriveste cu carcasa.
Asigurat-vă de asezarea completă a cardului de extensie în slot.

Instalarea Dispositivelor IDE Şi SATA

6-1 Instalați unitățile optice, precum unitățile DVD-ROM și CD-ROM. Indepartați capacul bay-ului pentru unitate de 5,25" de pe parte din fata a carcasei. Montați unitatea optică în bay-ul pentru unitate de 5,25"și fixati-o cușuruburi.

Instalarea unei unitati optice

6-2 Instalati hard disk-urile IDE 山 SATA. Instalati hard disk-ul intr-un bay pentru unitate din carcasa si fixa-i cu suruburi.

Instalarea unui hard disk

• Un conector IDE de pe placá de bază poate conecta până la două dispositive IDE. Inainte de instalare, verificazioni settarile elementelor de legătura (unitate master și slave) de pe dispositivele IDE.
• Daca este instalat mai mult de un hard disk, intrați in configurarea BIOS aSYSTEMULI pentru setarea secventei de incârcare a hard disk-urilor.

Conectarea Cablurilor La Conectorii Interni

7-1 Conectaţi cablurile la conectoriiși distribuiitori interni de pe placă de bază, inclusiv conectorii IDE/SATA, audio de pe panoul frontal, USB, distribuiitori IEEE 1394 etc.
7-2 Ataşati modulat panoului frontal (diferă in functie de designul carcasei, cuprinzând indicatorul de alimentare, indicatorul de activitate a hard disk-ului, difuzoarele, intrerupătorul de reinitializare, intrerupătorul de alimentare etc.) de pe carcasă pe distributorul panoului frontal (F PANEL) (PANOU_F) de pe placă de bază.

Distribuitorul panouli frontal

Seminificatia pinului A:

Seminificatia pinului B:

MSG: Message (Mesaj)/Power

(Pornire)/Sleep (Hibermare)

Cl: Comutator pentru mecanismul de detectare a intruzionilor

(Notea) Semnificata pinilor de pe comutatorul din partea frontala poate s fié diferità in functie de model. Consultatj manualul de utilizezare al plici de bazà pentru semnificatia corectă a pinilor.

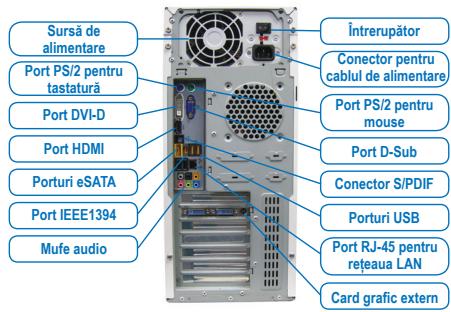

Conectarea Perifericelor

Partea din spate a carcasei

Dupä ce paşii de mai sus au fost completenessi, conectati dispositivile periferice la computer, precum tastatura, mouse-ul, monitorul etc. Apoi conectati alimentarea, porniti sistemul.si instalati software-ul besoin.
