GA-MA785G-UD3H - Motherboard GIGABYTE - Kostenlose Bedienungsanleitung

Produkttyp	ATX-Mainboard
Marke	GIGABYTE
Modell	GA-MA785G-UD3H
CPU-Sockel	AM3
Chipsatz	AMD 785G + SB710
Kompatible Prozessoren	AMD Phenom II / Athlon II
Speichertyp	DDR3
Anzahl der Speichersteckplätze	4 (2 Kanäle)
Maximaler Arbeitsspeicher	16 GB
Integrierte Grafik	Radeon HD 4200
Erweiterungssteckplätze	1 PCIe x16, 2 PCIe x1, 3 PCI
Speicher	6 SATA-Anschlüsse 3 Gb/s, 1 IDE
Audio	Realtek ALC889A (HD Audio 8 Kanäle)
Netzwerk	Realtek 8111C Gigabit LAN
USB	12 USB-2.0-Anschlüsse (davon 8 an der Front)
Abmessungen (L x B)	30.5 cm x 24.4 cm
Gewicht	Ca. 0,7 kg
Erforderliche Stromversorgung	ATX 24-Pin + 4-Pin, mindestens 450W empfohlen
Wartung und Reinigung	Regelmäßiges Entstauben mit Druckluft, Flüssigkeiten vermeiden
Ersatzteile und Reparierbarkeit	Benutzerhandbuch herunterladbar, technischer Support von GIGABYTE
Allgemeine Informationen	Mainboard für Desktop-PCs, veröffentlicht im Jahr 2009

Häufig gestellte Fragen - GA-MA785G-UD3H GIGABYTE

Wie installiere ich einen AMD-Prozessor auf dem GA-MA785G-UD3H?

Heben Sie den Sockelhebel vollständig an. Richten Sie das goldene Dreieck des Prozessors mit dem Dreieck auf dem Sockel aus, setzen Sie die CPU vorsichtig ein, ohne zu drücken. Senken Sie den Hebel und verriegeln Sie ihn.

Welcher RAM ist mit diesem Mainboard kompatibel?

Das Mainboard unterstützt DDR3 bis zu 16 GB (4 Steckplätze). Empfohlene Frequenzen sind 1066/1333/1600 MHz. Überprüfen Sie die QVL-Kompatibilitätsliste auf der GIGABYTE-Website.

Wie aktualisiere ich das BIOS des GA-MA785G-UD3H?

Laden Sie die neueste BIOS-Version von der GIGABYTE-Website herunter. Verwenden Sie das @BIOS-Tool unter Windows oder einen bootfähigen USB-Stick mit Q-Flash im BIOS.

Verfügt das Mainboard über eine integrierte Videoausgabe?

Ja, dank des AMD 785G-Chipsatzes integriert es eine Radeon HD 4200-GPU mit VGA-, DVI- und HDMI-Ausgängen.

Wie viele SATA-Anschlüsse sind verfügbar?

Das Mainboard verfügt über 6 SATA-3-Gb/s-Anschlüsse, die vom Southbridge SB710 gesteuert werden, sowie einen IDE-Anschluss.

Wie schließe ich das Frontpanel des Gehäuses an?

Finden Sie den F_PANEL-Anschluss auf dem Mainboard. Schließen Sie die Kabel POWER SW, RESET SW, HDD LED, POWER LED gemäß dem Schaltplan im Handbuch an. Die Pins sind normalerweise in zwei Reihen angeordnet.

Unterstützt das Mainboard CrossFire?

Nein, das GA-MA785G-UD3H unterstützt kein CrossFire. Es hat nur einen funktionsfähigen PCIe-x16-Steckplatz für eine Grafikkarte.

Welches Netzteil wird für dieses Mainboard empfohlen?

Ein Netzteil mit mindestens 450W, ATX-24-Pin- und 4-Pin-CPU-Anschluss wird empfohlen. Für eine Konfiguration mit dedizierter Grafikkarte planen Sie 500W oder mehr ein.

Wie behebe ich ein Startproblem (kein Bild)?

Überprüfen Sie, ob alle Kabel richtig angeschlossen sind (CPU-Strom, Grafikkarte). Setzen Sie das CMOS zurück, indem Sie die Batterie für 30 Sekunden entfernen. Testen Sie mit einem einzelnen Speichermodul und ohne unnötige Peripheriegeräte.

Wo kann ich das Benutzerhandbuch für das GA-MA785G-UD3H herunterladen?

Das Handbuch ist auf der offiziellen GIGABYTE-Website im Bereich Support -> Mainboard -> Downloads verfügbar. Sie können es auch auf notice-facile.com finden.

BEDIENUNGSANLEITUNG GA-MA785G-UD3H GIGABYTE

• Die Installationsreihenfolge kann je nach Typ des verwendeten Gehäuses sowie der verwendeten Geräte varieren. Die folgenden Installationsanweisungen betreffen Desktop-Systeme von GIGABYTE und dienen nur als Referenz.
  Schlagen Sieitte ausfuhrliche technische Daten des Motherboards im beigelegten Benutzerhandbuch nach.
• Stellen Sie vor der Installation von Geräten sicher, dass ihre Geräte mit den Anschlüssen Ihres Computers kompatibel sind.
• Schalten Sie immer vor dem Installieren die Geräte und ihren Computer aus. Trennen Sie den Rechner vom Stromnetz, um Schäden an den Geräten und den Systemkomponenten zu vermeiden.
• Stellen Sie das Computersystem auf eine stabile Unterlage, damit die Installation nicht durch Wackeln beeinträchtigt wird.

Installieren einer CPU und eines CPU-Kühlers

A. Installieren einer Intel CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen eingebauten Prozessor verfügbar)

A-1 Beachten Sie die folgenden Anweisungen basierend auf ihren CPU-Spezifikationen:

Typ A:

Heben Sie den CPU-Sockelhebel an, dadurch hebts sich auch die Metalladeplatte.

a. Falls die Sockelschutzabdeckung am CPU-Socket befestigt ist, entfernen Sie sie zunachst.
b. Falls die schützende Sockelabdeckung an der Metallandruckplatte befestigt ist, nehmen Sie sie jetzt noch nicht ab. Die Sockelabdeckung kann sich beim Wiederanziehen des Hebels nach Einsetzen der CPU von selbst lösen.

Typ B:

Drücken Sie Hebel A (der Markierung „□” am{nachsten) nach unten und vom Sockel weg, um ihn zu losen. Drucken Sie dann Hebel B (der Markierung „ ” am{nachsten) nach unten und vom Sockelweg und haben Sie ihn an. Drucken Sie behutsam Hebel A, um den Deckrahmen anzuheben. Offnen Sie den Deckrahmen.

A-2 Halten Sie die CPU mit Daumen und Zeigefinger. Richten Sie die (Dreieck-) Markierungen für Pin 1 auf der CPU und die Pin 1-Ecke des CPU-Sockels aufeinander aus. (Sie können ebenfalls die CPU-Kerben auf die Ausrichtungsnasen des Sockels ausrichten.) Legen Sie dann vorsichtig die CPU in der richtigen Position ein.
A-3 Legen Sie den Schutzrahen wieder auf und stellen den CPU-Sockelhebel in seine Arretierposition zurück, sobald die CPU richtig sitzt.

Bringen Sie den Deckrahmen nach dem ordnungsgemänen Einsetzen der typ B vorsichtig wieder an. Sichern Sie anschließend Hebel B unter dessen Befestigungsnase. Die Sockelabdeckung kann sich beim Betätigten des Hebels vom Deckrahmen lose. Sichern Sie zuletzt Hebel A unter dessen Befestigungsnase, um die Installation der CPU abzuschreiben.

Detaillerte Anweisungen zur CPU-Installation entnehmer Sieitte der Bedienungsanleitung.

B. Installieren einer AMD CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen eingebauten Prozessor verfügbar)

B-1 Ziehen Sie den CPU-Sockelhebel ganz nach oben. Richten Sie den Pin 1 der CPU (mit einem kleinen Dreieck gekennzeichnet) auf die Dreieck-Markierung am CPU-Sockel aus und legen Sie dann vorsichtig die CPU ein. Stellen Sie safer, dass die Pins der CPU perfect in die Öffnungen passen.
B-2 Wenn die CPU richtig in dem Sockel sitzt, legen Sieitte einen Finger auf die Mitte der CPU, drucken den Sockelhebel nach unten und bringen him in seine Arretierposition zurück.

CAUTION

• Stecken Sie die CPU nicht mit Gewalt in den CPU-Sockel. Die CPU lässt sich nicht einpassen, wenn die Ausrichtung falsch ist. Ändern Sie in thisem Fall die Ausrichtung der CPU.
• Berühren Sie NICHT die Sockelkontakte. Setzen Sie die Schutzabdeckung grundsätzlich wieder auf, wenn keine CPU installiert ist. Dies schützt den Sockel vor Beschädigungen.

C. Installieren des CPU-Kühlers

C-1 Bevor Sie den CPU-Kühler installieren, tragen Sieitte gleichmäßige eine Schicht Wärmeleitpaste auf die Oberfläche der CPU auf. Installieren Sie anschließend den Kühler (siehe Installationsanleitung Ihres CPU-Kühlers).

C-2 Verbinden Sie das Kabel des CPU-Kühlers mit dem Anschluss CPU_FAN auf dem Motherboard, damit der Kühler richtig arbeitet und die CPU vor Überhitzung schützt.

Installieren eines Arbeitssspeichermodulus

Achten Sie auf die korrekte Ausrichtung des Speichermoduls. Drücken Sie die Haltebügel an beiden Enden des Speichersteckplatzes nach außen. Stecken Sie das Speichermodul in den Steckplatz ein. Legen Sie wie links abgebildet ihre Finger auf die obere Kante des Speichermoduls und drucken das Modul nach unten, damit es senkrecht im Speichersteckplatz sitzt. Die Haltebügel an beiden Enden des Steckplatzes rasten ein, wenn das Speichermodul richtig eingesteckt wurde.

Einrichten des Gehäuses/ Installieren des Netzteils

Entfernen Sieittewieam Beisiel des GIGABYTE Desktop-Systems zuerst die beiden seitlichen Abdeckungen und den oberen Deckel vom Gehäuse, um das Netzteil zu installieren. Installieren Sie das Netzteil an der passenden

Stelle im Gehäuse, fixieren Sie es mit Schrauben. Platzierung des Netzteils kann je nach Typ des verwendeten Gehäuses varieren.

Damit Ihr System ausreichend Strom erhält, sollenn Sie unbedingt ein hochwertiges Netzeil einsetzen. Wenn Sie ein Netzeil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder{lssst sich nicht starten.

Installieren des Motherboards

Entferen Sie die ursprüngliche E/A-Blende von der Rückseite des Gehäuses und ersetzen Sie die durch die dem Motherboard beigelegte E/A-Blende. Legen Sie das Motherboard in das Gehäuse ein, wobei die E/A-Anschlüsse auf die E/A-Blende ausgerichtet werden müssen. Richten Sie die Schraubenlocher am Motherboard auf die entsprechenden Befestigungslöcher am Gehäuse aus. Befestigen Sie das

Motherboard mit Schrauben am Gehäuse.

I/O-Blende

Installieren einer Erweitungskarte

Wahlen Sie einen Steckplatz, der ihre Karte unterstützt. Entfern den sie entspruchende Steckplatzblende an der Rückseite des Gehäuses. Stecken Sie dann die Erweiterungskarte in den Steckplatz ein. Fixieren Sie den Bügel der Karte mit einer Schraube an der Gehäuserückwand.

PCI Express Grafikkarte

• Informieren Sie sich vor dem Kauf über die Länge der Karte; überzeugen Sie sich davon, dass sie in das Gehäuse passt.
• Stellen Sie safer, dass die Erweiterungskarte richtig im Steckplatz sitzt.

Installieren der IDE- und SATA-Geräte

6-1 Installieren Sie ihre optischen Laufwerke wie z.B. DVD- oder CD-Laufwerke. Entfernen Sie die Blende des 5,25"-Laufwerkfachs von der Frontseite des Gehäuses. Legen Sie das optische Laufwerk in das 5,25" Laufwerkfach ein und befestigen es mit Schrauben.

Installieren eines optischen Laufwerks

6-2 Installieren Sie ihre IDE- und SATA-Festplatten.
Legen Sie die Festplatte in ein Laufwerkfach innerhalb des Gehäuses ein und befestigen Sie sie mit Schrauben.

Installieren einer Festplatte

• Mit einem IDE-Anschluss am Motherboard können zwei IDE-Geräte verbunden werden. Prüfen Sieitte vor der Installation die Jumpereinstellungen (Master und Slave) an ihren IDE-Geräten.
• Wenn mehr als eine Festplatte installiert ist, rufen Sieitte das System-BIOS-Einstellungenprogramm auf und stellen die Bootreihenfolge der Festplatten ein.

Verbinden der Kabel mit den internen Anschlüssen

7-1 Verbinden Sie Kabel mit den entsprechenden Anschlüssen und Sockel am Motherboard inklusive IDE/ SATA-Anschlüssle, Front-Audio, USB, IEEE 1394 usw.
7-2 Verbinden Sie das Front Panel-Modul (es besteht je nach Gehäusedesign aus einer Strom-LED, einer Festplattenaktivitäts-LED, einem Laufsprecher, einem Reset-Schalter, einem Stromschalter usw.) am Gehäuse mit dem Front Panel-Anschluss (F PANEL) am Motherboard.

Front Panel-Anschluss

Pinbelegung A:

Pinbelegung B:

MSG: Meldung-/Betrieb-/Ruhezustand-LED

PWR: Betriebsanzeige-LED

PW: Stromschalter

SPEAK: Lautsprecher

HD: Festplattenaktivitäts-LED

RES: Reset-Schalter

Cl: Gehäuse offen-Anschluss

Hinweis: Die Pinbelegung der Frontblendenanschlüsse kann je nach Modell abweichen.itte entnehmen Sie die tatsächliche Pinbelegung der jeweiligen Motherboard-Bedienungsanleitung.

Verbinden der Peripheriegeräte

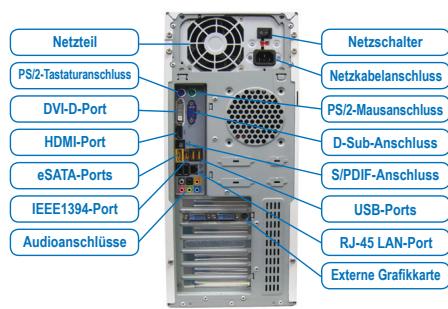

Gehäuserückwand

Nachdem die obigen Schritte ausgeführrt wurden, schreiben Sieitte die Peripheriegeräte wie z.B. Tastatur, Maus, Monitor usw. an den Computer an. Schreiben Sie abschiedend den Computer and das Stromnetz an, schalten das System ein und installmenten Sie benöigte Software.
