GA-MA785G-UD3H - Carte mère GIGABYTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère ATX
Marque	GIGABYTE
Modèle	GA-MA785G-UD3H
Socket processeur	AM3
Chipset	AMD 785G + SB710
Processeurs compatibles	AMD Phenom II / Athlon II
Type de mémoire	DDR3
Nombre de slots mémoire	4 (2 canaux)
Mémoire maximale	16 Go
Graphiques intégrés	Radeon HD 4200
Slots d'extension	1 PCIe x16, 2 PCIe x1, 3 PCI
Stockage	6 ports SATA 3 Gb/s, 1 IDE
Audio	Realtek ALC889A (HD Audio 8 canaux)
Réseau	Realtek 8111C Gigabit LAN
USB	12 ports USB 2.0 (dont 8 en façade)
Dimensions (L x l)	30.5 cm x 24.4 cm
Poids	Environ 0.7 kg
Alimentation requise	ATX 24 broches + 4 broches, 450W minimum recommandé
Entretien et nettoyage	Dépoussiérage régulier avec air comprimé, éviter les liquides
Pièces détachées et réparabilité	Manuel utilisateur téléchargeable, support technique GIGABYTE
Informations générales	Carte mère grand public pour PC de bureau, lancée en 2009

FOIRE AUX QUESTIONS - GA-MA785G-UD3H GIGABYTE

Comment installer un processeur AMD sur la GA-MA785G-UD3H ?

Levez le levier du socket à fond. Alignez le triangle doré du processeur avec le triangle sur le socket, puis insérez doucement le CPU sans forcer. Abaissez le levier et verrouillez-le.

Quelle est la mémoire RAM compatible avec cette carte mère ?

La carte mère supporte la DDR3 jusqu'à 16 Go (4 slots). Les fréquences recommandées sont 1066/1333/1600 MHz. Consultez la liste de compatibilité QVL sur le site GIGABYTE.

Comment mettre à jour le BIOS de la GA-MA785G-UD3H ?

Téléchargez la dernière version du BIOS sur le site GIGABYTE. Utilisez l'outil @BIOS sous Windows ou une clé USB bootable avec Q-Flash dans le BIOS.

La carte mère dispose-t-elle d'un affichage vidéo intégré ?

Oui, grâce au chipset AMD 785G, elle intègre un GPU Radeon HD 4200 avec sorties VGA, DVI et HDMI.

Quel est le nombre de ports SATA disponibles ?

La carte mère possède 6 ports SATA 3 Gb/s contrôlés par le southbridge SB710, ainsi qu'un port IDE.

Comment brancher le panneau avant du boîtier ?

Repérez le connecteur F_PANEL sur la carte mère. Branchez les câbles POWER SW, RESET SW, HDD LED, POWER LED selon le schéma du manuel. Les broches sont généralement organisées en deux rangées.

La carte mère supporte-t-elle le CrossFire ?

Non, la GA-MA785G-UD3H ne supporte pas le CrossFire. Elle n'a qu'un seul slot PCIe x16 fonctionnel pour une carte graphique.

Quelle alimentation est recommandée pour cette carte mère ?

Une alimentation de 450W minimum avec connecteur ATX 24 broches et un connecteur CPU 4 broches est recommandée. Pour une configuration avec carte graphique dédiée, prévoyez 500W ou plus.

Comment résoudre un problème de démarrage (pas d'affichage) ?

Vérifiez que tous les câbles sont bien branchés (alimentation CPU, carte graphique). Réinitialisez le CMOS en retirant la pile pendant 30 secondes. Testez avec un seul module de mémoire et sans périphériques inutiles.

Où télécharger le manuel d'utilisation de la GA-MA785G-UD3H ?

Le manuel est disponible sur le site officiel de GIGABYTE dans la section Support -> Carte mère -> téléchargements. Vous pouvez aussi le trouver sur notice-facile.com.

MODE D'EMPLOI GA-MA785G-UD3H GIGABYTE

• La série d'installation peut différer selon le type de boîtier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureau GIGABYTE et servent uniquement de référence.
• Consultez le guide d'utilisation inclus pour des spécifications détaillées de la carte mère.

• Avant d'installer les composants, assurez-vous que votre matériel est compatible avec les connecteurs de votre ordinateur.
• Avant d'installer les appareils, assurez-vous d'éteindre les appareils et votre ordinateur. Débranchez le cordon d'alimentation de la prise de courant pour éviter d'endommager les appareils et les composants du système.
• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

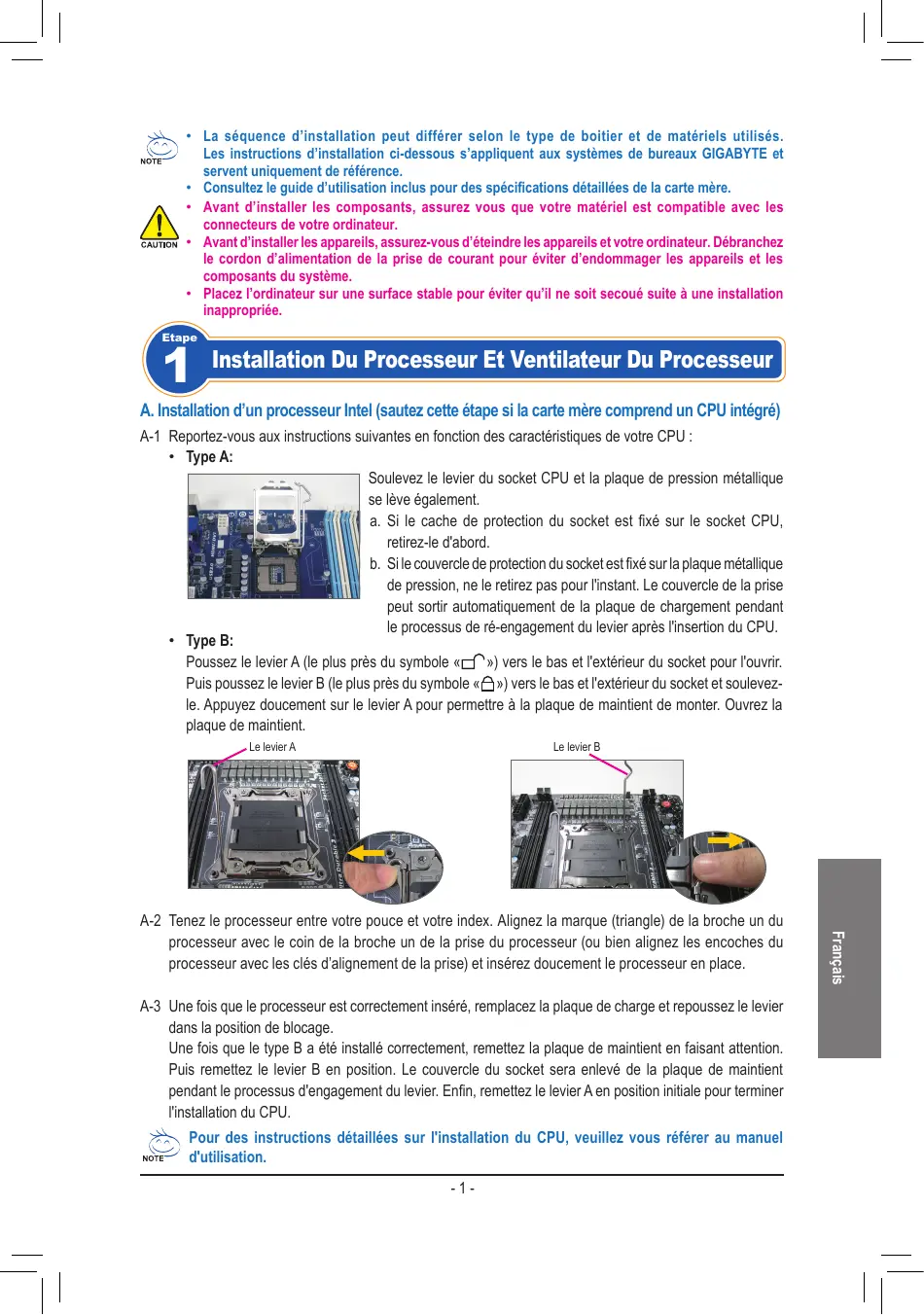

A. Installation d'un processeur Intel (sautez cette étape si la carte mère comprend un CPU intégré)

A-1. Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

• Type A:

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord. b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut se détacher automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

• Type B:

Poussez le levier A (le plus près du symbole « □ ») vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus près du symbole « □ ») vers le bas et l'extérieur du socket et soulevez-le. Appuyez doucement sur le levier A pour permettre à la plaque de maintien de monter. Ouvrez la plaque de maintien.

A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place. A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repoussez le levier dans la position de blocage.

a été installé correctement, remettez la plaque de maintien en faisant attention. Puis remettez le levier en position. Le couvercle du socket sera enlevé de la plaque de maintien pendant le processus d'engagement du levier. Enfin, remettez le levier en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuillez vous référer au manuel d'utilisation.

B. Installation d'un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

B-1 Montez à fond le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucement le processeur. Assurez-vous que les broches du processeur s'adaptent parfaitement dans leurs trous. B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en baissant le levier du support et en le verrouillant dans la position de blocage.

Broche 1 du socket CPU

• Ne faites pas entrer le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Réglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise ; pour protéger la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé.

C. Installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abord mettre une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur). C-2 Reliez le câble au connecteur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

Installation de la mémoire

Notez l'orientation du module de mémoire. Enclenchez les attaches de rétention aux deux extrémités de la prise de mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalement dans la prise de mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de mémoire est correctement inséré.

3 Préparation du boîtier et installation d'un bloc d'alimentation

En utilisant un système de bureau GIGABYTE comme dans l'exemple donné, retirez tout d'abord les deux côtés et le dessus du boîtier afin d'installer le bloc d'alimentation. Placez le bloc d'alimentation à l'endroit approprié dans le

boîtier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boîtier utilisé.

Pour être sûr qu'une puissance suffisante puisse être délivrée à votre système, l'utilisation d'une alimentation de bonne qualité est recommandée. L'utilisation d'un bloc d'alimentation ne fournissant pas la puissance requise peut entraîner une instabilité du système ou l'incapacité du système à être lancé.

Installation de la carte mère

Retirez le bouclier d'entrée/sortie original de l'arrière du boîtier et remplacez-le par le bouclier d'entrée/sortie de la carte mère. Placez la carte mère à l'intérieur du boîtier en la positionnant dans son bouclier d'entrée/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l'aide des vis.

Bouclier Entrée/Sortie (I/O)

Installation d'une carte d'extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte puis retirez le couvercle de la fente sur le panneau arrière du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrière du boîtier à l'aide d'une vis.

Avant d'acheter une carte d'extension, vérifiez sa longueur en vous assurant qu'elle est adaptée à votre boîtier. Assurez-vous que la carte d'extension est complètement enfoncée dans la fente.

Installation des appareils IDE et SATA

6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez le couvercle de la baie de lecteur 5,25 pouces qui couvre le devant du boîtier. Montez le lecteur optique dans la baie de lecteur 5,25 pouces et fixez-le à l'aide de vis.

Installation d'un lecteur optique

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boîtier et fixez-le à l'aide de vis.

Installation d'un disque dur

• Un connecteur de carte mère IDE peut connecter jusqu'à deux appareils IDE. Avant l'installation, vérifiez les réglages du cavalier (maître et esclave) de vos appareils IDE.
• Si plus d'un disque dur est installé, entrez dans les réglages BIOS du système pour configurer la séquence de démarrage du disque dur.

Connexion des câbles aux connecteurs internes

7-1 Reliez les câbles aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc. 7-2 Connectez le module du panneau avant (dont la conception varie selon le boîtier et qui regroupe généralement l'indicateur d'alimentation, l'indicateur d'activité du disque dur, le haut-parleur interne, le bouton de réinitialisation, le bouton marche/arrêt, etc.) du boîtier à l'en-tête du panneau avant (F_PANEL) de la carte mère.

En-tête du panneau avant

Emplacements de broche A :

Emplacements de broche B :

MSG : DEL Message/Marche/Veille

PWR : DEL de marche

PWR : Commande marche/arrêt

SPEAK : Haut-parleur

HD: LED d'activité du disque dur

RES : Commande de réinitialisation

Cl: En-tête d'instructions du châssis

(Remarque)

Les emplacements de broche du panneau avant peuvent être différents de ceux indiqués sur le schéma. Consultez le mode d'emploi de la carte mère pour trouver l'emplacement réel des broches.

Connexion des périphériques

Panneau arrière du boîtier

Une fois que vous avez terminé les étapes ci-dessus, reliez les appareils périphériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
