Tipo de producto	Placa base ATX
Marca	GIGABYTE
Modelo	GA-MA785G-UD3H
Socket de procesador	AM3
Chipset	AMD 785G + SB710
Procesadores compatibles	AMD Phenom II / Athlon II
Tipo de memoria	DDR3
Número de ranuras de memoria	4 (2 canales)
Memoria máxima	16 GB
Gráficos integrados	Radeon HD 4200
Ranuras de expansión	1 PCIe x16, 2 PCIe x1, 3 PCI
Almacenamiento	6 puertos SATA 3 Gb/s, 1 IDE
Audio	Realtek ALC889A (HD Audio 8 canales)
Red	Realtek 8111C Gigabit LAN
USB	12 puertos USB 2.0 (incluyendo 8 en el panel frontal)
Dimensiones (L x A)	30.5 cm x 24.4 cm
Peso	Aproximadamente 0.7 kg
Alimentación requerida	ATX 24 pines + 4 pines, 450W mínimo recomendado
Mantenimiento y limpieza	Limpieza regular con aire comprimido, evitar líquidos
Piezas de repuesto y reparabilidad	Manual de usuario descargable, soporte técnico GIGABYTE
Información general	Placa base para PC de escritorio, lanzada en 2009

Preguntas frecuentes - GA-MA785G-UD3H GIGABYTE

¿Cómo instalar un procesador AMD en la GA-MA785G-UD3H?

Levante la palanca del socket completamente. Alinee el triángulo dorado del procesador con el triángulo en el socket, luego inserte suavemente la CPU sin forzar. Baje la palanca y asegúrela.

¿Cuál es la memoria RAM compatible con esta placa base?

La placa base soporta DDR3 hasta 16 GB (4 ranuras). Las frecuencias recomendadas son 1066/1333/1600 MHz. Consulte la lista de compatibilidad QVL en el sitio web de GIGABYTE.

¿Cómo actualizar el BIOS de la GA-MA785G-UD3H?

Descargue la última versión del BIOS desde el sitio web de GIGABYTE. Utilice la herramienta @BIOS en Windows o una memoria USB de arranque con Q-Flash en el BIOS.

¿La placa base dispone de salida de video integrada?

Sí, gracias al chipset AMD 785G, integra una GPU Radeon HD 4200 con salidas VGA, DVI y HDMI.

¿Cuál es el número de puertos SATA disponibles?

La placa base tiene 6 puertos SATA 3 Gb/s controlados por el southbridge SB710, además de un puerto IDE.

¿Cómo conectar el panel frontal de la caja?

Ubique el conector F_PANEL en la placa base. Conecte los cables POWER SW, RESET SW, HDD LED, POWER LED según el diagrama del manual. Los pines generalmente están organizados en dos filas.

¿La placa base soporta CrossFire?

No, la GA-MA785G-UD3H no soporta CrossFire. Solo tiene una ranura PCIe x16 funcional para una tarjeta gráfica.

¿Qué fuente de alimentación se recomienda para esta placa base?

Se recomienda una fuente de alimentación de 450W mínimo con conector ATX de 24 pines y un conector de CPU de 4 pines. Para una configuración con tarjeta gráfica dedicada, prevea 500W o más.

¿Cómo resolver un problema de arranque (sin pantalla)?

Verifique que todos los cables estén bien conectados (alimentación de CPU, tarjeta gráfica). Restablezca el CMOS quitando la pila durante 30 segundos. Pruebe con un solo módulo de memoria y sin periféricos innecesarios.

¿Dónde descargar el manual de usuario de la GA-MA785G-UD3H?

El manual está disponible en el sitio web oficial de GIGABYTE en la sección Soporte -> Placa base -> descargas. También puede encontrarlo en notice-facile.com.

MANUAL DE USUARIO GA-MA785G-UD3H GIGABYTE

• El proceso de instalación puede variar dependiendo del tipo de CAJA y dispositivos realizados. Las instrucciones de instalación que aparecen a continuación son de aplicación paraordenadores de,) GIGABYTE ysolea modo de referencia.
• Consulte el manual de usuario incluido para Obtener asignaciones detalladas sobre la placama madre.
• Antes de instalar los dispositivos, asegúrese de que Sean compatibles con los conectores del ordinador.
• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y el ordinador. Desconecte el cable de alimentación de la toma de corriente para evitar dañar los dispositivos y los componentes del sistema.
• Coloque laordenador sobre una superficie estable para evaporar que movimientos bruscos Causeu un instalacion incorrecta.

Instalación del procesador y del ventilador del procesador

A. Instalación de un procesador Intel (omitá este paso si la placá base Tiene una CPU integradha)

A-1 Consulte las siguientes instrucciones basadas en las specifications de la CPU:

• Tipo A:

Levante completeness la palance del zocalo de la CPU y la plac metálica de energia también se levantarà.

a. Si la tapa del zócalo de protección está sujeta al zócalo de la CPU, quītela primero.
b. Si la tapa protectora del zócalo está sujeta a la placà de energia metalíca, no la quite en este momento. La tapa del zócalo puede desprenderse de la placà de energia automatistically durante el periodo de reengarce de la palanca après de insertar la CPU.

• Tipo B:

Presione la palanca A (la más cercana a lamarca "C") hacía abajo desplazándola del zócalo para liberarla. Presione la palanca B (la más cercana a lamarca "B") hacía abajo desplazándola del zócalo y levántela. Presione suavamente la palanca A para levantar la chapa metalica. Levante la chapa.

A-2 Sostenga el procesador con los dedos pulgar e indices. Alinee lamarca de la clavija 1 del procesador (triángulo) con la esquina de la clavija 1 del socket del procesador (o pueda alinear las muescas del procesador con las muescas de alineación del socket) e inserte con cuidado el procesador.
A-3 Una vez que el procesador seswanae insertado en forma correcta, vuela a instalar la cubierta de proteccion y bajo la palanca del socket del procesador y colóquela en la posicion de bloqueo.

Cuando la tipo B esté correctamente insertada, vuelva a colocar con cuidado la placá metálica. A continuación, asegure la palanca B debajo de su lengüeta de retencion. La chapa del zócalo podía desprenderse durante el proceso de sujeción de la palanca. Finalmente, asegure la palanca A debajo de su lengüeta de sujeción para completar la instalación de la CPU.

Para Obtener instrucciones detalladas sobre como instalar la CPU, consulte el manual del usuario.

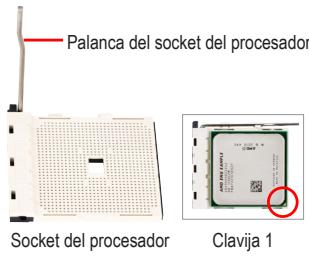

B. Instalación del procesador AMD (omita este bajo si la placá base Tiene una CPU integrada)

B-1 Levante por completeness la palianca del socket del procesador. Alinee la clavija 1 del procesador (marca con un triángulo(PCPO) con la marca con un triángulo en el socket del procesador e inserte con cuidado el procesador en el socket. Asegürese de que las clavjas del procesador encajen en forma correcta en los orificios.
B-2 Una vez que el procesador seswanae insertado bajo en el medio del socket, presione hacaa abajo con un dedo en el medio del procesador y baje la palance del socket del procesador y colóquela en la posicion de bloqueo.

• No usar la fuerza para insertar el procesador en el socket del procesador. El procesador no encajará si se encontraría orientado en forma incorrecta. S Si está效果图 el caso, reajuste la orientación del procesador.
• NO toque los contactos del zócalo. Para proteger el zócalo del procesador, vuelva a colocar ahora la cubierta protectora del zócalo cuando la instalación del procesador

C. Instalación del ventilador del procesador

C-1 Antes de instalar el ventilador del procesador, Coloque primero una capa finala de pasta disipadora de calor sobre la superficie del procesador. Luego, instale el ventilador (consulte el manual de instalacion del ventilador del procesador).
C-2 Conecte el cable del ventilador del procesador al conector "CPU_FAN" uricado en la placama madre a fin de que el ventilador pueda funcional de forma correcta y evaporar que occurra un recalentamento del procesador.

Instalación De Los Modulos De Memorias

Observe la orientación del modulo de memoria. Abra las piezas de sujeción de plástico ubicadas en ambos lados de la ranura de memoria. Coloque el modulo de memoria en la ranura. Como se indica en laImagen ubicada a la izquierda, colque los dedos sobre el borde superior de la memoria, presione hacer abajo la memoria e insertela verticalmente en la ranura de memoria. Las piezas de sujeción de plástico quedarán encajadas en su lugar y sujetando al modulo de memoria cuando este se encontrar colocado de forma correcta.

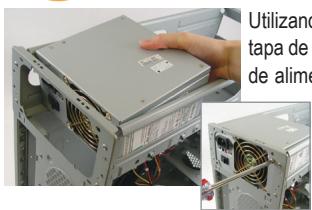

Preparación de la caja e instalación de la fuente de alimentación

Utilizando la caja GIGABYTE como ejemplo, retire los paneles laterales y la tapa de la caja con el fin de instalar la fuente de alimentacion. Coloque la fuente de alimentacion en el lugar correcto del gabinete y asegúrela con tornillos. La instalacion y colocacion de la fuente de alimentacion可以选择 variar según el tipo de caja realizada.

Para asegurar que se suministe al sistemas la calidad de energia adequada, se recomienda la utilizacion de una fuente de alimentacion de buena calidad. Si se utilize una fuente de alimentacion que no proportionscna la energia necessaria, el resultado podria ser un systema inestable o que no coulda ser iniciado.

Paso

4

Instalación De La Placa Madre

Extraiga el panel de proteccion de las I/O (entradas/salidas) original ubicada en la parte trasera de la caja y reemplacela por el panel de conexiones de la placama madre. Coloque la placama madre Dentro de la caja encajandola con el hueco descubierto I/O (de entradas y salidas). Alinee los orificios de los tornillos de soporte de la placama madre con los orificios de soporte de la caja. Sujete la placama madre en su lugar con tornillos.

Protector de E/S

Paso

5 Instalación De Una Tarjeta De Expansion

Tarieta gratica PCI Express

Busque una ranura de expansión que sea compatible con la tarjeta y retire la tapa de la ranura ubicada en el panel trasero de la caja. Luego, inserte la tarjeta de expansión en la ranura. Asegure el soporte de la tarjeta de expansión al panel trasero del de la caja utilizing un tornillo.

Antes de adquirir una tarjeta de expansión, verifique la longitud de la tarjeta para asegurarse de que pueda ser colocada en el la caja.
Asegürese de que la tarjeta de expansión quede insertada por completo en la ranura.

Paso

6

Instalación De Los Dispositivos IDE Y SATA

Instalación de una unidad optica

6-1 Instale sus unidades opticas, como unidades de DVD-ROM y CD-ROM.

Extraiga la tapa frontal para unidades de 5,25" ubicada en la parte delantera de la caja. Instale launidad optica en el espacio para unidades de 5,25" y sujétela con tornillos.

Instalacion de una unidad de disco duro

6-2 Instale sus unidades de discosuros IDE y SATA.

Instale launidad de disco duro en el空間 para unidades de disco duro ubicadas bajo el centro de la caja y asegúrela con tornillos.

• Se pueda conectar hasta dos dispositivos IDE en un conector IDE de la placma madre. Antes de realizar la instalacion, compruebe la configuracion de los jumpers (principal y secundario) de los dispositivos IDE.
• Si se instalía más de un disco duro, acceda al BIOS Setup (Configuración del BIOS) del sistemas para建立起 la secuencia de inizio de los discos duros.

Conexión De Los Cables A Los Conectores Internos

7-1 Conecte los cables en los conectores y conexiones internas de la placama madre, incluidos los conectores IDE/SATA, audio del panel frontal, USB, IEEE 1394, etc.
7-2 Conecte el modulo del panel frontal (diferente segun el diseño de la caja y compuesto por un indicator de encendido,indicador de actividad de disco duro, altavoces,interruptor de reinicio,interruptor de encendido/apagado,etc.) de la caja a la conexión (F PANEL) ubicada en la placamaudre.

Cabcera del panel frontal

Asignaciones de clavijas A:

Asignaciones de clavijas B:
MSG:LED de mensajes/encendido/suspension
PWR: LED de encendido
PW: Interruptor de encendido/apagado SPEAK: Altavoces
HD:LED deactividad de disco duro
RES: Interruptor de reinicio
CI: Header de intrusion al chasis
(Note) Las asignaciones de clávijas para el header del panel frontal peuvent ser distinctas según el modelo. Consulte el manual de usuario de la lista base para Obtener información sobre las asignaciones de clávijas actuales.

Conexión de periféricos

Panel trasero del gabinete

Una vez que se hayan completado these pasos,
conecte los dispositivos periféricos al ordinador,
dispositivos como el teclado, el ratón, el monitor, etc. Luego, conecte la alimentacion, encienda el sistemas e instale todo el software requisiteo.

Instalacao de una unidade optica

6-2 Instale as unidades de disco ríodo IDE e SATA.
Introduza a uniónde disco ríodo num dos compartmentos disponibleis e fixe-a com a ajuda de parafusos.

Instalacao de una unidade de disco rigido

Instalace Procesoru a Chladice Procesoru

integrovanym procesorem)

B-1 Zcela zvednete páčku patice procesoru. Zorientujte kolík 1 procesoru (značka malého trojúhelníku) se značkou trojúhelníku na patici procesoru a opatrné zasuţne procesoru do patice. Kolíky procesoru se musí zcela zasunout do príslušných otvoru.
B-2 Jakmile je procesor správné zorientován v patici, položte prst na střed procesoru, sklopte páčku patice a zajistěte v plné zamknuté poloze.

Patrice procesoru
Kolik 1

CAUTION

C. Instalace chladice procesoru
