GA-F2A55M-HD2 - Základní deska GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Základní deska pro stolní PC
Formát	Micro ATX
Patice procesoru	Patice FM2 (AMD)
Chipset	AMD A55
Operační paměť	2 x DDR3 DIMM, max 64 GB, podpora DDR3 1866/1600/1333/1066 MHz
Rozšiřující sloty	1 x PCI Express x16 (v3.0), 1 x PCI Express x1, 1 x PCI
Úložiště	4 x SATA 3 Gb/s (SATA2), 1 x IDE (ATA-133/100/66/33)
Zvuk	Realtek ALC887 kodek, HD Audio 7.1 kanálů
Síť	Realtek GbE LAN (10/100/1000 Mbit/s)
USB vzadu	4 x USB 2.0
USB interní	2 x USB 2.0 přes header
Zadní konektory	1x PS/2 klávesnice/myš, 1x D-Sub, 1x DVI-D, 1x HDMI, 1x RJ45, 3x audio jack (linkový vstup, linkový výstup, mikrofon)
Rozměry	24,4 cm x 20,0 cm
Hmotnost	Přibližně 600 g
Napájení	Hlavní napájecí konektor ATX 24 pin, CPU konektor 4 pin
Podporované operační systémy	Windows 7, Windows 8, Windows 10 (32/64 bit)
Hlavní funkce	Dual BIOS, podpora AMD Hybrid Graphics, správa napájení, ochrana proti přepětí
Údržba a čištění	Před čištěním odpojte zařízení; používejte suchý a jemný hadřík; vyhněte se vlhkosti a chemikáliím
Bezpečnost	Dodržujte pokyny pro uzemnění; instalujte na stabilní povrch; s komponenty zacházejte opatrně, aby nedošlo k elektrostatickému výboji
Náhradní díly a opravitelnost	K dispozici u autorizovaných prodejců; složité opravy svěřte odborníkovi; záruka může být ovlivněna

Často kladené otázky - GA-F2A55M-HD2 GIGABYTE

Jak nainstalovat procesor AMD na základní desku GA-F2A55M-HD2?

Zvedněte páčku patice až na doraz. Zarovnejte trojúhelník (pin 1) procesoru s trojúhelníkem na patici, poté jemně zasuňte CPU. Stiskněte páčku dolů pro zajištění. Nevkládejte násilím.

Jaká RAM je kompatibilní s touto základní deskou?

Deska podporuje DDR3 (non ECC) 1866/1600/1333/1066 MHz, až 64 GB celkem pomocí 2 slotů. Pro zajištění kompatibility používejte moduly od uznávaných výrobců.

Podporuje základní deska grafické karty PCI Express 3.0?

Ano, slot PCIe x16 je kompatibilní s PCI Express 3.0. Jakákoli grafická karta PCIe x16 (3.0, 2.0 nebo 1.0) bude fungovat, ale výkon bude omezen chipsetem.

Jak připojit přední panel skříně (Power, Reset, LED)?

Najděte konektor F_PANEL na základní desce. Zapojte kabely podle schématu: Power (PWR), Reset (RES), LED aktivity (HD), LED napájení (PWR_LED), reproduktor (SPEAK). Přesné zapojení najdete v manuálu.

Kde najdu podrobný návod k použití?

Kompletní manuál je k dispozici na oficiálních stránkách GIGABYTE (support.gigabyte.com) nebo prostřednictvím QR kódu v krabici. PDF návod si můžete také stáhnout z našich stránek.

Můj počítač po instalaci nenabíhá, co mám dělat?

Zkontrolujte: 1) napájení je zapojené a vypínač zapnutý, 2) procesor je správně nainstalovaný, 3) kabely předního panelu jsou správně připojeny, 4) RAM je řádně zasunuta, 5) žádný zkrat. Zkuste spustit s minimálním počtem komponent.

Mohu použít procesor Intel na této základní desce?

Ne. Základní deska má patici FM2 určenou výhradně pro procesory AMD (A4, A6, A8, A10, Athlon X4 atd.). Procesory Intel nejsou kompatibilní.

Jak aktualizovat BIOS?

Stáhněte nejnovější verzi BIOSu pro tento model z webu GIGABYTE. Použijte nástroj @BIOS v systému Windows nebo funkci Q-Flash v BIOSu. Pečlivě dodržujte pokyny.

Má základní deska port HDMI?

Ano, na zadní straně má port HDMI, dále D-Sub a DVI-D. Přes HDMI můžete připojit monitor, což je vhodné pro AMD APU s integrovanou grafikou.

Jaké LED indikátory jsou na základní desce?

Deska nemá debug LED. Na předním panelu může být jednoduchá kontrolka napájení (PWR_LED). V případě problému použijte systémový reproduktor pro chybové pípání.

NÁVOD K OBSLUZE GA-F2A55M-HD2 GIGABYTE

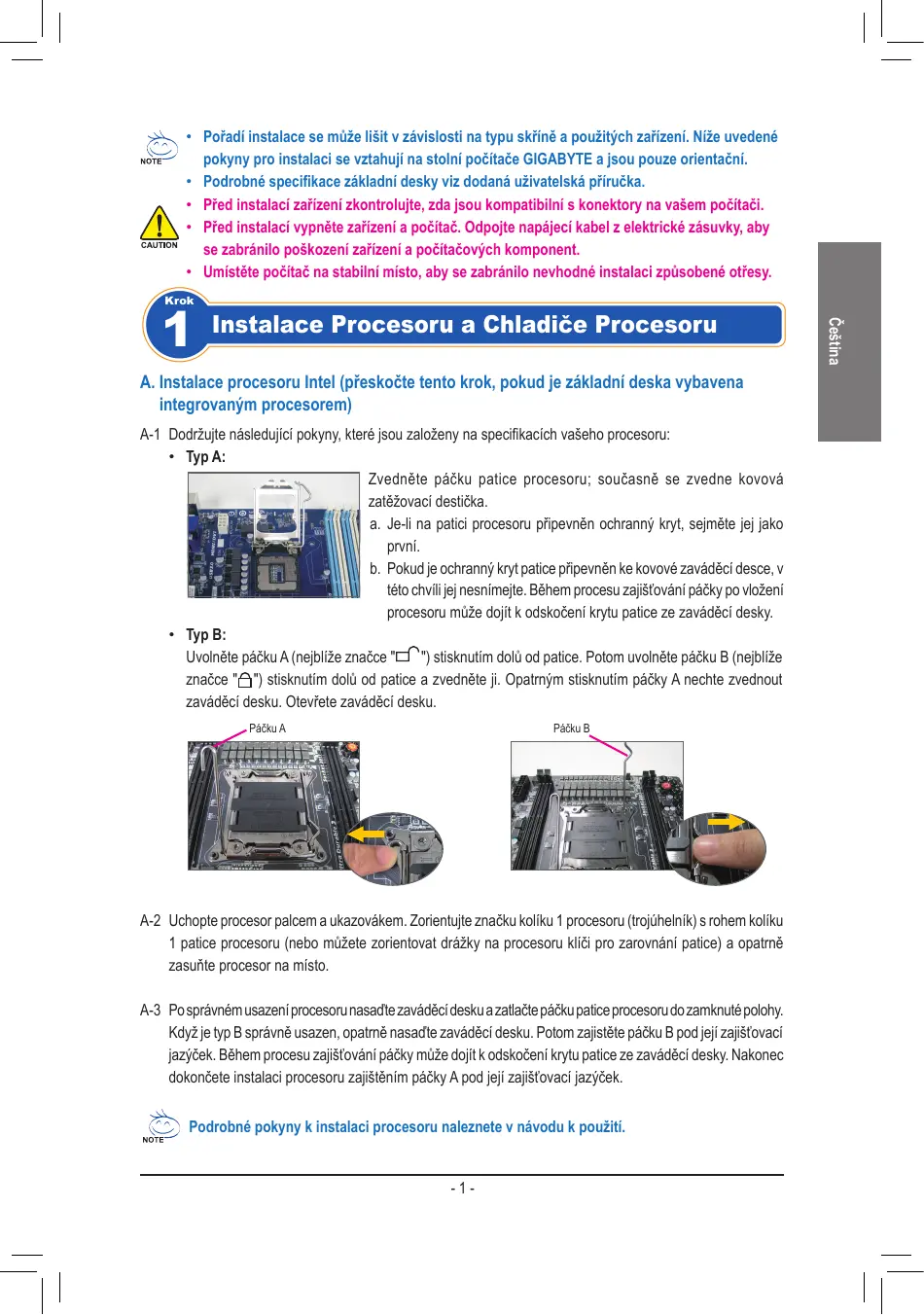

• Požadi instalace se muže lišit v závislosti na typu skříne a použitych zařizení. Niže uvedenéPokyny pro instalaci se vztahuji na stolnínů počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživotelská prírucka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibilnis konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrěsy.

A. Instalace procesoru Intel (přeskočte tento krok,Pokud je základní deska vybavena integrovaným procesorem)

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patie procesoru; současně se zvedne kovová zatežovác desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímajejte. Během procesu zajistování páčky po vložení procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

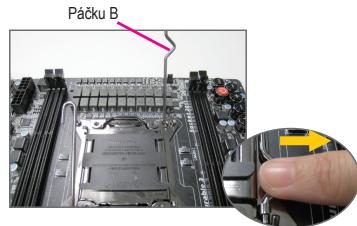

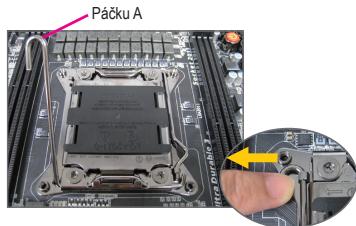

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutím dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku koliku 1 procesoru (trojúhelnik) s rohem koliku 1 patice procesoru (nebo muzete zorientovat drážky na procesoru kliči pro zarovnáni patice) a opatrězasuñte procesoru na mistró.
A-3 Po správném usazení procesoru nasadte zavádećí desku a zatlăcte páčku patice procesoru do zamknute polohy. Když je typ B správně usazen, opatrné nasadte zavádećí desku. Potom zajistěte páčku B pod jej zižistovací jazyček. Během procesu zajistování páčky mûze dojtí k odskočeni krytu patice ze zavádećí desky. Nakonec dokončete instalaci procesoru zajistěním páčky A pod jej zižistovací jazyček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladice procesoru nejdive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom naintalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připoje kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesorů před přehřátím.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăčte modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

Příprava Skřině a Installace Zdroje Napájení

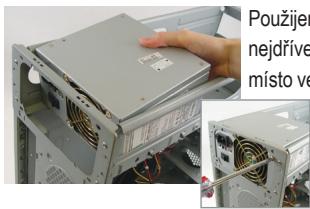

Pouzijeme-li jako priklad stolnі počitac GIGABYTE, pred instalaci zdroje napajeni nejdříve sejměte obě strany a vko skříne. Umistěte zdroj napajeni na správné mistrovo skříni a zajstěte šroubky. Instalace a umistěné zdroje napajeni se muže

lišit v závislosti na typu použíte skříne.

Pro zajišeni dostatečného napájeni počitace doporučujeme použit kvalitni zdroj napájeni. Zdroj napájení nedostatečné kapacity muze zpúsobit nestabilitu systému nebo znemožnit joyschušeni.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Před zakoupením rožířovaci karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické Jednotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z přední Časti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šrouký.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

Pripojeni Periférié

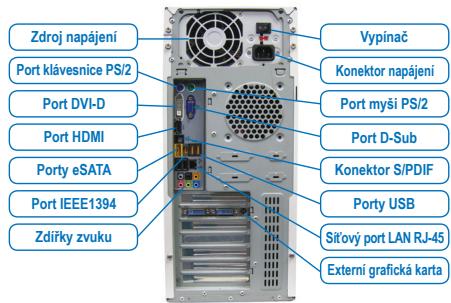

Zadni panel skrǐne

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřilkad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.

• Redosled koraka prilikom instalacione moze se razlikovati u zavisnosti od slučaja i ureža koji se koriste. Instrukcije za instalaciju koje Čete naći ispod važe za desktop sistemas kompanije GIGABYTE i služe samo kao referentni materijal.
• Pogledajte Uputstvo za korišćenje koje ste dobili za detaljne specifikacja vezane za matićnu ploču.

• Pre instaliranja uredaja, proverite da su vaši uredaji kompatibilni sa konektorima na vašem kompjuteru.
• Pre instaliranja uredaja obvezno isklučite svoje uredaje i svoj kompjuter. Izvucite kabl za struju iz štekera da bi sprečili oštećenje uredaja i komponentiSYSTEMA.
• Postavite kompjuterski systemd na stabilnu povrsinu da bi sprečili nepravlnu instalaciju usled klimanja.
