GA-F2A55M-HD2 - Placa-mãe GIGABYTE - Manual de utilização gratuito

Tipo de produto	Placa-mãe para PC de mesa
Formato	Micro ATX
Soquete do processador	Soquete FM2 (AMD)
Chipset	AMD A55
Memória RAM	2 x DDR3 DIMM, max 64 GB, suporte DDR3 1866/1600/1333/1066 MHz
Slots de expansão	1 x PCI Express x16 (v3.0), 1 x PCI Express x1, 1 x PCI
Armazenamento	4 x SATA 3 Gb/s (SATA2), 1 x IDE (ATA-133/100/66/33)
Áudio	Codec Realtek ALC887, HD Audio 7.1 canais
Rede	Realtek GbE LAN (10/100/1000 Mbit/s)
USB traseiro	4 x USB 2.0
USB internos	2 x USB 2.0 via headers
Conectores traseiros	1x PS/2 teclado/mouse, 1x D-Sub, 1x DVI-D, 1x HDMI, 1x RJ45, 3x jack de áudio (entrada de linha, saída de linha, microfone)
Dimensões	24,4 cm x 20,0 cm
Peso	Aproximadamente 600 g
Alimentação	Conector principal ATX 24 pinos, conector CPU 4 pinos
Sistemas operacionais suportados	Windows 7, Windows 8, Windows 10 (32/64 bits)
Funções principais	Dual BIOS, suporte AMD Hybrid Graphics, gerenciamento de energia, proteção contra sobretensões
Manutenção e limpeza	Desconecte o aparelho antes de qualquer limpeza; use um pano seco e macio; evite umidade e produtos químicos
Segurança	Respeite as instruções de aterramento; instale em uma superfície estável; manuseie os componentes com cuidado para evitar descargas eletrostáticas
Peças de reposição e reparabilidade	Disponíveis em revendedores autorizados; reparos complexos devem ser feitos por um profissional; a garantia pode ser afetada

Perguntas frequentes - GA-F2A55M-HD2 GIGABYTE

Como instalar um processador AMD na placa-mãe GA-F2A55M-HD2?

Levante totalmente a alavanca do soquete. Alinhe o triângulo (pino 1) do processador com o triângulo do soquete e insira suavemente a CPU. Abaixe a alavanca para travar. Não force a inserção.

Qual memória RAM é compatível com esta placa-mãe?

A placa aceita DDR3 (não ECC) em 1866/1600/1333/1066 MHz, até 64 GB no total via 2 slots. Use módulos de marcas reconhecidas para compatibilidade.

A placa-mãe suporta placas de vídeo PCI Express 3.0?

Sim, o slot PCIe x16 é compatível com PCI Express 3.0. Qualquer placa de vídeo PCIe x16 (3.0, 2.0 ou 1.0) funcionará, mas o desempenho será limitado pelo chipset.

Como conectar o painel frontal do gabinete (Power, Reset, LED)?

Localize o conector F_PANEL na placa-mãe. Conecte os cabos conforme o esquema: Power (PWR), Reset (RES), LED de atividade (HD), LED de alimentação (PWR_LED), alto-falante (SPEAK). Consulte o manual para a pinagem exata.

Onde encontrar o manual de instruções detalhado?

O manual completo está disponível no site oficial da GIGABYTE (support.gigabyte.com) ou através do QR code na caixa. Você também pode baixar o manual em PDF em nosso site.

Meu computador não liga após a instalação, o que fazer?

Verifique: 1) a alimentação conectada e a chave ligada, 2) o processador bem instalado, 3) os cabos do painel frontal corretamente conectados, 4) a RAM bem encaixada, 5) nenhum curto-circuito. Tente iniciar com o mínimo de componentes.

Posso usar um processador Intel nesta placa-mãe?

Não. A placa-mãe possui um soquete FM2 projetado exclusivamente para processadores AMD (A4, A6, A8, A10, Athlon X4, etc.). Processadores Intel não são compatíveis.

Como atualizar a BIOS?

Baixe a versão mais recente da BIOS no site da GIGABYTE para este modelo. Use a ferramenta @BIOS no Windows ou a função Q-Flash da BIOS. Siga rigorosamente as instruções.

A placa-mãe possui uma porta HDMI?

Sim, ela possui uma porta HDMI na parte traseira, além de D-Sub e DVI-D. Você pode conectar um monitor via HDMI, adequado para APUs AMD com gráficos integrados.

Quais são os LEDs indicadores na placa-mãe?

A placa não possui LED de depuração. Um simples LED de alimentação (PWR_LED) pode estar presente no painel frontal. Em caso de problema, use um alto-falante do sistema para os bipes de erro.

MANUAL DE UTILIZADOR GA-F2A55M-HD2 GIGABYTE

• A sequência pela qual a instalação é feita pode variar conforme o tipo de caixa e os dispositivos usados. As instruções de instalação embaixo aplicam-se aos sistemas desktop da GIGABYTE e servem apenas como referencia.
• Consulte o manual do'utilizar incluindo jintamente com a plac principal para obter as espécificaçõesYSTA.
• Antes de instalar os dispositivos, certifique-se de que these são compatíveis com os conectores existentes no seucomputador.
• Antes de instalar os dispositivos, certifique-se de que os dispositivos estao desligados no seu computador. Retire o cabo de alimentacao da tomada eletrica para evaporar danos ao dispositos e os componentes do systema.
• Coloque o computador sobre uma superficie estável para fazer uma instalação Incorrecta devo a instaluldade do mesmo.

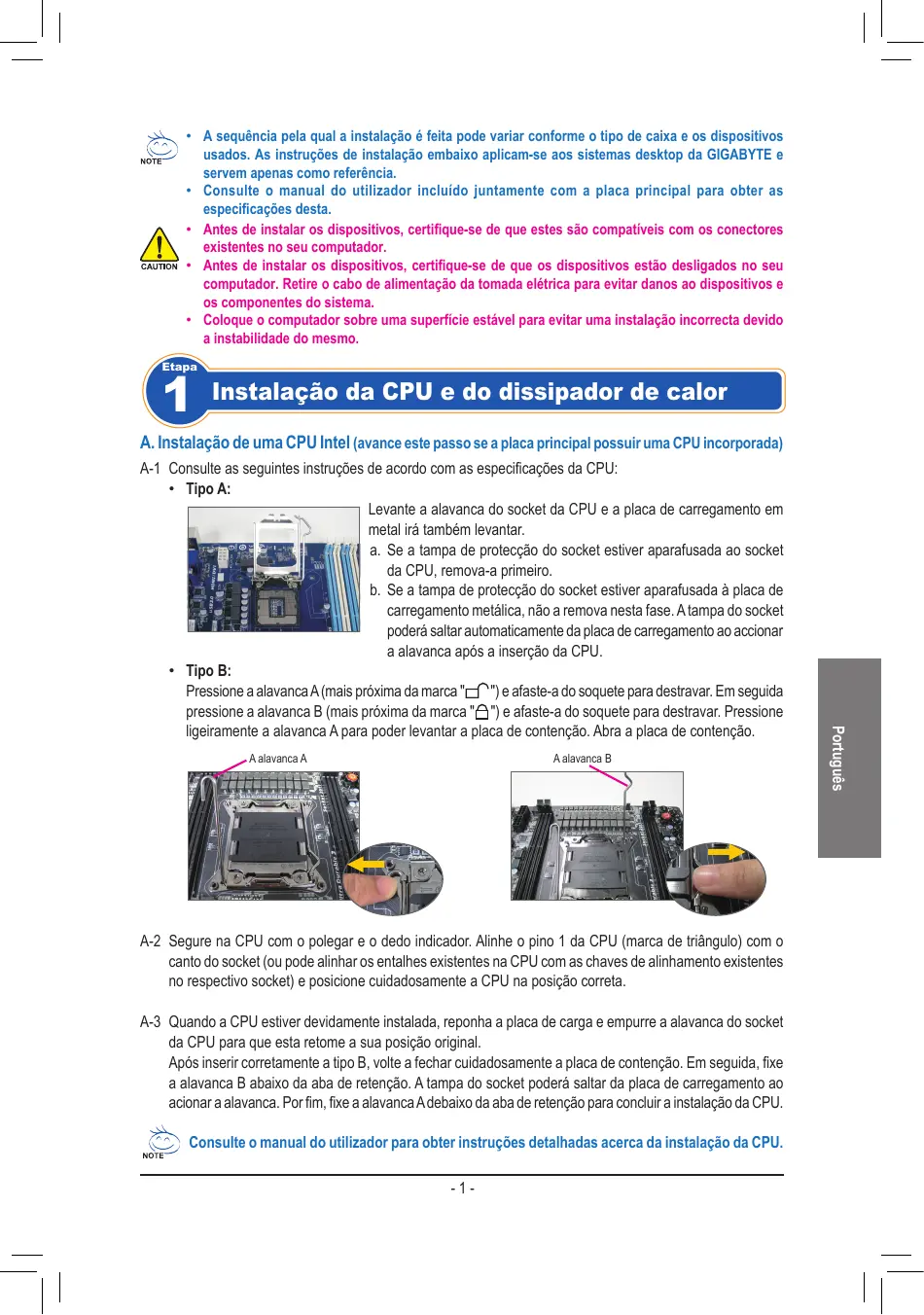

Instalação da CPU e do dissipador de calor

A. Instalação de uma CPU Intel (avance este passo se aplaça principal possuar uma CPU incorpORA)

A-1 Consulte as segunte instruções de acordo com as espécicações da CPU:

• Tipo A:

Levante a alavanca do socket da CPU e a placu de correamento em metal irá tambem levantar.

a. Se a tampa de proteção do socket estiver aparafusada ao socket da CPU, remove-a primo.
b. Se a tampa de proteção do socket estiver aparafusada à placá de correamento metalíca, não a remove esta fase. A tampa do socket poderá saltar automaticamente da placá de correamento ao acontecer a alavança às inscrãçao da CPU.

• Tipo B:

Pressione a alavanca A (mais proxima da marca "□") e afaste-a do soque para depravar. Em seguida pressione a alavanca B (mais proxima da marca "△") e afaste-a do soque para depravar. Pressione ligeiramente a alavanca A para poder levantar a placu de contentão. Abra a placu de contentão.

A-2 Secure na CPU com o polegar e o dedo indicator. Alinhe o pino 1 da CPU (marca de triangulo) com o canto do socket (ou pode alinhar os entalhes existentes na CPU com as chaves de alinhamento existentes no respectivo socket) e posicao preocupadoamente a CPU na posicao correta.
A-3 quando a CPU estiver devidamente instalada, reponha a placacde energia e empurre a alavanca do socket da CPU para que esta retome a sua posicao original.

Apos,inserir corretamente atipo B,volte a fechar cuidadosamente a placac de contentao.Em seguida,fixe a alavanca B abaixo da aba de retencao.A tampa do socket poder salear da placac de carregamento ao acionar a alavanca.Por fim,fixe a alavanca Adebaixo da aba de retencao para conclusir a instalacao da CPU.

Consulte o manual do'utilizar para obter instruções detallhadas acerca da instalacao da CPU.

B. Instalação de uma CPU AMD (avance este passo se aplaça principal possuar uma CPU incorpORA)

B-1 Levante Completely a alavanca do socket da CPU. Alinhe o pino 1 da CPU (marca de triangulo) com a marca de triangulo existente no socket da CPU e posicao cuidadosamente a CPU no socket. Certifique-se de que os pinos da CPU ficam bem encaixados nos respectivos orificios.
B-2 Quando a CPU estiver colocada no respectivo socket, coloque um dedo sobre a parte central da CPU ao mesmo tempo que baixa a alavanca do socket e a fixa de forma a esta ficar presa.

• Não force a entrada da CPU no respectivo socket. Se a CPU não estiver positioningada na direção certa não está possivel instalá-la. Ajuste a posicao da CPU se tal acontecer.
• NÃO TOQUE nos contados do socket. Para proteger o socket da CPU, reponha sempre a capa protetora quando a CPU não estiver instalada.

C. Instalação do dissipador de calor da CPU

C-1 Antes de instalar o dissipador de calor da CPU, adicone uma boa camada de massa tírmica sobre a superficie da CPU. Instale(before o dissipador de calor (consulte o manual de instalacao do dissipador de calor da sua CPU).
C-2 Ligue o cabo do dissipador de calor da CPU ao conector CPU_FAN existente na placar principal de forma a que este possa funciona corretemente para evitar o sobreaquecimiento da CPU.

Instalacao Da Memória

Tenha em atençao a orientacao do modulo de memoria. Abra as patilhas existentes em ambas as extremidades do socket do modulo de memoria. Coloque o modulo de memoria no socket. Tal como戟ado na imagem à esquerda, Coloque os dedos sobre a extremidade superior do modulo de memoria e exerça pressao para baixo para introduzir o modulo no socket na vertical. As patilhas existentes em ambas as extremidades do socket retomam a sua posicao original emitindo um estalido quando o modulo de memoria estiver devidamente encaixado.

Preparação da caixa e instalação da fonte de alimentação

Tendo como referencia oSYSTEMA desktop da GIGABYTE, Comece por remover ambos os paineis laterais e a parte superior da caixa para poder instalar a fonte de alimentacao. Introduza a fonte de alimentacao no local correto no chassis e

fixe-a com a ajuda de parafusos. A instalacao e a posicao da fonte de alimentacao pode variar conforme o tipo de caixautilizada.

Para assegurar a alimentação doSYSTEMA, recomendamos-lhe que useuma fonte de alimentação de boa qualida. Seutilizar umafonte de alimentação que não tenha capacidade para fornecer a alimentação suficiente, oSYSTEMA pode ficar instavel ou nãoconseguir iniciar-lo

Instalacao Da Placa Principal

Remova o espelho I/O original a partir da parte detrás da caixa e substitua-oelo espelho I/O da placā principal. Instale a placā principal no interior dacaixa posicionando-a no respectivo espelho I/O. Alinke os orificios paraparafusos existentes na placā principal com os orificios correspondentesexistentes na caixa. Fixe a placā principal no devido lugar com parafusos.

Espelho I/O

Instalacao Da Placa De Expansao

Procure uma ranhura de expansão que suporte a placá e remove a cobertura da ranhura a partir do pailne traseiro da caixa. Depois, introduza a placá de expansão na ranhura. Utilize um parafuso para fixar devidamente o suporte da placá de expansão ao pailne traseiro da caixa.

Placa gratica PCI Express

Antes de comprar uma placá de expansão, verifique o comprimento da placá para ter a certeza de que esta cabe na caixa.
Certifique-se de que a placá de expansão está totalmente introduzida na ranhura.

Instalacao De Dispositivos IDE E SATA

6-1 Instale as sus unidades ópticas como, por exemple, unidade de DVD-ROM e CD-ROM. Remova a tampa do compartmento da unidade de 5,25" a partir da parte da fronte da caixa. Instale a unidade óptica no compartmento de 5,25" e fixe-a com parafusos.

• Um conector IDE da plac a principal permite a ligation de um maior do dis positivos IDE. Antes da instalacao, verifique as definições dos jumpers (principal e secundário) do seu dispositos IDE.
• Se tiver mais do que uma unidade de disco rígido instalada, entre na网页 de configuração do BIOS para definir a sequência de arranque das unidades de disco rígido.

Ligação Dos Cabos Aos Conectores Internos

7-1 Ligue os cabos aos conectores internos e acos conectores existentes na placar principal incluindo os conectores IDE/SATA, o conector do audio do painei frontal, o conector USB, os conectores IEEE 1394, etc.
7-2 Ligue o modulo do paine frontal (varia conforme o design da caixa e pode incluar um LED indicator de alimentacao, de atividade da unidade de disco rigo, altovalantes, botao de reposicao do systema, comutador de alimentacao, etc.) da caixa ao conector respectivo (F PANEL) existente na placar principal.

(Note) A distribuição dos pinos do conector do panel frontal pode variar conforme o Modelo. Consulte o manual de uso inclujo jintamente com a placar principal para mais informacoes sobre a distribuição dos pinos.

Ligação Dos Periféricos

Painel traseiro da caixa

Quando tiver conclusão as etapas acima, ligue os periféricos ao computador como, por exemplo, o teclado, o mouse, o monitor, etc. Depois, ligue a alimentação, proceda ao arranque doSYSTEME instale todo o software necessário.
