GA-F2A55M-HD2 - Placă de bază GIGABYTE - Manual de utilizare gratuit

Tip produs	Placă de bază pentru PC desktop
Format	Micro ATX
Soclu procesor	Soclu FM2 (AMD)
Chipset	AMD A55
Memorie RAM	2 x DDR3 DIMM, max 64 GB, suportă DDR3 1866/1600/1333/1066 MHz
Sloturi de extensie	1 x PCI Express x16 (v3.0), 1 x PCI Express x1, 1 x PCI
Stocare	4 x SATA 3 Gb/s (SATA2), 1 x IDE (ATA-133/100/66/33)
Audio	Codec Realtek ALC887, HD Audio 7.1 canale
Rețea	Realtek GbE LAN (10/100/1000 Mbit/s)
USB spate	4 x USB 2.0
USB interne	2 x USB 2.0 prin conectori
Conectori spate	1x PS/2 tastatură/mouse, 1x D-Sub, 1x DVI-D, 1x HDMI, 1x RJ45, 3x jack audio (intrare linie, ieșire linie, microfon)
Dimensiuni	24,4 cm x 20,0 cm
Greutate	Aproximativ 600 g
Alimentare	Conector principal ATX 24 pini, conector CPU 4 pini
Sisteme de operare suportate	Windows 7, Windows 8, Windows 10 (32/64 de biți)
Funcții principale	Dual BIOS, suport AMD Hybrid Graphics, gestionare energie, protecție împotriva supratensiunilor
Întreținere și curățare	Deconectați dispozitivul înainte de curățare; utilizați o cârpă uscată și moale; evitați umezeala și produsele chimice
Siguranță	Respectați instrucțiunile de împământare; instalați pe o suprafață stabilă; manipulați componentele cu atenție pentru a evita descărcările electrostatice
Piese de schimb și reparabilitate	Disponibile la distribuitorii autorizați; reparațiile complexe trebuie încredințate unui profesionist; garanția poate fi afectată

Întrebări frecvente - GA-F2A55M-HD2 GIGABYTE

Cum instalez un procesor AMD pe placa de bază GA-F2A55M-HD2?

Ridicați complet pârghia soclului. Aliniați triunghiul (pinul 1) al procesorului cu triunghiul soclului, apoi introduceți ușor CPU-ul. Coborâți pârghia pentru a bloca. Nu forțați inserția.

Ce memorie RAM este compatibilă cu această placă de bază?

Placa acceptă memorie DDR3 (non-ECC) la 1866/1600/1333/1066 MHz, până la 64 GB în total prin 2 sloturi. Utilizați module de marcă recunoscută pentru compatibilitate.

Placa de bază suportă plăcile grafice PCI Express 3.0?

Da, slotul PCIe x16 este compatibil PCI Express 3.0. Orice placă grafică PCIe x16 (3.0, 2.0 sau 1.0) va funcționa, dar performanța va fi limitată de chipset.

Cum conectez panoul frontal al carcasei (Power, Reset, LED-uri)?

Localizați conectorul F_PANEL pe placa de bază. Conectați cablurile conform schemei: Power (PWR), Reset (RES), LED activitate (HD), LED alimentare (PWR_LED), difuzor (SPEAK). Consultați manualul pentru configurația exactă a pinilor.

Unde găsesc manualul de utilizare detaliat?

Manualul complet este disponibil pe site-ul oficial GIGABYTE (support.gigabyte.com) sau prin codul QR din cutie. Puteți descărca și fișierul PDF al manualului de pe site-ul nostru.

Calculatorul meu nu pornește după instalare, ce să fac?

Verificați: 1) alimentarea este conectată și întrerupătorul este pornit, 2) procesorul este bine instalat, 3) cablurile panoului frontal sunt conectate corect, 4) RAM-ul este bine fixat, 5) nu există scurtcircuite. Încercați să porniți cu un minim de componente.

Pot folosi un procesor Intel pe această placă de bază?

Nu. Placa de bază are un soclu FM2 proiectat exclusiv pentru procesoare AMD (A4, A6, A8, A10, Athlon X4 etc.). Procesoarele Intel nu sunt compatibile.

Cum actualizez BIOS-ul?

Descărcați cea mai recentă versiune a BIOS-ului de pe site-ul GIGABYTE pentru acest model. Utilizați instrumentul @BIOS în Windows sau funcția Q-Flash din BIOS. Urmați cu atenție instrucțiunile.

Placa de bază are un port HDMI?

Da, dispune de un port HDMI pe spate, precum și de D-Sub și DVI-D. Puteți conecta un monitor prin HDMI, potrivit pentru APU-urile AMD cu grafică integrată.

Care sunt LED-urile indicatoare de pe placa de bază?

Placa nu are LED-uri de depanare. Un simplu LED de alimentare (PWR_LED) poate fi prezent pe panoul frontal. În caz de probleme, utilizați un difuzor de sistem pentru semnale sonore de eroare.

MANUAL DE UTILIZARE GA-F2A55M-HD2 GIGABYTE

• Secventa de instalare poate diferi in functie de tipul de carcasăși de dispositivele utilizezate. Instructiunile de instalare de mai jos se aplică pentru sistemele desktop GIGABYTEși sunt numai pentru referinta.
• Consultatu manualul de'utilizare inclus pentru specificatiile detaliate ale placi de bazza.
• Inainte de instalarea dispositivelor, asigurați-vă că dispositivele sunt conforme cu conectorii de pe computer.
• Inainte de instalarea dispositivelor, asigurați va că dispositivile și computerul sunt oprit. Deconnectati cordonul de alimentare de la borna de alimentare pentru prevenirea deteriorarii dispositivelor și a componentelor sistemului.
• Asezaţi computerul pe o suprață stabilă pentru a preveni instalare inadecvataca cazată de oscilati.

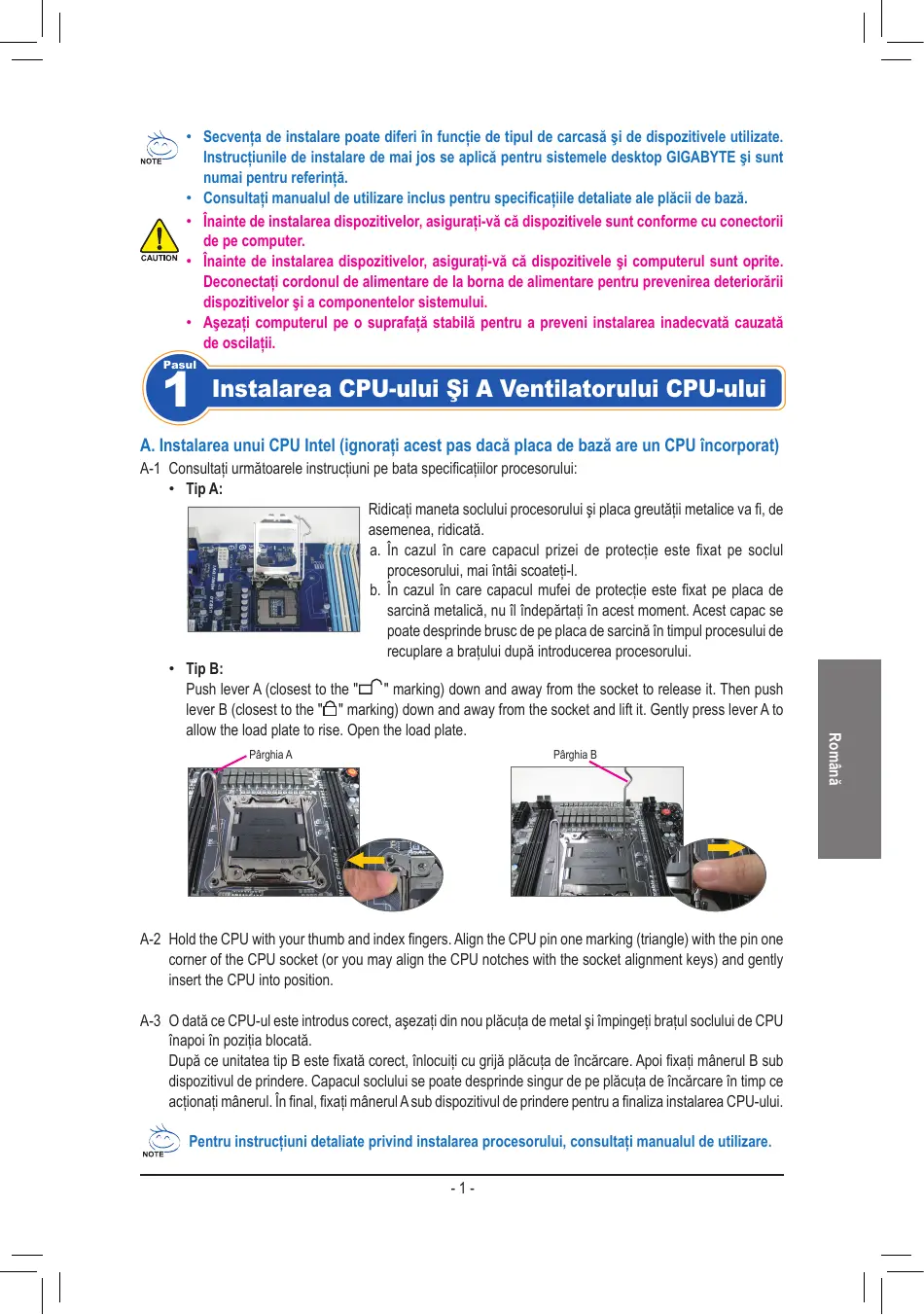

Instalarea CPU-ului Şi A Ventilatorului CPU-ului

A. Instalarea unui CPU Intel (ignorati acest pas dacà placà de bazá are un CPU incorporat)

A-1 Consultatu urmatoarele instructjuni pe bata specifica'ilor procesorului:

Tip A:

Ridicati maneta sociului procesorului si plac greutatai metalice va fi, de asemenea, ridicata.

a. In cazul in care capacul prizei de protecţie este fixat pe socul procesorului, mai intăi scoatei-l.
b. In cazul in care capacul mufei de protectie este fixat pe placu de sarcinà metalica, nu il indepãratai in acest moment. Acest capacit se poate desprinde brusc de pe placu de sarcinà in timpul procesului de recuplare a bratului dupa introducerea procesuluiui.

Tip B:

După ce unitatea tip B este fixata corect, inlocuițu cu grijă plăcuța de inçarcare. Apoi fixati帽子erul B sub dispositivul de prindere. Capacul soclului se poate desprinde singur de pe plăcuța de inçarcare in timpe ce actionati帽子erul. In final, fixati帽子erul A sub dispositivul de prindere pentru a finaliza instalarea CPU-ului.

Pentru instruichiuri detaliate privind instalarea procesorului, consultati manualul deutilizare.

B. Instalarea unui CPU AMD (ignorati acest pas dacà placà de bază are un CPU incorporat)

B-1 Ridicati complet bratul soclului de CPU. Aliniati pinul unu al CPU-ului (marcajul de triunghi mic) cu marcajul de triunghi de pe soclul de CPU si introduciu uor CPU-ul in soclu. Asiguratii-va cai pini i CPU-ului se potrivesc perfect in orificii.
B-2 O data ce CPU-ul este positionat in soclu, azezati un deget in mischieful CPU-ului, coborand bratul soclului si fixandiul-i in posizita blocata complet.

• Nu forța CPU-ul in socul de CPU. CPU-ul nu potriveste dacă este orientat incorrect. Reglați orientarea CPU-ului dacă se intâmplă incest lucru.
• NU atingeti contactele sociului. Pourtra proteja sociul procesorului, inlocui carcasa de protectie numai atunci cando procesorul nu este instalat.

C. Instalarea ventilatorului CPU-ului

C-1 Inainte de instalarea ventilatorului CPU-ului, adaugata iintai un strat subtire de pasta pentru radiator pe suprafata CPU-ului. Apoi instalati ventilatorul (consulta manualul de instalare pentru ventilatorul CPU-ului).
C-2 Conectaçti cablul ventilatorului CPU-ului la conectorul CPU_FAN (VENTILATOR_CPU) localizat pe plac de bază, astfel incât ventilatorul să poata Functiona adevcat pentru prevenirea supraíncălzirii CPU-ului.

Pasul

2 Instalarea Memoriei

Observazioni orientarea modulului de memorie. Desfacchi di amele de fixare la ambele capete ale socului de memorie. Asezeati modulus de memorie pe soclu. Dupa cum estic indicat in imaginea din stangia, asezeati degetele pe marginea superioar a memoriei, impingeti in jos memoria si introduceti-o vertical in socul de memorie. Clamele de la ambele capete ale socului cupleazà in positie cand modulus del memorie este introdus fix.

Pasul

3 Pregătirea Carcasei Şi Instalarea Sursei De Alimentare

Utilizand系統 desktop GIGABYTE ca in exemplul demonstrativ, indepãrtati
intai ambele pãrìs capacul carcasei pentru instalarea sursei de alimentare.
Puneti sursa de alimentare la locul saùn carcasă si fixati-o cu suruburi.

Instalarea Şi amplasarea sursei de alimentare pot diferi in functie de tipul de carcasă/utilizat.

Pentru a va asigura cà sistemas dvs. primeșe o cantitate suficientă de energia electrică, va recomandamă săutilizățo sută de alimentare de calitate. Dacă este utilizata o sută de alimentare care nu furnizeazeă energia necessară, rezultatul poate duce la un system instabil Sau neincârcabile.

Instalarea Placii De Baza

Indepartaţi plăcuţa I/O originală de pe partea din spate a carcaseiși inlocuţi-o cu plăcuţa I/O a plăcii de bază. Aşezaţi placă de bază în carcasă, poziţIonand-o în plăcuţa I/O. Aliniţi orificiile Šuruburilor de montare de pe placă de bază cu orificiile de montare corespunzătoare de pe carcasă. Fixaţi placă de bază în poziţie cu Šuruburi.

Ecran I/O

Instalarea Unui Card De Extensie

Localizati un slot de extensie care suporta cardul si indepartatu capacul slotului de pe panoul din spate al carcasei. Apoi introduci cardul de extensie in slot. Fixati suportul cardului de expansiune pe panoul din spate al carcasei cu un surub.

Placă grafică PCI Express

Inainte de a achizitiona un card de expansione, verificati lungimea cardului pentru a va asigura se potriveste cu carcasa.
Asigurat-vă de asezarea completă a cardului de extensie în slot.

Instalarea Dispositivelor IDE Şi SATA

6-1 Instalați unitățile optice, precum unitățile DVD-ROM și CD-ROM. Indepartați capacul bay-ului pentru unitate de 5,25" de pe parte din fata a carcasei. Montați unitatea optică în bay-ul pentru unitate de 5,25"și fixati-o cușuruburi.

Instalarea unei unitati optice

6-2 Instalati hard disk-urile IDE 山 SATA. Instalati hard disk-ul intr-un bay pentru unitate din carcasa si fixa-i cu suruburi.

Instalarea unui hard disk

• Un conector IDE de pe placá de bază poate conecta până la două dispositive IDE. Inainte de instalare, verificazioni settarile elementelor de legătura (unitate master și slave) de pe dispositivele IDE.
• Daca este instalat mai mult de un hard disk, intrați in configurarea BIOS aSYSTEMULI pentru setarea secventei de incârcare a hard disk-urilor.

Conectarea Cablurilor La Conectorii Interni

7-1 Conectaţi cablurile la conectoriiși distribuiitori interni de pe placă de bază, inclusiv conectorii IDE/SATA, audio de pe panoul frontal, USB, distribuiitori IEEE 1394 etc.
7-2 Atasati modulat panoulii frontal (difera in functie de designur carcasei, cuprinzand indicatorul de alimentare, indicatorul de activitate a hard disk-ului, difuzoarele, intrerupatorul de reinitializare, intrerupatorul de alimentare etc.) de pe carcasa pe distributorul panoulii frontal (F PANEL) (PANOU_F) de pe placu de bază.

Distribuitorul panouli frontal

Seminificatia pinului A:

Seminificatia pinului B:

MSG: Message (Mesaj)/Power

(Pornire)/Sleep (Hibermare)

Cl: Comutator pentru mecanismul de detectare a intruzionilor

(Notea) Semnificata pinilor de pe comutatorul din partea frontala poate s fié diferità in functie de model. Consultatj manualul de utilizezare al plici de bazà pentru semnificatia corectă a pinilor.

Conectarea Perifericelor

Partea din spate a carcasei

Dupä ce paşii de mai sus au fost completenessi, conectati dispositivile periferice la computer, precum tastatura, mouse-ul, monitorul etc. Apoi conectati alimentarea, porniti sistemul.si instalati software-ul besoin.
