Tipo de producto	Placa base para PC de escritorio
Formato	Micro ATX
Zócalo del procesador	Zócalo FM2 (AMD)
Chipset	AMD A55
Memoria RAM	2 x DDR3 DIMM, máx. 64 GB, soporte DDR3 1866/1600/1333/1066 MHz
Ranuras de expansión	1 x PCI Express x16 (v3.0), 1 x PCI Express x1, 1 x PCI
Almacenamiento	4 x SATA 3 Gb/s (SATA2), 1 x IDE (ATA-133/100/66/33)
Audio	Códec Realtek ALC887, HD Audio 7.1 canales
Red	Realtek GbE LAN (10/100/1000 Mbit/s)
USB trasero	4 x USB 2.0
USB internos	2 x USB 2.0 mediante cabeceras
Conectores traseros	1x PS/2 teclado/ratón, 1x D-Sub, 1x DVI-D, 1x HDMI, 1x RJ45, 3x conector de audio (entrada de línea, salida de línea, micrófono)
Dimensiones	24,4 cm x 20,0 cm
Peso	Aproximadamente 600 g
Alimentación	Conector principal ATX de 24 pines, conector CPU de 4 pines
Sistemas operativos compatibles	Windows 7, Windows 8, Windows 10 (32/64 bits)
Funciones principales	BIOS dual, soporte gráficos híbridos AMD, gestión de energía, protección contra sobretensiones
Mantenimiento y limpieza	Desconecte el dispositivo antes de limpiarlo; use un paño seco y suave; evite la humedad y los productos químicos
Seguridad	Siga las instrucciones de conexión a tierra; instale sobre una superficie estable; manipule los componentes con cuidado para evitar descargas electrostáticas
Piezas de repuesto y reparabilidad	Disponibles en distribuidores autorizados; las reparaciones complejas deben ser realizadas por un profesional; la garantía puede verse afectada

Preguntas frecuentes - GA-F2A55M-HD2 GIGABYTE

¿Cómo instalar un procesador AMD en la placa base GA-F2A55M-HD2?

Levante la palanca del zócalo completamente. Alinee el triángulo (patilla 1) del procesador con el triángulo del zócalo, luego inserte suavemente la CPU. Baje la palanca para bloquear. No fuerce la inserción.

¿Qué memoria RAM es compatible con esta placa base?

La placa acepta DDR3 (no ECC) en 1866/1600/1333/1066 MHz, hasta 64 GB en total a través de 2 ranuras. Use módulos de marcas reconocidas para la compatibilidad.

¿La placa base admite tarjetas gráficas PCI Express 3.0?

Sí, la ranura PCIe x16 es compatible con PCI Express 3.0. Cualquier tarjeta gráfica PCIe x16 (3.0, 2.0 o 1.0) funcionará, pero el rendimiento estará limitado por el chipset.

¿Cómo conectar el panel frontal de la caja (Power, Reset, LED)?

Localice el conector F_PANEL en la placa base. Conecte los cables según el diagrama: Power (PWR), Reset (RES), LED de actividad (HD), LED de alimentación (PWR_LED), altavoz (SPEAK). Consulte el manual para la asignación exacta de pines.

¿Dónde encontrar el manual de usuario detallado?

El manual completo está disponible en el sitio oficial de GIGABYTE (support.gigabyte.com) o mediante el código QR en la caja. También puede descargar el manual en PDF desde nuestro sitio.

Mi computadora no arranca después de la instalación, ¿qué hago?

Verifique: 1) la alimentación conectada y el interruptor encendido, 2) el procesador bien instalado, 3) los cables del panel frontal correctamente conectados, 4) la RAM bien insertada, 5) ningún cortocircuito. Intente arrancar con un mínimo de componentes.

¿Puedo usar un procesador Intel en esta placa base?

No. La placa base tiene un zócalo FM2 diseñado exclusivamente para procesadores AMD (A4, A6, A8, A10, Athlon X4, etc.). Los procesadores Intel no son compatibles.

¿Cómo actualizar la BIOS?

Descargue la última versión de la BIOS en el sitio de GIGABYTE para este modelo. Use la herramienta @BIOS en Windows o la función Q-Flash de la BIOS. Siga las instrucciones al pie de la letra.

¿La placa base tiene un puerto HDMI?

Sí, tiene un puerto HDMI en la parte trasera, así como D-Sub y DVI-D. Puede conectar un monitor mediante HDMI, adecuado para APU AMD con gráficos integrados.

¿Cuáles son los indicadores LED en la placa base?

La placa no tiene LED de depuración. Un simple indicador de alimentación (PWR_LED) puede estar presente en el panel frontal. En caso de problema, use un altavoz del sistema para los pitidos de error.

MANUAL DE USUARIO GA-F2A55M-HD2 GIGABYTE

• El proceso de instalación puede variar dependiendo del tipo de CAJA y dispositivos realizados. Las instrucciones de instalación que aparecen a continuación son de aplicación paraordenadores de,) GIGABYTE ysolea modo de referencia.
• Consulte el manual de usuario incluido para Obtener asignaciones detalladas sobre la placama madre.
• Antes de instalar los dispositivos, asegúrese de que Sean compatibles con los conectores del ordinador.
• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y el ordinador. Desconecte el cable de alimentación de la toma de corriente para evitar dañar los dispositivos y los componentes del sistema.
• Coloque laordenador sobre una superficie estable para evaporar que movimientos bruscos Causeu un instalacion incorrecta.

Instalación del procesador y del ventilador del procesador

A. Instalación de un procesador Intel (omitá este paso si la placá base Tiene una CPU integradha)

A-1 Consulte las siguientes instruetiones basadas en las specifications de la CPU:

• Tipo A:

Levante completeness la palance del zocalo de la CPU y la plac metálica de energia también se levantarà.

a. Si la tapa del zócalo de protección está sujeta al zócalo de la CPU, quītela primero.
b. Si la tapa protectora del zócalo está sujeta a la placà de energia metalíca, no la quite en este momento. La tapa del zócalo puede desprénderse de la placà de energia automatistically durante el periodo de reengarce de la palanca après de insertar la CPU.

• Tipo B:

Presione la palanca A (la más cercana a lamarca "C") hacía abajo desplazándola del zócalo para liberarla. Presione la palanca B (la más cercana a lamarca "B") hacía abajo desplazándola del zócalo y levántela. Presione suavamente la palanca A para levantar la chapa metálica. Levante la chapa.

A-2 Sostenga el procesador con los dedos pulgar e indices. Alinee lamarca de la clavija 1 del procesador (triángulo) con la esquina de la clavija 1 del socket del procesador (o pueda alinear las muescas del procesador con las muescas de alineación del socket) e inserte con cuidado el procesador.
A-3 Una vez que el procesador seswanae insertado en forma correcta, vuela a instalar la cubierta de proteccion y bajo la palanca del socket del procesador y colóquela en la posicion de bloqueo.

Cuando la tipo B esté correctamente insertada, vuelva a colocar con cuidado la placá metálica. A continuación, asegure la palanca B debajo de su lengüeta de retencion. La chapa del zócalo podía desprenderse durante el proceso de sujeción de la palanca. Finalmente, asegure la palanca A debajo de su lengüeta de sujeción para completar la instalación de la CPU.

Para Obtener instrucciones detalladas sobre como instalar la CPU, consulte el manual del usuario.

B. Instalación del procesador AMD (omita este bajo si la placá base Tiene una CPU integrada)

B-1 Levante por completeness la palianca del socket del procesador. Alinee la clavija 1 del procesador (marca con un triángulo(PCPO) con la marca con un triángulo en el socket del procesador e inserte con cuidado el procesador en el socket. Asegürese de que las clavjas del procesador encajen en forma correcta en los orificios.
B-2 Una vez que el procesador seswanae insertado bajo en el medio del socket, presione hacaa abajo con un dedo en el medio del procesador y baje la palance del socket del procesador y colóquela en la posicion de bloqueo.

Socket del procesador
Clavija 1

CAUTION

• No usar la fuerza para insertar el procesador en el socket del procesador. El procesador no encajar si se encontraría orientado en forma incorrecta. S Si este fuera el caso, reajuste la orientación del procesador.
• NO toque los contactos del zócalo. Para proteger el zócalo del procesador, vuelva a colocar ahora la cubierta protectora del zócalo cuando la instalación del procesador

C. Instalación del ventilador del procesador

C-1 Antes de instalar el ventilador del procesador, Coloque primero una capa finala de pasta disipadora de calor sobre la superficie del procesador. Luego, instale el ventilador (consulte el manual de instalacion del ventilador del procesador).
C-2 Conecte el cable del ventilador del procesador al conector "CPU_FAN" uricado en la placama madre a fin de que el ventilador pueda funcional de forma correcta y evaporar que occurra un recalentamento del procesador.

Paso

2

Instalación De Los Modulos De Memorias

Observe la orientación del modulo de memoria. Abra las piezas de sujeción de plástico ubicadas en ambos lados de la ranura de memoria. Coloque el modulo de memoria en la ranura. Como se indica en laImagen ubicada a la izquierda, colque los dedos sobre el borde superior de la memoria, presione hacer abajo la memoria e insertela verticalmente en la ranura de memoria. Las piezas de sujeción de plástico quedarán encajadas en su lugar y sujetando al modulo de memoria cuando este se encontrar colocado de forma correcta.

Paso

3

Preparación de la caja e instalación de la fuente de alimentación

Utilizando la caja GIGABYTE como ejemplo, retire los paneles laterales y la tapa de la caja con el fin de instalar la fuente de alimentacion. Coloque la fuente de alimentacion en el lugar correcto del gabinete y asegúrela con tornillos. La instalacion y colocacion de la fuente de alimentacion可以选择 variar según el tipo de caja realizada.

Para asegurar que se suministe al sistema la calidad de energia adecauda, se recomienda la utilizacion de una fuente de alimentacion de buena calidad. Si se utilize una fuente de alimentacion que no proportionscna la energia necessaria, el resultado podria ser un systemainestable o que no coulda ser iniciado.

Paso

4

Instalación De La Placa Madre

Extraiga el panel de proteccion de las I/O (entradas/salidas) original ubicada en la parte trasera de la caja y reemplacela por el panel de conexiones de la placama madre. Coloque la placama madre Dentro de la caja encajandola con el hueco descubierto I/O (de entradas y salidas). Alinee los orificios de los tornillos de soporte de la placama madre con los orificios de soporte de la caja. Sujete la placama madre en su lugar con tornillos.

Protector de E/S

Paso

5 Instalación De Una Tarjeta De Expansion

Tarieta gratica PCI Express

Busque una ranura de expansión que sea compatible con la tarjeta y retire la tapa de la ranura ubicada en el panel trasero de la caja. Luego, inserte la tarjeta de expansión en la ranura. Asegure el soporte de la tarjeta de expansión al panel trasero del de la caja utilizing un tornillo.

Antes de adquirir una tarjeta de expansión, verifique la longitud de la tarjeta para asegurarse de que pueda ser colocada en el la caja.
Asegürese de que la tarjeta de expansión quede insertada por completo en la ranura.

Paso

6

Instalación De Los Dispositivos IDE Y SATA

Instalación de una unidad optica

6-1 Instale sus unidades opticas, como unidades de DVD-ROM y CD-ROM.

Extraiga la tapa frontal para unidades de 5,25" ubicada en la parte delantera de la caja. Instale launidad optica en el espacio para unidades de 5,25" y sujétela con tornillos.

Instalacion de una unidad de disco duro

6-2 Instale sus unidades de discosuros IDE y SATA.

Instale launidad de disco duro en el空間 para unidades de disco duro urbicada.
dentro de la caja y asegúrela con tornillos.

• Se pueda conectar hasta dos dispositivos IDE en un conector IDE de la placma madre. Antes de realizar la instalacion, compruebe la configuracion de los jumpers (principal y secundario) de los dispositivos IDE.
• Si se instalara más de un disco duro, acceda al BIOS Setup (Configuración del BIOS) del sistemas para建立起 la secuencia de inizio de los discos duros.

Conexión De Los Cables A Los Conectores Internos

7-1 Conecte los cables en los conectores y conexiones internas de la placama madre, incluidos los conectores IDE/SATA, audio del panel frontal, USB, IEEE 1394, etc.
7-2 Conecte el modulo del panel frontal (diferente segun el diseño de la caja y compuesto por un indicator de encendido,indicador de actividad de disco duro, altavoces,interruptor de reinicio,interruptor de encendido/apagado,etc.) de la caja a la conexión (F PANEL) ubicada en la placamaudre.

Cabcera del panel frontal

Asignaciones de clavijas A:

Asignaciones de clavijas B:
MSG:LED de mensajes/encendido/suspension
PWR: LED de encendido
PW: Interruptor de encendido/apagado SPEAK: Altavoces
HD:LED deactividad de disco duro
RES: Interruptor de reinicio
CI: Header de intrusion al chasis

(Note) Las asignaciones de clávijas para el header del panel frontal peuvent ser distinctas según el modelo. Consulte el manual de usuario de la lista base para Obtener información sobre las asignaciones de clávijas actuales.

Conexión de periféricos

Panel trasero del gabinete

Una vez que se hayan completado these pasos,
conecte los dispositivos periféricos al ordinador,
dispositivos como el teclado, el ratón, el monitor, etc. Luego, conecte la alimentacion, encienda el sistemas e instale todo el software requisiteo.

Instalacao de una unidade optica

6-2 Instale as unidades de disco ríodo IDE e SATA.
Introduza a uniónde disco ríodo num dos compartmentos disponibleis e fixe-a com a ajuda de parafusos.

Instalacao de una unidade de disco rigido

Instalace Procesoru a Chladice Procesoru

integrovanym procesorem)

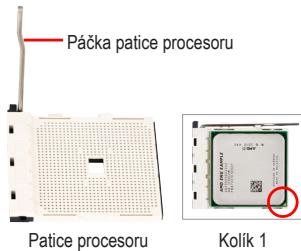

B-1 Zcela zvednete páčku patice procesoru. Zorientujte kolík 1 procesoru (značka malého trojúhelníku) se značkou trojúhelníku na patici procesoru a opatrné zasuţne procesoru do patice. Kolíky procesoru se musí zcela zasunout do príslušných otvoru.
B-2 Jakmile je procesor správné zorientován v patici, položte prst na střed procesoru, sklopte páčku patice a zajistěte v plné zamknuté poloze.

C. Instalace chladice procesoru
