GA-8I865PE-L - Základní deska GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Základní deska
Značka	GIGABYTE
Model	GA-8I865PE-L
Patice procesoru	LGA775
Čipová sada	Intel 865PE
Formát	ATX
Rozměry	305 x 244 mm
Hmotnost	700 g
Požadované napájení	ATX 24+4 pinů, doporučeno 350 W
Podporovaná paměť	DDR400, až 4 GB (4 sloty)
Rozšiřující sloty	1x AGP 8x, 5x PCI
Úložiště	2x IDE Ultra ATA 100/66/33, 2x SATA 1.5 Gb/s
Integrované audio	Realtek ALC655, 6 kanálů
Síť	Realtek 10/100 Mbit/s
USB	8 portů USB 2.0 (4 na zadním panelu, 4 interní)
Hlavní funkce	Podpora Hyper-Threading, Dual Channel DDR, technologie GIGABYTE DualBIOS
Údržba a čištění	Čistěte měkkým suchým hadříkem. Vyhněte se vlhkosti a rozpouštědlům.
Bezpečnost	Ochrana proti přepětí, elektrostatickému výboji (ESD) a zkratu.
Náhradní díly a opravitelnost	Starý výrobek, vzácné díly. Kontaktujte specializovaného prodejce nebo GIGABYTE pro podporu.

Často kladené otázky - GA-8I865PE-L GIGABYTE

Jaký typ procesoru mohu nainstalovat na GA-8I865PE-L?

Tato základní deska podporuje procesory Intel Pentium 4 a Celeron v patici LGA775 s FSB až 800 MHz. Zkontrolujte seznam kompatibility na webu GIGABYTE.

Jaká RAM paměť je kompatibilní?

Deska přijímá paměť DDR (ne DDR2) v konfiguraci duálního kanálu. Moduly musí být typu DDR400 (PC3200) nebo DDR333, až celkem 4 GB.

Jak správně nainstalovat procesor?

Zvedněte páčku patice, zarovnejte trojúhelník CPU s trojúhelníkem patice, jemně vložte a poté sklopte páčku. Nikdy nevtlačujte procesor do patice násilím.

Mohu použít SATA pevný disk s touto základní deskou?

Ano, GA-8I865PE-L má dva SATA konektory 1,5 Gb/s. Můžete připojit SATA disky kromě IDE disků.

Jak nakonfigurovat pořadí bootování pevných disků?

Vstupte do BIOSu (klávesa DEL nebo F2 při startu), přejděte do 'Advanced BIOS Features' nebo 'Boot' a nastavte pořadí bootování zařízení.

Jaký je minimální doporučený výkon zdroje?

Doporučuje se použít zdroj s minimálně 350 W dobré kvality pro zajištění stability systému, zejména s výkonnou grafickou kartou.

Jak zapojit přední panel skříně?

Připojte kabely předního panelu (power, reset, LED, reproduktor) ke konektoru F_PANEL na základní desce. Přesné zapojení naleznete v manuálu.

Co dělat, když základní deska po instalaci nenaběhne?

Zkontrolujte, zda jsou všechny kabely správně zapojeny, procesor je dobře vložen, paměť je kompatibilní a zdroj je dostatečný. Zkuste spustit s minimálním počtem komponent.

Jak aktualizovat BIOS desky GA-8I865PE-L?

Stáhněte nejnovější BIOS z webu GIGABYTE, umístěte jej na USB flash disk nebo disketu, poté použijte nástroj @BIOS ve Windows nebo integrovaný nástroj Q-Flash.

Kde najdu kompletní uživatelský manuál?

PDF manuál je zdarma k dispozici na notice-facile.com nebo na webu GIGABYTE. V případě potřeby použijte funkci překladu.

NÁVOD K OBSLUZE GA-8I865PE-L GIGABYTE

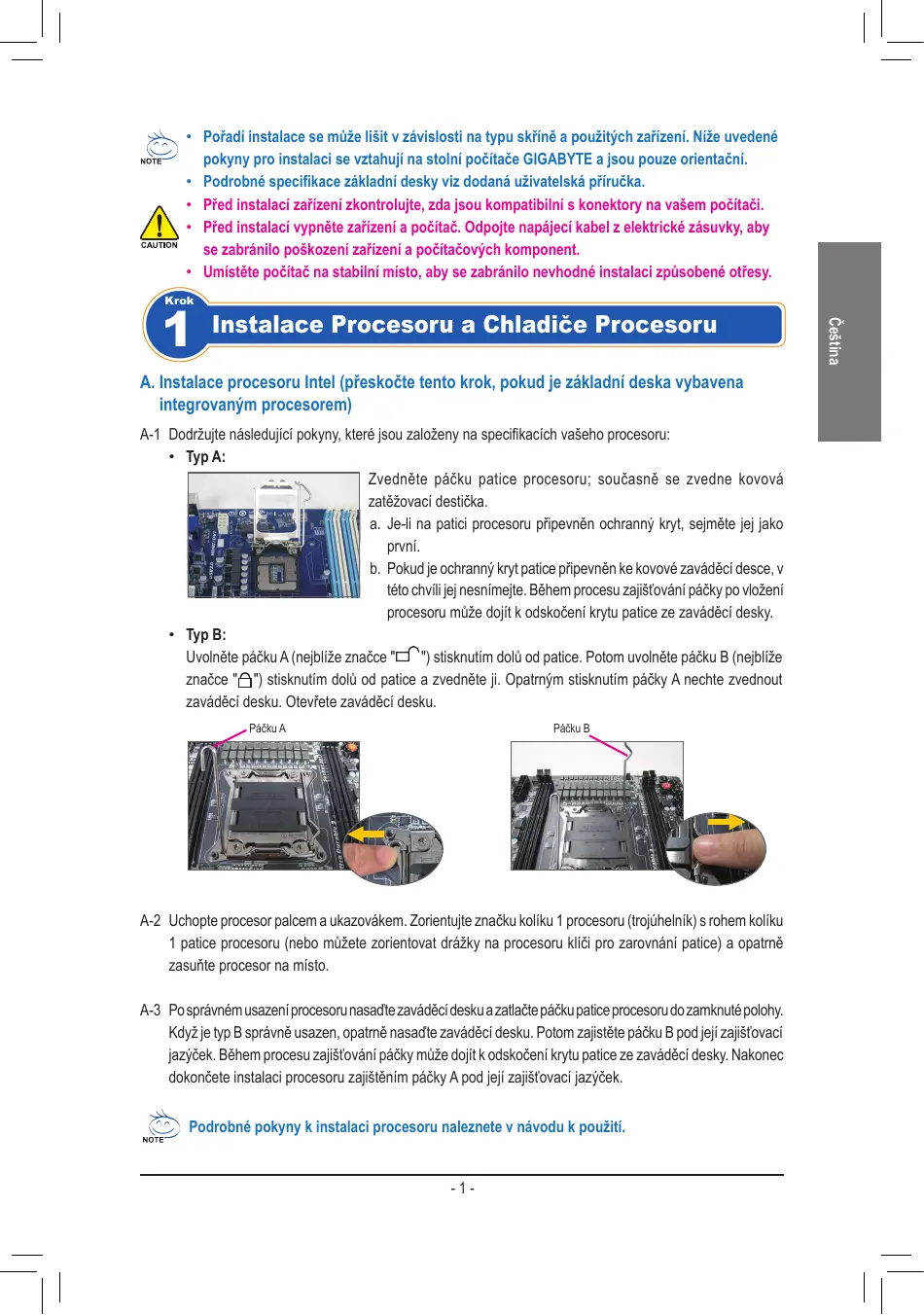

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibiln s konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrésy.

A. Instalace procesoru Intel (přeskočte tento krok, pokud je základní deska vybavena integrovaným procesorem)

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patice procesoru; současně se zvedne kovová zatěžovaci desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímajejte. Během procesu zajistování páčky po vložení procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku kolíku 1 procesoru (trojúhelnik) s rohem kolíku 1 patice procesoru (nebo muzete zorientovat dražky na procesoru kliči pro zarovnáni patice) a opatrnézasuñte procesoru na mistro.
A-3 Po správném usazení procesoru nasadte zavádeci desku a zatlačte páčku patice procesoru do zamknuté polohy. Když je typ B správně usazen, opatrné nasadte zavádeci desku. Potom zajistěte páčku B pod jej zajistovaci jazýček. Během procesu zajistovani páčky může dojít k odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajistěnín páčky A pod jej zajistovací jazýček.

PodrobnéPokyny k instalaci procesoru najeznete v návodu k použí.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladice procesoru nejdrive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom nainstalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připoje kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesorů před přehárátím.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístováci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăče modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

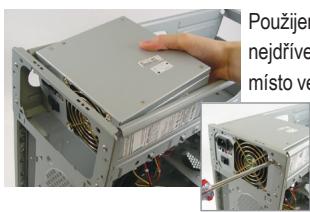

Příprava Skřině a Installace Zdroje Napájení

Pouzijeme-li jako priklad stolnі počitac GIGABYTE, pred instalaci zdroje napajeni nejdříve sejměte obě strany a vko skříne. Umistěte zdroj napajeni na správné mistrovo skříni a zajstěte šroubky. Instalace a umistěné zdroje napajeni se muže

lišit v závislosti na typu použíte skříne.

Pro zajišeni dostatečného napájeni počitace doporučujeme použit kvalitni zdroj napájeni. Zdroj napájení nedostatečné kapacity muze zpúsobit nestabilitu systému nebo znemožnit joyschušeni.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Před zakoupením rožířovaci karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické jegnotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z přední Časti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šrouký.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

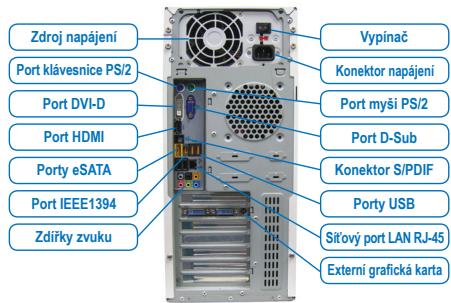

Pripojeni Perifériú

Zadni panel skrǐne

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřilkad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.

• Redosled koraka prilikom instalacione moze se razlikovati u zavisnosti od slučaja i ureža koji se koriste. Instrukcije za instalaciju koje Čete naći ispod važe za desktop sistemas kompanije GIGABYTE i služe samo kao referentni materijal.
• Pogledajte Uputstvo za korišćenje koje ste dobili za detaljne specifikacja vezane za matićnu ploču.

• Pre instaliranja uredaja, proverite da su vaši uredaji kompatibilni sa konektorima na vašem kompjuteru.
• Pre instaliranja uredaja obvezno isklučite svoje uredaje i svoj kompjuter. Izvucite kabl za struju iz štekera da bi sprečili oštećenje uredaja i komponentiSYSTEMA.
• Postavite kompjuterski systemd na stabilnu povrsinu da bi sprečili nepravlnu instalaciju usled klimanja.
