Termék típusa	Alaplap
Márka	GIGABYTE
Modell	GA-8I865PE-L
Processzor foglalat	LGA775
Lapkakészlet	Intel 865PE
Formátum	ATX
Méretek	305 x 244 mm
Súly	700 g
Szükséges tápegység	ATX 24+4 tűs, 350 W ajánlott
Támogatott memória	DDR400, akár 4 GB-ig (4 foglalat)
Bővítőhelyek	1x AGP 8x, 5x PCI
Tárolás	2x IDE Ultra ATA 100/66/33, 2x SATA 1.5 Gb/s
Beépített hang	Realtek ALC655, 6 csatornás
Hálózat	Realtek 10/100 Mbit/s
USB	8 USB 2.0 port (4 hátlapon, 4 belső)
Fő funkciók	Hyper-Threading támogatás, Dual Channel DDR, GIGABYTE DualBIOS technológia
Karbantartás és tisztítás	Puha, száraz ruhával tisztítsa. Kerülje a nedvességet és az oldószereket.
Biztonság	Túlfeszültség, elektrosztatikus kisülés (ESD) és rövidzárlat elleni védelem.
Alkatrészek és javíthatóság	Régi termék, ritka alkatrészek. Forduljon szakkereskedőhöz vagy a GIGABYTE-hoz támogatásért.

Gyakran ismételt kérdések - GA-8I865PE-L GIGABYTE

Milyen típusú processzort telepíthetek a GA-8I865PE-L alaplapon?

Ez az alaplap támogatja az Intel Pentium 4 és Celeron processzorokat LGA775 foglalattal, akár 800 MHz-es FSB-vel. Tekintse meg a kompatibilitási listát a GIGABYTE weboldalán.

Milyen RAM memória kompatibilis?

Az alaplap DDR memóriát fogad el (nem DDR2) kétcsatornás konfigurációban. A moduloknak DDR400 (PC3200) vagy DDR333 típusúnak kell lenniük, maximum 4 GB összesen.

Hogyan kell helyesen telepíteni a processzort?

Emelje fel a foglalat kart, igazítsa a CPU háromszögét a foglalat háromszögéhez, óvatosan helyezze be, majd engedje le a kart. Soha ne erőltesse a processzort a foglalatba.

Használhatok SATA merevlemezt ezzel az alaplappal?

Igen, a GA-8I865PE-L rendelkezik két SATA 1.5 Gb/s csatlakozóval. A SATA merevlemezeket az IDE lemezek mellett csatlakoztathatja.

Hogyan állítsam be a merevlemezek indítási sorrendjét?

Lépjen be a BIOS-ba (DEL vagy F2 billentyű indításkor), menjen az 'Advanced BIOS Features' vagy 'Boot' menübe, és állítsa be az eszközök indítási sorrendjét.

Mekkora a tápegység ajánlott minimális teljesítménye?

Javasolt legalább 350 W-os, jó minőségű tápegység használata a rendszer stabilitásának biztosításához, különösen nagy teljesítményű videokártyával.

Hogyan csatlakoztassam a ház előlapi paneljét?

Csatlakoztassa az előlapi panel kábeleit (power, reset, LED, hangszóró) az alaplap F_PANEL csatlakozójához. A pontos bekötésért tekintse meg a kézikönyvet.

Mit tegyek, ha az alaplap nem indul el telepítés után?

Ellenőrizze, hogy minden kábel megfelelően van-e csatlakoztatva, a processzor jól van-e behelyezve, a memória kompatibilis-e, és a tápegység elegendő-e. Próbáljon meg minimális alkatrészekkel indítani.

Hogyan frissítsem a GA-8I865PE-L BIOS-át?

Töltse le a legújabb BIOS-t a GIGABYTE weboldaláról, helyezze el egy USB pendrive-ra vagy hajlékonylemezre, majd használja a @BIOS segédprogramot Windows alatt vagy a beépített Q-Flash eszközt.

Hol találom a teljes használati útmutatót?

A PDF kézikönyv ingyenesen elérhető a notice-facile.com oldalon vagy a GIGABYTE weboldalán. Szükség esetén használja a fordítás funkciót.

HASZNÁLATI ÚTMUTATÓ GA-8I865PE-L GIGABYTE

• A telepitési muveletek sorrendje elterhet a háztipus és a felhasznált eszkök fuggvényeben. Az alábbi telepitésiutasíások a GIGABYTE asztali rendszerekre érvényesek, és csupán hivatkozási alapként szolgálnak.
• Az alaplapra vonahtkozó részletesebb informaciókér olvassa el a csatolt felhasznalói kézikönyvet.
• Az eszkózk telepitése elött győzódjön meg arról, hogy azok kompatibilisek a számítógépen levő csatlakozókkal.
• Az eszkozek telepitëse elott kikapcsolja ki az eszközket és számítógépet. Húzza ki a pátkábel dugaszá fali aljzataból, hogy megóvja az eszközket és a rendszer összteveöit a meghibásodástól.
• A szamítogepet stab felületre allitsa, hogy elkerülje a rázkódás miatti helytelen teleptest.

Processzor Es Processzorhúto Beszerelése

A. Intel CPU beszerelése (Hagyja ki ezt a lépét, ha az alaplapon beépitétt processor van)

A-1 A CPU muzaki adatai alapjan tekintse meg az alabbiutasitásokat:

"A" tipus:

Emelje fel a CPU-foglalat rögzitō karját, és vele együtt felemelkedik a fémtartólemez.

a. Ha a CPU-foglalon védolap talalható, távolítsa el.
b. Ha a fogalat védōboritása a fém tartólemezhez van rögztve, még ne távolītsa el. A fogalat fedele magától lepattanhat a tartólemezról, amikor a kart rögziti, miután behelyeze t a CPU-t.

"B" tipus:

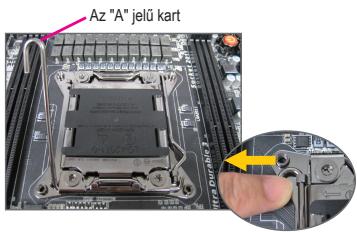

Az "A" jel'kart (a "□" jelolés kozelében) nyomja lefelé és a foglalattal ellentétes irányba a kioldásához. A "B" jel'kart (a "θ" jelolés kozelében) pedig nyomja lefelé és a foglalattal ellentétés irányba a felemeléshez. Övatosan nyomja le az "A" jel'kart, hogy felemelkedhessen a tartólemez. Nyissa fel a tartólemez't.

A-2 Húvelykujiával éns mutatójíval tartsa a CPU-t. Illesze egymáshoz a processzor elso tú jelzését (háromszög) a processzor foglalat elso tú sarkával (vagy illeszze össze a processzor bevágásait a foglalat összeillesztó kulcsaal), majd Óvatosan helyezeză a processzort a foglalatba.
A-3 A processor behelyezese utan helyeze vissza a tartolemezt, majd nyomja vissza a processzor emelokarjat zaro allasba.

Amint megfeleloen beszerelte az "B" tipus, ovatosan helyeze vissza a tartolemezt. Ezután rögztse a "B" rögzitokart hajtsa a tartóful ala. A foglalat fedele leppattanhat a tartolemezról amikor a kart rögztiti. Végül rögzítse az "A" rögzitokart a tartóful ala a CPU beszerelésénék befejezéséhez.

A CPU beszerelé sével kapcsolatos további részletekér forduljon a használati utmutatóhoz.

B. AMD CPU beszerelése (Hagyja ki ezt a lépét, ha az alaplapon beépitett processor van)

B-1 Emelje meg teljesen a processor fogalatának rögzító karját. Illessze egymáshoz a processor elso tujét (kis háromszögú jelzés) a processor fogalaton levő háromszögú jelzésèl, majd Óvatosan helyezse a processort a fogalatba. Győzódjön meg arról, hagy a processor tüi tökeletesen illeszkednek a nyílasokba.

B-2 A processzornak fogalatba helyezése után nyomra rá az egyik ujját a processzor bözepère, engedje le a fogalat rögzitő karját, majd akassza be teljesen rögzitéttt allásba.

• Ne eröltesse a processzort, amikor a fogalatba helyezi. A processzorCsak egyfelekeppen helyezheto be a fogalatba. Ha a processzor iranyitasa nem megfelelo, allitson rajta.
• NE érintse meg a fogalat érintkezöit! A CPU-fogalat védōborítását mindig helyeze vissza, ha a CPU-t kiveszi a fogalatból.

C. Processzorhūtō beszerelése

C-1 A processzorhutobeszerelése elott a processzor feluetérekenjen egy vékony réteg honyelospasztat. Ezutan szerelje be a hutot (lásda processzorhutobeszerelési kézikonyvet).
C-2 Csatlakoztassa a processzorhutó pátkábelét az alapapon levő CPU_FAN csatlakozóhoz úgy, hogy a húto megfeleloen muködhessen, megakadályozva a processzor tülmelegedését.

Lepes

2 Memória Beszerelése

Figyelje meg a memóramodul tagolását. Húzza szét a memória foglat két végén levo rögztöket. Helyezze a memóramodult a foglatba. A balra levő abrán latható mádon helyezze ujait a memóramodul felső élére, és fuggolegesen nyomja be a memóramodult a foglatba. Miutan a memóramodul helyere kerül a foglatbatban, a foglatat két végén levő rögztök bekattannak helyükre.

Lepes

3 A Ház Előkészítés e Ás Táp Beszerelése

A GIGABYTE asztali rendszer peldajt kovetve elosztor tavolitsa el a haz mindkét oldallapjat es a fedelét, hogy beszerelje a tapot. Helyezze a tapegységet a megfelelohelyre a szamitogephazban es rozgitse csavarokkal. A tap beszerelese es elhelysezese alterhet az abran bemutatott peldatol.

A rendszer megfelelo tapellatasa erdekében javasoljuk, hogy jó minoségú tapegységet használjon. Ha olyan típot szerel be, amely nem képes megfelelo áramot szolgaltatni, a rendszer instabillá valik vagy nem indul be.

Lépés

4 Az Alaplap Beszerelése

Vegye le a haz hátulján levő eredeti I/O védolapot, és helyette az alaplap I/O védolapját helyezze be. Helyezze a hazba az alaplapot úgy, hogy az I/O védolaphoz illesztı akt. Illesse egymáshoz a rögítő csavaroknak szánt nyílasokat a dobozon levő megfelelo nyílasokhoz. Csavarokkal rögítse az alaplapot.

I/O port fedolemez

Lépés

5 Bövítokárta Beszerelése

PCI Express videokártya

Keresse meg azt a bōvitō flogalatot, amelyet a kártyanak tartottak fenn, majd távolītsa el a flogalat védolapját a haz hátuláról. Helyezbe a bōvitōkártyat a flogalatba. Rögzítse a bōvitōkártya fémtartóját a számítogépház hétlapjához egy csavarral.

CAUTION

• Bovitokártha beszerzese elott ellenorize a kartya hosszusagat, hogy befer-e a szamitogephazba.
• Gyózödjön meg arról, hogy a bővitőkártyát teljesen belenyomta a foglalatba.

Lepes

6 IDE És SATA Eszközök Beszerelése

Optikai meghajto beszerelèse

6-1 Szerelje be az optikai - pl. DVD-ROM vagy CD-ROM - meghajtokat.

Távolítsa el az 5,25"-es bòvitóhely fedelét a haz elülós részéról. Szerelje be az optikai meghajtó az 5,25"-es bòvitóhelyre és csavarokkal rogzítse azt.

Merevlemez beszerelése

6-2 Szerelje be az IDE és SATA merevlemezeket.

Szerelje be a merevlemezeket a házban levő bővitőhelyre és csavarokkal rögzítse azokat.

• Az alaplap egytlen IDE csatlakozójához maximum két IDE eszköz csatlakoztathó. A beszerelés elott ellenorizze az IDE eszközök jumper-beallitását (Master és Slave).
• Ha tobb merevlemezt szerel be, lépjen a rendszer BIOS-beallitásokba, hogy beallitsa az inditasi sorrendet.

Lépés

7

A kábelek csatlakoztátása a belso csatlakozókhoz

7-1 Csatlakoztassa a kábeleket az alapapon levő belső csatlakozókhöz és fogalatokhöz, beleérte az IDE/SATA csatlakozókat, az elülső panelemen levő audio csatlakozókat, az USB, IEEE 1394 csatlakozókat stb.
7-2 Csatlakoztassa a haz elulso paneljenek moduljat (a haz formatervezesetol fugg, es a "bekapcsolver" kijelzot, a merevlemez tevekenyseg kijelzot, hangszorokat, ugranditokapcsolot, be-/kikapcsolstb. tartalmazza) az alaplapon lev o elulso panel csatlakozjahoz (F PANEL).

Elulso panel csatlakozója

"A" érintkezó-kiosztás:

"B" érintkezō-kiosztás:

MSG: Üzenet/Bekapsolt allapot/ Alvas LED

PWR:Bekapcsolt allapot LED

PW: Be-/kikapcsolo

SPEAK: Hangszóró

HD: Merevlemez tevekenyseg LED

RES: Ujrainidto kapcsoló

Cl: Keszülhácz behatolaszelőcsatlakó

(Megjegyzés) Az elolpi csatlakozó érintkezö-kiosztása tipusonkén eltérnet. A tényleges érintkezö-kiosztást iletōen tekintse meg az alaplap kézikonyvét.

Lepes

8

A tartozékok csatlakoztatása

Keszülkház hatlapja

A fenti lépèsek vegrehajtása után csatlakoztassa a periférikus eszköket a szamitogéphez: a billentyüzet, egeret, monitorstb. Ezután csatlakoztassa a tapot, kapcsolja be a rendszert, és telepitse a szükséges szoftvereket.
