Tip de produs	Placa de bază
Marcă	GIGABYTE
Model	GA-8I865PE-L
Soclu procesor	LGA775
Chipset	Intel 865PE
Format	ATX
Dimensiuni	305 x 244 mm
Greutate	700 g
Alimentare necesară	ATX 24+4 pini, 350 W recomandat
Memorie suportată	DDR400, până la 4 GB (4 sloturi)
Sloturi de extensie	1x AGP 8x, 5x PCI
Stocare	2x IDE Ultra ATA 100/66/33, 2x SATA 1.5 Gb/s
Audio integrat	Realtek ALC655, 6 canale
Rețea	Realtek 10/100 Mbps
USB	8 porturi USB 2.0 (4 în panoul din spate, 4 interne)
Funcții principale	Suport Hyper-Threading, Dual Channel DDR, tehnologia GIGABYTE DualBIOS
Întreținere și curățare	Curățați cu o cârpă moale și uscată. Evitați umiditatea și solvenții.
Siguranță	Protecție împotriva supratensiunilor, descărcărilor electrostatice (ESD) și scurtcircuitelor.
Piese de schimb și reparabilitate	Produs vechi, piese rare. Contactați un distribuitor specializat sau GIGABYTE pentru asistență.

Întrebări frecvente - GA-8I865PE-L GIGABYTE

Ce tip de procesor pot instala pe GA-8I865PE-L?

Această placă de bază suportă procesoarele Intel Pentium 4 și Celeron pe soclu LGA775, cu un FSB de până la 800 MHz. Consultați lista de compatibilitate pe site-ul GIGABYTE.

Ce memorie RAM este compatibilă?

Placa acceptă memorie DDR (nu DDR2) în configurație dual-channel. Modulele trebuie să fie de tip DDR400 (PC3200) sau DDR333, până la 4 GB în total.

Cum instalez corect procesorul?

Ridicați pârghia soclului, aliniați triunghiul CPU-ului cu cel al soclului, introduceți cu grijă, apoi coborâți pârghia. Nu forțați niciodată procesorul în soclu.

Pot folosi un hard disk SATA cu această placă de bază?

Da, GA-8I865PE-L are doi conectori SATA de 1.5 Gb/s. Puteți conecta hard diskuri SATA pe lângă discurile IDE.

Cum configurez ordinea de pornire a hard diskurilor?

Intrați în BIOS (tasta DEL sau F2 la pornire), mergeți la 'Advanced BIOS Features' sau 'Boot' și setați ordinea de pornire a dispozitivelor.

Care este puterea minimă recomandată pentru alimentare?

Este recomandat să folosiți o sursă de alimentare de cel puțin 350 W, de bună calitate, pentru a asigura stabilitatea sistemului, mai ales cu o placă grafică performantă.

Cum conectez panoul frontal al carcasei?

Conectați cablurile panoului frontal (power, reset, LED, difuzor) la conectorul F_PANEL al plăcii de bază. Consultați manualul pentru pinajul exact.

Ce fac dacă placa de bază nu pornește după instalare?

Verificați că toate cablurile sunt conectate corect, că procesorul este bine introdus, că memoria este compatibilă și că alimentarea este suficientă. Încercați să porniți cu un minim de componente.

Cum actualizez BIOS-ul plăcii GA-8I865PE-L?

Descărcați cel mai recent BIOS de pe site-ul GIGABYTE, plasați-l pe un stick USB sau dischetă, apoi utilizați utilitarul @BIOS sub Windows sau instrumentul Q-Flash încorporat.

Unde găsesc manualul de utilizare complet?

Manualul PDF este disponibil gratuit pe notice-facile.com sau pe site-ul GIGABYTE. Folosiți funcția de traducere dacă este necesar.

MANUAL DE UTILIZARE GA-8I865PE-L GIGABYTE

• Secventa de instalare poate diferi in functie de tipul de carcasăși de dispositivele utilizezate. Instructiunile de instalare de mai jos se aplică pentru sistemele desktop GIGABYTEși sunt numai pentru referinta.
• Consultatu manualul de'utilizare inclus pentru specificaile detaliate ale placi de baz.
• Inainte de instalarea dispositivelor, asigurați-vă că dispositivele sunt conforme cu conectorii de pe computer.
• Inainte de instalarea dispositivelor, asigurati-và cà disposizitivele ŞI computerul sunt opritte. Deconnectaţi cordonul de alimentare de la borna de alimentare pentru prevenirea deteriorarii dispositivelor ŞI a componentelor sistemului.
• Asezati computerul pe o suprafata stabilă pentru a preveni instalare inadecvatacauzata de oscilatii.

Instalarea CPU-ului Şi A Ventilatorului CPU-ului

A. Instalarea unui CPU Intel (ignorati acest pas dacà placà de bazá are un CPU incorporat)

A-1 Consultati urmatoarele instruioni pe bata specificiilor procesorului:

Tip A:

Ridicati maneta sociului procesorului si plac greutatai metalice va fi, de asemenea, ridicata.

a. In cazul in care capacul prizei de protecţie este fixat pe socul procesorului, mai intăi scoatei-l.
b. In cazul in care capacul mufei de protectie este fixat pe placu de sarcinà metalica, nu il indepãratai in acest moment. Acest capacit se poate desprinde brusc de pe placu de sarcinà in timpul procesului de recuplare a bratului dupa introducerea procesuluiui.

Tip B:

După ce unitatea tip B este fixata corect, inlocuițu cu grijă plăcuța de inçarcare. Apoi fixati帽子erul B sub dispositivul de prindere. Capacul soclului se poate desprinde singur de pe plăcuța de inçarcare in timpe ce actionati帽子erul. In final, fixati帽子erul A sub dispositivul de prindere pentru a finaliza instalarea CPU-ului.

Pentru instruţiuni detaliate privind instalareea procesorului, consulțați manualul de/utilizare.

B. Instalarea unui CPU AMD (ignorati acest pas dacà placà de bază are un CPU incorporat)

B-1 Ridicati complet bratul soclului de CPU. Aliniati pinul unu al CPU-ului (marcajul de triunghi mic) cu marcajul de triunghi de pe soclul de CPU si introduciu uor CPU-ul in soclu. Asiguratii-va cai pini i CPU-ului se potrivesc perfect in orificii.
B-2 O data ce CPU-ul este positionat in soclu, azezati un deget in mischieful CPU-ului, coborand bratul soclului si fixandu-l in positia blocata complet.

• Nu forța CPU-ul in socul de CPU. CPU-ul nu potriveste dacă este orientat incorrect. Reglați orientarea CPU-ului dacă se intâmplă incest lucru.
• NU atingeti contactele socului. Pourtra proteja socul procesorului, inlocui carcasa de protectie numai atunci cand procesorul nu este instalat.

C. Instalarea ventilatorului CPU-ului

C-1 Inainte de instalarea ventilatorului CPU-ului, adaugata iintai un strat subtire de pasta pentru radiator pe suprafata CPU-ului. Apoi instalati ventilatorul (consulta manualul de instalare pentru ventilatorul CPU-ului).
C-2 Conectaçti cablul ventilatorului CPU-ului la conectorul CPU_FAN (VENTILATOR_CPU) localizat pe plac de bază, astfel inçât ventilatorul să poata Functiona adevcat pentru prevenirea supraíncăzirii CPU-ului.

Pasul

2 Instalarea Memoriei

Observazioni orientarea modulului de memorie. Desfaceti clamele de fixare la ambele capete ale socului de memorie. Asezeati modulul de memorie pe soclu. Dupa cum este indicat in imaginea din stangia, asezeati degetele pe marginea superioar a memoriei, impingeti in nos memoria si introduceti-o vertical in socul de memorie. Clamele de la ambele capete ale socului cupleazà in posiztie cand modulul de memorie este introdus fix.

Pasul

3 Pregătirea Carcasei Şi Instalarea Sursei De Alimentare

Utilizand systemd desktop GIGABYTE ca in exemplul demonstrativ, indepãrtati
intai ambele pãrìs capacul carcasei pentru instalarea sursei de alimentare.
Puneti sursa de alimentare la locul saùn carcasă si fixati-o cu suruburi.

Instalarea Şi amplasarea sursei de alimentare pot diferi in functie de tipul de carcasă/utilizat.

Pentru a va asigura cà sistemas dvs. primeșe o cantitate suficientă de energia electrică, va recomandamă săutilizățo sută de alimentare de calitate. Dacă este utilizata o sută de alimentare care nu furnizeazeă energia necessară, rezultatul poate duce la un system instabil Sau neincârcabil.

Pasul

4 Instalarea Placii De Baza

Indepartaţi plăcuţa I/O originală de pe partea din spate a carcaseiși inlocuţi-o cu plăcuţa I/O a plăcii de bază. Aşezaţi placă de bază în carcasă, poziţIonand-o în plăcuţa I/O. Aliniţi orificiile Šuruburilor de montare de pe placă de bază cu orificiile de montare corespunzătoare de pe carcasă. Fixaţi placă de bază în poziţie cu Šuruburi.

Ecran I/O

Pasul

5 Installarea Unui Card De Extensie

Placá graficá PCI Express

Localizati un slot de extensie care suporta cardul si indepartatu capacul slotului de pe panoul din spate al carcasei. Apoi introduci cardul de extensie in slot. Fixati suportul cardului de expansiune pe panoul din spate al carcasei cu un surub.

Inainte de a achizitiona un card de expansione, verificati lungimea cardului pentru a va asigura se potriveste cu carcasa.
Asigurat-vă de asezarea completă a cardului de extensie în slot.

Pasul

6 Instalarea Dispositivelor IDE Şi SATA

Instalarea unei unităti optic

6-1 Instalați unitățile optice, precum unitățile DVD-ROM și CD-ROM. Indepartați capacul bay-ului pentru unitate de 5,25" de pe parte din fata a carcasei. Montați unitatea optică în bay-ul pentru unitate de 5,25"și fixati-o cușuruburi.

Instalarea unui hard disk

6-2 Installati hard disk-urile IDE 念 SATA. Installati hard disk-ul intr-un bay pentru unitate din carcasa 念 fixa-i cu suruburi.

• Un conector IDE de pe placá de bază poate conecta până la două dispositive IDE. Inainte de instalare, verificati setârile elementelor de legătura (unitate master și slave) de pe disposizitvele IDE.
• Daca este instalat mai mult de un hard disk, intrați in configurarea BIOS aSYSTEMULI pentru setarea secventei de incârcare a hard disk-urilor.

Conectarea Cablurilor La Conectorii Interni

7-1 Conectaţi cablurile la conectoriiși distribuiitori interni de pe placă de bază, inclusiv conectorii IDE/SATA, audio de pe panoul frontal, USB, distribuiitori IEEE 1394 etc.
7-2 Ataşati modulat panoului frontal (diferă in functie de designul carcasei, cuprinzând indicatorul de alimentare, indicatorul de activitate a hard disk-ului, difuzoarele, intrerupătorul de reinitializare, intrerupătorul de alimentare etc.) de pe carcasă pe distributorul panoului frontal (F PANEL) (PANOU_F) de pe placă de bază.

Distribuitorul panouli frontal

Seminificatia pinului A:

Seminificatia pinului B:

MSG: Message (Mesaj)/Power

(Pornire)/Sleep (Hibermare)

Cl: Comutator pentru mecanismul de detectare a intruzionilor

(Notea) Semnificata pinilor de pe comutatorul din partea frontala poate s fié diferità in functie de model. Consultatj manualul de utilizezare al plici de bazà pentru semnificatia corectă a pinilor.

Conectarea Perifericelor

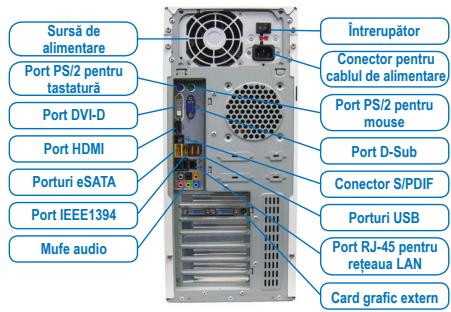

Partea din spate a carcasei

Dupä ce paşii de mai sus au fost completenessi, conectati dispositivile periferice la computer, precum tastatura, mouse-ul, monitorul etc. Apoi conectati alimentarea, porniti sistemul.si instalati software-ul besoin.
