Ürün Tipi	Anakart
Marka	GIGABYTE
Model	GA-8I865PE-L
İşlemci Soketi	LGA775
Yonga Seti	Intel 865PE
Form Faktörü	ATX
Boyutlar	305 x 244 mm
Ağırlık	700 g
Gerekli Güç Kaynağı	ATX 24+4 pin, 350 W önerilir
Desteklenen Bellek	DDR400, 4 GB'a kadar (4 yuva)
Genişletme Yuvaları	1x AGP 8x, 5x PCI
Depolama	2x IDE Ultra ATA 100/66/33, 2x SATA 1.5 Gb/s
Dahili Ses	Realtek ALC655, 6 kanal
Ağ	Realtek 10/100 Mbit/s
USB	8 USB 2.0 bağlantı noktası (4 arkada, 4 dahili)
Ana Özellikler	Hyper-Threading Desteği, Çift Kanallı DDR, GIGABYTE DualBIOS teknolojisi
Bakım ve Temizlik	Yumuşak ve kuru bir bezle temizleyin. Nem ve solventlerden kaçının.
Güvenlik	Aşırı gerilime, elektrostatik deşarja (ESD) ve kısa devrelere karşı koruma.
Yedek Parçalar ve Onarılabilirlik	Eski ürün, nadir parçalar. Destek için yetkili bir satıcı veya GIGABYTE ile iletişime geçin.

Sık sorulan sorular - GA-8I865PE-L GIGABYTE

GA-8I865PE-L üzerine hangi tip işlemci takabilirim?

Bu anakart, LGA775 soketli Intel Pentium 4 ve Celeron işlemcilerini 800 MHz'e kadar FSB ile destekler. GIGABYTE web sitesindeki uyumluluk listesine bakın.

Hangi RAM bellek uyumludur?

Kart, çift kanal yapılandırmasında DDR (DDR2 değil) belleği kabul eder. Modüller DDR400 (PC3200) veya DDR333 tipinde olmalıdır, toplamda 4 GB'a kadar.

İşlemciyi doğru şekilde nasıl takarım?

Soket kolunu kaldırın, CPU üzerindeki üçgeni sokettekiyle hizalayın, dikkatlice yerleştirin ve ardından kolu indirin. İşlemciyi asla sokete zorlamayın.

Bu anakartla SATA sabit disk kullanabilir miyim?

Evet, GA-8I865PE-L'de iki adet SATA 1.5 Gb/s konektör bulunur. IDE disklerin yanı sıra SATA sabit diskleri de bağlayabilirsiniz.

Sabit disklerin önyükleme sırasını nasıl yapılandırabilirim?

BIOS'a girin (başlangıçta DEL veya F2 tuşu), 'Advanced BIOS Features' veya 'Boot' bölümüne gidin ve aygıtların önyükleme sırasını ayarlayın.

Güç kaynağı için önerilen minimum güç nedir?

Özellikle güçlü bir ekran kartıyla sistem kararlılığını sağlamak için en az 350 W kaliteli bir güç kaynağı kullanılması önerilir.

Kasa ön panelini nasıl bağlarım?

Ön panel kablolarını (güç, reset, LED, hoparlör) anakarttaki F_PANEL konektörüne bağlayın. Tam pin yapılandırması için kılavuza bakın.

Kurulumdan sonra anakart açılmazsa ne yapmalıyım?

Tüm kabloların doğru takıldığını, işlemcinin düzgün yerleştiğini, belleğin uyumlu olduğunu ve güç kaynağının yeterli olduğunu kontrol edin. Minimum bileşenlerle başlatmayı deneyin.

GA-8I865PE-L BIOS'u nasıl güncellenir?

En yeni BIOS'u GIGABYTE web sitesinden indirin, bir USB belleğe veya disketine koyun, ardından Windows altında @BIOS yardımcı programını veya yerleşik Q-Flash aracını kullanın.

Tam kullanım kılavuzunu nerede bulabilirim?

PDF kılavuzu notice-facile.com veya GIGABYTE web sitesinde ücretsiz olarak mevcuttur. Gerekirse çeviri işlevini kullanın.

KULLANIM KILAVUZU GA-8I865PE-L GIGABYTE

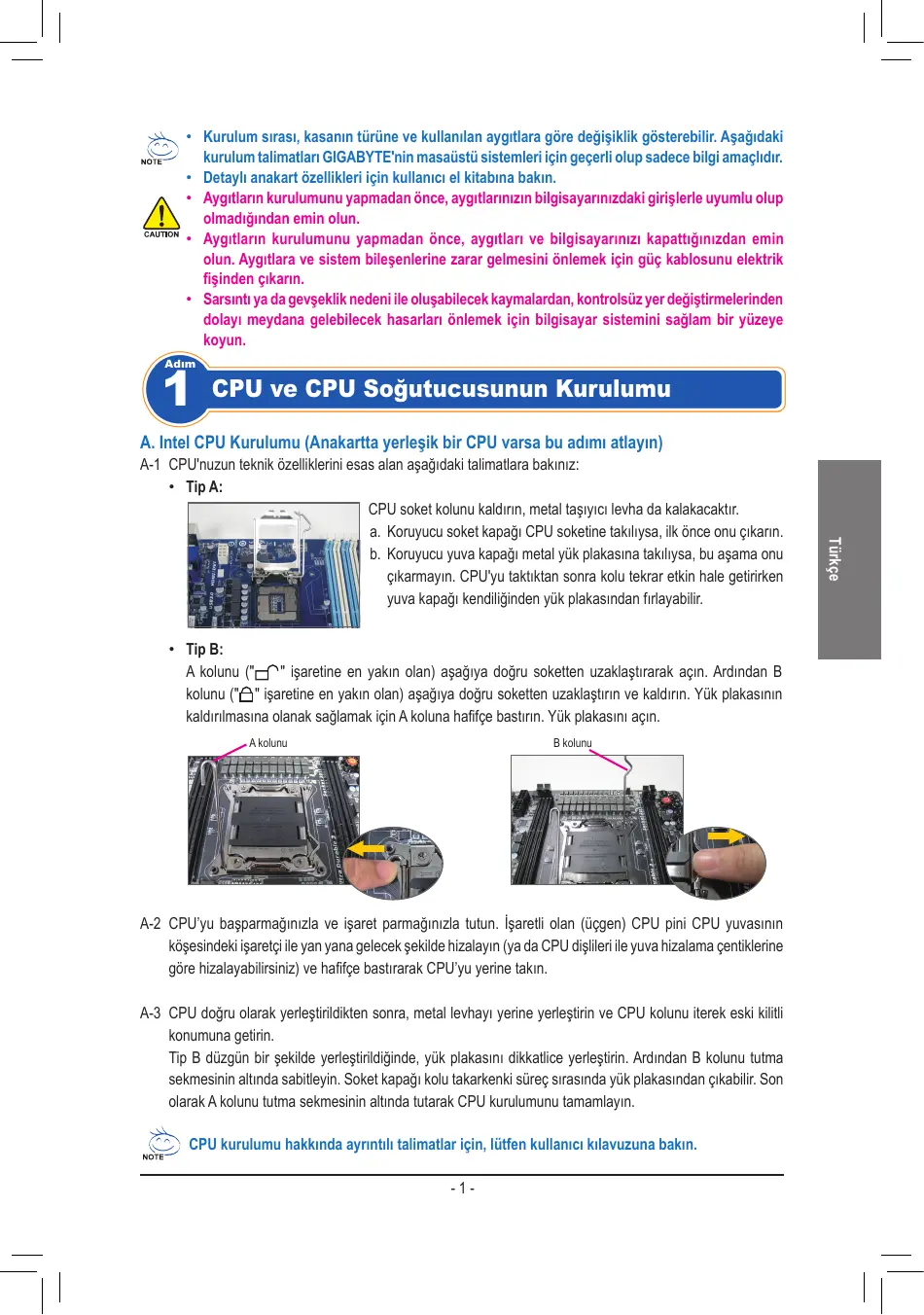

• Kurulum sirasi, kasanin türüne ve kullananan aygittlara güde",&igisiklik gosterebilir. Asagidaki kurulum talimatlan GIGABYTE'nin masaustü systemleri icinGPCERI olup sadece bilgi amaçldir.
• Detayli anakart özellikleri,—çin kullanici el kitabina bakin.
• Aygtilarin kurulumunu yapmadan önce, aygtilarinizin bilgisayarinizdaki girislerle uyumlu olup olmadiğindan emin olun.
• Aygittlarin kurulumunu yapmadan olun, aygittlar ve bilgisayarinizi kapattiignizdan emin olun. Aygittlara ve system bileşenlerine zarar gelmesini onlemek icin güç kablosunu elektrik fisinden Çiakin.
• Sarsinti ya da gezeklik nedeni ile olusabilecek kaymalardan, kontROLSüz yerdehyistirmelerinden dolayi meydana gelebilecek hasarleri onlemek icin bilgisayar sistemi niğlam bir yüzye koyun.

CPU ve CPU Sogutucusunun Kurulumu

A. Intel CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

A-1 CPU'nuzun teknik ozelliklerini esas alan aaga'idaki talimatlara bakiniz:

Tip A:

CPU sukot kolunu kaldirin, metal taşıyici levhda kalakacaktir.

a. Koruyucu Soket kapağı CPU doketine takiyya, ilk one onuçınarin.
b. Koruyucu yuva kapaği metal yük plakasina takillya, bu asama onu Çikarmayin. CPU'yu taktiktan sonra koluk tekrar etkin hale getirken yuva kapaği kendiligienden yük plakasindo firlayabilir.

Tip B:

A kolunu ("□" isareline en yakin akan) asaigiya dokru sokitten uzaklastirarak acin. Ardindan B kolunu ("") isareline en yakin akan) asaigiya dokru sokitten uzaklastirin ve kaldirin. Yuk plakasinin kaldirimasa nolakan saglamak icin A koluna hafifce bastirin. Yuk plakasinin acin.

A-2 CPU'yu basparmaŋinizla ve isaret parmaŋinizla tutun. Isaretli olan (üçgen) CPU pini CPU yuvasinin kösesindeki isaretci ile yan yana gelecek sekilde hizalayin (ya da CPU dislileri ile yuva hizalama centiklerine gore hizalayabilirsiniz) ve hafınce bastirarak CPU'yu yerine takın.
A-3 CPU doit oder akre yerlesteildikten sonra, metal levhay1 yerine yerlestirin ve CPU kolunu iterek eskilit konumuna getirin.

Tip B dizgün bir sekilde yerleştrildigeinde, yük plakasin dikkatice yerleştinir. Ardindan B kolunu tutma sekmesinin-altinda sabitleyin. Soket kapiğl kolu takarkenki surec sirasinda yük plakasinandaçikabilir. Son olarak A kolunu tutma sekmesinin altinda tutar CPU kurulumunu tamamlayin.

CPU kurulumu hakkinda ayrintili talimatlar icin, lüften kullanı klavuzuna bakın.

B. AMD CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

B-1 CPU yuva kolumu tamamen kaldirin. Ilk CPU pini (ufak üçgen isaretli) ile CPU yuvasindaki üçgen isareti ayn hidaya getirin ve haffece bastirarak CPU'yu yerine takin. CPU pinlerinin tam olarak deliklere uyduğundan emin olun.
B-2 CPU yuvaya yerleştinildigiinde, bir parmaginizi CPU'nun ortasina koyun ve yuvaa kolunu indirerek tamamen kilitleri duruma getirin.

• CPU'yu CPU yuvasina takarken zorlamayin. CPU, yuvayaDOGRU bir sekilde yerleştilmedikçe; CPU, yerine oturmaz. Eger bu olursa yönunü uygun bir sekilde ayarlayin.
• Sokit temas yerlerine DOKUNMAYIN. CPU doketini korumak icin, koruyucu sukot kapaginci daima CPU takili degilken degistirin.

C. CPU Sogutucusu Kurulumu

C-1 CPU soğutucsunu kurmadan once, oncelikle lüften CPU'nun üst yüzeyine ince bir tabaka termal macun招投标. Daha sonra soğutucuyu (CPU soğutucunuz icin kurulum el kitabina bakin).
C-2 Soğutucunun扭矩gin ber sekilde calisip CPU'nun fazla isinmasini onlemesi icin CPU soğutucu kablosunu anakartin üzerindeki CPU_FAN girise takın.

Bellek modulunn giris yönlerine dikkat edin. Bellek yuvaların iku unicundaki tutma klipslerini iki yanainceton. Bellek modulunu yuvaya yerleştin. Soldaki resimde gosterildigi gibi, parmaklarıniz belleşgin iki üst ucona yerleştin, belşgin üzerine bastirarak bellek yuvasina dikey bir seksilde yerleştin. Bellek modulü duğgün bir seksilde yerleştrildigiinde yuvanı nık unicundaki tutma klipsleri yuvasina oturacak.

3 Kasanin Hazirlanmasi ve Guc Kaynaginin Kurulumu

Örnek resimdeki gibi GIGABYTE masaustü/systemi kullanilyorsa, gü kayınalıkmak icin lutfen öncelikle kasanın iki kenar kapaşın daçınarin. Güç kayınalık kasada.Doğru yere yerleştin ve vidilarla yerine sabitleyin.Güç kayınalık kurulumu ve yerleştlirmesi kullananan kasanın tipine gore farkılık goşsterebilir.

Sisteminize yeterli derecede güc sekslanması icin, kaliteli bir güc kaynagınin kullanilmasi tavsiye edilir. Eger gerekli gücu sekslayamayan bir güc kaynag:i kullanilrsa bu dizgün calismayan ya da acilmayan bir sisteme neden olabilir.

Adim

4 Anakartin Kurulumu

Arka paneldeki I/O (Giris/Cikis) böglanti noktarina sahip original plakayi anakart ile gelen G/Ç plakasi ile degistirin. G/Ç plakasina denk gelecek seksilde anakartı kasanı icine yerleştinir. Anakartaki montaj delikleri ile kasanı üzerindeki montaj deliklerini uygun gelecek bir seksilde hizalayın. Anakarti vidalarla yerine sikica oturtun.

G/Ç Plakasi

Adim

5 Genisleme Kartinin Kurulumu

Kartinizi destekleyen bir genisleme yuvasi bularak kasanin arka panelindeki kapaginci cikarin. Daha sonra genisleme kartinizi bu yuvaya takin. Genisletme kartinin braketini vidayla kasanin arka paneline sabitleyin.

PCI Express Ekran Karti

Genisletme karti satin almadan once, kartin boyutunun kasaniza uygun olup olmadigi n kontrl edin.
Genisleme kartinin yerine tam olarak oturdugundan emin olun.

Adim

6 IDE ve SATA Aygittlarin Kurulumu

Optik Sürucünun Kurulumu

6-1 DVD-ROM ve CD-ROM gibi optik surucilerinizi kurun. Kasanin onundeki 5,25" surucu yvasi kapaçıni çkarın. Optik surucuyu 5,25" surucu yvasina takin ve vidalar ile sikica tutturun.

Sabit Diskin Kurulumu

6-2 IDE ve SATA sabit surucülerinizi kurun.

Sabit sürücu yu kasanin icindeki bir sürücu yucasina monte edin ve vidalar ile tutturun.

• Bir anakart IDE girisine iki adet IDE sürucübu bölanabilir. Kurulumdan önce, IDE sürucülerinin üzerindeki jumper ayaralarimi (master ve slave) kontrol edin.
• Eger birden fazla sabit sürücu kurulduysa, sistemdeki BIOS ayarlarina girerek sabit sürüculerin onyükleme sirasini ayarlayin.

Adim

7 Kablolarin Dahili Konektörlere Baglanmasi

7-1 IDE/SATA konektörleri ve on panel ses, USB, IEEE 1394 böglantiları, anakartaki dahili konektörlere ve böglanti noktalarina böglayın.
7-2 On panel modulunu (guc dugmesi, yeniden baslatma dugmesi, hoparlorer, sabit disk faaliyet gostergesi ve guc gostergesi vs. kasanin tipine gore degisiklik gosterebilir) kasadan anakarttaki on panel böglantisina (F PANEL) takin.

On Panel Baglantisi

Pim yeri A:

Pim yeri B:

MSG: Mesaj/Guc/UYku LED'i

PWR: Guc LEDi

PW: Guç Düɡmesi

SPEAK: Hoparlör

HD: Sabit Disk Faaliyet LED'i

RES:Yeniden Barangatma Dugmesi

Cl: Kasa Izinsiz Giris Engelleme

Baglantisi

(Not) On panel baglantsinnin pim yerleri modele gore faktiklik gostoferbilir. Asil pim yerleri icin ana martinizin kullanika klavuzuna bakinarin.

Adim

8 Çevre Birimlerinin Baglanması

Kasanin Arka Paneli

Yukaridaki adimlar tamamlaninca, klavye, mouse, ekran gibi cevre birimi aygitları da bilgisayariniza baglayin. Daha sonra guc kablosunu baglayarak bilgisayarinizi acın ve gerekli:tüm yazilmaları:yükleyin.
