Produkttyp	Mainboard
Marke	GIGABYTE
Modell	GA-8I865PE-L
Prozessorsockel	LGA775
Chipset	Intel 865PE
Formfaktor	ATX
Abmessungen	305 x 244 mm
Gewicht	700 g
Erforderliches Netzteil	ATX 24+4 Pin, 350 W empfohlen
Unterstützter Arbeitsspeicher	DDR400, bis zu 4 GB (4 Steckplätze)
Erweiterungssteckplätze	1x AGP 8x, 5x PCI
Speicher	2x IDE Ultra ATA 100/66/33, 2x SATA 1.5 Gb/s
Integrierter Audio	Realtek ALC655, 6-Kanal
Netzwerk	Realtek 10/100 Mbit/s
USB	8x USB 2.0 (4 an der Rückseite, 4 intern)
Hauptfunktionen	Unterstützung für Hyper-Threading, Dual-Channel DDR, GIGABYTE DualBIOS-Technologie
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Feuchtigkeit und Lösungsmittel vermeiden.
Sicherheit	Schutz vor Überspannung, elektrostatischer Entladung (ESD) und Kurzschlüssen.
Ersatzteile und Reparierbarkeit	Älteres Produkt, seltene Teile. Wenden Sie sich an einen Fachhändler oder GIGABYTE für Unterstützung.

Häufig gestellte Fragen - GA-8I865PE-L GIGABYTE

Welchen Prozessortyp kann ich auf dem GA-8I865PE-L installieren?

Dieses Mainboard unterstützt Intel Pentium 4 und Celeron Prozessoren im Sockel LGA775 mit einem FSB von bis zu 800 MHz. Überprüfen Sie die Kompatibilitätsliste auf der GIGABYTE-Website.

Welcher RAM ist kompatibel?

Das Mainboard akzeptiert DDR-Speicher (nicht DDR2) im Dual-Channel-Betrieb. Die Module müssen vom Typ DDR400 (PC3200) oder DDR333 sein, insgesamt bis zu 4 GB.

Wie installiere ich den Prozessor richtig?

Heben Sie den Sockelhebel an, richten Sie das Dreieck der CPU mit dem des Sockels aus, setzen Sie sie vorsichtig ein und senken Sie den Hebel. Drücken Sie niemals den Prozessor gewaltsam in den Sockel.

Kann ich eine SATA-Festplatte mit diesem Mainboard verwenden?

Ja, das GA-8I865PE-L verfügt über zwei SATA-Anschlüsse mit 1,5 Gb/s. Sie können SATA-Festplatten zusätzlich zu IDE-Festplatten anschließen.

Wie konfiguriere ich die Boot-Reihenfolge der Festplatten?

Rufen Sie das BIOS auf (DEL- oder F2-Taste beim Start), gehen Sie zu 'Advanced BIOS Features' oder 'Boot' und stellen Sie die Boot-Reihenfolge der Geräte ein.

Welche Mindestleistung wird für das Netzteil empfohlen?

Es wird empfohlen, ein Netzteil mit mindestens 350 W und guter Qualität zu verwenden, um die Systemstabilität zu gewährleisten, insbesondere mit einer leistungsstarken Grafikkarte.

Wie schließe ich das Frontpanel des Gehäuses an?

Schließen Sie die Kabel des Frontpanels (Power, Reset, LED, Lautsprecher) an den F_PANEL-Anschluss des Mainboards an. Beachten Sie das Handbuch für die genaue Pinbelegung.

Was tun, wenn das Mainboard nach der Installation nicht startet?

Überprüfen Sie, ob alle Kabel richtig angeschlossen sind, der Prozessor korrekt eingesetzt ist, der Speicher kompatibel ist und das Netzteil ausreichend ist. Versuchen Sie, mit minimalen Komponenten zu starten.

Wie aktualisiere ich das BIOS des GA-8I865PE-L?

Laden Sie das neueste BIOS von der GIGABYTE-Website herunter, legen Sie es auf einen USB-Stick oder eine Diskette und verwenden Sie das @BIOS-Dienstprogramm unter Windows oder das integrierte Q-Flash-Tool.

Wo finde ich das vollständige Benutzerhandbuch?

Das PDF-Handbuch ist kostenlos auf notice-facile.com oder auf der GIGABYTE-Website verfügbar. Verwenden Sie bei Bedarf die Übersetzungsfunktion.

BEDIENUNGSANLEITUNG GA-8I865PE-L GIGABYTE

• Die Installationsreihenfolge kann je nach Typ des verwendeten Gehäuses sowie der verwendeten Geräte varieren. Die folgenden Installationsanweisungen betreffen Desktop-Systeme von GIGABYTE und dienen nur als Referenz.
  Schlagen Sieitte ausfuhrliche technische Daten des Motherboards im beigelegten Benutzerhandbuch nach.
• Stellen Sie vor der Installation von Geräten sicher, dass ihre Geräte mit den Anschlüssen Ihr's Computers kompatibel sind.
• Schalten Sie immer vor dem Installieren die Geräte und ihren Computer aus. Trennen Sie den Rechner vom Stromnetz, um Schäden an den Geräten und den Systemkomponenten zu vermeiden.
• Stellen Sie das Computersystem auf eine stabile Unterlage, damit die Installation nicht durch Wackeln beeinträchtigt wird.

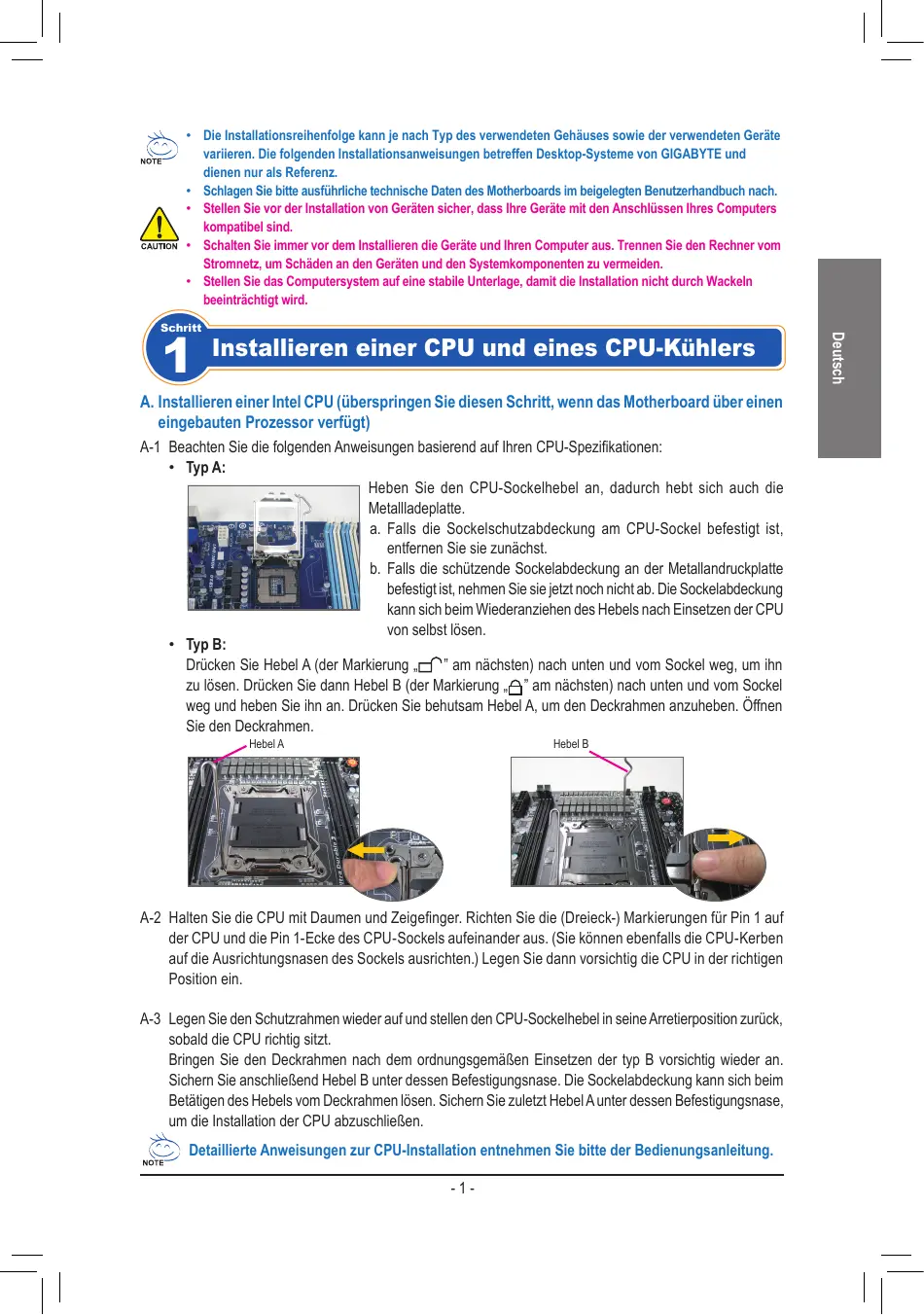

Installieren einer CPU und eines CPU-Kühlers

A. Installieren einer Intel CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen eingebauten Prozessor verfügbar)

A-1 Beachten Sie die folgenden Anweisungen basierend auf ihren CPU-Spezifikationen:

Typ A:

Heben Sie den CPU-Sockelhebel an, dadurch hebts sich auch die Metalladeplatte.

a. Falls die Sockelschutzabdeckung am CPU-Socket befestigt ist, entfernen Sie sie zunachst.
b. Falls die schützende Sockelabdeckung an der Metallandruckplatte befestigt ist, nehmen Sie sie jetzt noch nicht ab. Die Sockelabdeckung kann sich beim Wiederanziehen des Hebels nach Einsetzen der CPU von selbst losen.

Typ B:

Drücken Sie Hebel A (der Markierung „□” am{nachsten) nach unten und vom Sockel weg, um ihn zu losen. Drucken Sie dann Hebel B (der Markierung „ ” am{nachsten) nach unten und vom Sockelweg und haben Sie ihn an. Drucken Sie behutsam Hebel A, um den Deckrahmen anzuheben. Offnen Sie den Deckrahmen.

A-2 Halten Sie die CPU mit Daumen und Zeigefinger. Richten Sie die (Dreieck-) Markierungen für Pin 1 auf der CPU und die Pin 1-Ecke des CPU-Sockels aufeinander aus. (Sie können ebenfalls die CPU-Kerben auf die Ausrichtungsnasen des Sockels ausrichten.) Legen Sie dann vorsichtig die CPU in der richtigen Position ein.
A-3 Legen Sie den Schutzrahen wieder auf und stellen den CPU-Sockelhebel in seine Arretierposition zurück, sobald die CPU richtig sitzt.

Bringen Sie den Deckrahmen nach dem ordnungsgemänen Einsetzen der typ B vorsichtig wieder an. Sichern Sie anschließend Hebel B unter dessen Befestigungsnase. Die Sockelabdeckung kann sich beim Betätigten des Hebels vom Deckrahmen lose. Sichern Sie zuletzt Hebel A unter dessen Befestigungsnase, um die Installation der CPU abzuschlieben.

Detaillerte Anweisungen zur CPU-Installation entnehmer Sieitte der Bedienungsanleitung.

B. Installieren einer AMD CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen eingebauten Prozessor verfügbar)

B-1 Ziehen Sie den CPU-Sockelhebel ganz nach oben. Richten Sie den Pin 1 der CPU (mit einem kleinen Dreieck gekennzeichnet) auf die Dreieck-Markierung am CPU-Sockel aus und legen Sie dann vorsichtig die CPU ein. Stellen Sie safer, dass die Pins der CPU perfect in die Öffnungen passen.
B-2 Wenn die CPU richtig in dem Sockel sitzt, legen Sieitte einen Finger auf die Mitte der CPU, drucken den Sockelhebel nach unten und bringen him in seine Arretierposition zurück.

CAUTION

• Stecken Sie die CPU nicht mit Gewalt in den CPU-Sockel. Die CPU lässt sich nicht einpassen, wenn die Ausrichtung falsch ist. Ändern Sie in diesen Fall die Ausrichtung der CPU.
• Berühren Sie NICHT die Sockelkontakte. Setzen Sie die Schutzabdeckung grundsätzlich wieder auf, wenn keine CPU installiert ist. Dies schützt den Sockel vor Beschädigungen.

C. Installieren des CPU-Kühlers

C-1 Bevor Sie den CPU-Kühler installieren, tragen Sieitte gleichmäßige eine Schicht Wärmeleitpaste auf die Oberfläche der CPU auf. Installieren Sie anschließend den Kühler (siehe Installationsanleitung Ihres CPU-Kühlers).

C-2 Verbinden Sie das Kabel des CPU-Kühlers mit dem Anschluss CPU_FAN auf dem Motherboard, damit der Kühler richtig arbeitet und die CPU vor Überhitzung schützt.

Installieren eines Arbeitsspeichermodulus

Achten Sie auf die korrekte Ausrichtung des Speichermoduls. Drücken Sie die Haltebügel an beiden Enden des Speichersteckplatzes nach außen. Stecken Sie das Speichermodul in den Steckplatz ein. Legen Sie wie links abgebildet ihre Finger auf die obere Kante des Speichermoduls und drücken das Modul nach unten, damit es senkrecht im Speichersteckplatz sitzt. Die Haltebügel an beiden Enden des Steckplatzes rasten ein, wenn das Speichermodul richtig eingesteckt wurde.

Einrichten des Gehäuses/ Installieren des Netzteils

Entfernen SieittewieamBeisieldesGIGABYTEDesktop-Systemszuerst diebeidenseitlichenAbdeckungenunddenoberenDeckelvomGehause, umdasNetzeiluzinstallieren.InstallierenSiedasNetzeianderpassenden

Stelle im Gehäuse, fixieren Sie es mit Schrauben. Platzierung des Netzteils kann je nach Typ des verwendeten Gehäuses varieren.

Damit Ihr System ausreichend Strom erhält, sollenn Sie unbedingt ein hochwertiges Netzteil einsetzen. Wenn Sie ein Netzeil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder{lssst sich nicht starten.

Installieren des Motherboards

Entfern den Sie die ursprüngliche E/A-Blende von der Rückseite des Gehäuses und ersetzen Sie die durch die dem Motherboard beigelegte E/A-Blende. Legen Sie das Motherboard in das Gehäuse ein, wobei die E/A-Anschlüsse auf die E/A-Blende ausgerichtet werden müssen. Richten Sie die Schraubenlocher am Motherboard auf die entsprechenden Befestigungslöcher am Gehäuse aus. Befestigen Sie das

Motherboard mit Schrauben am Gehäuse.

I/O-Blende

Installieren einer Erweitungskarte

Wahlen Sie einen Steckplatz, der ihre Karte unterstützen. Entfern den sie entspruchende Steckplatzblende an der Rückseite des Gehäuses. Stecken Sie dann die Erweiterungskarte in den Steckplatz ein. Fixieren Sie den Bügel der Karte mit einer Schraube an der Gehäuserückwand.

PCI Express Grafikkarte

• Informieren Sie sich vor dem Kauf über die Länge der Karte; überzeugen Sie sich davon, dass sie in das Gehäuse passt.
• Stellen Sie safer, dass die Erweiterungskarte richtig im Steckplatz sitzt.

Installieren der IDE- und SATA-Geräte

6-1 Installieren Sie ihre optischen Laufwerke wie z.B. DVD- oder CD-Laufwerke. Entfernen Sie die Blende des 5,25"-Laufwerkfachs von der Frontseite des Gehäuses. Legen Sie das optische Laufwerk in das 5,25" Laufwerkfach ein und befestigen es mit Schrauben.

Installieren eines optischen Laufwerks

6-2 Installieren Sie ihre IDE- und SATA-Festplatten.
Legen Sie die Festplatte in ein Laufwerkfach innerhalb des Gehäuses ein und befestigen Sie sie mit Schrauben.

Installieren einer Festplatte

• Mit einem IDE-Anschluss am Motherboard können zwei IDE-Geräte verbunden werden. Prüfen Sieitte vor der Installation die Jumpereinstellungen (Master und Slave) an ihren IDE-Geräten.
• Wenn mehr als eine Festplatte installiert ist, rufen Sieitte das System-BIOS-Einstellungenprogramm auf und stellen die Bootreihenfolge der Festplatten ein.

Verbinden der Kabel mit den internen Anschlüssen

7-1 Verbinden Sie Kabel mit den entsprechenden Anschlüssen und Sockel am Motherboard inklusive IDE/ SATA-Anschlüssle, Front-Audio, USB, IEEE 1394 usw.
7-2 Verbinden Sie das Front Panel-Modul (es besteht je nach Gehäusedesign aus einer Strom-LED, einer Festplattenaktivitäts-LED, einem Laufsprecher, einem Reset-Schalter, einem Stromschalter usw.) am Gehäuse mit dem Front Panel-Anschluss (F PANEL) am Motherboard.

Front Panel-Anschluss

Pinbelegung A:

Pinbelegung B:

MSG: Meldung-/Betrieb-/Ruhezustand-LED

PWR: Betriebsanzeige-LED

PW: Stromschalter

SPEAK: Lautsprecher

HD: Festplattenaktivitäts-LED

RES: Reset-Schalter

Cl: Gehäuse offen-Anschluss

Hinweis: Die Pinbelegung der Frontblendenanschlüsse kann je nach Modell abweichen.itte entnehmen Sie die tatsächliche Pinbelegung der jeweiligen Motherboard-Bedienungsanleitung.

Verbinden der Peripheriegeräte

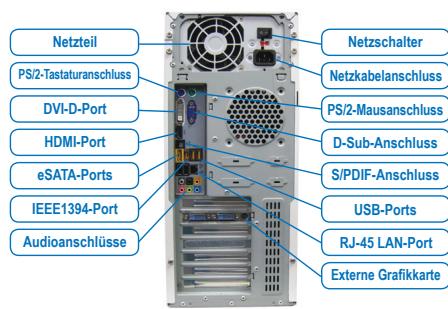

Gehäuserückwand

Nachdem die obigen Schritte ausgeführrt wurden, schreiben Sieitte die Peripheriegeräte wie z.B. Tastatur, Maus, Monitor usw. an den Computer an. Schreiben Sie abschiedeND den Computer and das Stromnetz an, schalten das System ein und installieren Sie benöttige Software.
