Typ produktu	Chytrá ambientní lampa
Značka	Philips
Model	LivingColors Conic Clear
Napájení	Síťový adaptér 110-240 V ~ 50 Hz, výstup 18,5 V 0,83 A
Spotřeba elektrické energie	Až 15,4 W
Dálkové ovládání	Bezdrátové RF 2,4 GHz, baterie 3× AAA alkalické
Hlavní funkce	Výběr barvy pomocí kolečka, nastavení sytosti a jasu, automatické střídání barev, ukládání 3 atmosfér
Konektivita	SmartLink – kompatibilita s ostatními lampami LivingColors a produkty Philips LivingWhites
Počet ovládaných lamp	Až několik (v závislosti na dosahu)
Určeno k použití	Domácí, pouze do interiéru
Provozní teplota	0 °C až 40 °C
Skladovací teplota	-25 °C až 60 °C
Relativní vlhkost	5 % až 95 % bez kondenzace
Údržba a čištění	Před čištěním odpojte; používejte měkký suchý hadřík; nepoužívejte čisticí prostředky
Bezpečnost	Neotvírejte výrobek; vyhýbejte se vlhkosti; používejte pouze dodaný adaptér; uchovávejte mimo dosah dětí
Záruka	2 roky, při dodržení podmínek použití a předložení dokladu o koupi
Likvidace	Dodržujte místní předpisy; před likvidací vyjměte baterie; baterie odevzdejte ve sběrném místě

Často kladené otázky - LivingColors Conic Clear PHILIPS

Moje lampa LivingColors se nerozsvítí. Co dělat?

Nejprve zkontrolujte spojení napájecího kabelu s lampou a síťovou zásuvkou. Odpojte a znovu připojte kabel. Pokud lampa několikrát změní barvu, než zhasne, použijte dálkové ovládání k jejímu opětovnému zapnutí.

Lampa nereaguje na dálkové ovládání. Jak tento problém vyřešit?

Zkontrolujte baterie v dálkovém ovládání: musí být správně vloženy a nabity. V případě potřeby je vyměňte. Pokud problém přetrvává, znovu připojte dálkové ovládání k lampě podle postupu v části 3 manuálu.

Tlačítka dálkového ovládání blikají, i když jej nepoužívám. Co tento jev znamená?

To znamená, že baterie v dálkovém ovládání jsou (téměř) vybité. Vyměňte je za nové alkalické baterie AAA.

Nedaří se mi spustit režim automatického střídání barev. Proč?

Ujistěte se, že váš prst zůstává v kontaktu s kolečkem barev, když provádíte celý kruh. Pokud dálkové ovládání pohyb nerozpoznalo, opakujte operaci.

Mohu připojit LivingColors k časovači?

Ano, můžete použít externí časovač (není součástí dodávky). LivingColors obnoví poslední vybrané nastavení (pevná barva nebo automatický režim). Ujistěte se, že toto poslední nastavení není "vypnuto".

Jak připojit další lampy k dálkovému ovládání?

Přibližte dálkové ovládání k lampě, podržte tlačítko "I", dokud lampa třikrát neblikne a poté rychle nezeleně. Lampa musí mít logo SmartLink. Pro odpojení podržte tlačítko "0".

Jak uložit světelnou atmosféru?

Nastavte požadovanou barvu, sytost a jas, poté podržte jedno ze tří tlačítek atmosféry, dokud neuslyšíte pípnutí. Vaše atmosféra je pak uložena.

Mohu používat druhé dálkové ovládání se stejnými lampami?

Ano, dálková ovládání LivingColors nebo LivingWhites s logem SmartLink lze připojit. Resetujte nové dálkové ovládání (tlačítko RESET), poté současně stiskněte "I" na obou dálkových ovládáních, dokud neuslyšíte pípnutí.

Jaké baterie použít pro dálkové ovládání?

Použijte 3 alkalické baterie AAA (typ LR03). Dodržujte polaritu uvedenou v přihrádce.

Jak čistit lampu LivingColors?

Odpojte síťový adaptér. Lampa, dálkové ovládání a adaptér čistěte pouze měkkým suchým hadříkem. Nikdy nepoužívejte čisticí prostředky, rozpouštědla nebo abrazivní přípravky.

NÁVOD K OBSLUZE LivingColors Conic Clear PHILIPS

CS

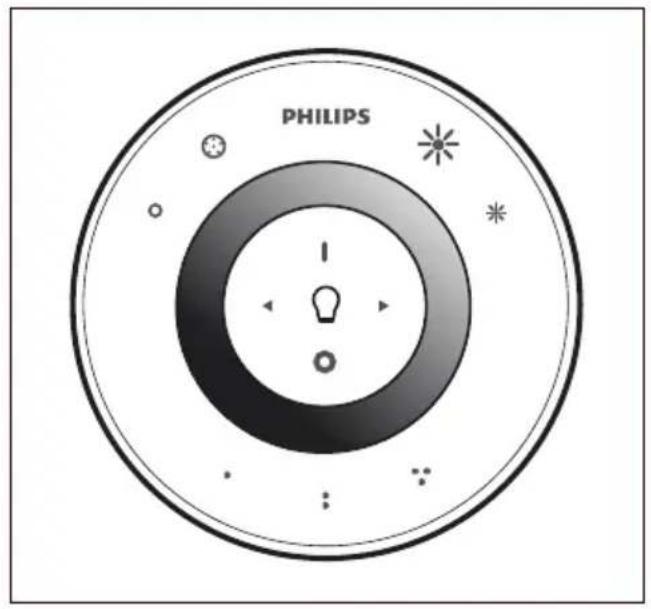

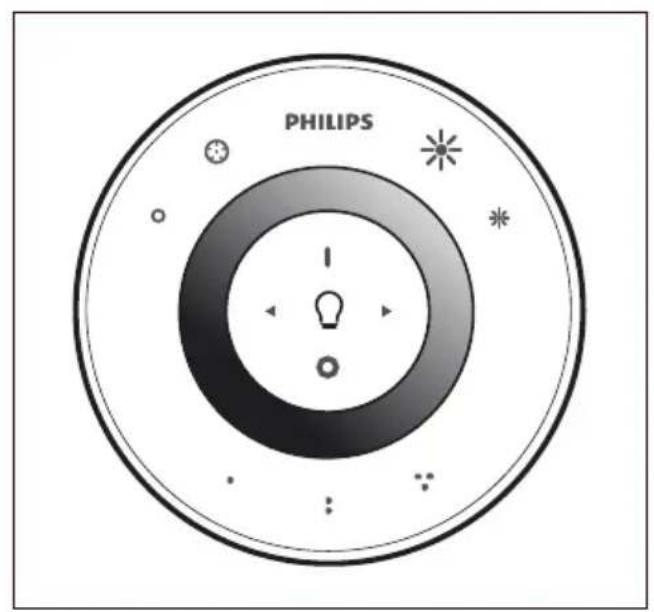

Dálkový ovladač

Výběr světla
Off / On

Výběr barvy

Zvýšení sytosti Snížení sytosti

Větší ztlumení Menší ztlumení

Tlačítka scény

SK

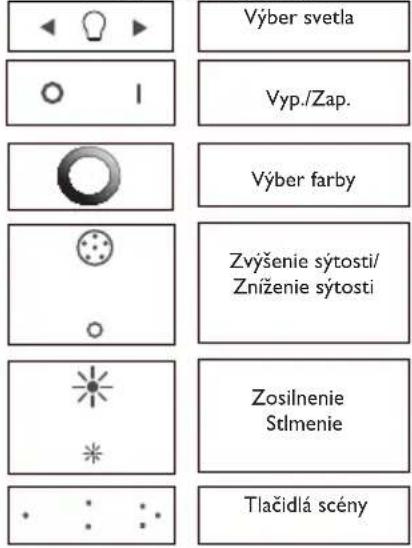

Dial'kové ovládanie

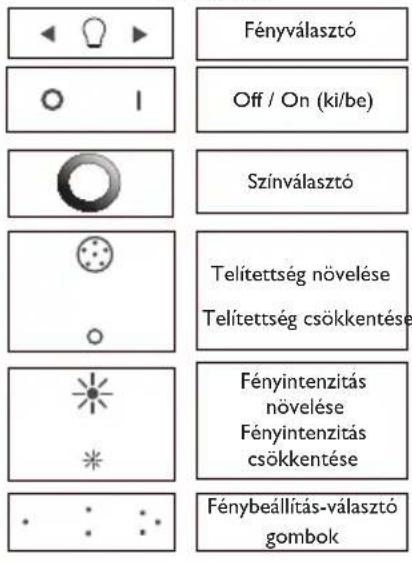

HU

Távvezérlő

Pokyny pro použití svítidla LivingColors

Pokyny pro použití svítidla LivingColors

Děkujeme, že jste si zakoupili svítidlo LivingColors od společnosti Philips!

Svítidlo LivingColors bylo speciálně navrženo tak, aby u vás doma pomocí barevného světla vytvářelo vaše vlastní prostředí.

Před prvním použitím svítidla LivingColors si pozorně přečtěte tuto příručku a uschovejte ji pro další použití. Dodržení pokynů vám umožní vychutnat si plnou funkčnost svítidla LivingColors společnosti Philips.

Pozor:

• Opatrně vyjměte součásti z balení.
• Zkontrolujte, zda se v balení nacházejí všechny části.

Tato příručka vám pomůže...

I. Začít
2. Vytvořit vlastní prostředí pomocí svítidla LivingColors
3. Propojit svítidla LivingColors s dalšími výrobky Philips LivingAmbiance
4. Odpovědět na často kladené dotazy
5. Získat další podporu

I. Začínáme:

• Posunutím tlačítka na zadní straně dálkového ovladače otevřete přihrádku na baterie. Vložte 3 baterie typu AAA (póly + a - umístěte tak, jak je znázorněno na obrázku).
• Umístěte svítidlo LivingColors na vybrané místo na rovný a stabilní povrch.
• Nasměrujte svítidlo LivingColors na stěnu (optimální vzdálenost je 50 cm), zasuňte do lampy zástrčku a poté zapojte šňůru do síťové zásuvky.

2. Vytvořte si své vlastní prostředí:

Dotkněte se požadované barvy na barevném kolečku. Pohybem prstu po barevném kolečku nastavte barvu.

• Změna sytosti barev (přidání bílé do aktuální barvy). Hlubších barev dosáhnete stisknutím tlačítka zvýšení sytosti. Stisknutím tlačítka snížení sytosti dosáhnete pastelovějších barev. Pokud budete opakovaně tisknout tlačítko snížení sytosti, nakonec dosáhnete bílé barvy.
• Ztlumení. Zvýšení nebo snížení intenzity světla pomocí tlačítek pro ztlumení.
• Nastavení automatické změny barev. Přejed'te prstem po barevném kolečku (jeden plný kruh) a krátce stiskněte symbol „I“ („Zapnuto“); svítidlo LivingColors se poté přepne do režimu automatické změny barev a svítidlo začne automaticky měnit barvy.

Je možné upravit rychlost, s jakou dochází ke střídání barev. Rychlost lze upravit po směru hodinových ručiček, a to od rychlé (tmavě modrá barva na barevném kolečku) po pomalou (fialová). Klepnout lze kdekoli na barevném kolečku. V režimu automatické změny barev lze též nastavit sytost a jas barev.

Chcete-li svítidlo přepnout zpět do režimu stálé barvy, přejedte znovu prstem dokola po barevném kolečku a stiskněte tlačítko „0“. Případně můžete svítidlo LivingColors vypnout „0“ a znovu zapnout „l“.

- Pokud se vám určité nastavení světla líbí (například mírně ztlumené červené světlo), můžete uložit tuto scénu pro snadné použití: stiskněte a podržte jedno z tlačítek scény, dokud se neozve zvukový signál dálkového ovladače. Nyní se scéna uloží pod stisknutým tlačítkem scény. Takto lze uložit i určitou rychlost režimu automatické změny barev.

Světla můžete dále upravovat podle přání. Kdykoli se budete chtít vrátit k uložené scéně, stačí stisknout tlačítko scény, které jste stiskli během ukládání dané scény. Toto tlačítko scény se krátce rozsvítí na znamení, že je scéna vybrána, a svítidlo LivingColors se zapne podle uložených nastavení.

Je možné uložit 3 scény (jednu pod každým tlačítkem scény).

Krátkým stisknutím tlačítka „0“ (vypnuto) svítidlo LivingColors vypnete. Svítidlo LivingColors si bude pro příště pamatovat poslední nastavení. Chcete-li svítidlo znovu zapnout, stiskněte tlačítko „l“ (zapnuto).

3. Propojit svítidla LivingColors s dalšími výrobky Philips LivingAmbiance

K dálkovému ovladači svítidla LivingColors lze připojit různé výrobky řady Philips LivingAmbiance. Takto budete moci nastavit všechny připojené výrobky současně nebo každý z nich zvlást' – to vše pomocí jediného dálkového ovladače.

1. K tomuto dálkovému ovladači můžete připojit více svítidel LivingColors společnosti Philips. Většina svítidel LivingColors společnosti Philips s tímto dálkovým ovladačem spolupracuje: pouze zkontrolujte, zda je svítidlo LivingColors, které chcete připojit, označeno logem SmartLink. K tomuto dálkovému ovladači lze připojit všechny výrobky označené logem SmartLink.

Chcete-li přidat svítidlo LivingColors od společnosti Philips k dálkovému ovladači, přineste dálkový ovladač do blízkosti daného svítidla. Poté stiskněte a podržte tlačítko „l“. Svítidlo třikrát blikne. Podržte tlačítko „l“, dokud se z dálkového ovladače neozve zvukový signál. Svítidlo krátce blikne zeleně. Nyní je připojeno k dálkovému ovladači a zapne se podle posledního nastavení.

U svítidla LivingColors s barevným a bílým světlem od společnosti Philips nezapomeňte připojit také bílé světlo. Postup připojení je stejný jako u výrobků řady LivingWhites (viz popis v bodě 2).

Chcete-li svítidlo LivingColors od dálkového ovladače odpojit, přineste dálkový ovladač do blízkosti daného svítidla. Potom stiskněte a podržte tlačítko „0“. Svítidlo třikrát blikne. Podržte tlačítko „0“, dokud se z dálkového ovladače neozve zvukový signál. Nyní svítidlo postupně přestane svítit.

1. K tomuto dálkovému ovladači je možné připojit také výrobky LivingWhites společnosti Philips (zástrčky, úsporné zářivky a svítidla). Chcete-li přidat výrobek LivingWhites společnosti Philips, přineste dálkový ovladač do blízkosti tohoto výrobku. Potom stiskněte a podržte tlačitko

„l“. Svítidlo třikrát blikne. Podržte tlačítko „l“, dokud se z dálkového ovladače neozve zvukový signál a svítidlo dvakrát rychle neblikne. Nyní je připojeno k dálkovému ovladači a zapne se podle posledního nastavení.

Chcete-li výrobek LivingWhites od dálkového ovladače odpojit, přineste dálkový ovladač do blízkosti daného výrobku. Potom stiskněte a podržte tlačítko „0“. Svítidlo třikrát blikne. Podržte tlačítko „0“, dokud se z dálkového ovladače neozve zvukový signál. Nyní svítidlo postupně přestane svítit.

1. Tento dálkový ovladač lze připojit také k dalšímu dálkovému ovladači z řady Philips LivingAmbiance. K vašemu dálkovému ovladači je možné připojit jakýkoli dálkový ovladač svítidla LivingColors nebo LivingWhites označeného logem SmartLink. Díky připojení dalšího dálkového ovladače budete moci stejná svítidla ovládat dvěma různými dálkovými ovladači. Mohli byste například u stejných svítidel vytvořit šest různých světelných scén: tři na jednom dálkovém ovladači a tři na druhém. Chcete-li přidat další dálkový ovladač LivingColors nebo LivingWhites, postupujte následovně:

a. Resetujte dálkový ovladač, který chcete přidat: otevřete přihrádku na baterie a na několik sekund stiskněte tlačítko RESET (např. kancelářskou sponkou). Ujistěte se, že jsou vloženy baterie. Dálkový ovladač přehraje zvuk na znamení, že bylo provedeno resetování.

b. Přidržte resetovaný dálkový ovladač blízko současného dálkového ovladače. Stiskněte tlačítko „l“ na obou dálkových ovladačích, dokud nepřehrají zvuk. Nyní jsou dálkové ovladače připojeny, także můžete připojit stejná svítidla k novému dálkovému ovladači a ovládat všechna svítidla jedním i druhým ovladačem.

c. Pokud přidáváte kulatý ovladač, můžete ho nyní také kopírovat: je možné ho ihned připojit ke stejným svítidlům, k nimž je připojen váš původní dálkový ovladač. Chcete-li dálkový ovladač kopírovat, použijte postup uvedený v bodě b.

Jakmile k dálkovému ovladači svítidla LivingColors společnosti Philips připojíte jedno nebo více svítidel, můžete ovládat všechna tato svítidla současně nebo každé zvlášť.

Chcete-li ovládat jedno svítidlo, je nutné ho vybrat (upozorňujeme, že u svítidla LivingColors s barevným a bílým světlem je třeba vybrat

zvlášť barevné a bílé světlo). Můžete to provést jedním z tlačítek pro výběr světla. Když stisknete a podržíte jedno z tlačítek pro výběr světla, vybrané svítidlo začne blikat. Pokud se nejedná o svítidlo, které chcete upravit, tlačítko uvolněte a stiskněte znovu: začne blikat další svítidlo. Až vyberete požadované svítidlo, rozsvítí se indikátor výběru světla na dálkovém ovladači (ve tvaru žárovky). To znamená, že nyní můžete upravit pouze toto svítidlo.

Pokud není vybráno žádné světlo (indikátor výběru světla je vypnutý), všechny provedené úpravy se použijí na všechna světla připojená k dálkovému ovladači (můžete například současně ztlumit všechna světla v místnosti).

Jestliže se vám líbí určitá kombinace nastavení světla různých svítidel, můžete ji rovněž uložit jako scénu. Použijte postup uvedený v části 2 této příručky.

• Svítidlo LivingColors nesvítí
o Zkontrolujte připojení šňůry ke svítidlu.
Zkontrolujte, zda je zástrčka řádně zasunuta v síťové zásuvce.
o Vytáhněte napájecí šňůru a znovu ji zapojte. Pokud svítidlo LivingColors vystřídá několik barev a poté se vypne, znovu je zapněte dálkovým ovladačem.

• Svítidlo LivingColors nereaguje na dálkový ovladač
  o Zkontrolujte baterie v dálkovém ovladači. Baterie by měly být v dálkovém ovladači a měly by být ve správné pozici (+ a -). Jestliže dálkový ovladač stále nefunguje, zkuste vyměnit baterie.
  o Dálkový ovladač propojte se svítidlem LivingColors podle postupu v části 3.1 této příručky.

• Po použití dálkového ovladače blikají tlačítka
o To znamená, že baterie v dálkovém ovladači jsou (téměř) vybité a je třeba je vyměnit.

- Nemohu spustit režim automatické změny barev

o Možná, že dálkový ovladač nerozpozná vaše „přejetí“ po svítidle. Opakujte postup a ujistěte se, že máte během pohybu v celém kruhu prst na barevném kolečku

o Chci připojit svítidlo LivingColors k časovači. Je to možné?
o Ano. Svítidlo LivingColors od společnosti Philips lze použít s časovačem (není součástí dodávky). Pokud se svítidlo LivingColors zapne pomocí časovače, použije poslední nastavení (režim stálé barvy nebo režim automatické změny barev). Ujistěte se, že poslední nastavení není „vypnuto“.

• K dálkovému ovladači svítidla LivingColors nelze připojit další svítidla
  o Ujistěte se, že výrobek, který chcete připojit, je označen logem SmartLink. K tomuto dálkovému ovladači lze připojit pouze výrobky označené logem SmartLink.
  o Zkuste zopakovat postup uvedený v části 3 této příručky. Zkontrolujte, zda jsou slyšet popisované zvukové signály a zda svítidlo bliká podle popisu.

• Moje otázka zde není uvedena
o Obraťte se na společnost Philips s žádostí pomoc (viz část 5 „Další podpora“).

5. Další podpora

Pro informace a v případě jakýchkoliv problémů navštivte web společnosti Philips na adrese www.philips.com nebo se obraťte na kontaktní středisko společnosti Philips Lighting na bezplatné lince: 00800-PHILIPSL nebo 00800-74454775

Záruka:

Dvouletá záruka společnosti Philips je platná, pokud byl výrobek používán v souladu s tímto návodem k použití a k účelu, k jakému byl vyroben. Nárok bude uznán po předložení původního dokladu o nákupu (faktura, účtenka nebo příjmový doklad), který obsahuje datum nákupu, jméno prodejce a popis výrobku.

Záruka společnosti Philips je neplatná, jestliže:

• Na dokladu o nákupu nebo popisu výrobku bylo cokoliv změněno, přeškrtnuto, smazáno nebo učiněno nečitelným.
• K chybám došlo v důsledku poškození, chybného připojení nebo nesprávného použití.
• Závada je způsobena extrémními okolnostmi, které nesouvisí s přístrojem, jako například bleskem, zatopením, ohněm, nesprávným použitím nebo z nedbalosti.
• Svítidlo LivingColors bylo otevřeno nebo rozebráno.

Čištění a údržba:

Vyjměte zástrčku ze síťové zásuvky.

Svítidlo LivingColors, dálkový ovladač a adaptér by měly být čištěny pouze suchým a měkkým hadříkem. Předejdete tak poškrábání.

Nepoužívejte čisticí prostředky.

Bezpečnostní pokyny:

Svítidlo LivingColors a síťovou šňůru chraňte před tekutinami a vlhkostí.

• Svítidlo LivingColors je určeno pouze pro vnitřní použití. Nepoužívejte jej na vlhkých místech, např. v koupelně nebo venku.
  • Svítidlo LivingColors není hračka určená dětem.
• Neumist'ujte svítidlo na horký povrch
  • Z bezpečnostních důvodů a podle záručních podmínek nesmí dojít k otevření svítidla LivingColors.
• Používejte pouze dodaný adaptér: použití jiného adaptéru může způsobit poškození svítidla LivingColors.

Životní prostředí:

Jestliže se budete zbavovat zařízení, zbavte se jej podle pokynů místních úřadů. Před likvidací vyjměte z dálkového ovládání baterie. Nevyhazujte baterie společně s běžným domácím odpadem. Baterie je třeba odevzdat na oficiálním sběrném místě nebo prodejci výrobků společnosti Philips. Takto budou baterie zlikvidovány způsobem šetrným k životnímu prostředí.

Specifikace zásuvky:

AC adaptér

Model: EADP-10EB C (typ pro Evropu)

EADP-10EB D (typ pro Velkou Británii

+ Singapur)

EADP-10EB E (typ pro Austrálii)

Vstup: 110–240 V \~ 0,3 A 50 Hz

Výstup: 18,5 V 0,83 A

Spotřeba energie svítidla: až 15,4 W

Dálkový ovladač:

Baterie: 3 x alkalická baterie Philips Powerlife AAA LR03, 1,5 V.

Technické údaje o bezdrátovém prěnosu:

Frekvenční pásmo bezdrátového rádiového režimu:

2405–2475 MHz

Protokol bezdrátové komunikace: IEEE 802.15.4)

Provozní kanály: kanály 11, 15, 20 nebo 25

Údaje o prostředí:

Teplota (provoz): 0...40 °C

Teplota (skladování): -25...60 °C

Relativní vlhkost: 5...95 % bez kondenzace

SK Návod na použitie svietidla LivingColors

Návod na použitie svietidla LivingColors

Ak chcete pridat' svietidlo Philips LivingColors k dial'kovému ovládaniu, umiestnite ovládanie do blízkosti svietidla, potom stlačte a podržte tlačidlo „l“. Svetidlo 3-krát zabliká. Podržte tlačidlo „l“, až kým nebudete počuť pípnutie z dial'kového ovládania a neuvidíte svietidlo krátko bliknúť nazeleno. Svetidlo je teraz pripojené k dial'kovému ovládaniu a prepne sa na svoje posledné nastavenie v zapnutom režime.

Ak by ste chceli odpojit' svietidlo LivingColors od dial'kového ovládania, umiestnite dial'kové ovládanie do jeho blízkosti, potom stlačte a podržte tlačidlo „0“. Svietidlo 3-krát zabliká. Podržte tlačidlo „0“, až kým nebudete počut'

pípnutie z dial'kového ovládania. Svietidlo potom pomaly zhasne.

Ak by ste chceli odpojit' výrobok LivingWhites od dial'kového ovládania, umiestnite dial'kové ovládanie do jeho blízkosti, potom stlačte a podržte tlačidlo „0“. Svetidlo 3-krát blikne. Podržte tlačidlo „0“, až kým nebudete počuť pípnutie z dial'kového ovládania. Svetidlo potom pomaly zhasne.

4. Často kladené otázky

Ako postupovat', ak...

• Svetidlo LivingColors nesvieti
o Skontrolujte pripojenie kábla ku svietidlu. Skontrolujte, či je zástrčka správne zapojená v elektrickej zásuvke.
o Odpojte napájací kábel a opät' ho pripojte. Ak svietidlo LivingColors niekol'kokrát zmení farbu a potom sa vypne, pomocou dial'kového ovládania ho opät' zapnite.

- Svetidlo LivingColors nereaguje na dial'kové ovládanie

o Prepojte dial'kové ovládanie so svietidlom LivingColors podl'a postupu v časti 3.1 tohto návodu.

- Nemožno spustit režim s automatickým prepínaním farby

- Chcel(a) by som pripojit' svietidlo LivingColors k časovaču. Je to možné?

• Moja otázka tu nie je uvedená

Vytiahnite sieťový adaptér zo zásuvky.

Aby nedošlo k poškriabaniu, svietidlo LivingColors, dial'kové ovládanie a adaptér čistite len jemnou a suchou tkaninou.

Bezpečnostné pokyny:

Adaptér a svietidlo LivingColors uchovávajte mimo dosahu tekutín a vlhkosti.

Technické údaje sieťového adaptéra:

Siet'ový adaptér

Model: EADP-10EB C (typ pre EÚ)

Výstup: 18,5 V 0,83 A

Spotreba energie svietidla: max. 15,4 W

Dial'kové ovládanie:

Batérie: 3 x Philips Powerlife alkalické AAA LR03, 1,5 V.

Frekvenčné pásmo bezdrôtového režimu RF: 2405\~2475 MHz

Relativna vlhkost: 5...95 % bez kondenzácie

HU

Izhod: 18,5 V 0,83 A

Poraba energije svetila: do 15,4 W

- Vždy postupujte podle návodu, zajistite tak správnou bezpečnou instalaci a funkci svítidla.

- Před instalací, údržbou nebo opravou vždy vypněte přivod el. proudu

- Nevite- li si rady, obrattie se na elektrikáře nebo se informujte v prodejně, kde jste výrobek zakoupili. Zajistěte, aby instalace svítidla

odpovidala předpisům. V některých zemích může svítidla instalovat pouze kvalifikovaný elektrikář (např. Německo).

- Šroubky ve svorkovnici vždy pevně dotáhněte.

- Před instalaci zjistěte význam barevného značení vodičů: modrý – N, hnědý nebo čemý – F. Při třídě

krytí 1.-žluto zelený - ochranný zemnící

- Toto nástěnné svítidlo instalujte mimo dosah děti

- Při instalaci svítidla na kovový povrch musí být tento povrch dostatečně odizlován a uzemněn.

- Interiérová svitidla čistěte suchou prachovkou. Nepouživejte rozpouštědla, ani brusné čistici prostředky. Dbejte na to, aby se tekutiny nedostaly na elektrické součásti.

- Vždy mějte na paměti technické specifikace svířidla. Ty jsou vyznačeny pomocí obrázků na identifikacním štítku v části A návodu k použití

POZOR: Zde naleznete vysvětlení všech obrázkú s jejich čiselným kódem:

01- Pouze pro vnitřní použití

02- Svitidlo není vhodné pro instalaci v koupelnách (zde je nutno posuzovat umistění vzhledem k jednotlivým zónám).

03- Svitidlo může být připevněno na běžně hořlavé plochy.

Vestavná svltidla v žádném připadě nezakrývejte izolačním nebo podobným materiálem.

04- Tento výrobek není vhodný pro přímou montáž na hořlavé povrchy.

05- Svítidlo může být kryto izolačním materiálem.

06- Svítidlo je vhodné jen pro montáž na strop.

07- Svítidlo je vhodné jen pro montáž na stěnu

08- Svítidlo je vhodné pro montáž na stěnu i strop.

09- Minimální vzdálenost svítidla od osvětlovaných objektů musí být dodržena.

10- IPX1 Svítidlo je chráněno proti kapající vodě

11- IPX3: Svítidlo může být vystaveno dešti (Kapky vody dopadaji pod úhlem max. 60° k vertikální ose).

12- IPX4: Svitidlo je zabezpečeno profi vniknutí vody (může být stříkáno proudem vody z jakéhokoliv směru 360°).

13- IPX5: Svítidlo je chráněno pro tryskající vodě

14- IPX7: Svítidlo je vhodné pro instalaci do země

15- IPX8: Stupeň kryti před vniknutím vody při trvalém ponoření pod tlakem.

16- IP5X: Svítidlo je chráněno proti prachu

17- IP6X: Svítidlo je prachotěsné

18- Rozbitá nebo prasklá krycí (bezpečnostní) sklíčka ihmed vyměňte za nová. Používejte výhradně originální dily.

19- Trida kryti I. Svitidlo má svorku pro uzemnění - ochranný vodič musí být připojen na svorku cznačenou

20- Třída kryti II. Svilídlo má dvojitou izolaci – není třeba uzemňoval

21- Třída krytí III. Nízkonapět'ové svítidlo 12V.

22- Stáhněte izolaci z vodiče, tak jak je naznačeno v diagramu

23- Zemnící vodič musí být vždy delší než ostatní vodiče.

24- Dodané návleky s vysokou tepelnou odolnosti přetáhněte přes odzolované části přivodních vodičů.

25- K připojení svitidla k hlavnímu okruhu použijte kabel s teplotní odolnosti.

26- Svítidlo lze připojit jen na samostatný přívod

27- X - zapojení: v připadě poškození vodiče, musi být tento vyměněn za vodič stejného typu.

Y- zapojení: v případě poškození vodiče, musi být tento, kvůli možnému riziku vyměněn pouze výroboem, nebo odbomíkem.

Z- zapojení: vodič nemúže být vyměněn.

28- MAX. ...W : žárovky pro toto svítidlo nesmí mít vyšší než předepsaný výkon.

29- Svítidlo je vhodné jen pro reflektorové žárovky

30- Svitidlo je vhodné jen pro vyznačený světelný zdroj.

31- Svítidlo není vhodné pro vyznačený světelný zdroj.

32- Přípustné je použití výhradně běžné žárovky s průměrem 60mm. Žárovka o průměru 45mm nesmí být u lohoto typu svitickla použita

33- Použivejte pouze žárovku GLOBE s vyznačeným. Nikdy nepoužívejte standartní žárovku.

34- Pro tento výrobek jsou vhodné pouze svíčkové žárovky.

35- Nepoužívejte žárovky "chladný paprsek" (cool-beam) pro toto svitidlo.

36- Svitidlo je vhodné jen pro použití bezpečnostní žárovky nebo nizkotlaké žárovky. Bezpečnostní sklíčko není nutné

37- Lineámích halogenových žárovek ani dvoukolikových halogenových žárovek se nedotýkejte holými prsty.

38- Svitidlo je vybaveno pojstkou. Jestliže je svitidlo po výměně žárovky mimo provoz, je třeba vnitřní pojistku vyměnit. Pokud by došlo

ke kontaktu s vnitřním vodičem, opravu by mél provést kvalifikovaný elektrikář.

39- Svitidlo je možné ovládat stmívačem, pokud není použit PLCE zdroj (úspomá jednopaticová zářvka)

40- Svitidlo je vybaveno bezpečnostním transformátorem. Je-li nutné transformátor vyměnit, pak jen za takový, který má shodné specifikace s transformátorem originálním.

41- Svítidlo pro nešetrné použití

42- Svitidlo s možnosti nastavení času a citivosti. Minimum a maximum je zobrazeno na ikonoe v části A.

43- Svítidlo může být umístěno do maximální výšky 6 metrů

44- K dosažení optimální funkce je nutné umístit svítídlo do výšky udané na ikonce. Maximální a minimální dosah senzoru je těž uveden na ikonce v části A.

45- Standardní úhel pokrytí senzorem je uveden ve stupních na ikonce.

46- Toto svíticlo má být umístěno horizontalně. Pro delší životnost žárovky nepřekračujte úhel 4 stupně.

47- Při instalaci dejte pozor, abyste vrtáním nepoškodili vodiče ve zdech nebo stropu.

48- Je-li svítidlo montováno na stropní nebo nástemnu krabici je nezbytné tuto nejdrive opatrit víckem.

49- Dbejte na to,aby nedošlo ke skripnuti nebo pretocení vodicu mezi svítidlem a povrchem, na který je montováno.

50- Svítidlo je vhodné pro "zrcadlovou" žárovku.

51- Části svítidla se zahrívají.

52- Tento výrobek není vhodný pro děti mladší 14-ti let.

Toto svitidlo – stejně jako všechna ostatní z naši kolkece – bylo navřženo, vyrobeno a testováno v souladu s nepřísnějšími evropskými bezpečnostními předopist (EN 60.598 €). Na výrobní vady a vady materiálu poskytuje výrobce záruku 2 roky u interiérových a 2 roky (pokud na obalu není uvedeno jnak) u venkovních svítickel. Rozbitlé sklo, vybitlé balene a světelný zdroj (zárovka) nejsou předmětem poskyotvaných záruk. Na jakékol poškození osvěřlení způsobené jeho užíváním v extrémních podminkách (např. v oblastí mořského pobreží, v průmyslových zónách či zaždodenním kontakdom s organičký mnojvem... ) se nevztahuje zráuční lhúta. Záruka začná dnem koupě výrobku. Pro její uplavnění je nutno předčit účtenku (pokladní blok)- doklad o koupí. Záruka se nevztahuje na výrodky, které nebyly instalovány podle návodu, bvy opravovány či upravovány. Výrobce těž nepříjmá odpovědnost za škody způsobení nesprávným používámí či nevhnodnou instalaci svítibla.

Vyhrazuieme si právo na změny designu a technických specifikacích.

RADÍ AKO SPRÁVNE POUŽÍVAT' SVIETIDLÁ - ČASŤ B

• Vždy postupujte podl'a návodu, zaistite tak správnu a bezpečnú inštaláciu a funkciu svietidla.

POZOR: Tu nájdete vysvetlenie všetkých obrázkov s ich čiselným kódom:
