MODE D'EMPLOI ARNU76GB8A2 LG

• No selecciona la temperatura de la habitación, sino la temperatura del aire de salida.

9 • Muestra sólo la temperatura de la habitación detectada por el mando a distancia. • No hay control de la temperatura de la habitación. • En el caso de la unidad de entrada de aire, muestra sólo la temperatura alrededor del mando a distancia. 14. Botón ajuste/cancelar 15. Botón Salir

12. Botón de control de dirección del flujo de aire horizontal (opcional)

Utilizado para configurar la dirección horizontal deseada del flujo de aire. 13. Temporizador y botón de ajuste temporal Utilizados para configurar el tiempo de inicio o detener el funcionamiento y activar el modo de reposo. 14. Botón de comprobación de temperatura ambiente Utilizado para comprobar la temperatura ambiente. 15. Botón alternador entre ˚C/˚F Utilizado para cambiar la lectura de temperatura de Centígrados a Fahrenheit. 16. Botón reset • ¿Están obstruidos los respiraderos de entrada y salida de aire de la unidad interior?

El aire acondicionado funciona con mucho ruido.

• Un ruido semejante al agua corriendo. -Este es el sonido del freón que fluye dentro de la unidad de aire acondicionado. • Un ruido semejante al del aire comprimido expulsado a la atmósfera. -Este es el sonido del agua durante la deshumidificación que se efectúa dentro de la unidad de aire acondicionado.

Parece que hay una fuga de condensación del aire acondicionado.

El aire acondicionado no funciona durante los 3 minutos siguientes a su puesta en marcha.

Avant de le faire fonctionner....6

Commande à Distance 7

Entretien et Maintenance9

Avant d'appeler le service Technique11

Vous les trouverez sur la plaque signalétique située sur le côté de chaque unité. Nom du Distributeur: Date d’achat ■ Agrafez votre reçu à cette page au cas où vous en auriez besoin pour démontrer la date d'achat du produit ou pour avoir droit à la garantie.

LISEZ CE MANUEL Vous trouverez à l’intérieur de ce manuel beaucoup de conseils utiles sur la façon d’utiliser et d’entretenir correctement votre climatiseur. Quelques petites mesures préventives vous permettront d’épargner beaucoup de temps et d’argent pendant la durée de vie de votre climatiseur. Vous trouverez beaucoup de réponses aux problèmes les plus fréquents dans le tableau du guide de dépannage. Si vous passez en revue notre Guide de

Dépannage d'abord, il se peut que vous n’ayez pas du tout besoin d’appeler le Service Après-Vente.

• Contactez le service technique agréé pour la réparation ou l'entretien de cette unité. • Contactez un technicien autorisé pour l'installation de cette unité. • Le climatiseur ne doit pas être actionné par des petits enfants ou par des personnes infirmes sans surveillance. • Veillez toujours à surveiller les petits enfants pour éviter qu’ils jouent avec l'appareil. • Si le cordon d’alimentation doit être remplacé, ce travail ne doit être accompli que par du personnel autorisé utilisant uniquement des pièces de rechange authentiques. • Conformément aux standards nationaux sur le câblage, l’installation ne doit être effectuée que par du personnel qualifié et autorisé.

■ L'utilisation non conforme, résultant de la négligence des instructions, est susceptible de provoquer des dommages corporels ou matériels dont la gravité est signalée par les indications suivantes :

ATTENTION Ce symbole indique un risque de blessure grave, voire mortelle.

FRANÇAIS Veillez à ne pas faire cela.

Veillez à suivre les instructions de ce manuel.

■ Installation N'utilisez pas un coupe-circuit défectueux ou à valeur nominale insuffisante. Utilisez cet appareil sur un circuit dédié. • Ceci risquerait de provoquer un incendie ou un choc électrique. Installez fermement le panneau et le couvercle du tableau de commande. • Autrement vous risquez de provoquer un incendie ou un choc électrique. Ne modifiez ni prolongez le cordon d'alimentation. • Ceci risquerait de provoquer un incendie ou un choc électrique.

Contactez toujours le revendeur ou un centre de service après vente agréé pour effectuer l'installation.

• Autrement, vous pourriez provoquer un incendie, un choc électrique, une explosion ou vous blesser.

Pour un travail électrique, contactez le distributeur, le vendeur, un électricien qualifié ou un Centre de

Service Après Vente Agrée. • Ne démontez ni réparez le produit. Ceci risquerait de provoquer un incendie ou un choc électrique. Installez toujours un circuit et un disjoncteur dédiés. • Un câblage ou une installation inappropriés peuvent provoquer un incendie ou un choc électrique. N'installez pas, n'enlevez pas, ne remettez pas en place l'unité vousmême (si vous êtes un utilisateur). • Vous pourriez provoquer un incendie, un choc électrique, une explosion ou vous blesser.

N'installez pas le produit sur un support d'installation défectueux.

• Ceci peut provoquer des blessures, un accident ou bien endommager le produit.

Faites toujours une connexion reliée à la terre.

• Autrement vous risquez de provoquer un incendie ou un choc électrique.

Utilisez un disjoncteur ou fusible à valeur nominale appropriée. • Autrement vous risquez de provoquer un incendie ou un choc électrique. Prenez soin lorsque vous déballez et installez ce produit. • Les bords aiguisés peuvent provoquer des blessures. Faites attention en particulier aux bords du boîtier et aux ailettes du condenseur et de l'évaporateur. Vérifiez que la zone d'installation n'est pas abîmée par le temps. • Si la base s'écroule, le climatiseur pourrait tomber avec elle, provoquant des dommages matériels, une défaillance du produit et des blessures.

Manuel d'utilisation

• De l'humidité peut se condenser et innonder ou endommager le mobilier.

• Ceci risquerait de provoquer un incendie ou un choc électrique.

Ne branchez ni débranchez la fiche d'alimentation en cours de fonctionnement.

• Ceci risquerait de provoquer un incendie ou un choc électrique.

Ne touchez pas (ne faites pas fonctionner)le produit avec les mains humides.

• Ceci risquerait de provoquer un incendie ou un choc électrique.

Ne placez pas de radiateurs ou d'autres appareils près du cordon d'alimentation.

• Ceci risquerait de provoquer un incendie ou un choc électrique.

• Ceci risquerait de provoquer un incendie ou un choc électrique.

N'emmagasinez ni utilisez de substances inflammables ou combustibles près de ce produit.

N'utilisez pas ce produit dans un espace fermé hermétiquement pendant une longue période de temps.

Veillez à ne pas faire couler d'eau sur les parties électrique.

• Ceci pourrait provoquer un incendie, une défaillance de l'appareil ou un choc électrique.

Ne placez aucun objet sur le cordon d'alimentation.

• Ceci entraînerait un risque d'incendie ou de défaillance du produit.

S'il y a une fuite de gaz inflammable, fermez le robinet à gaz et ouvrez une fenêtre pour ventiler la pièce avant de mettre en marche le climatiseur.

• Il peut se produire un manque d'oxygène.

Si le climatiseur dégage des sons, des odeurs ou de la fumée, mettez le disjoncteur sur la position arrêt (off) ou débranchez le cordon d'alimentation.

Arrêtez le climatiseur et fermez la fenêtre en cas de tempête ou d'ouragan. Si possible, enlevez le produit de la fenêtre avant que l'ouragan arrive.

• N'utilisez pas le téléphone ni déplacez les interrupteurs sur les positions marche/arrêt.

Ceci risquerait de provoquer une explosion ou un incendie.

• Il y a risque de choc électrique ou d'incendie.

• Il y a risque de dommages à la propriété, de défaillance du produit ou de choc électrique.

N'ouvrez pas la grille d'entrée d'air du produit en cours de fonctionnement. (Ne touchez pas le filtre électrostatique, si l'unité en est équipée.)

Contactez le centre de service après vente agréé si le produit est trempé(rempli d'eau ou submergé).

• Autrement, vous risquez de subir des blessures physiques, un choc

électrique ou de provoquer une défaillance du produit.

• Ceci risque de provoquer un incendie ou un choc électrique.

Ventilez la pièce de temps en temps lorsque vous l'utilisez simultanément avec une poêle, etc.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique. Si vous n'utiliser pas le produit pendant une longue période de temps, débranchez le cordon d'alimentation ou mettez le disjoncteur sur la position Arrêt (off). • Autrement, vous risquez d'endommager le produit ou de provoquer une défaillance de celui-ci ou bien une mise en marche involontaire.

Arrêtez le climatiseur avant de procéder à des opérations de nettoyage ou de maintenance du produit.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique. Assurez-vous que personne ne peut marcher ou tomber sur l'unité extérieure.

• Ceci pourrait provoquer des blessures personnelles et des dommages au produit.

• Une mauvaise connexion peut provoquer des fuites d'eau.

• Installation de niveau afin d'éviter vibrations ou des fuites d'eau.

N'installez pas ce produit à un endroit où il serait exposé directement au vent de la mer (pulvérisation d'eau de mer).

• Evitez des blessures.

N'exposez pas la peau directement sous le jet d'air froid pendant des longues périodes de temps (Ne vous asseyez pas sous le courant d'air). • Ceci peut nuire à votre santé. Utilisez un chiffon doux pour le nettoyage. N'employez pas de détergents agressifs, de dissolvants, etc. • Ceci risquerait de provoquer un incendie, un choc électrique ou des dommages aux pièces plastiques du produit. Insérez toujours fermement le filtre. Nettoyez le filtre toutes les deux semaines ou plus souvent si besoin. • Un filtre sale réduit l'efficacité du climatiseur et pourrait provoquer un dysfonctionnement ou des dommages à l'appareil. Utilisez un outil ou une échelle solide lorsque vous faites des opérations de nettoyage ou de maintenance du produit.

Maintenez le produit de niveau lors de son installation.

N'utilisez pas ce produit pour des objectifs spéciaux tels que la préservation d'aliments, d'oeuvres d'art, etc. C'est un climatiseur de confort, pas un système frigorifique de précision.

• Il y a risque de dommage à la propriété ou pertes matérielles. Ne touchez pas les pièces métalliques du produit lorsque vous enlevez le filtre à air. Elles sont très aiguisées! • Vous risquez de subir des blessures.

• Ceci peut provoquer de la corrosion sur le produit. La corrosion, particulièrement sur les ailettes du condenseur et de l'évaporateur, peut provoquer un dysfonctionnement ou un fonctionnement inefficace du produit.

Ne bloquez pas l'entrée ou la sortie d'air.

• Ceci peut provoquer une défaillance du produit.

Ne marchez ni ne mettez rien sur le produit (unités extérieures). • Ceci risquerait de provoquer des blessures et une défaillance du produit.

N'insérez pas les mains ou d'autres objets à travers l'entrée ou la sortie d'air en cours de fonctionnement du produit.

Ne buvez pas l'eau drainée du produit.

• Il y a des bords aiguisés et des pièces mobiles qui pourraient vous blesser.

• Ceci n'est pas hygiénique et pourrait provoquer de sérieux problèmes de santé.

Remplacez les piles usagées de la télécommande par des piles neuves du même type. Ne mélangez pas de piles usagées et neuves ou différentes types de piles.

Ne rechargez ni démontez les piles. Ne placez pas les piles sur le feu.

• Elle peuvent brûler ou exploser.

• Faites attention et évitez des bles- • Ceci risquerait de provoquer un incendie ou une explosion. sures. Si vous ingurgitez le liquide de la pile, lavezvous Si le liquide des piles entre en contact avec votre peau ou les dents et consultez votre dentiste. Ne pas utilivos vêtements, lavez-les avec de l'eau propre. N'utilisez pas ser la télécommande si les piles ont fuit. la télécommande si les piles ont des fuites. • Les substances chimiques des piles pourraient provoquer des brûlures ou d'autres risques pour la santé.

• Les produits chimiques àl’intérieur des piles pourraient vous causer des brûlures ou d'autres ennuis de santé.

Manuel d'utilisation

Avant de le faire fonctionner

Avant de le faire fonctionner

Avant de le faire fonctionner 1. Contactez un installateur spécialisé pour qu’il vous l’installe. 2. Utilisez un circuit dédié.

1. Une exposition prolongée à un débit d’air direct pourrait nuire à votre santé. Ne laissez pas les occupants, les animaux ou les plantes exposés trop longtemps à un débit d’air direct. 2. A cause d’un possible risque de manque d’oxygène, aérez la pièce lorsque vous faites fonctionner des fours ou d’autres appareils chauffants. 3. N’utilisez pas cette climatisation à des fins non spécifiques (par exemple pour conserver des appareils de précision, de la nourriture, des animaux, des plantes et des objets d’art). Une telle utilisation pourrait provoquer des dégâts sur ce matériel.

Nettoyage et entretien

1. Ne touchez pas les pièces en métal de l’appareil lorsque vous retirez le filtre. Vous risquez de vous blesser en manipulant des bords pointus en métal. 2. N’utilisez pas d’eau pour nettoyer l’intérieur du système de climatisation. Le contact avec l’eau pourrait détruire l’isolation, ce qui pourrait provoquer de possibles électrocutions. 3. En nettoyant l’appareil, vérifiez d’abord que le courant et l’interrupteur sont éteints. Pendant le fonctionnement, le ventilateur tourne à une vitesse très élevée. Il peut entraîner des blessures si la mise en marche de l’appareil s'enclenche accidentellement lors du nettoyage des parties internes de l’appareil.

Pour la réparation et l’entretien, contactez votre revendeur agrée.

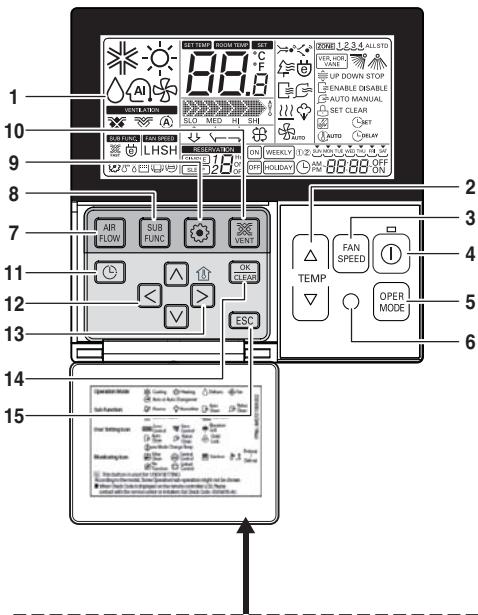

Nom et fonction du dispositif de régulation à distance filaire (accessoire)

1. Écran d'indication de fonctionnement 2. Touche de réglage de température • Elle ne règle pas la température de la pièce, mais la température de l'air évacué.

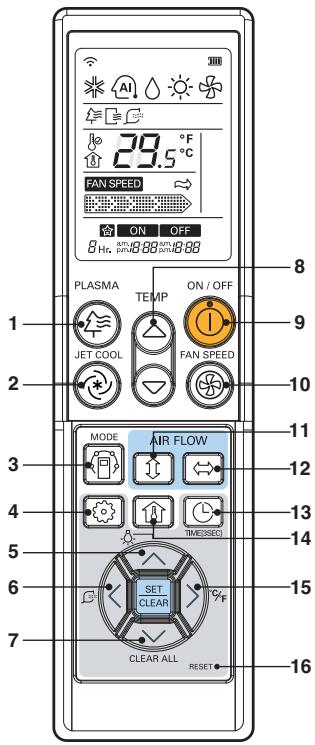

10 9 6. Récepteur du dispositif de commande à distance sans fil • Certains produits ne reçoivent pas les signaux sans-fil.

7. Touche du flux d'air

Choisissez la langue appropriée à votre pays.

13. Touche de température ambiante

• Affiche uniquement la température de la pièce depuis la perception du dispositif de régulation à distance. • Il n'existe pas de commande de température ambiante. • En cas d'utilisation d'une unité d'admission d'air frais, l'affichage ne donne que la température autour du dispositif de commande à distance. 14. Touche Réglage/Annuler 15. Touche Quitter

※ Selon le modèle, certaines fonctions ne sont peut-être pas disponibles.

※ Des valeurs incorrectes de température ambiante doivent s'afficher si le dispositif de régulation à distance n'est pas connecté.

Modèle : PQRCVSL0 (couleur noir)

PQRCVSL0QW (couleur blanche) Démarrer ou arrêter la fonction de purification plasma. 2. Touche jet froid Vitesse de refroidissement à très haute ventilation. 3. Touche de selection de mode Sélection du mode de fonctionnement. 8

4. Touche de reglage de fonction

Réglage ou arrêt du nettoyage automatique et du nettoyage intelligent.

Marche et arrêt du mouvement des volets, et réglage de la direction verticale du flux d’air.

PQWRHDF0 (Pompe à chaleur)

PQWRCDF0 (Seulement refroidissement) 12. Touche de controle horizontal de la direction

Mode de Fonctionnement

Mode Refroidissement Mode Automatique ou Changement Automatique Réglage des heures de marche et arrêt de la fonction sommeil. 14. Touche de verification de la temperature interieure Vérification de la température intérieure. 15. Touche basculante ˚C/˚F Bascule entre lecture de température en Celsius et Fahrenheit. 16. Touche de remise a zero Remise à zéro de la télécommande.

Entretien et Maintenance

Entretien et Maintenance

ATTENTION: Avant d'effectuer n'importe quel entretien, couper l'alimentation principale du système.

Grille, Couvercle et Commande à distance

❐ Arrêtez le système avant de le nettoyer. Pour le nettoyer, utilisez un tissu doux et sec. N’utilisez pas de l’eau de javel ou des abrasifs. REMARQUE Le courant électrique doit être coupé avant de nettoyer l’unité intérìeure.

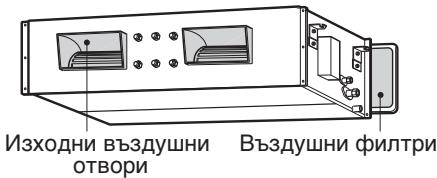

Bouche de sortie de l’ Air

Cela peut vous provoquer des blessures. 2. Nettoyez la saleté du filtre d’air à l’aide d’un aspirateur ou lavez-le avec de l’eau.

■ N’utilisez jamais aucun des produits suivants:

• Eau plus chaude que 40°C. Pourrait provoquer une déformation et/ou une décoloration. • Substances volatiles. Pourraient endommager les surfaces du SI N NER climatiseur. SCO U RIN G Be

■ N’exposez pas le filtre d’air au soleil d’une façon directe, ou à la chaleur d’une flamme pour le sécher. 4. Replacez le filtre d’air.

Manuel d'utilisation

Démarrer le climatiseur dans les conditions suivantes pendant 2 ou 3 heures.

• Type de fonctionnement: Mode Ventilation. • Cela séchera les mécanismes internes.

Éteignez l’interrupteur.

Les filtres d’air et sa note d’électricité. Si les filtres d’air sont obstrués par la poussière, la capacité de réfrigération diminuera et il sera gaspillé 6% de l’électricité utilisée pour opérer le climatiseur.

Lorsque le climatiseur sera utilisé de nouveau.

Nettoyez le filtre d’air et replacez-le dans l’unité interieure. (Regarder page 9 pour le nettoyer)

Vérifiez que l’entrée et la sortie d’air de l’unité interieure/exterieure n’est pas obstruée.

Vérifiez que la prise de terre est connectée correctement. Elle peut être connectée sur le côté de l’unité interieure.

Conseils d'utilisation

Gardez stable la température ambiante.

Ce n’est pas bon pour la santé et gaspille de l’électricité.

Ne permettez pas l’entrée directe du soleil quand le climatiseur est en marche.

Ajustez la direction du courant d’air verticalement et horizontalement pour assurer une température ambiante stable.

Assurez-vous que les portes et les fenêtres sont bien fermées.

Nettoyez le filtre d’air régulièrement.

Ventilez l’habitation périodiquement.

Nettoyez-le au moins une fois toutes les deux semaines.

Puisque les fenêtres restent fermées, il est bon de les ouvrir et de ventiler l’habitation périodiquement.

Le climatiseur ne marche pas.

L’habitation a une odeur particulière.

Le climatiseur ne marche pas pendant 3 minutes lorsqu’il est remis en marche.

• Avez-vous commis une • Vérifiez si ce n’est pas erreur dans le réglage l’odeur d’humidité des de la minuterie? murs, des moquettes,

• Le fusible a sauté ou des meubles ou des l’interrupteur du circuit éléments de tissu de a été débranché? l’habitation.

• La condensation a lieu lorsque le courant d’air du climatiseur réfrigère l’air chaud de l’habitation.

• C’est une sécurité du système.

• Attendez trois minutes et le fonctionnement démarrera.

Il ne réfrigère pas ou ne chauffe pas efficacement.

Vous entendez un craquement.

La visualisation dans la commande à distance est faible ou il n’y a pas du tout de visualisation.

Le fonctionnement du climatiseur est bruyant.

FRANÇAIS Il semble que le climatiseur a une fuite.

• Le filtre d’air est sale?

• Si vous entendez un • Ce son est généré par • Les batteries sont Regardez les instructions bruit d’eau qui coule. l’expansion/contraction usées? pour le nettoyage du filtre -C’est le son du fluide du panneau avant, etc., • Les batteries sont bien d’air. qui coule à l’intérieur à cause des changeplacées (+) (-)? • L’habitation a dû être très du climatiseur. ments de température. chaude lorsque le climati- • Si vous entendez le seur a été mis en marche. bruit d’un air comprimé. Laissez passer quelques -C’est le son de l’humiLa lumière du signal minutes pour qu’elle dité lorsqu’elle est de filtre (LED) est devienne plus fraîche. transformée en eau à ALLUMÉE. • Avez-vous régler la teml’intérieur de l’unité de pérature correctement? climatisation. • Après le nettoyage du • Les ventilations de l’entrée filtre, pressez le bouton de la ou sortie d’air de la unité minuterie et le bouton de la intérieure sont obstruées? commande à distance à câble en même temps pendant 3 secondes. REMARQUE RÉSISTANCE À L’EAU: La partie extérieure de cet appareil est RÉSISTANTE À L’EAU. La partie intérieure n’est pas résistante à l’eau et elle ne doit pas être exposée à l’eau en excès.

Manuel d'utilisation

• Irá definir não a temperatura da divisão mas a temperatura da saída de ar.

• Modelo de Refrigeração( ), Modelo de Bomba de Calor( )
