| Marca | LG |
| Modelo | ARNU76GB8A2 |
| Tipo de aire acondicionado | Conducto (alta presión estática) |
| Modos de funcionamiento | Refrigeración, Calefacción (bomba de calor), Deshumidificación, Ventilación |
| Controles | Control remoto por cable (modelo PQRCVSL0) y control remoto inalámbrico opcional |
| Velocidades del ventilador | Baja, Media, Alta, Chaos (auto) |
| Función Jet frío | Enfriamiento rápido con ventilación muy alta |
| Función Plasma (opción) | Purificación del aire por plasma |
| Filtros de aire | Filtros lavables; limpieza recomendada cada 2 semanas |
| Limpieza inteligente | Opción de limpieza automática de la unidad interior |
| Dirección del flujo de aire | Oscilación vertical automática; dirección horizontal ajustable (según modelo) |
| Temporizador | Programación encendido/apagado con función sueño |
| Visualización de temperatura | Visualización en °C o °F |
| Seguridad eléctrica | Disyuntor dedicado, conexión a tierra obligatoria |
| Instalación | Reservada a un instalador calificado |
| Mantenimiento | Limpieza con un paño suave y seco; no usar abrasivos ni disolventes |
| Reparabilidad | Contactar a un centro de servicio autorizado; usar repuestos originales |
| Manual de instrucciones | Disponible en varios idiomas en notice-facile.com |
Preguntas frecuentes - ARNU76GB8A2 LG
Preguntas de los usuarios sobre ARNU76GB8A2 LG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Acondicionador de aire en formato PDF gratis! Encuentra tus instrucciones ARNU76GB8A2 - LG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ARNU76GB8A2 de la marca LG.
MANUAL DE USUARIO ARNU76GB8A2 LG
Antes de operar su producto, lea atentamente este manual de instrucciones y guárdelo para futuras referencias.
TIPO: CEILING CONCEALED DUCT- HIGH STATIC
Precauciones de seguridad ..3
Antes del funcionamiento .....6
Instrucciones de manejo .....7
Nombre y funciones del mando a distancia ....7
Mantenimiento y servicio .....9
Antes de llamar al servicio de reparaciones....11
PARA SU REGISTRO
Escriba aquí el modo y los números de serie :
N° modelo
N° serie
Puede encontrarlos en la etiqueta de la parte lateral de cada unidad.
Nombre del establecimiento
Fecha de compra
Grape su recibo a esta página en caso de que lo necesite para demostrar la fecha de compra para servicios de garantía.
LEA ESTE MANUAL
En el interior encontrará muchos consejos útiles sobre cómo utilizar y mantener debidamente su aparato de aire acondicionado. Sólo unos pequeños cuidados preventivos por su parte le podrán ahorrar mucho tiempo y dinero a lo largo de la vida útil de su aparato de aire acondicionado. Encontrará muchas respuestas a problemas comunes en la tabla de consejos para la resolución de pequeños problemas. Si revisa primero nuestra tabla de Consejos para la resolución de problemas, quizás no debe llamar al equipo de servicio.
PRECAUCIONES
- Contacte con el técnico de servicio autorizado para reparar o mantener esta unidad.
- Póngase en contacto con el instalador para proceder a la instalación de este aparato.
- Este aparato de aire acondicionado no está diseñado para ser utilizado por niños de corta edad ni por personas disminuidas sin supervisión.
- Deberían supervisarse a los niños de corta edad para asegurarse de que no juegan con el aparato de aire acondicionado.
- Cuando ha de recambiarse el cable de alimentación, sólo personal autorizado llevará a cabo las tareas de recambio y utilizando únicamente piezas de recambio.
- Las tareas de instalación deben realizarse de acuerdo con el Código Eléctrico Nacional y sólo puede llevarlas a cabo personal cualificado y autorizado.
Precauciones de seguridad
Para evitar lesiones al usuario o a otras personas y daños a la propiedad, siga estas instrucciones.
- Una operaci'on incorrecta por ignorar las instrucciones provocará lesiones o daños. La serie-dad se clasifica por las siguientes indicaciones.
ADVERTENCIA
Este símbolo indica la posibilidad de muerte o de seria lesión.
PRECAUCIÓN
Este símbolo indica sólo la posibilidad de lesión o daño a la propiedad.
■ Significados de los símbolos utilizados en este manual.
 | Prohibido. | |
 | Recuerde seguir las instrucciones. |
ADVERTENCIA
Instalación
No utilice un interruptor automático defectuoso o de valor nominal inferior al correspondiente. Utilice un circuito específico para este aparato.
- Existe riesgo de incendio o descarga eléctrica.
Instale correctamente el panel y la cubierta de la caja de control.
- Existe riesgo de incendio o descarga eléctrica.
No modifique ni extienda el cable de alimentación.
- Existe riesgo de incendio o descarga eléctrica.
Para la instalación, póngase en contacto siempre con su vendedor o centro de asistencia técnica autorizado.
- Existe riesgo de incendio, descarga eléctrica, explosión o lesiones.
Para trabajos eléctricos, póngase en contacto con el distribuidor, vendedor, técnico cualificado o centro de asistencia técnica autorizado.
- No desmonte ni repare el aparato. Existe riesgo de incendio o descarga eléctrica.
Instale siempre un circuito y un interruptor específico.
- Un cableado o instalación inadecuados pueden provocar un incendio o una descarga eléctrica.
No instale, retire ni vuelva a instalar la unidad por sí mismo (cliente).
- Existe riesgo de incendio, descarga eléctrica, explosión o lesiones.
No instale el aparato en una superficie de instalación insegura.
- Podría causar lesiones, accidentes o daños en el aparato.
Realice siempre la conexión del aparato a tierra.
- Existe riesgo de incendio o descarga eléctrica.
Utilice el interruptor o fusible de valor nominal adecuado.
- Existe riesgo de incendio o descarga eléctrica.
Tenga cuidado al desembalar e instalar el aparato.
- Los bordes afilados podrían provocar lesiones. Tenga especial cuidado con los bordes de la caja y las aletas del condensador y evaporador.
Asegúrese de que el soporte de instalación no se deteriora con el tiempo.
- Si el soporte cae, el aire acondicionado también puede caer, causando daños materiales, avería del aparato y lesiones personales.
Operación
No deje funcionando el aire acondicionado durante mucho tiempo cuando la humedad sea muy alta y haya una puerta o ventana abierta.
- Podría condensarse la humedad y mojar o dañar el mobiliario.
No enchufe ni desenchufe la clavija de alimentación durante el funcionamiento
- Existe riesgo de incendio o descarga eléctrica.
No permita que entre agua en las piezas eléctricas.
- Existe riesgo de incendio, avería del aparato o descarga eléctrica.
Si hay fugas de gas, apague el gas y abra una ventana para ventilar antes de encender el aparato.
- No utilice el teléfono ni encienda o apague los interruptores. Existe riesgo de explosión o incendio.
Asegúrese de que el cable de alimentación no pueda estirarse o dañarse durante el funcionamiento.
- Existe riesgo de incendio o descarga eléctrica.
No toque (ni maneje) el aparato con las manos mojadas.
- Existe riesgo de incendio o descarga eléctrica.
No almacene ni utilice gas inflamable o combustibles cerca del aparato.
- Existe riesgo de incendio o avería del aparato.
Si oye algún ruido extraño, huele o ve salir humo del aparato. Desconecte el interruptor automático o desconecte el cable de alimentación.
- Existe riesgo de incendio o descarga eléctrica.
No coloque nada sobre el cable de alimentación.
- Existe riesgo de incendio o descarga eléctrica.
No coloque una estufa ni otros aparatos cerca del cable de alimentación.
- Existe riesgo de incendio y descarga eléctrica.
No utilice el aparato en un espacio cerrado durante un periodo prolongado de tiempo.
- Podría producirse una falta de oxígeno.
Detenga el funcionamiento y cierre la ventana en caso de tormenta o huracán. Si es posible, retire el aparato de la ventana antes de que llegue el huracán.
- Existe riesgo de daños materiales, avería del aparato o descarga eléctrica.
No abra la parrilla de entrada del aparato mientras está en funcionamiento. (No toque el filtro electrostático, si la unidad dispone del mismo).
- Existe riesgo de lesiones personales, descarga eléctrica o avería del aparato.
Si el aparato se moja (inundado o sumergido), póngase en contacto con un centro de asistencia técnica autorizado.
- Existe riesgo de incendio o descarga eléctrica.
Tenga cuidado de que no entre agua en el aparato.
- Existe riesgo de incendio, descarga eléctrica o daños en el aparato.
Ventile el aparato de vez en cuando si lo utiliza junto con una estufa, etc.
- Existe riesgo de incendio o descarga eléctrica.
Desconecte la alimentación principal al limpiar o realizar el mantenimiento del aparato.
- Existe riesgo de descarga eléctrica.
Cuando no vaya a utilizar el aparato durante un largo periodo de tiempo, desenchufe la clavija de alimentación o apague el interruptor automático.
- Existe riesgo de daños en el aparato o avería, o funcionamiento intempestivo.
Asegúrese de que nadie se siente o apoye sobre la unidad exterior.
- Podrían producirse lesiones personales y daños en el aparato.
PRECAUCIÓN
Instalación
Compruebe siempre las fugas de gas (refrigerante) después de la instalación o reparación del aparato.
- Niveles bajos de refrigerante pueden producir una avería del aparato.
No instale el aparato donde el ruido o el aire caliente de la unidad exterior pueda molestar a los vecinos.
- Podría tener problemas con los vecinos.
Instale la manguera de drenaje para asegurarse de que el agua se drena correctamente.
- Una mala conexión puede causar fugas de agua.
Levante y transporte el aparato entre dos o más personas.
- Evite lesiones personales.
Instale el aparato bien nivelado.
- Para evitar las vibraciones o fugas de agua.
No instale el aparato donde quede expuesto directamente al viento del mar (rocío salino).
- Podría causar corrosión en el aparato. La corrosión, particularmente en las aletas del condensador y del evaporador, podría causar un funcionamiento defectuoso del aparato o un funcionamiento ineficaz.
Operación
No se exponga directamente al aire frío durante largos periodos de tiempo. (No se siente en la corriente de aire).
- Podría ser perjudicial para su salud.
Utilice un paño suave para limpiar. No utilice detergentes abrasivos, disolventes, etc.
- Existe riesgo de incendio, descarga eléctrica o daños en las partes de plástico del aparato.
Inserte siempre el filtro correctamente. Limpie el filtro cada dos semanas o más a menudo, si fuera necesario.
- Un filtro sucio reduce la eficacia del aire acondicionado y puede producir un funcionamiento defectuoso o daños.
Utilice un taburete o escalera firme cuando limpie o realice el mantenimiento del aparato.
- Tenga cuidado y evite lesiones personales.
No utilice este aparato para fines específicos, como la conservación de alimentos, obras de arte, etc. Se trata de un aire acondicionado de consumo, no de un sistema de refrigeración de precisión.
- Existe riesgo de daños o pérdidas materiales.
No toque las partes de metal del aparato al sacar el filtro del aire. ¡Son muy afiladas!
- Existe riesgo de lesiones personales.
No introduzca las manos u otros objetos en la entrada o salida del aire acondicionado mientras el aparato esté en funcionamiento.
- Hay partes afiladas y móviles que podrían producir lesiones personales.
Sustituya todas las pilas del mando a distancia por pilas nuevas del mismo tipo. No mezcle pilas nuevas y viejas o diferentes tipos de pilas.
- Existe riesgo de incendio o explosión.
No bloquee la entrada ni la salida del flujo de aire.
- Podría causar una avería en el aparato.
- Existe riesgo de lesiones personales y avería del aparato.
No beba el agua que drena el aparato.
- No es potable y podría causar graves problemas en la salud.
No cargue ni desmonte las pilas. No tire las pilas al fuego.
- Podrían arder o explotar.
Si entra líquido de las pilas en contacto con la piel o ropa, lávela inmediatamente con agua. No utilice el mando a distancia si las pilas tienen fugas.
- Los productos químicos de las pilas podrían causar quemaduras u otros perjuicios a la salud.
Si el líquido de las pilas alcanzara su boca, cepille sus dientes y consulte a un médico. No utilice el mando a distancia si las pilas han experimentado fugas.
- Los productos químicos de las pilas podrían causar quemaduras u otros perjuicios a la salud.
Antes del Funcionamiento
Preparación para el funcionamiento
- Para la instalación del aparato, póngase en contacto con un especialista.
- Utilice un circuito específico.
Utilización
- Quedar expuesto al flujo directo del aire durante un prolongado espacio de tiempo puede resultar perjudicial para su salud. Las personas (así como animales o plantas) no deben quedar expuestas a ese flujo directo durante mucho tiempo.
- Debido a la posibilidad de que se produzca una escasez de oxígeno, ventile la habitación cuando se utilice el aparato al mismo tiempo que estufas u otros aparatos de calefacción.
- No utilice este acondicionador de aire para otros fines distintos a los especificados (por ejemplo, para el mantenimiento de dispositivos de precisión, para conservar alimentos, para animales o plantas y objetos de arte). Tales usos podrían ser perjudiciales para todos ellos.

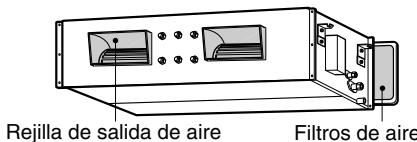

Limpieza y mantenimiento

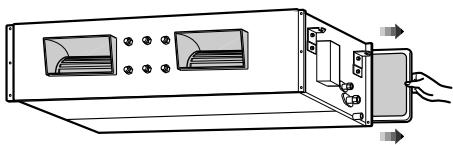

- Cuando desmonte el filtro, no toque las partes metálicas de la unidad. Cuando se manipulan cantos metálicos afilados se pueden provocar heridas.
- No utilice agua para limpiar el interior del acondicionador de aire. La exposición al agua puede destruir el aislamiento, lo que podría provocar descargas eléctricas.
- Cuando limpie la unidad, asegúrese primero de que el aparato y el interruptor automático están desconectados. El ventilador gira a velocidades muy altas durante el funcionamiento. Existe la posibilidad de provocar lesiones si se pone en marcha la unidad accidentalmente mientras se están limpiando las partes internas de la unidad.
Servicio Técnico
Para trabajos de reparación y mantenimiento, póngase en contacto con su concesionario del servicio técnico autorizado.
Instrucciones de manejo

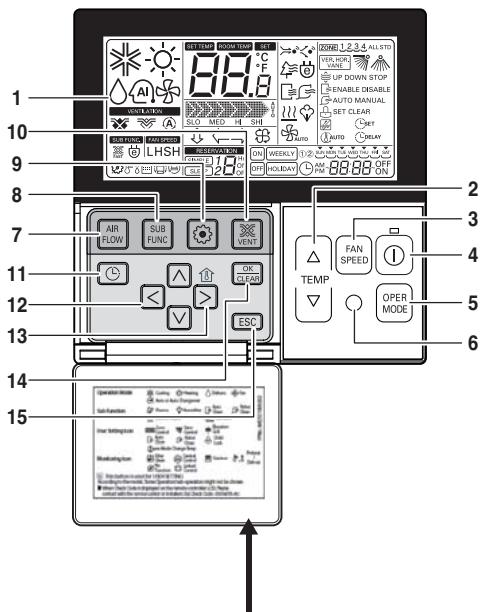

Nombre y funciones del mando a distancia (accesorio)
Coloque la etiqueta de información en el interior de la puerta. Elija el idioma adecuado para su país.
- Pantalla de indicación de funcionamiento
- Botón de ajuste de temperatura
- No selecciona la temperatura de la habitación, sino la temperatura del aire de salida.
-
Botón de velocidad del ventilador
-
La velocidad del ventilador tiene 3 pasos.
-
El paso intermedio y bajo es el mismo
-
BOTÓN ON/OFF (ENCENDIDO/APAGADO)
-

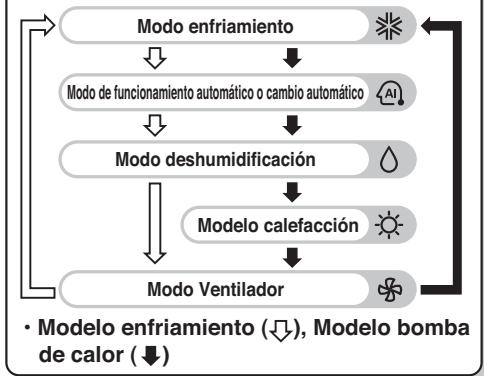

Botón de selección de modo de operación
-
Receptor del mando a distancia
- Algunos productos no reciben señales inalámbricas.
- Botón de caudal de aire
- Botón de subfunciones
- Botón de configuración de función
-
Botón de ventilación
-
Reserva
-
Botón arriba, abajo, izquierda, derecha
- Para comprobar la temperatura interior, pulse el botón ⬤.
-
Botón de temperatura de la habitación
-
Muestra sólo la temperatura de la habitación detectada por el mando a distancia.
- No hay control de la temperatura de la habitación.
-
En el caso de la unidad de entrada de aire, muestra sólo la temperatura alrededor del mando a distancia.
-
Botón ajuste/cancelar
-
Botón Salir
* Dependiendo del tipo de equipo, algunas funciones podrían no estar operativas ni mostrarse.
* Mostrará un valor extraño de la temperatura de la habitación si no se ha conectado el mando a distancia.
Modelo : PQRCVSL0 (Color negro) PQRCVSL0QW (Color blanco)

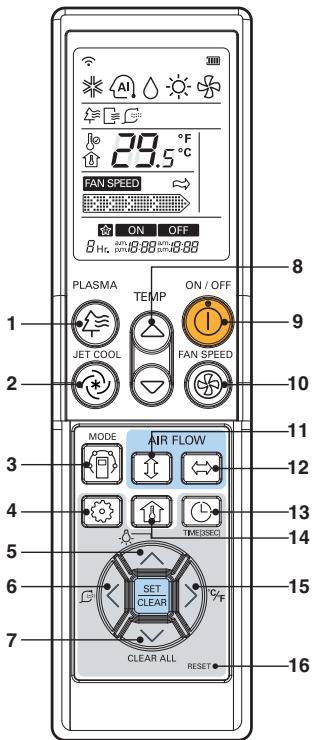

Operación del mando a distancia(opcional)
PQWRHDF0 (Bomba de calor) PQWRCDF0 (Sólo aire frío)
Modo funcionamiento
- Botón de plasma (opcional)
Utilizado para configurar el inicio o cese de la función de purificación por plasma. - Botón jet cool (enfriamiento rápido)
El enfriamiento rápido opera a alta velocidad del ventilador. - Botón de selección del modo de funcionamiento
Empleado para seleccionar el modo de funcionamiento. - Botón de configuración de funcionamiento
Utilizado para establecer o borrar la función de limpieza automática o inteligente. - Botón luminosidad de la lcd (opcional)
Utilizado para configurar la luminosidad de la LCD. - Botón de limpieza inteligente (opcional)
Utilizado para comenzar o detener la función de limpieza inteligente. - Botón borrar todo
Utilizado para borrar todos los temporizadores. - Botón de ajuste de la temperatura ambiente
Utilizado para configurar la temperatura ambiente. - Botón ON/OFF (de encendido/apagado)
Utilizado para encender/apagar la unidad. - Botón de selección de la velocidad del ventilador interior
Utilizado para seleccionar la velocidad del ventilador en cuatro pasos: bajo, medio, alto y CAOS. - Botón de giro automático
Empleado para iniciar o cesar el movimiento de las rejillas y configurar la dirección arriba/abajo deseada del flujo de aire. - Botón de control de dirección del flujo de aire horizontal (opcional)
Utilizado para configurar la dirección horizontal deseada del flujo de aire. - Temporizador y botón de ajuste temporal
Utilizados para configurar el tiempo de inicio o detener el funcionamiento y activar el modo de reposo. - Botón de comprobación de temperatura ambiente
Utilizado para comprobar la temperatura ambiente. - Botón alternador entre °C/°F
Utilizado para cambiar la lectura de temperatura de Centígrados a Fahrenheit. - Botón reset
Utilizado para reiniciar el mando a distancia.
Mantenimiento y servicio
ATENCIÓN: antes de efectuar cualquier operación de mantenimiento, apague el interruptor principal del sistema.
Rejilla, caja y mando a distancia
□ Apague el sistema antes de limpiarlo. Para limpiarlo, pase un trapo suave y seco. No utilice lejía ni productos abrasivos.
NOTA
El suministro eléctrico debe estar desconectado antes de limpiar la unidad interior.
Filtros de aire
Los filtros de aire situados detrás de la rejilla delante-ra deberán verificarse y limpiarse una vez cada 2 semanas o más a menudo si es necesario.
■ Nunca utilice nada de lo siguiente:
- Agua a más de 40° C.
Podría deformar / decolorar la unidad.
- Sustancias volátiles. Podrían dañar las superficies del aire acondicionado.
■ Para retirar el filtro, sostenga la lengüeta y tire ligeramente hacia usted.
PRECAUCIÓN: Cuando tenga que retirar el filtro de aire, no toque las piezas metálicas de la unidad interior. Podría provocar lesiones.
- Limpie la suciedad del filtro con una aspiradora o lávelo con agua.
■ Si está muy sucio, lávelo con un detergente neutro en agua tibia.
■ Si utiliza agua caliente (50° C o más), podría deformar el producto.
- Una vez lavado con agua, deje secar bien a la sombra.
■ No exponga el filtro de aire a la luz solar directa ni al calor de un fuego mientras lo seca.
Cuando no vaya a utilizar el aire acondicionado durante un tiempo prolongado.
Cuando no vaya a ser utilizado durante un tiempo prolongado.
Ponga en marcha el aire acondicionado con la configuración siguiente durante 2 o 3 horas.
- Tipo de funcionamiento: Modo de funcionamiento del ventilador.
- Esto ayudará a secar los mecanismos internos.
Desactive el disyuntor cuando no vaya a utilizar el aire acondicionado durante un tiempo prolongado.
Podría ensuciarse y provocar un incendio.
Información de utilidad
Los filtros de aire y su factura de electricidad. Si los filtros del aire se atascan con el polvo, la capacidad de refrigeración disminuirá y el 6% de la electricidad utilizada por el aire acondicionado se desperdiciará.
Cuando vaya a utilizar de nuevo el aire acondicionado.
Limpie el filtro de aire y colóquelo en la unidad interior.
(Consulte la página 9 para limpiarlo.)
Compruebe que la entrada y salida de aire de la unidad interior / exterior no están obstruidas.
Compruebe que el cable de tierra está conectado correctamente. Puede que esté conectado al lado de la unidad interior.
Consejos para la utilización
No sobreenfríe la habitación.
Esto no es bueno para la salud y desperdicia electricidad.
Asegúrese de cerrar bien las puertas y ventanas.
Evite, en la medida de lo posible, que haya puertas y ventanas abiertas para mantener el aire frío en la habitación.
Mantenga cerradas las persianas y cortinas.
No deje que entre luz solar directamente en la habitación cuando el aire acondicionado esté funcionando.
Limpie regularmente el filtro de aire.
La obstrucción del filtro de aire disminuye la corriente de aire y los efectos de la refrigeración y deshumidificación. Límpielos al menos una vez cada dos semanas.
Mantenga uniforme la temperatura ambiente.
Ajuste la dirección de la corriente de aire vertical y horizontal para garantizar una temperatura uniforme en la habitación.
Ventile la habitación de vez en cuando.
Dado que las ventanas están cerradas, es conveniente abrirlas y ventilar la habitación de vez en cuando.
Antes de llamar al servicio de reparaciones...
Consejos para la localización de fallos! ¡Ahorre tiempo y dinero!
Compruebe lo siguiente antes de llamar al servicio de reparaciones... Si el fallo persiste, póngase en contacto con su distribuidor.
El aire acondicionado no funciona
- ¿Ha cometido algún error en el uso del temporizador?
- ¿Se ha fundido el fusible o ha alterado el disyuntor del circuito?
La habitación tiene un olor peculiar.
- Compruebe que las paredes, alfombras, muebles o ropa de la habitación no huelen a humedad.
Parece que hay una fuga de condensación del aire acondicionado.
- La condensación se produce cuando la corriente de aire del aire acondicionado enfría el aire caliente de la habitación.
El aire acondicionado no funciona durante los 3 minutos siguientes a su puesta en marcha.
- Se trata del protector del mecanismo.
- Espere unos tres minutos y se pondrá en marcha.
No enfría o calienta correctamente.
- ¿Está el filtro sucio? Lea las instrucciones para la limpieza del filtro.
- Puede que la habitación estuviera muy caliente cuando encendió la primera vez el aire acondicionado. Deje algún tiempo para que se enfríe.
- ¿Ha establecido correctamente la temperatura?
- ¿Están obstruidos los respiraderos de entrada y salida de aire de la unidad interior?
El aire acondicionado funciona con mucho ruido.
- Un ruido semejante al agua corriendo.
-Este es el sonido del freón que fluye dentro de la unidad de aire acondicionado. - Un ruido semejante al del aire comprimido expulsado a la atmósfera.
-Este es el sonido del agua durante la deshumidificación que se efectúa dentro de la unidad de aire acondicionado.
Se oye un chasquido.
- Este sonido se produce por la expansión / restricción del panel delantero, etc., motivada por los cambios de temperatura.
El visualizador del mando a distancia no se ve apenas o en absoluto.
- ¿Tiene pocas pilas?
- ¿Están las pilas colocadas con los polos (+) y (-) en la dirección opuesta?
El piloto (LED) de señal de filtro está encendido.
- Cuando haya limpiado el filtro, pulse al mismo tiempo el botón del temporizador y el del mando a distancia cableado durante 3 segundos.
NOTA
RESISTENTE AL AGUA: El lado exterior de este aparato es RESISTENTE AL AGUA. El lado interior no es resistente al agua y no deberá ser expuesto a un exceso de agua.
MODE D'EMPLOI
CLIMATISEUR
- Existe risco de choque eléctrico.
- Existe risco de choque eléctrico.
Utilizados para seleccionar a temperatura ambiente.
- Botão ON/OFF
Utilizado para ligar/desligar a unidade.
Utilizado para alternar a leitura da temperatura de Celsius para Fahrenheit.
- Botão Reset
Desligue o disjuntor.
CUIDADO
(Consulte a página 9 para a limpeza.)
Verifique se o fio terra está correctamente ligado.
