Märke	LG
Modell	ARNU76GB8A2
Typ av luftkonditionering	Kanaliserbar (högt statiskt tryck)
Driftlägen	Kylning, Uppvärmning (värmepump), Avfuktning, Ventilation
Kontroller	Trådbunden fjärrkontroll (modell PQRCVSL0) och valfri trådlös fjärrkontroll
Fläkthastigheter	Låg, Mellan, Hög, Kaos (auto)
Kalluftsfunktion (Jet froid)	Snabbkylning med mycket hög ventilation
Plasmafunktion (tillval)	Luftrening med plasma
Luftfilter	Tvättbara filter; rengöring rekommenderas varannan vecka
Smart rengöring	Automatisk rengöring av inomhusenheten (tillval)
Luftflödesriktning	Automatisk vertikal svängning; horisontell riktning justerbar (beroende på modell)
Timer	Programmerbar på/av med sömnfunktion
Temperaturvisning	Visning i °C eller °F
Elsäkerhet	Dedikerad brytare, jordning obligatorisk
Installation	Endast för kvalificerad installatör
Underhåll	Rengöring med mjuk, torr trasa; använd inte slipmedel eller lösningsmedel
Reparerbarhet	Kontakta auktoriserad servicecenter; använd endast originalreservdelar
Bruksanvisning	Finns på flera språk på notice-facile.com

Vanliga frågor - ARNU76GB8A2 LG

Hur rengör man luftfiltren på luftkonditioneringen?

Stäng av apparaten och dra ur kontakten. Ta bort filtren genom att dra i flikarna. Rengör dem med en dammsugare eller tvätta dem i ljummet vatten (max 40°C) med ett neutralt rengöringsmedel. Torka dem i skuggan innan du sätter tillbaka dem. Utsätt dem inte för direkt solljus eller öppen låga.

Vad gör jag om luftkonditioneringen inte startar?

Kontrollera först att brytaren inte har löst ut och att timern inte är aktiverad. Om problemet kvarstår, vänta 3 minuter innan du startar om (systemets säkerhet). Om inget fungerar, kontakta en auktoriserad service.

Varför hörs ett ljud som rinnande vatten?

Detta ljud är normalt. Det kommer från köldmediet som cirkulerar inuti luftkonditioneringen. Ett tryckluftsljud kan också uppstå när fukt omvandlas till vatten.

Hur använder jag funktionen Kalluft (Jet froid)?

Tryck på Kalluft-knappen på fjärrkontrollen för att aktivera snabbkylning med mycket hög ventilation. Denna funktion är idealisk för att snabbt nå önskad temperatur.

Hur ställer jag in timern?

Använd knapparna Time och Timer på fjärrkontrollen. Du kan programmera fördröjd start eller stopp. Sömn-funktionen justerar automatiskt temperaturen under natten.

Hur ofta ska filtren rengöras?

Det rekommenderas att rengöra filtren var 2:e vecka eller oftare vid behov. Ett igensatt filter minskar effektiviteten och ökar elförbrukningen med 6 %.

Kan jag använda en förlängningssladd?

Nej, användning av förlängningssladd avråds. Luftkonditioneringen måste anslutas till en dedikerad krets med lämplig brytare för att undvika risk för brand eller elektrisk stöt.

Vad gör jag vid läckage av köldmedium?

Stäng omedelbart gaskranen (om tillämpligt) och vädra rummet genom att öppna fönster. Rör inga strömbrytare och ring inte i rummet. Kontakta en auktoriserad tekniker.

Hur byter jag batterierna i fjärrkontrollen?

Öppna batterifacket, ta bort de gamla batterierna och sätt i nya batterier av samma typ. Blanda inte gamla och nya batterier eller olika typer. Ladda inte batterierna och kasta dem inte i eld.

Var hittar jag hela bruksanvisningen?

Bruksanvisningen finns gratis som PDF på notice-facile.com. Du kan ladda ner den eller begära översättning till andra språk.

BRUKSANVISNING ARNU76GB8A2 LG

Läs igenom dessa instruktioner innan produkten tas i bruk, och spara dem för framtida referens.

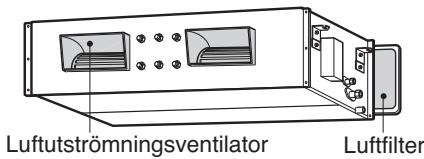

TYP: TAK DOLD LEDNING - HÖGSTATISK

INNEHÅLL

Säkerhetsinformation ......3

Före användning ......6

Handhavandeinstruktioner.....7

Fjärrkontrollens namn och funktion....7

Underhåll och service......9

Innan du kontaktar service-centret....11

FÖR DINA NOTERINGAR

Skriv modellbeteckning och serienummer här:

Modellnr:

Serienr:

Du finner dessa uppgifter på en skylt på enheternas sida.

Namn på återförsäljare

Inköpsdatum

■ Förvara fakturan på en säker plats (fäst till exempel en fakturakopia på denna sida) så att du har den tillhands i händelse av sevicebehov inom garantitiden.

LÄS DENNA BRUKSANVISNING

Här får du många tips om hur du kan använda och underhålla din luftkonditioneringsanläggning på ett bra sätt. Lite extra omsorg från din sida kan bespara dig mycket tid och pengar under anläggningens livstid. Du hittar många svar på vanliga problem i tabellen med problemlösningstips. Läs igenom dessa först; det kan göra att du inte behöver tillkalla servicepersonal överhuvudtaget.

SÄKERHETSÅTGÄRDER

• Kontakta auktoriserad servicetekniker för reparation eller underhåll av den här enheten.
• Kontakta installatören för installation av den här enheten.
• Luftkonditioneringsanläggningen bör inte användas av små barn utan uppsikt.
• Små barn bör hållas under uppsikt så att de inte leker med luftkonditioneringsanläggningen.
• Om nätkabeln behöver bytas måste arbetet utföras av behörig personal.
• Installationsarbeten måste utföras i enlighet med gällande bestämmelser av kvalificerad och behörig personal.

För att förebygga att användaren eller andra människor eller egendom skadas ska följande instruktioner följas.

■ Felaktig drift på grund av att instruktionerna ignoreras riskerar att orsaka skada. Allvarlighetsgraden anges med följande beteckningar.

WARNING!

Den här symbolen indikerar risk för dödsfall eller allvarlig skada.

WARNING!

Den här symbolen indikerar möjlig risk för allvarlig personskada eller egendomsskada.

■ Symbolerna som används i denna bruksanvisning beskrivs nedan.

	Undvik.
	Följ instruktionerna.

WARNING!

Installation

Använd inte en defekt eller icke godkänd brytare. Använd denna utrustning inkopplad på en egen krets.

- I annat fall föreligger risk för elektriska stötar eller brand.

Kontakta återförsäljaren, säljaren, en behörig elektriker eller ett auktoriserat servicecenter för allt elektriskt arbete.

- Försök inte demontera eller reparera produkten. I annat fall föreligger risk för elektriska stötar eller brand.

Jorda alltid enheten.

- I annat fall föreligger risk för elektriska stötar eller brand.

Installera panelen och reglerings- boxens hölje på ett säkert sätt.

- I annat fall föreligger risk för elektriska stötar eller brand.

Använd alltid en egen krets och brytare.

- Felaktig inkoppling eller installation kan förorsaka brand eller elektriska stötar.

Använd brytare och säkring med rätt märkdata.

- I annat fall föreligger risk för elektriska stötar eller brand.

Förändra eller förläng inte nät-kabeln.

- I annat fall föreligger risk för elektriska stötar eller brand.

Försök inte installera, demontera eller montera enheten på egen hand.

- Risk för brand, elektriska stötar, explosion eller personskador föreligger.

Var försiktig när du packar upp och installerar enheten.

- Vassa kanter utgör en skaderisk. Var speciellt försiktig vid hantering av kondensorns och förångarens flänsar.

Kontakta alltid återförsäljaren eller ett auktoriserat servicecenter för installation.

- Risk för brand, elektriska stötar, explosion eller personskador föreligger.

Installera inte produkten på en plats behäftad med skador.

- Det kan leda till personskada, materiell skada eller olycka.

Se till att installationsplatsen förblir intakt över tid.

- Om installationsplatsen skadas eller försvagas på något sätt kan enheten falla ned och orsaka personskada, materiell skada eller olycka.

	Drift
Låt inte luftkonditioneringsan-läggningen vara igång under en längre tid när luftfuktigheten är väldigt hög och en dörr eller ett fönster är öppet.	Se till att nätkabeln inte kan dras ur eller skadas under drift.	Placera inga föremål på nätkabeln.
Fukten kan kondensera och blöta ner eller skada möbler etc.	I annat fall föreligger risk för elektriska stötar eller brand.	I annat fall föreligger risk för elektriska stötar eller brand.
Ta inte ur nätkontakten under drift.	Vidrör inte enheten med fuktiga händer.	Placera inte värmeelement eller andra apparater nära nätkabeln.
I annat fall föreligger risk för elektriska stötar eller brand.	I annat fall föreligger risk för elektriska stötar eller brand.	I annat fall föreligger risk för elektriska stötar eller brand.
Se till att vatten inte tränger in i de elektriska delarna.	Förvara eller använd inte lättantändlig gas eller brännbara ämnen i närheten av enheten.	Använd inte enheten under en längre tid i ett tätt, slutet utrymme.
Detta kan medföra risk för brand, elektriska stötar eller produkts-kada.	I annat fall föreligger risk för produktskada eller brand.	Syrebrist kan uppstå.
Om lättantändlig gas läcker ut, stäng av gasen och öppna ett fönster för att vädra innan du slår på enheten.	Om enheten avger obekanta ljud eller rök, stäng av strömbrytaren eller dra ur nät-kabeln.	Stäng av enheten och stäng fönster vid stormrisk. Vid risk för häftig storm kan enheten behöva demonteras om den är monterad nära ett fönster.
Använd inte telefonen, och slå inte på eller av strömbrytare. Explosionsrisk föreligger.	I annat fall föreligger risk för elektriska stötar eller brand.	Risk för egendomsskada, produktskada eller elektriska stötar föreligger.
Öppna inte intagsgallret under drift. Vidrör inte det elektrosta-tiska filtret, om enheten är ut-rustad med ett sådant.	Om enheten blir vattenindränkt (översvämmad eller under vat- ten), kontakta ditt servicecen- ter.	Se till att vatten inte kan tränga in i enheten.
Risk för personskada, elstötar eller driftstopp föreligger.	I annat fall föreligger risk för elektriska stötar eller brand.	Risk för brand, produktskada eller elektriska stötar föreligger.

Vädra rummet då enheten används tillsammans med en spis, ugn etc.

- I annat fall föreligger risk för elektriska stötar eller brand.

Om luftkonditioneringsanläggningen inte planeras att användas under en längre tid, stäng av strömbrytaren eller dra ur nätkabeln.

- Risk för produktskada, driftstopp eller oavsiktlig drift föreligger.

Slå av nätspänningen vid underhåll eller rengöring av enheten.

- Risk för elektriska stötar föreligger.

Se till att ingen kan gå på eller ramla över utomhusenheten.

- Detta kan leda till person- eller produktskador.

WARNING!

Installation

Kontrollera alltid eventuellt läckage av gas (köldmedium) efter installation eller reparation av enheten.

- Låg köldmedienivå kan leda till driftstopp.

Installera inte enheten där buller eller varmluft från utomhusenheten kan störa omgivningen.

- Detta kan bli till ett problem för dina grannar.

Montera dräneringsslangen så att vatten kan avledas på rätt sätt.

- En dålig anslutning kan förorsaka vattenläckage.

Minst två personer behövs för att lyfta och flytta enheten.

- Undvik personskador.

Se till att enheten monteras plant.

- Undvik vibrationer och vattenläckage.

Installera inte enheten där den utsätts för direkt havsvind (salt-stänk).

- Detta kan ge upphov till korrosion. Korrosion, speciellt på kondensorn och förångarens flänsar, kan förorsaka driftfel eller ineffektiv funktion.

Drift

Utsätt inte huden för direkt kall luft under en längre tid. Sitt inte i drag.

• Detta kan skada din hälsa.

Använd en mjuk trasa för rengöring. Använd inte starka rengöringsmedel, lösningsmedel etc.

- Risk för brand, elektriska stötar eller skador på plastdetaljer föreligger.

Se till att luftfiltret är korrekt monterat. Gör rent filtret varannan vecka, eller oftare om det behövs.

- Ett smutsigt filter sänker luftkonditioneringsanläggningens effektivitet, och kan förorsaka driftfel eller produktskador.

Använd en stadig pall eller stege vid rengöring av och underhåll.

- Var försiktig så att du inte skadar dig.

Produkten är inte avsedd för specifika ändamål som att skapa rätt betingelser för förvaring av livsmedel, konstföremål etc. Den är en luftkonditioneringsanläggning för personligt bruk; inte ett precisionskylsystem.

- Risk för skada eller förlust av egendom föreligger.

Vidrör inte enhetens metalldelar vid borttagning av luftfiltret. De är mycket vassa!

- Risk för personskada föreligger.

Stoppa inte in händer eller före- mål i luftintag eller luftutsläpp under drift.

- Där finns vassa och rörliga delar som kan förorsaka personskada.

Byt ut alla batterier i fjärrkontrollen mot nya av samma typ. Blanda inte gamla och nya batterier eller olika typer av batterier.

- Explosionsrisk föreligger.

Blockera inte luftintag eller luf- tutsläpp.

- Driftstopp kan uppstå.

Trampa inte på eller ställ nä- gonting på enheten. (Avser utomhusenheten.)

- Risk för person- eller produktskada föreligger.

Drick inte vatten som har dränerats från enheten.

- Vattnet är inte rent och kan skapa allvarliga hälsoproblem.

Ladda inte upp eller plocka isär batterierna. Bränn inte batterier.

- Explosionsrisk föreligger.

Tvätta noga med rent vatten om du får batterivätska på huden eller kläderna. Använd inte fjär- rkontrollen om batterierna har läckt.

- Batteriernas kemikalier kan ge brännsår eller innebära annan hälsorisk.

Borsta tänderna och uppsök läkare om du får i dig batterivätska. Använd inte fjärrkontrollen vid batteriläckage.

- Batteriernas kemikalier kan ge brännsår eller innebära annan hälsorisk.

Före användning

Förberedelser

1. Installationsarbeten måste utföras av kvalificerad och behörig personal.
2. Använd alltid en separat säkringskrets.

Användning

1. Om du utsätter dig för en direkt luftström under en längre tid kan din hälsa skadas. Se till att människor, husdjur eller växter inte utsätts för en direkt luftström under en längre tid.
2. Vädra rummet då enheten används tillsammans med en spis, ugn etc så att inte syrebrist uppstår.
3. Produkten är inte avsedd för specifika ändamål som att skapa rätt betingelser för förvaring av livsmedel, precisionsinstrument, husdjur, växter, konstföremål etc. Detta kan medföra skador på aktuella objekt.

Rengöring och underhåll

1. Vidrör inte enhetens metalldelar vid borttagning av luftfiltret. De vassa metallkanterna kan förorsaka skador.
2. Rengör inte luftkonditioneringsanläggningens insida med vatten. Den elektriska isoleringen kan skadas, vilket medför risk för elstötar.
3. Vid rengöring, kontrollera att strömbrytaren är frånslagen och nätkabeln urdragen. Under drift roterar fläkten med hög hastighet. Risk för personskada föreligger om spänningen slås på samtidigt som rengöring av enhetens insida pågår.

Service

Kontakta återförsäljarens auktoriserade servicecenter vid reparations- eller underhållsbehov.

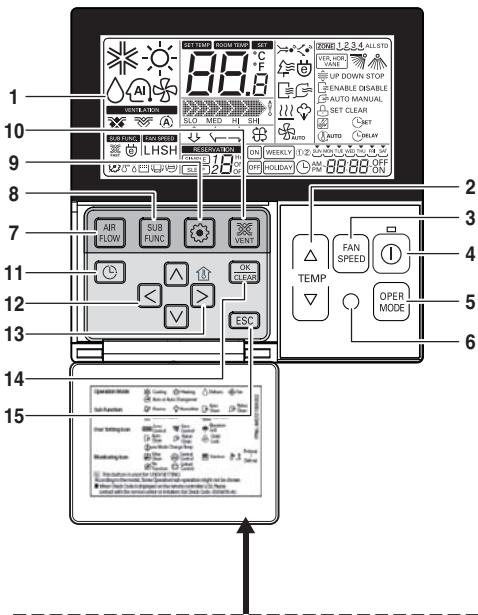

Trådbunden fjärrkontroll (tillbehör)

Fäst etiketten med snabbinformation på luckans insida. Välj språk.

1. Driftstatusskärm
2. Temperaturinställning

- Inställning av luftflödets temperatur (inte rumstemperaturen).

1. Fläkthastighet

2. Fläkthastigheten kan ställas in i tre steg.

3. Låg och medium ger samma hastighet

4. PÅ/AV

5. Val av driftläge

6. Mottagare för trådlös fjärrkontroll

- För vissa produkter kan inte trådlös fjärrkontroll användas.

1. Luftflöde
2. Underfunktion
3. Funktionsinställning
4. Ventilation
5. Reserverad
6. Upp, ned, vänster, höger

- Kontrollera inomhustemperaturen genom att trycka på ( 13 ).

1. Rumstemperatur

2. Visar rumstemperaturen där fjärrkontrollens mottagare är placerad.

3. Ingen styrning av rumstemperatur.

4. Vid friskluftsintag visas temperaturen där fjärrkontrollens mottagare är placerad.

5. Inställning/Avbryt

6. Avsluta

Modell: PQRCVSL0 (svart) PQRCVSL0QW (vit)

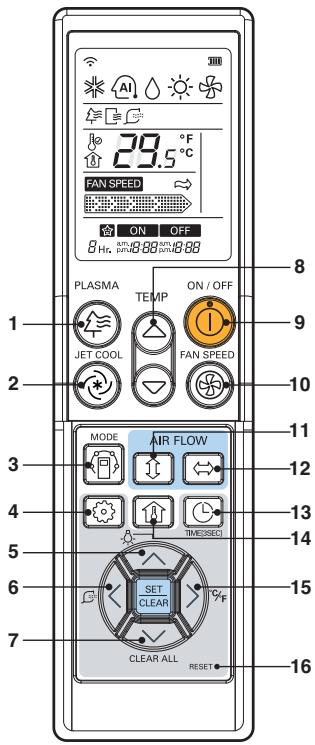

Trådbunden fjärrkontroll (tillbehör)

PQWRHDF0 (värmepump) PQWRCDF0 (endast kylning)

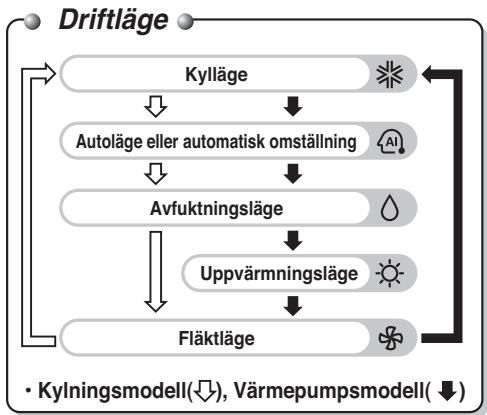


1. Plasma (tillbehör)

Snabbkylning med extra hög fläkthastighet.

1. Val av driftläge

Används för att välja driftläge.

1. Funktionsinställning

Används för aktivering eller inaktivering av automatisk eller smart rengöring.

1. LCD-ljusstyrka (tillbehör)

Används för justering av LCD-ljusstyrka

1. Smart rengöring (tillbehör)

Tar bort alla tidsinställningar.

1. Inställning av rumstemperatur

Ställer in rumstemperaturen.

1. PÅ/AV

Stänger av/slår på enheten.

1. Inställning av inomhusfläktens hastighet

Fläkthastigheten kan ställas in i fyra steg: låg, medium, hög och superhög.

1. Automatisk vridning

Startar/stoppar gallrets vridningsrörelse och reglerar luftflödet i vertikalledd.

1. Inställning av luftflödet i horisontalledd (tillbehör)

Reglerar luftflödet i horisontalledd.

1. Timer- och tidsinställning

Inställning av start, stopp och viloläge.

Används för att kontrollera rumstemperaturen.

1. Växling mellan °C och °F

Växlar temperaturvisningen mellan Celsius och Fahrenheit.

1. Återställning

Återställer fjärrkontrollen

Underhåll och service

WARNING! : Slå av nätspänningen innan något underhåll påbörjas.

Galler, hölje och fjärrkontroll

☐ Slå av nätspänningen före rengöring. Torka av höljet med en mjuk, torr trasa. Använd inte blekmedel eller slipmedel.

Obs!

Nätspänningen måste vara bruten före ren-göring av inomhusenheten.

Luftfilter

Luftfiltren bakom frontgallret ska kontrolleras och rengöras varannan vecka; oftare vid behov.

- Vatten varmare än 40 °C. Detta kan medföra deformering eller missfärgning.

- Flyktiga ämnen. Detta kan skada enhetens yta.

1. Demontera luftfiltret.

■ Ta bort filtret genom att dra i filterfliken.

VARNING! : Vidrör inte enhetens metalldelar vid borttagning av luftfiltret. De vassa kanterna kan orsaka personskada.

1. Rengör filtret med en dammsugare eller tvätta det med vatten.

■ Om så behövs, tillsätt lite milt rengöringsmedel i ljummet vatten.

■ Vatten varmare än 50 °C kan medföra de- formering eller missfärgning.

1. Låt filtret torka väl (inomhus eller i skuggan) efter tvätt.

■ Exponera inte filtret för direkt solljus eller någon värmekälla vid torkning.

1. Montera luftfiltret.

Om luftkonditioneringsanläggningen inte ska användas under en längre tid.

Om den inte ska användas under en längre tid.

Låt luftkonditioneringsanläggningen vara igång under 2–3 timmar med följande inställningar:

• Driftläge: Fläktdrift.
• Detta gör att enhetens inre delar torkar helt.

Stäng av strömbrytaren.

WARNING!

Stäng av strömbrytaren om luftkonditioneringsanläggningen inte ska användas under en längre tid. Damm och smuts som ansamlas kan orsaka brand.

Praktisk information

Luftfiltrets inverkan på energiförbrukningen. Om luftfiltret blir igensatt av damm och smuts sänks kylkapaciteten, och energiförbrukningen ökar med ca 6 %.

När luftkonditioneringsanläggningen ska tas i bruk igen.

Rengör luftfiltret (se sidan 9) och montera det i inomhusenheten.

Kontrollera att enheternas luftintag eller luftutsläpp inte är blockerat.

Kontrollera att jordledningen är korrekt ansluten. Den kan anslutas till inomhusenheten.

Användningstips

Se till att rummet inte blir för nedkylt

Det är inte bra för hälsan, och elförbrukningen blir onödigt hög.

Se till att dörrar och fönster är stängda.

Undvik i möjligaste mån att öppna dörrar och fönster så att den svala luften i rummet behålls.

Ha rullgardiner eller gardiner fördragna.

Låt inte direkt solljus stråla in i rummet när luftkonditioneringsanläggningen är igång.

Rengör luftfiltret regelbundet.

Igensatt luftfilter minskar luftflödet och minskar kyl- och avfuktningskapaciteten.

Rengör filtret åtminstone varannan vecka.

Håll en jämn rumstemperatur.

Justera det vertikala och horisontella luftflödet så att temperaturen i rummet blir jämn.

Vädra rummet ibland.

Eftersom fönstren hålls stängda under drift bör de regelbundet öppnas och rummet vädras.

Innan du kontaktar servicecentret

Felsökningstips! Spara tid och pengar!

Kontrollera följande punkter innan du tillkallar servicepersonal. Om felet kvarstår, kontakta servicepersonal.

Luftkonditioneringsanläggningen startar inte.	Det finns en underlig odör i rummet.	Kondens kan läcka från luftkonditioneringsanläggningen.	Efter omstart dröjer det ca tre minuter innan luftkonditioneringsanläggningen startar.
Är timern fel inställd?Har säkringen eller kretsbrytaren utlösts?	Kontrollera att det inte finns fukt på väggar, mattor, möbler eller textilier i rummet.	Kondens uppstår när luftflödet från luftkonditioneringsanläggningen kyler den varma rumsluften.	Detta är enhetens skyddsmekanism.Efter ca tre minuter startar luftkonditioneringsanläggningen.
Kyler eller värmer ineffektivt.	Luftkonditioneringsanläggningen är högljudd.	Ett knakande ljud hörs.	Fjärrkontrollens teck-enfönster lyser endast svagt, eller ingenting alls visas.
Är luftfiltret smutsigt?Se avsnittet om rengöring av luftfiltret.Rummet var kanske mycket varmt när luft-konditioneringsanläggningen startades första gången. Avvakta tills rummet har svalnat.Är temperaturen felaktigt inställd?Är inomhusenhetens luftintag eller luftutsläpp blockerat?	Ljudet låter som rin-nande vatten.-Detta ljud uppkommernär kylmediet transporteras runt i enheten.Ett väsande ljud, som när komprimerad luft släpps ut.-Detta ljud uppkommernär vatten avfuktas inuti enheten.	Detta ljud uppkommernär enhetens hölje utvid-gas eller dras samman på grund av temperaturförändringar.Filterlysdioden lyser.Efter rengöring av filt-ret, håll timerknappen och ▶ på den trådbundna fjärrkontrollen nedtryckta samtidigt i tre sekunder.	Är batterierna urladdade?Är batterierna korrekt isatta med polerna (+) och (−) åt rätt håll?

Obs!

VATTENBESTÄNDIGHET: Utomhusenheten är vattenbeständig. Inomhusenheten är däremot inte vattenbeständig och får inte exponeras för större mängder vatten.
