ARNU76GB8A2 - Aparat de aer condiționat LG - Notice d'utilisation et mode d'emploi gratuit

MANUAL DE UTILIZARE ARNU76GB8A2 LG

MANUAL DE UTILIZARE APARAT DE AER CONDIŢIONAT Vă rugăm să citiţi cu atenţie acest manual înainte de utilizarea aparatului dvs. şi să–l păstraţi pentru a-l consulta şi pe viitor. TIPUL: Tubulatura (Duct) – disponibil mare de presiune

Tubulatura (Duct) – disponibil mare de presiune - Manualul de utilizare

CUPRINS INFORMAŢIILE DVS Măsuri de siguranţă 3

Scrieţi aici numărul modelului şi seria: Model nr.

Înainte de funcţionare6 Instrucţiuni de funcţionare....7 Numele şi funcţia telecomenzii 7

Seria Le puteţi găsi pe o etichetă de pe partea laterală a fiecărei unităţi Numele dealer-ului Data cumpărării ■ Capsaţi bonul de cumpărare împreună cu această pagină pentru situaţia în care veţi avea nevoie să demonstraţi data cumpărării sau pentru probleme legate de garanţia aparatului.

Întreţinere şi service 9 Înainte de a contacta service-ul11

CITIŢI ACEST MANUAL În cuprinsul sĂu, veţi găsi multe indicaţii care vă vor ajuta să utilizaţi şi să întreţineţi în mod corespunzător aparatul dvs. de aer condiţionat. Cu puţina grijă, veţi putea economisi mult timp şi mulţi bani de-a lungul perioadei de utilizare a aparatului dvs. de aer condiţionat. Veti găsi numeroase răspunsuri la probleme obişnuite în diagrama de diagnosticare a problemelor. Dacă veţi analiza cu prioritate diagrama de diagnosticare a problemelor, este posibil să nu fie nevoie să contactaţi service-ul.

AVERTIZARE • Contactaţi tehnicianul de service autorizat pentru repararea şi intreţinerea acestei unităţi. • Contactaţi instalatorul pentru instalarea acestei unităţi. • Aparatul de aer condiţionat nu trebuie folosit de copiii dvs. sau de persoane invalide nesupravegheate • Copii mici trebuie supravegheaţi pentru a vă asigura ca nu se joacă cu aparatul de aer condiţionat. • Când cablul de alimentare urmează să fie înlocuit, această acţiune trebuie să fie efectuată de personal autorizat, care să folosească numai piese de schimb originale. • Instalarea trebuie efectuată în conformitate cu Codul Naţional Electric, numai de către personal autorizat şi calificat.

AVERTIZARE Acest simbol indică posibilitatea decesului sau a unor leziuni grave.

Acest simbol indica posibilitatea rănirii sau a unor pagube.

■ Sensul simbolurilor folosite în acest manual este indicat mai jos.

Asiguraţi-vă că nu faceţi următoarele lucruri : Asiguraţi-vă că urmaţi instrucţiunile.

AVERTIZARE ■ Instalarea Nu folosiţi un tablou electric defect sau sub capacitate. Folosiţi aparatul pe un circuit sparat.

Pentru lucrările electrice, contactaţi dealer-ul, vânzătorul, un electrician calificat, sau un centru de service autorizat.

Asiguraţi impământarea produsului.

• Există pericolul de incendiu sau electrocutare

• Nu incercaţi să demontaţi sau să reparaţi singuri produsul. Există riscul de incendiu sau electrocutare

• Există riscul de incendiu sau electrocutare

Instalaţi panoul şi capacul casetei de control în siguranţă.

Folosiţi totdeauna acest aparat pe un circuit special şi cu tablou electric corespunzător.

Folosiţi tablou electric sau siguranţe corespunzătoare.

• Există riscul de incendiu sau electrocutare

• Cablarea sau instalarea necorespunzătoare pot provoca incendiu sau electrocutare.

• Există riscul de incendiu sau electrocutare

Nu modificaţi sau extindeţi cablul de alimentare.

Nu instalaţi, înlăturaţi sau reinstalaţi unitatea pe cont propriu (clientul).

Procedaţi cu grijă la despachetarea şi instalarea produsului.

• Există riscul de incendiu sau electrocutare

• Există pericolul de incendiu sau electrocutare.

• Părţile ascuţite ar putea provoca rănirea. Aveţi grijă în mod deosebit la muchiile carcasei şi nervurile de pe condensator şi evaporator.

Pentru instalare, contactaţi întotdeuana dealer-ul sau un centru autorizat de service.

Nu instalaţi produsul pe un stand de instalare defect.

Asiguraţi-vă că zona de instalare nu se deteriorează cu trecerea timpului.

• Există riscul de incendiu sau electrocutare, explozie sau rănire.

• Poate provoca rănirea, accidentarea sau deteriorarea produsului.

• Dacă baza se prăbuşeşte, aparatul de aer condiţionat ar putea cădea odată cu ea, provocând pagube materiale, defectarea produsului şi rănire.

Manualul de utilizare 3

Pentru a împiedica rănirea beneficiarului sau a altor persoane ori producerea unor pagube materiale, trebuie urmate următoarele instrucţiuni. ■ Utilizarea incorectă pentru că au fost ignorate instrucţiunile va duce la vătămări şi deteriorare. Gravitatea este clasificată în funcţie de următoarele indicaţii.

■ Utilizarea Nu lasaţi aparatul de aer condiţionat în funcţiune timp îndelungat când umiditatea este foarte ridicată, iar uşa sau fereastra sunt deschise. • Umiditatea poate produce condens, iar mobila se poate uda sau deteriora. Nu scoateţi din priză sau introduceţi în priză cablul de alimentare in timpul funcţionării. • Există riscul de incendiu sau electrocutare Nu lăsaţi apa să pătrundă în piesele electrice.

Asiguraţi-vă ca, cablul de alimentare : să nu fie smuls din priză sau deteriorat în timpul funcţionării. • Există riscul de incendiu sau electrocutare. Nu atingeţi(utilizaţi) produsul cu mâinile ude.

Nu aşezaţi nimic pe cablul de alimentare

• Există riscul de incendiu sau electrocutare Nu asezaţi un dispozitiv de încălzire sau alte aparate în apropierea cablului de alimentare.

• Există riscul de incendiu sau electrocutare

• Există riscul de incendiu sau electrocutare

Nu depozitaţi gaz inflamabil sau combustibili în apropierea produsului.

Nu folosiţi produsul pentru un timp îndelungat în spaţii închise ermetic.

• Există riscul de incendiu, defectare a produsului sau electrocutare.

• Există riscul de incendiu sau defectare a produsului.

• S-ar putea produce o lipsă de oxigen.

Când gazul inflamabil prezintă scurgeri, închideţi gazele şi deschideţi o fereastră pentru aerisire inainte de a porni produsul.

Dacă aparatul produce sunete ciudate, miros sau fum, opriţi imediat tabloul electric sau deconectaţi cablul de alimentare.

Opriţi utilizarea şi închideţi fereastra în caz de furtună sau uragan. Dacă este posibil, mutaţi produsul de lângă fereastră înainte să ajungă uraganul.

• Nu folosiţi telefonul şi nu conectaţi sau deconectaţi comutatoare. Există pericol de explozie sau incendiu.

• Există riscul de incendiu sau electrocutare.

• Există riscul de pagube materiale, defectare a produsului sau electrocutare.

Nu deschideţi grila de admisie a produsului in timpul funcţionării. (Nu atingeţi filtrul electrostatic, dacă unitatea este echipată cu aşa ceva).

Când produsul s-a udat (inundat sau a fost introdus în apă), contactaţi un centru autorizat de service.

• Există riscul de rănire, electrocutare sau defectare a produsului.

• Există riscul de incendiu sau electrocutare.

Aerisiţi camera în care se află produsul din când în când, dacă e utilizat împreună cu un cuptor etc. • Există riscul de incendiu sau electrocutare. Când produsul urmează să nu fie folosit timp indelungat deconectaţi stecherul şi opriţi tabloul electric. • Există riscul de avariere sau defectare ori operare neintenţionată a produsului.

Aveţi grijă ca apa să nu pătrundă în produs.

• Există riscul de incendiu, electrocutare sau defectare a produsului.

Întrerupeţi alimentarea de la reţţea când curăţaţi sau faceţi operaţiuni de intreţinere a produsului. • Există riscul de electrocutare. Luaţi măsuri ca nimeni să nu poată călca sau să nu cadă pe unitatea exterioară. • Acest lucru ar putea avea drept rezultat rănirea persoanei şi defectarea produsului.

ATENŢIE! ■ Instalarea

• Nivelurile scăzute ale refrigerantului pot cauza defectarea produsului. Nu instalaţi produsul în locuri unde zgomotul sau aerul cald de la unitatea exterioară ar putea produce avarii sau deranja vecinii. • Acestea pot crea probleme vecinilor dvs.

Instalaţi furtunul de drenare pentru a vă asigura că apa este evacuată corespunzător. • O conexiune necorespunzătoare poate cauza scugeri de apă. Folosiţi cel puţin două persoane pentru a ridica şi transporta produsul. • Evitaţi leziunile.

Ţineţi echipamentul la nivel atunci când îl instalaţi. • Pentru a evita vibrarea sau scurgerile de apă. Nu instalaţi produsul in locuri unde este expus brizei marine (stropi de apa sărată) în mod direct. • Aceasta poate provoca erodarea materialelor din care e fabricat produsul. Posibila afectare a condensatorului şi evaporatorului ar putea cauza funcţionarea defectuoasă sau ineficientă a produsului.

■ Utilizarea Nu vă expuneţi pielea direct la aerul rece pentru mult timp. (Nu staţi în curent.)

• V-ar putea afecta sănătatea. Folosiţi o cârpă moale pentru a-l curăţa. Nu folosiţi detergenţi duri, solvenţi, etc. • Există riscul de incendiu sau electrocutare ori de deteriorare a componentelor din plastic.

Nu folosiţi aparatul pentru scopuri speciale, precum păstrarea alimentelor, a operelor de artă etc. Produsul este un aparat de aer condiţionat de folosit de către consumatori, nu un sistem de refrigerare de precizie. • Există pericolul de avariere. Nu atigeţi piesele de metal ale produsului când înlăturaţi filtrul de aer. Sunt foarte ascuţite!. • Există riscul să vă răniţi.

Nu blocaţi orificiile de admisie sau evacuare a fluxului de aer.

• Produsul se poate defecta. Nu vă urcaţi pe produs şi nici nu puneţi ceva pe acesta (pe unitatea exterioară). • Există pericolul să vă răniţi şi riscul de defectare a produsului.

Introduceţi întotdeauna filtrul în siguranţă. Curaţaţi filtrul la fiecare două săptămâni sau mai des dacă este nevoie.

Nu introduceţi mâinile sau obiecte în orificiul de admisie sau în cel de evacuare în timpul utilizării produsului.

Nu beţi apa care se scurge din echipament.

• Un filtru murdar reduce eficienţa aparatului de aer condiţionat şi ar putea cauza funcţionarea defectuoasă a produsului sau deteriorarea sa.

• Componentele ascuţite, în mişcare, v-ar putea răni.

• Nu este igienic şi v-ar putea crea probleme grave de sănătate.

Folosiţi un scaun sau o scară solidă când curăţaţi sau faceţi operaţiuni de întreţinere a aparatului.

Înlocuiţi toate bateriile din telecomandă cu unele noi de acelaşi tip. Nu amestecaţi bateriile vechi cu unele noi sau baterii de tipuri diferite.

• Fiţi atenţi şi evitaţi să vă loviţi.

• Există riscul de incendiu sau explozie.

Dacă lichidul de la baterii ajunge în contact cu pielea sau hainele, spălaţi bine cu apă curată. Nu folosiţi telecomanda dacă bateriile au avut scurgeri. • Substanţele chimice din baterii ar putea cauza arsuri sau alte pericole pentru sănătate.

Nu reincărcaţi sau dezasamblaţi bateriile. Nu aruncati bateriile în foc. • Pot arde sau exploda.

Dacă ingeraţi lichid de la baterii, spălaţi-va pe dinţi si consultaţi medicul. Nu folosiţi telecomanda dacă bateriile au avut scurgeri. • Substanţele chimice din baterii ar putea cauza arsuri sau alte pericole pentru sănătate.

Manualul de utilizare 5

Verificaţi întotdeauna să nu existe scurgeri de gaz refrigerant după instalarea sau repararea produsului

Înainte de funcţionare

Înainte de funcţionare Pregătirea pentru utilizare 1. Contactaţi un specialist pentru instalare. 2. Folosiţi un circuit special.

Întrebuinţare 1. Expunerea directă la fluxul de aer pentru o perioadă lungă de timp ar putea fi dăunătoare pentru sănătatea dvs. Nu expuneţi persoane, animale de companie sau plante la fluxul de aer direct pentru perioade mari de timp. 2. Din cauza posibilităţii unei lipse de oxigen, aerisiţi camera când sunt utilizate şi dispozitive de încălzit. 3. Nu folosiţi acest tip de aparat de aer condiţionat pentru scopuri speciale nespecificate (ex : păstrarea unor mecanisme fine, alimente, animale de companie, plante sau obiecte de artă). Acest tip de utilizare le-ar putea dăuna acestora.

Curăţarea şi întreţinerea 1. Nu atingeţi componentele metalice ale unităţii când scoateţi filtrul. Este posibil să vă răniţi în muchii. 2. Nu folosiţi apă ca să curăţati interiorul aparatului de aer condiţionat. Expunerea la apă poate distruge izolaţia, conducând la o posibilă electrocutare. 3. Înainte să curăţaţi unitatea, asiguraţi-vă că alimentarea şi tabloul electric sunt oprite. Ventilatorul se roteşte la o viteză foarte mare în timpul funcţionării. Există posibilitatea de rănire dacă se declanşează accidental alimentarea unităţii în timp ce curăţaţi piesele din interior.

Service-ul Pentru reparare şi întreţinere, contactaţi service-ul autorizat.

Instrucţiuni de funcţionare

Instrucţiuni de funcţionare 1. Ecranul de indicare a funcţionării 2. Butonul de setare a temperaturii • El nu va seta temperatura camerei ci temperatura aerului evacuat.

3. Butonul pentru viteza ventilatorului. • Viteza ventilatorului are trei trepte. • Treapta mijlocie şi joasă este aceeaşi. 4. Buton de pornire /oprire. 5. Butonul de selectare a modului de funcţionare 6. Receptorul telecomenzii fără fir • Unele produse nu recepţionează fără fir.

7. Butonul fluxului de aer

8. Butonul pentru subfuncţii 9. Butonul de setare a funcţiei 10. Butonul pentru ventilare 11. Programare 12. Butonul sus, jos, stanga, dreapta • Pentru a verifica temperatura din interior, apasaţi butonul ( ). Vă rugăm ataşaţi eticheta pe partea interioara a capacului telecomenzii. Va rugăm să alegeţi limba, în funcţie de ţara dvs.

13. Butonul pentru temperatura camerei • Afiseaza numai temperatura camerei percepută de telecomandă. • Nu există un control al temperaturii camerei. • În cazul unităţii de preluare a aerului curat, se afişează numai temperatura din jurul telecomenzii. 14. Butonul de anulare/setare 15. Butonul de ieşire

※ Unele funcţii nu pot fi utilizate şi afişate, în funcţie de tipul produsului. ※ El va afişa o valoarea neobişnuită a temperaturii camerei dacă telecomanda cu fir nu este conectată.

Modelul : PQRCVSL0 (Culoare neagră) PQRCVSL0QW (Culoare albă)

Manualul de utilizare 7

Numele şi funcţia telecomenzii cu fir(Accesorii)

Instrucţiuni de funcţionare

Numele si funcţia telecomenzii cu fir(Opţional) 1. Butonul Plasma(opţional) Folosit pentru a porni sau opri funcţia de purificare Plasma. 2. Butonul JET COOL Răcirea rapidă activează viteza foarte ridicată a ventilatorului. 3. Butonul de selectare al modului de funcţionare Folosit să selecteze modul de funcţionare

4. Butonul de setare funcţie Folosit să seteze sau să efectueze autocurăţarea sau curăţarea inteligentă.

5. Butonul de luminozitate LCD (Opţional) Folosit să regeze luminozitatea LCD-ului

6. Buton de curăţare inteligentă (Opţional) Folosit să pornească sau să oprească curăţarea. 7. Buton de curăţare completă Folosit sa şteargă toate temporizatoarele. 8. Butonul de setare a temperaturii camerei Folosit să selecteze temperatura camerei. 9. Butonul pornire/oprire Folosit să pornească/oprească unitatea

10. Butonul de selectare a vitezei ventilatorului interior Folosit să selecteze viteza ventilatorului în patru trepte: scăzută, medie, ridicat şi « chaos » (« haos »).

PQWRHDF0 (Pompa de căldură) 11. Butonul de baleiere automată PQWRCDF0 (Numai răcire) Folosit să oprească sau sa pornească lamele şi să seteze direcţia sus/jos a fluxului de aer

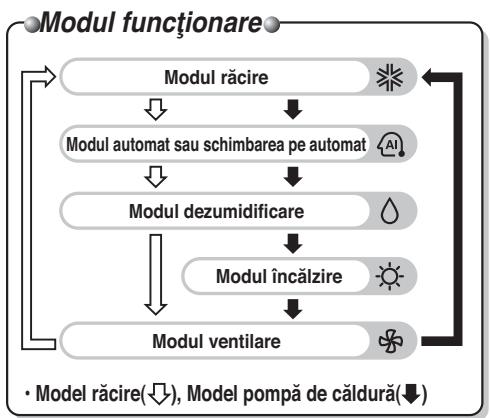

Modul funcţionare Modul răcire Modul automat sau schimbarea pe automat

Modul dezumidificare Modul încălzire Modul ventilare

), Model pompă de căldură( )

12. Butonul de comandă a direcţiei pe orizontal a fluxului de aer (Opţional) Folosit să seteze direcţia fluxului de aer orizontal dorit. 13. Buton de setare a temporizatorului şi timpului Folosit să seteze timpul de pornire sau oprire şi funcţionarea « sleeping ». 14. Buton de verificare a temperaturii camerei Folosit să verifice temperatura camerei. 15. Buton de comutare °C/°F Folosit pentru a comuta citirea temperaturii de pe scara Celsius pe scara Fahrenheit. 16. Butonul de resetare Folosit să reseteze telecomanda.

Intreţinere şi service

Intreţinere şi service Grila, carcasa şi telecomanda ❏ Deconectaţi sistemul de la alimentare înaintea curăţării. Curăţaţi cu o cârpă moale, uscată. Nu folosiţi soluţii abrazive sau înălbitor.

OBSERVAŢIE Alimentarea trebuie întreruptă înaintea curăţării unitaţii interioare.

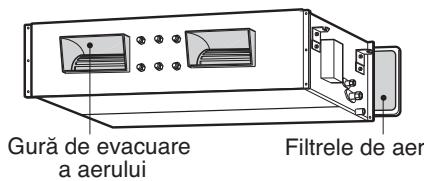

Filtrele de aer Filtrele de aer din spatele grilei frontale trebuie să fie verificate şi curăţate odată la 2 săptămâni sau mai des, dacă este nevoie.

Gură de evacuare a aerului

1. Înlăturaţi filtrele de aer/ lavabile. ■ Sustineţi şi trageti uşor înainte pentru a scoate filtrul.

ATENŢIE: Când filtrul urmează să fie scos, nu atingeţi componentele metalice ale unitaţii interioare. Vă puteti răni.

■ Nu folosiţi niciodată: • Apă de peste 40°C Ar putea provoca deformarea şi /sau decolorarea • Substanţe volatile Ar putea deteriora suprafeţele aparatului de aer condiţionat

2. Curăţaţi praful cu aspiratorul sau spălaţi cu apă. ■ Dacă praful se vede, spălaţi cu apă călduţă şi detergent neutru. ■ Dacă se va folosi apă fierbinte (50° sau mai mult) filtrul se poate deforma.

3. După spălarea cu apă, uscaţi-l bine, la umbră. ■ Nu uscaţi filtrul la soare sau la căldură generată de foc. SCO U RIN CLB ARGE

Manualul de utilizare 9

ATENŢIE : Înainte de efectuarea oricărei acţiuni de întreţinere, întrerupeţi alimentarea de la reţea a sistemului.

Intreţinere şi service

Cand aparatul de aer condiţionat nu va fi utilizat mai mult timp. Când urmează să nu se folosască timp îndelungat

Când aparatul de aer condiţionat urmează să fie folosit din nou

Utilizati aparatul de aer conditionat la următoarele setări pentru 2 -3 ore. • Tipul de funcţionare: modul de funcţionare a ventilatorului • Acesta va usca mecanismele interne. Decuplaţi tabloul electric.

Curăţaţi filtrul de aer şi instalaţi-l în unitatea interioară (a se vedea pag. 9 pentru curăţarea sa)

Verificati ca fantele de admisie aer şi evacuare aer ale unităţii interioare/exterioare să nu fie obturate.

ATENŢIE Decuplaţi tabloul electric când aparatul de aer condiţionat nu va fi utilizat mai mult timp. Praful se poate aduna şi poate provoca incendiu.

Verificaţi ca firul de împământare să fie conectat corect.

Informaţii ajutătoare Filtrele de aer şi factura dvs. de electricitate Dacă filtrele se îmbâcsesc de praf, capacitatea de răcire va scădea, iar 6% din electricitatea folosită pentru utilizarea aparatului se va risipi.

Sfaturi cu privire la funcţionare

Nu suprarăciţi încăperea.

Trageţi jaluzelele şi perdelele.

Păstraţi constantă temperatura camerei.

Nu este benefic pentru sănătate şi risipeşte electricitatea.

Nu lăsaţi lumina soarelui să pătrundă direct în cameră când aparatul de aer condiţionat este în funcţiune.

Reglaţi direcţia fluxului de aer pe verticală şi orizontală, pentru a asigura temperatura uniformă în cameră.

Asigurati-vă că uşile şi ferestrele sunt închise etanş.

Curăţaţi periodic filtrul de aer/lavabil.

Evitaţi pe cât posibil deschiderea uşilor şi ferestrelor, pentru a păstra aerul rece în cameră.

Dacă filtrele sunt blocate, fluxul de aer este redus, iar răcirea şi dezumidificarea sunt şi ele reduse. Curaţaţi-l cel puţin odată la 2 săptămâni.

Deoarece ferestrele sunt păstrate închise, este necesară aerisirea camerei din când în când.

Intreţinere şi service

Înainte de a contacta service-ul Sfaturi privind diagnosticarea problemelor! Economisiţi timp şi bani! Verificaţi următoarele puncte inainte de a solicita reparaţii sau service……….Daca funcţionarea defectuoasă persistă, vă rugăm să contactaţi dealer-ul dvs.

Aparatul de aer condiţionat nu funcţionează.

Camera are un miros specific.

Se pare că procesul de condensare provoacă scurgeri de la aparatul de aer condiţionat.

Aparatul de aer condiţionat nu funcţionează timp de aprox. 3 minute după repornire.

• Aţi făcut vreo greşeală • Verificaţi dacă acesta la utilizarea temporizanu este un miros de torului? umezeală de la pereţi, • Este siguranţa arsă sau covoare, mobilier sau a fost tabloul electric hainele din cameră. deconectat?

• Fenomenul de conden- • Acest lucru se datosare are loc atunci rează dispozitivului de când fluxul de aer din protecţie al mecanisaparatul de aer mului. condiţionat răceşte • Aşteptaţi aprox. 3 miaerul cald din cameră. nute şi va începe să funcţioneze.

Nu răceşte sau încălzeşte eficient.

Dacă se aude un zgomot care seamănă cu producerea unei crăpături.

Funcţionarea aparatului de aer condiţionat produce zgomot.

Afişajul telecomenzii este slab sau lipseşte.

• Este filtrul de aer mur- • Dacă este un zgomot • Acest zgomot este gene- • Sunt bateriile consucare seamănă cu apa dar? A se vedea inrat de dilatarea/ contracmate? strucţiunile de curăţare curgând. tarea panoului frontal, • Sunt bateriile introduse a filtrului de aer/lavabil. -Este sunetul pe care il etc. din cauza schimbări- în direcţiile (+) şi (-) face freonul care curge lor de temperatură. • Este posibil ca în caopuse? în interiorul unităţii meră să fi fost foarte cald când aparatul de aparatului de aer aer condiţionat a fost condiţionat. Lampa (LED-ul) de • Dacă zgomotul seapornit. Aşteptaţi ca să semnalizare a stării răcorească. mănă cu al aerului filtrului este aprinsă. comprimat eliberat în • A fost setată corect temperatura? atmosferă. • Pentru curăţarea filtru• Sunt fantele de admisie -Este sunetul apei de lui, apăsaţi în acelaşi sau evacuare ale unidezumidificare, procetimp butonul temporizasată în interiorul apatăţii interioare obturate? torului şi butonul ◀ al ratului de aer telecomenzii cu fir în condiţionat. acelaşi timp pentru 3 secunde. OBSERVAŢIE REZISTENT LA APĂ: partea exterioară a acestui aparat de aer condiţionat este REZISTENTĂ LA APĂ Partea interioară nu este rezistentă la apă şi trebuie ferită de apa în exces.

Manualul de utilizare 11
