NÁVOD K OBSLUZE ARNU76GB8A2 LG

KLIMATIZACE Předtím, než začnete používat své vybavení, si pečlivě prostudujte tuto příručku. Ponechejte si ji pro budoucí použití.

TYP: KANÁLOVÁ JEDNOTKA – VYSOKOTLAKÁ

www.lg.com Kanálová jednotka - Uživatelská příručka vysokostatické jednotky Operating Instructions OBSAH

• Bezpečnostní opatření p. 3
• Zde zapište číslo modelu a výrobní číslo: Číslo modelu Před zahájením provozu p. 6
• Výrobní číslo Návod k obsluze p. 7

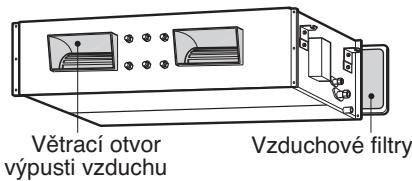

• Naleznete je na štítku na boční straně každé jednotky. Název a funkce dálkového ovladače p. 7
• Servis a údržba p. 9
• Než se obrátíte na servisní službu Jméno prodejce Datum nákupu ■ K této stránce přiložte stvrzenku pro případ, že by někdy bylo třeba doložit datum nákupu nebo uplatnit záruku p. 11

PROSTUDUJTE TUTO PŘÍRUČKU

Uvnitř příručky naleznete mnoho užitečných pokynů, jak správně používat a udržovat své klimatizační zařízení. I nevelká preventivní péče, kterou své klimatizaci věnujete, vám během její životnosti může ušetřit spoustu času a peněz. V oddíle věnovaném odstraňování závad naleznete odpovědi na mnoho častých problémů. Nahlédnete-li nejdříve do oddílu odstraňování závad, možná nebudete muset volat servisní službu.

BEZPEČNOSTNÍ OPATŘENÍ

• Potřebujete-li provést opravu nebo údržbu jednotky, kontaktujte autorizovaného servisního technika.
• Potřebujete-li provést montáž jednotky, kontaktujte elektroinstalatéra.
• Děti a tělesně postižení by tuto klimatizaci neměli používat bez dozoru.
• Malé děti je třeba hlídat, aby si s klimatizací nehrály.
• Pokud je třeba vyměnit napájecí kabel, může takovou výměnu provádět pouze autorizovaná osoba a pouze za použití originálních náhradních součástí.
• Montáž je nutno provést v souladu s Národními předpisy pro elektrická zařízení a pouze kvalifikovanými a autorizovanými osobami. 2 Vnitřní jednotka Bezpečnostní opatření Chcete-li zabránit zranění uživatele nebo jiných osob nebo škodám na majetku, řiďte se následujícími pokyny. ■ Nebudete-li dbát na pokyny, může nesprávné fungování vybavení způsobit škody nebo zranění. Závažnost je označena následujícími symboly. VAROVÁNÍ Tento symbol vyjadřuje riziko vážného zranění nebo smrti. VÝSTRAHA Tento symbol vyjadřuje riziko zranění nebo poškození majetku. ■ Významy symbolů používaných v tomto návodu jsou uvedeny níže. Tuto činnost neprovádějte. Řiďte se pokyny. VAROVÁNÍ ■ Montáž Nepoužívejte vadné pojistky nebo pojistky s nedostatečným jmenovitým proudem. Toto zařízení používejte pouze na dedikovaném okruhu.
• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. Chcete-li vykonávat elektrikářské práce, spojte se s prodejcem, kvalifikovaným elektrikářem nebo s autorizovaným servisním centrem. Výrobek vždy uzemněte.

• Výrobek nerozebírejte ani neopravujte. Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. Vždy montujte na dedikovaný okruh s pojistkou. Používejte pojistku se správným jmenovitým proudem.

• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

• Nesprávná kabeláž nebo montáž může způsobit požár nebo úraz elektrickým proudem.

• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. Neměňte ani neprodlužujte napájecí kabel. Zákazník by neměl montovat ani odstraňovat jednotku bez pomoci. Při vybalování a montáži výrobku buďte opatrní. Pevně namontujte panel a kryt řídící skříňky.

• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. Chcete-li výrobek namontovat, vždy se spojte s prodejcem nebo s autorizovaným servisním centrem.
• Mohlo by dojít k požáru, úrazu elektrickým proudem, výbuchu nebo ke zranění.

• Mohlo by dojít k požáru, úrazu elektrickým proudem, výbuchu nebo ke zranění.

• Ostré hrany mohou způsobit zranění. Buďte obzvlášť opatrní na hrany skříně a na žebra kondenzátoru a odpařovače. Nemontujte výrobek na vadný povrch. Ujistěte se, že se stav povrchu, na který výrobek montujete, časem nezhorší.

• Mohlo by dojít ke zranění uživatele, k nehodě nebo k poškození výrobku.

• Pokud dojde k propadu povrchu, klimatizace by se mohla propadnout společně s tímto povrchem, a způsobit tak škody na majetku, selhání výrobku nebo zranění. Příručka vlastníka 3 ČEŠTINA Bezpečnostní opatření Bezpečnostní opatření ■ Provoz Nenechávejte klimatizaci zapnutou příliš dlouho ve vlhkém prostředí, nebo pokud je otevřené okno či dveře.
• Vlhkost by se mohla srazit na nábytku a poškodit ho. Během provozu nepřipojujte ani neodpojujte zástrčku zdroje energie.
• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem Nedovolte, aby se do elektrických součástí dostala voda.
• Mohlo by dojít k požáru, selhání výrobku nebo k úrazu elektrickým proudem. Zajistěte, aby napájecí kabel nebylo možné během provozu vytáhnout nebo poškodit.
• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. Nedotýkejte se výrobku (nepracujte s ním) mokrýma rukama.
• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. V blízkosti výrobku neskladujte ani nepoužívejte hořlavé plyny ani jiné hořlaviny.
• Mohlo by dojít k požáru nebo k selhání výrobku. Na napájecí kabel neumisťujte žádné předměty.

• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. Neumisťujte do blízkosti napájecího kabelu topná tělesa ani jiná zařízení.
• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. Nepoužívejte výrobek po dlouhou dobu v těsných uzavřených prostorách.
• Hrozí nedostatek kyslíku. Pokud dojde k úniku hořlavého plynu, zastavte únik plynu a otevřete okno. Teprve po vyvětrání můžete výrobek zapnout. Pokud z výrobku vychází podivné zvuky, zápach nebo dým, vypněte pojistku nebo odpojte napájecí kabel. Při bouřce nebo vichřici výrobek vypněte a zavřete okno. Pokud je to možné, odstraňte výrobek z okna ještě před příchodem vichřice.

• Nepoužívejte telefon ani nic nezapínejte a nevypínejte. Mohlo by dojít k výbuchu nebo k požáru.

• Mohlo by dojít k úrazu elektrickým proudem nebo k požáru.

• Mohlo by dojít k poškození majetku, selhání výrobku nebo k úrazu elektrickým proudem. Během provozu neotevírejte přívodní mřížku. (Pokud je jednotka vybavena elektrostatickým filtrem, nedotýkejte se ho.) Pokud je výrobek mokrý (naplněný vodou nebo ponořený ve vodě), spojte se s autorizovaným servisním centrem.

• Mohlo by dojít ke zranění, úrazu elektrickým proudem nebo k selhání výrobku.

• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. Pokud výrobek používáte v blízkosti sporáku či podobných zařízení, občas jej provětrejte.
• Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. Pokud výrobek není dlouho používán, odpojte zástrčku zdroje energie nebo vypněte pojistku.
• Mohlo by dojít k poškození výrobku, k jeho selhání nebo k jeho nechtěnému zapnutí. 4 Vnitřní jednotka Zajistěte, aby se do výrobku nedostala voda.

• Mohlo by dojít k požáru, úrazu elektrickým proudem nebo k poškození výrobku. Při čištění nebo provádění údržby výrobku vypněte hlavní přívod energie.
• Mohlo by dojít k úrazu elektrickým proudem. Zajistěte, aby nikdo nemohl na venkovní jednotku šlápnout nebo spadnout.
• Mohlo by dojít ke zranění nebo k poškození výrobku. Bezpečnostní opatření ČEŠTINA VÝSTRAHA ■ Montáž Po provedení montáže nebo opravy výrobku vždy zkontrolujte, zda z něj neuniká plyn (chladivo).
• Nízká hladina chladiva může způsobit selhání výrobku. Nemontujte výrobek do míst, kde by hluk nebo horký vzduch z venkovní jednotky mohl poškozovat okolí.
• Mohlo by to způsobit problémy vašim sousedům. Namontováním vypouštěcí hadice zajistíte správné odvádění vody.
• Špatné připojení hadice může způsobit únik vody. Výrobek přemisťujte a zvedejte ve dvou nebo více lidech.
• Vyhnete se tak zranění. ■ Provoz Nevystavujte pokožku po dlouhou dobu přímému působení studeného vzduchu. (Nesedejte si do průvanu.)
• Mohlo by to poškodit vaše zdraví. K čištění používejte jemný hadřík. Nepoužívejte hrubé čisticí prostředky, rozpouštědla atd.
• Mohlo by dojít k požáru, úrazu elektrickým proudem nebo k poškození plastových částí výrobku. Nepoužívejte výrobek ke zvláštním účelům, jako je např. uchovávání potravy, uměleckých děl atd. Jedná se o spotřebitelskou klimatizaci, ne o profesionální chladicí systém.
• Mohlo by dojít k poškození nebo ztrátě majetku. Při odstraňování vzduchového filtru se nedotýkejte kovových částí výrobku. Jsou velmi ostré!
• Mohlo by dojít k úrazu. Výrobek nenaklánějte (ani při montáži).
• Zabráníte tak vibracím a únikům vody. Výrobek nemontujte do míst, kde by byl přímo vystaven větru vanoucímu od moře (obsahuje sůl).
• Mohlo by dojít ke zkorodování výrobku. Koroze, obzvláště pak na žebrech kondenzátoru a odpařovače, může způsobit selhání výrobku nebo jeho neefektivní provoz. Neblokujte přívod a odvod vzduchu.

• Mohlo by dojít k selhání výrobku. Na výrobek nestoupejte ani na něj nic nepokládejte. (venkovní jednotky)
• Mohlo by dojít ke zranění osob nebo k selhání výrobku. Nepijte vodu odvedenou z výrobku. Filtr vždy vkládejte pokynú výrobce. Filtr čistěte každé dva týdny (pokud je to nutné, i častěji). Pokud je výrobek zapnutý, nevkládejte do otvorů pro přívod či odvod vzduchu ruce ani jiné předměty.

• Špinavý filtr snižuje efektivitu klimatizace a může způsobit selhání výrobku nebo jeho poškození.

• Nachází se zde ostré a pohyblivé části, které mohou způsobit zranění.

• Je to nehygienické a mohlo by vám to způsobit vážné zdravotní potíže. Use a firm stool or ladder when cleaningPři čištění a údržbě výrobku používejte stabilní stoličku nebo žebřík. Vyměňte veškeré baterie v dálkovém ovládání za nové baterie stejného typu současne. Nepoužívejte zároveň staré a nové baterie nebo různé typy baterií. Baterie nenabíjejte ani je nerozebírejte. Baterie nevhazujte do ohně.

• Buďte opatrní a vyhýbejte se zranění.

• Mohlo by dojít k požáru nebo k výbuchu.

• Mohou shořet nebo vybuchnout. Pokud se tekutina z baterií dostane na vaši pokožku nebo oblečení, dobře je omyjte studenou vodou. Pokud baterie vytekly, nepoužívejte dálkové ovládání.
• Chemické látky obsažené v bateriích vám mohou způsobit popáleniny nebo jiné zdravotní potíže. Pokud tekutinu z baterií pozřete, vyčistěte si zuby a navštivte lékaře. Pokud baterie vytekly, nepoužívejte dálkové ovládání.
• Chemické látky obsažené v bateriích vám mohou způsobit popáleniny nebo jiné zdravotní potíže. Příručka vlastníka 5 Před zahájením provozu Před zahájením provozu Příprava na provoz

1. Instalaci by měl provést zkušený montážní technik.

2. Použijte dedikovaný okruh.

Použití 1. Budete-li se po dlouhou dobu vystavovat přímému proudění vzduchu, může dojít k poškození vašeho zdraví. Přímému proudění vzduchu po dlouhou dobu nevystavujte ani ostatní obyvatele domu, domácí mazlíčky nebo rostliny.

2. Pokud klimatizaci používáte společně se sporákem nebo s jinými topnými zařízeními, vyvětrejte

místnost. V opačném případě hrozí nedostatek kyslíku. 3. Nepoužívejte klimatizaci k nespecifikovaným zvláštním účelům (např. k uchovávání profesionálních zařízení, potravin, domácích mazlíčků, rostlin nebo uměleckých děl). Takovéto zacházení by mohlo předměty poškodit a zvířatům ublížit. Čištění a údržba 1. Při vyjímání filtru se nedotýkejte kovových částí jednotky. Při manipulaci s ostrými kovovými hranami by mohlo dojít ke zranění.

2. K čištění vnitřních částí klimatizace nepoužívejte vodu. Vystavení vodě může zničit izolaci, což

může vést k úrazu elektrickým proudem.

3. Při čištění jednotky se nejdříve ujistěte, že jsou napájení a pojistky vypnuté. Během provozu se

ventilátor otáčí velmi rychle. Pokud při čištění vnitřních částí jednotky tuto jednotku nechtěně zapnete, mohlo by dojít ke zranění. Servis Potřebujete-li provést opravy nebo údržbu, kontaktujte autorizovaného poskytovatele servisu. 6 Vnitřní jednotka Návod k obsluze ČEŠTINA Návod k obsluze Popis a funkce kabelového dálkového ovládání (příslušenství)

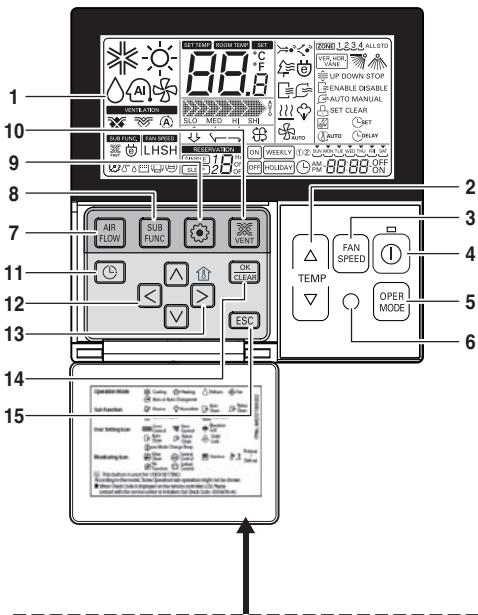

2. Tlačítko pro nastavení teploty

• Neslouží k nastavení teploty v místnosti, ale k nastavení teploty vypouštěného vzduchu.

3. Tlačítko pro nastavení rychlosti ventilátoru

• Rychlost ventilátoru má 3 úrovně.
• Nejnižší a prostřední úroveň jsou stejné

4. Tlačítko VYPNOUT/ZAPNOUT

5. Tlačítko pro výběr provozního režimu

6. Přijímač bezdrátového dálkového ovládání

• Některé výrobky bezdrátové signály nepřijímají.

7. Tlačítko pro nastavení proudění vzduchu

8. Tlačítko pro volbu podfunkcí

9. Tlačítko nastavení funkcí

10. Tlačítko ventilace

11. Tlačítko pro nastavení časovače

12. Směrová tlačítka (nahoru, dolů, doleva, doprava)

• Chcete-li zjistit pokojovou teplotu, stiskněte tlačítko Na vnitřní stranu dvířek umístěte informační štítek. Zvolte prosím příslušný jazyk pro vaši zemi.

13. Tlačítko pokojové teploty

• Zobrazí pouze pokojovou teplotu naměřenou na dálkovém ovládání.
• Není zde ovládání pokojové teploty.
• V případě jednotky sání čerstvého vzduchu se zobrazuje pouze teplota v okolí dálkového ovládání.

14. Tlačítko Nastavení/Storno

※ V závislosti na typu výrobku nemusí být některé funkce dostupné. ※ Pokud není připojeno kabelové dálkové ovládání, budou na displeji zobrazeny podivné hodnoty pokojové teploty. Model : PQRCVSL0 (černá barva) PQRCVSL0QW (bílá barva) Příručka vlastníka 7 Návod k obsluze Popis a funkce kabelového dálkového ovládání (volitelné)

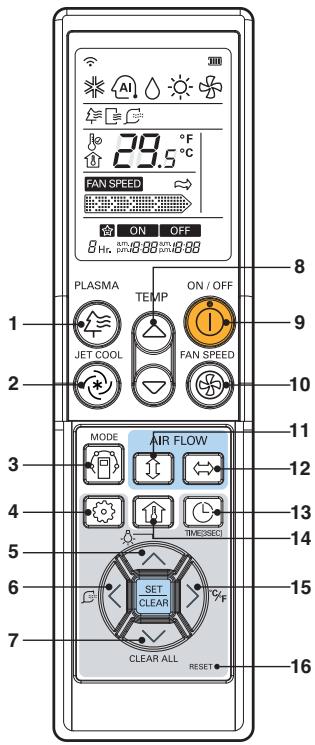

1. Tlačítko „Plasma“ (volitelné)

Slouží ke spuštění nebo vypnutí funkce plasmového čištění vzduchu.

2. Tlačítko „Jet cool“

Intenzivní chlazení při velmi vysokých otáčkách ventilátoru.

3. Tlačítko pro výběr provozního režimu

Slouží k výběru provozního režimu.

4. Tlačítko nastavení funkcí

Slouží k nastavení nebo vynulování automatického čištění a chytrého čištění.

5. Tlačítko pro úpravu svítivosti LCD (volitelné)

Slouží k úpravě svítivosti LCD

6. Tlačítko pro chytré čištění (volitelné)

Slouží ke spuštění nebo vypnutí chytrého čištění.

7. Tlačítko Clear all (Smazat vše)

Slouží k vynulování časovače.

8. Tlačítko pro nastavení pokojové teploty

Slouží k nastavení pokojové teploty.

Slouží k zapnutí/vypnutí jednotky.

10. Tlačítko pro nastavení otáček pokojového ventilátoru

Slouží k výběru jedné ze čtyř úrovní otáček ventilátoru (pomalá, střední, vysoká a chaos). PQWRHDF0 (tepelné čerpadlo) PQWRCDF0 (pouze chlazení) Provozní režim

12. Tlačítko pro úpravu vodorovného proudění

vzduchu (volitelné) Slouží k nastavení požadovaného směru proudění vzduchu ve vodorovné úrovni. Režim chlazení Automatický režim nebo automatické přepínání

13. Tlačítko pro nastavení času a časovače

Slouží k nastavení začátku a konce provozu a klidového režimu. Režim odvlhčení

14. Tlačítko pro zjištění pokojové teploty

Slouží ke zjištění pokojové teploty. Režim topení Režim ventilátoru

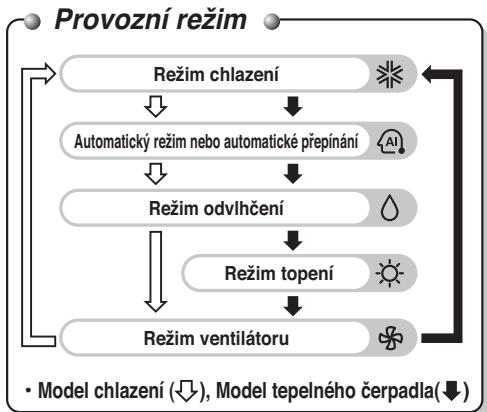

• Model chlazení ( ), Model tepelného čerpadla(

11. Tlačítko pro nastavení směru proudění vzduchu

Slouží ke spuštění nebo vypnutí pohybu průvětrníků a k nastavení požadovaného směru proudění vzduchu (ve směru nahoru/dolů).

15. Tlačítko přepínání °C/°F

Slouží k přepínání zápisu teploty ve stupních Celsia nebo Fahrenheita.

16. Tlačítko pro zrušení nastavení

Slouží ke zrušení nastavení dálkového ovládání. 8 Vnitřní jednotka Servis a údržba VÝSTRAHA: Předtím, než začnete provádět úkony údržby, vypněte hlavní zdroj energie systému. Mřížka, skříňka a dálkové ovládání ❏ Před čištěním systém vypněte. Čištění provádějte měkkým, suchým hadříkem. Nepoužívejte bělidla ani brusné materiály. POZNÁMKA Před čištěním pokojové jednotky je nutno odpojit přívod energie. Vzduchové filtry Vzduchové filtry za přední mřížkou je třeba kontrolovat a čistit alespoň jednou za čtrnáct dní (pokud je to nutné, tak i častěji). Větrací otvor výpusti vzduchu Vzduchové filtry

1. Vyjměte vzduchové filtry.

■ Uchopte úchytku a opatrně zatáhněte směrem vpřed, dokud filtr nevyjmete. VÝSTRAHA: Při odstraňování vzduchového filtru se nedotýkejte kovových částí pokojové jednotky. Mohlo by dojít ke zranění. ■ Nikdy nepoužívejte:

• Vodu teplejší než 40 °C. Mohla by způsobit deformace anebo odbarvení.
• Těkavé látky. Mohlo by dojít k poškození povrchu klimatizace.

2. Nečistoty ze vzduchového filtru odstraňte

vysavačem nebo je omyjte vodou. ■ Pokud jsou nečistoty obzvláště odolné, odstraňte je pomocí neutrálního čisticího prostředku ve vlažné vodě. ■ Pokud použijete horkou vodu (50 °C nebo teplejší), může dojít k deformaci filtru.

3. Po umytí vodou nechte filtr vysušit ve

stínu. ■ Při sušení nevystavujte vzduchový filtr přímému slunečnímu záření nebo teplu z ohně.

4. Namontujte vzduchový filtr.

Příručka vlastníka 9 ČEŠTINA Servis a údržba Servis a údržba Když nebudete klimatizační jednotku delší dobu používat. Když nebudete klimatizační jednotku delší dobu používat. Dvě až tři hodiny provozujte klimatizaci při následujícím nastavení.

• Typ provozu: režim provozu ventilátoru.
• Tímto je vysušen vnitřní mechanismus. Vypněte pojistku. Pokud má být klimatizační jednotka znovu použita. Vyčistěte vzduchový filtr a namontujte jej do pokojové jednotky. (Více o čištění viz strana 9.) Zkontrolujte, že přívod a odvod vzduchu pokojové/venkovní jednotky nejsou blokovány. VÝSTRAHA Když nebudete klimatizační jednotku delší dobu používat, vypněte pojistku. Mohou se zde hromadit nečistoty a způsobit požár. Užitečné informace Zkontrolujte, že je správně připojen zemnicí vodič. Může být připojen k pokojové jednotce. Vzduchové filtry a váš účet za elektřinu. Jestliže dojde k ucpání vzduchových filtrů prachem, chladicí výkon se sníží a 6 % elektrické energie použité k provozování klimatizace přijde nazmar. Užitečné tipy Dávejte pozor, abyste místnost nepřechladili. Nechte stažené žaluzie a zatažené závěsy. Udržujte v místnosti stálou teplotu. Zvyšuje se spotřeba energie a mohlo by dojít k poškození vašeho zdraví. Pokud je klimatizace v provozu, nedovolte, aby do místnosti pronikalo přímé sluneční světlo. Seřiďte svislé a vodorovné proudění vzduchu tak, abyste v místnosti zajistili jednotnou teplotu. Ujistěte se, že jsou dveře a okna pevně uzavřena. Pravidelně čistěte vzduchový filtr. Čištění provádějte nejméně jednou za dva týdny. Občas pokoj vyvětrejte. Nečistoty ve vzduchovém filtru snižují proudění vzduchu a snižují účinky chlazení a odvlhčování. Protože jsou okna obvykle zavřená, je dobré je občas otevřít a vyvětrat. Snažte se co nejméně otevírat okna a dveře, abyste v místnosti udrželi studený vzduch. 10 Vnitřní jednotka Servis a údržba

Odstraňování závad! Ušetříte čas i peníze! Předtím, než požádáte o opravu nebo servis, prostudujte si prosím následující body… Pokud problémy přetrvávají, obraťte se prosím na svého prodejce. Klimatizační jednotka nepracuje. V místnosti je zvláštní zápach. Zdá se, že z klimatizační jednotky uniká vysrážená voda. Po opětovném spuštění klimatizační jednotka asi 3 minuty nepracuje.

• Neudělali jste chybu při • Překontrolujte, zda se nastavování časovače? nejedná o zápach z
• Není pojistka spálená vlhkých stěn, koberce, nebo vypnutá? nábytku nebo tkanin v místnosti.

• Ke srážení vody dochází, pokud proud vzduchu z klimatizační jednotky ochlazuje teplý vzduch v místnosti.

• Jedná se o ochranný mechanizmus.
• Vyčkejte asi tři minuty a jednotka začne pracovat. Chlazení ani topení nejsou dostatečné. Provoz klimatizační jednotky je hlučný.

• Není vzduchový filtr
• Hluk, který zní jako proudění vody. znečištěný? -Jedná se o zvuk prouViz pokyny k čištění dění freonu uvnitř klivzduchového filtru.
• V místnosti mohlo být matizační jednotky. při zapnutí jednotky
• Zvuk, který zní, jako když do ovzduší uniká velmi horko. Nechte jednotku běžet po delší stlačený vzduch. dobu, a umožněte jí tak -Jedná se o zvuk vylépe vychladit místnost. soušení vody, které probíhá uvnitř klimati• Nebyla nastavena špatná teplota? zační jednotky.
• Nejsou nasávací a vyfukovací otvory pokojové jednotky ucpány? Je slyšet praskot. Displej dálkového ovládání je nezřetelný nebo vůbec nesvítí.

• Tento zvuk je vyvoláván • Nejsou baterie vybité? rozpínáním/smršťováním • Vložili jste baterie předního panelu atd. vlisprávně (+, -)? vem změny teplot. LED filtru SVÍTÍ.

• Poté, co filtr vyčistíte, stiskněte po dobu 3 vteřin tlačítko časovače a tlačítko ◀ na kabelovém dálkovém ovládání. POZNÁMKA VODĚODOLNOST: Venkovní jednotka je VODĚODOLNÁ. Vnitřní jednotka není voděodolná a neměla by tedy být vystavována nadměrnému množství vody. Příručka vlastníka 11 ČEŠTINA Než se obrátíte na servisní službu POZNÁMKA 12 Vnitřní jednotka
