РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HWW 1000 VF Güde

BG Превод на оригиналната инструкция

БЪЛГАРСКИ Преди пускане на уреда в действие моля прочетете внимателно инструкцията за използване.

BG В никакъв случай помпата не бива да работи на сухо.

Присъединение....230V\~50Hz
Мощност на мотора P1....1000 W
Макс. транспортирано количество....3500 l/h
Макс. височина на транспортиране ....44 m
Макс. височина на засмукване ....8 м
35°C Макс. температура на водата .... 35°C
Маркучено присъединение....1" IG
IPX4 Степен на защита....IPX4
Тегло....12 kg
Ниво на звукова мощност....88 dB
Обем на резервоара....19

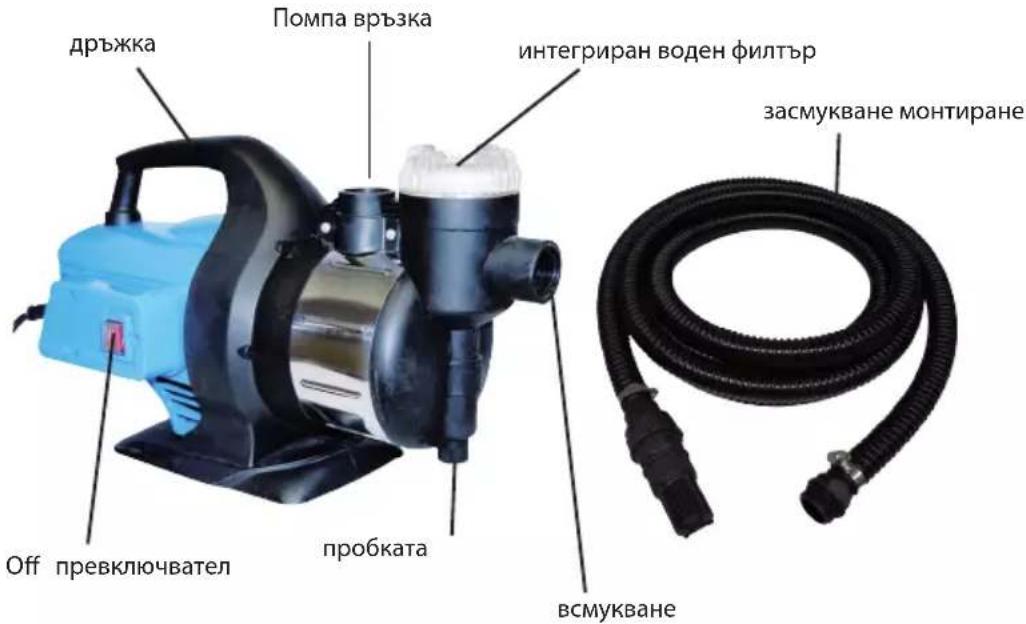

дръжка Помпа връзка интегриран воден филтър засмукване монтиране Off превключвател пробката всмукване

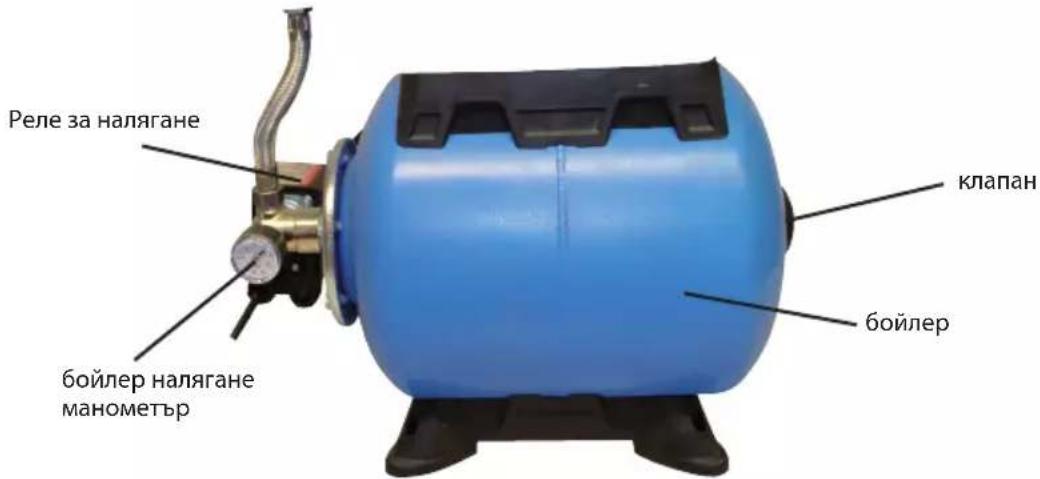

Реле за налягане бойлер налягане манометър клапан бойлер

Ако имате съмнения относно свързването и обслужването на

uredа, обърнете се към клиентски сервис.

Използване в съответствие с предназначението

Помпата е предназначена предимно за помпене на чиста вода с цел битово снабдяване с вода с използване в дома, в градината, двора и на полето. С оглед на техническите данни и инструкциите по безопасност

Този уред може да се използва по предназначение само както е посочено. При неспазване на разпоредбите от общо валидните предписания и разпоредби от това упътване производителя не може да се вини за възникнали щети

⚠️ Помпата не е подходяща за продължителна работа (напр. като циркулационна помпа в езера или потоци). Годността при този начин на експлоатация по съответен начин се съкращава. В този случай използвайте включващ часовник и осигурете достатъчна фаза за почивка между работните цикли.
⚠️ Помпата не е подходяща като непрекъснат автоматичен предпазител против претичане на цистерни и кладенци, нито пък за регулиране на подземните води в мазета.
⚠️ Не употребявайте помпата за помпене на питейна вода!
⚠️ Помпата не може да се свързва към съществуващата водопроводна мрежа като устройство за повишаване на налягането.
⚠️ В никакъв случай помпата не може да се използва като циркулациона помпа в басейни.

Специални Указания За Безопасност

ВНИМАНИЕ!

Удар от електрически ток! Съществува риск за злополука от електрически ток!

Този уред не е предвиден да се използва от лица (включително деца) с ограничени физически, органолептични и духовни способности или от лица, които нямат опит / или познания, освен ако те не се намират под надзора на лице, отговарящо за тяхната безопасност или са инструктирани от

него, как да из

Децата трябва да се намират под надзор, за да е сигурно, че не играят с уреда. Винаги дръжте деца и неупълномощени лица извън обсега на уреда.

⚠️ Работата е разрешена само с предпазен изключвател против погрешен ток (RCD макс. погрешен ток 30mA).

Преди пускане в действие електротехник трябва изцяло да провери, дали са на лице изискваните електрически мерки за безопасност. Трябва да се спазват съответните национални разпоредби

Електрическото включване се извършва в щепселната кутия.

Не излагайте уреда на дъжд и не употребявайте в мокра или влажна среда.

Необходимо е да се внимава за това, присъединяващата щепселна кутия да бъде отдалечена от вода и влага и щепсела да бъде пазен пред влага.

В никакъв случай уреда не може да се монтира във влажни шахти (опасност за късо съединение, повреда на конзолата)!

Проверете напрежението. Техническите данни посочени на типовата табелка трябва да отговарят на напрежението на електрическата мрежа.

Използвайте само удължителен кабел одобрен за работа на открито с пръскаща вода.

Никога не хвашайте за кабела помпа включена в мрежата, не я потапяйте и не я вдигайте е пренасяйте!

Преди включване на уреда в експлоатация проверете, дали не е повреден електрическия кабел или щепселната кутия.

За да се предотвратят опасности, повредения съединителен проводник трябва да се замени от производителя.. В никакъв случай не извършвайте самоволни ремонти.

Пазете кабела пред прекомерни температури, масло и остри ръбове

⚠️ Когато помпата работи в изпомваната течност не трябва да се намират или да се потапят в нея хора нито животни (напр. басейни, мази и т.н.).

⚠️ В никакъв случай помпата не бива да работи на сухо.

Не използвайте помпата без надзор, за да предотвратите последвали щети в резултат

на евентуални погрешни функции. Когато не използвате помпата задължително я изключете от мрежата.

Температурата на изпомпваната течност не трябва да надвиши +35 °C.

При използването на помпата за домашно снабдяване с вода трябва да се спазват местните разпоредби на институциите за стопанисване с водата и изпускането на отпадъчните води.

Когато помпата се използва в езера, кладенци и т.н. и в съответни водопроводни станции непременно трябва да се спазват съществуващите норми за употреба на помпи в дадената държава.

Не употребявайте помпата при вънщни температури под 0 °C или над 40 °C.

Мотора на помпата при студено време никога не трябва да се загъва в одеяла или други тъкани със замисъл да се предотврати замръзване на водата.

Потребителя отговаря спрямо трети лица що се отнася до употребата на помпата (водопроводни станции и т.н.)

Изисквания за обслужване

Преди употреба на уреда обслуживащия трябва внимателно да прочете упътването за обслужване.

Квалификация: Освен подробно поучение от специалист за използването на уреда не е необходима никаква специална квалификация.

Минимална възраст: С уреда могат да работят само лица, които са навършили 16 години. Изключения прави използването на непълнолетни само, ако това става по време на професионалното обучение с цел постигане на умение под надзора на обучаващото лице.

Обучение: Използването на уреда изисква само съответно поучаване от специалист, респ. упътване за обслужване. Специално обучение не е необходимо.

Окажете при злополука съответната първа помощ и повикайте колкото се може по бързо квалифицирана медицинска помощ. Предпазете пострадалия от други злополуки и го успокойте. Заради евентуална злополука на работното място трябва винаги да има под ръка аптечка за първа помощ според DIN 13164. Материала, който вземете от аптечката трябва да бъде допълнен веднага. Ако искате помощ, посочете тези данни:

1. Място на злополуката 2. Вид на злополуката

2. Брой на ранените 4. Вид нараняване

Поддръжка

⚠️ Преди извършване на каквато и да било работа по помпата винаги най-напред извадете щепсела на захранващия кабел от щепселната кутия.

Преди всяка употреба на помпата направете визуален контрол и се убедете, че помпата особено пък захранващия кабел и щепсела не са повредени

В случай на дефект на помпата или нейни предпазни съоръжения помпата не може да се употребява

Ако уреда е дефектен, ремонта може да извърши само клиентски сервис Да се използват само оригинални аксесоари и оригинални резервни части.

Внимание: Продължително стоящата вода в корпуса на помпата може в зависимост от конструкцията да корозира! (Кафяво оцветяване)

При съхранение през зимата трябва да се погрижите в уреда да няма вода, защото иначе студа може да унищожи уреда. Пред всяко преместване помпата трябва да се изключи от мрежата! Помпата трябва напълно да се източи и да се съхранява с мразоустойчива защита. Залепване на механичните уплътнения ще се предотврати като изплакнете помпата с подходящо масло (напр. растително масло)

Само редовно поддържан и обслужван уред може да бъде задоволително помагало. Недостатьчната поддръжка и грижа може да доведе до неочаквани инциденти и злополуки.

Гаранция

Гаранционните права са според прибавената гаранционна карта

Гаранцията се отнася изключително за недостатьци причинени поради дефекти на материала или фабрични дефекти. При упражняване на рекламации в гаранционния срок прибавете оригинален документ от закупуването с дата на покупката

От право на гаранция са изключени непрофесионална употреба като напр. претоварване на уреда, употреба със сила, увреждане от чуждо лице или от чужд предмет. Неспазване на упътването за употреба и упътването за монтаж и нормалното износване също са изключени от гаранция..

За щети в резултат на непрофесионално инсталиране или непрофесионална експлоатация на помпата производителя не гарантира.

Устройството трябва да се контролира в редовни интервали от време с оглед на неговото безупречно състояние.

Предупреждаваме Ви, че според съществуващите норми не носим отговорност за щети причинени евентуално с наши уреди в долу посочените случаи:

• Непрофесионални ремонти, извършени от неоторизирани сервиси;
• Употреба в противоречие с предназначението респ. неспазване на употребата в съответствие с предназначението;
• Претоварване на помпата с постоянна работа;
• Щети в резултат на заледяване и други дефекти причинени поради метеорологични влияния; За частите от принадлежностите важат същите предписания.

За да се предотвратят респ. да се избегнат авентуални щети (напр. наводнени помещения и т.н.) в резултат на погрешна работа на помпата (повреди респ. дефекти), собственика (потребителя) е длъжен да предприеме съответни мерки за безопасност (монтаж на алармено устройство, резервна помпа и подоб.).

Сервиз

Имате ли технически въпроси? Рекламации? Необходими ли Ви са резервни части или упътване за обслужване? На нашите страници www.guede.com в отдел Сервиз ще Ви помогнем бързо и без излишна бюрокрация. Помогнете ни, моля, за да можем да Ви помагаме. За да можем да идентифицираме Вашия уред в случай на рекламация, ни е необходимо да знаем неговия сериен номер, номера на продукта и година на производство. Всички тези данни ще намерите на типовата табелка. За да ги имате под ръка постоянно, запишете ги, моля, тук.

Сериен номер

Номер на продукта:

Година на производство

Символи

Прочетете упътването за обслужване

Преди извършване на каквато и да било работа по помпата винаги най-напред извадете щепсела на захранващия кабел от щепселната кутия.

Забранено е да се дърпа / премества с носене за кабела

Забранено е да се стои в транспортната среда

Предупреждение пред автоматично задвижване

Принадлежностите не са съставна част от доставката, препоръчано допълване от програмата на принадлежностите.

Дефектни и/или ликвидирани електрически или електронни уреди трябва да се предадат в съответните пунктове за събиране.

Пазете пред влага

Опаковката трябва да бъде насочена нагоре

План на прегледи и поддръжка

Интервал от време Описание Евент. други детайли
Според нуждите и степента на замърсяване	Почистете крайния клапан и предфилтъра	Проверете функционирането на крайния клапан
ежемесечно Проверете налягането на въздуха в котела Когато потребителите отворят коректни при 1,5 до 1,8 бара →8

Повреда Причина Отстранение
Мотора не сезадвижва	Липсва мрежово напрежениеБлокирано колело на помпата	С отверка през капака на вентилаторазавъртете оста на мотора (освободетезалепеното уплътнение на плъзгациясегмент)
Помпата не засмукваКрайния клапан липсва, респ. неуплътнява, задръстен еКрайния клапан не е във водатаПомпата е без водаПрекалено голяма височина назасмукванетоВъздушни мехури в засмукващиятръбопроводПрисъединенията не са уплътнени,помпата засмуква въздух, помпата не еобезвъздушенаЗадръстен предфилтър	Монтирайте крайния клапан, респ.почистетеПотопете засмукващия клапан във водатаНапълнете корпуса на помпатаПроверете височината на засмукванеПроверете плътността на засмукващиятръбопроводВключване според глава „Включване“повторете старателно!Почистете предфилтъра → 10
Топлинния сензоризключва помпата→ 4	Топлинната защита против претоварванена помпата е изключила защото епрегрятаБез токЧастици нечистотии (напр. камъчета) са сеутаили в засмукващия отвор	Оставете уреда да изстинеПроверете захранванетоПочистете засмукващия маркуч,предотвратете всмукване на чуждоридивещества
Недостатъчноколичествоизпомпвана вода	Прекалено голяма височина назасмукванеЗамърсен засмукващ кош на крайнияклапанЗадръстен предварителен филтър	Проверете височината на засмукванеПочистете засмукващия кош, Поставетепо-ниско крайния клапанПочистете предфилтъра → 10Почистете помпата и сменете бързоизносващите се части (Оторизиранаработилница)
Съкратени интервалина включване	Твърде ниско налягане във резервоараза въздух	Проверете налягането на въздуха → 11

Date Tehnice

С това декларираме ние, че концепцията и конструкцията на долупосочените уреди в изпълнения, които пускаме в обръщение, отговарят на съответните изисквания на инструкциите на ЕС за безопасност и хигиена. В случай на изменение на уреда, което не е било консултирано с нас, тази декларация губи своята валидност.
