| Вид продукт | Термометър за измерване |
| Марка | Weller |
| Модел | WCU |
| Обхват на измерване (термичен кръст) | 0°C до 400°C / 32°F до 752°F |
| Обхват на измерване (термодвойка тип K) | -150°C до +1200°C / -302°F до +2192°F |
| Приложим сензор | Термодвойка тип K (CA) |
| Толеранс на измерване | ±3°C между 300 и 600°C |
| Електрическо захранване | Батерия 9V, препоръчва се алкална |
| Размери (Д x Ш x В) | 138 x 73 x 43 mm |
| Тегло (без батерия) | Около 120 g |
| Работна околна температура | 0°C до 40°C, макс. 80% RH без конденз |
| Степен на защита | Степен на замърсяване 2 (IEC/UL61010-1) |
| Основни функции | Измерване на температура с термичен кръст и термодвойка тип K, възможно самокалибриране със станции Weller |
| Поддръжка и почистване | Избърсвайте портовете с мека кърпа, напоена с алкохол, не използвайте разтворител |
| Смяна на батерията | Сменете с алкална батерия 9V, когато се покаже индикатор за слаба батерия |
| Безопасност | Прочетете инструкциите, избягвайте изгаряния, не използвайте във влажна среда, изключвайте след употреба |
| Гаранция | 12 месеца срещу производствени дефекти, изключва неправилна употреба |
| Изхвърляне | Не изхвърляйте с битовите отпадъци, рециклирайте съгласно директивите за ОЕЕО |
Често задавани въпроси - WCU Weller
Въпроси на потребители за WCU Weller
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия термометър в PDF формат безплатно! Намерете ръководството си WCU - Weller и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. WCU на марката Weller.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WCU Weller
| WCU | |
| Plage de mesure de température Croix thermique | 0°C - 400°C 32°F - 752°F |
| Plage de mesure de température Type K Thermocouple | -150°C - +1200°C -302°F - +2192°F |
| Capteur applicable Thermocouple de type K (CA) | |
| Tolerance de mesure ±3 °C (entre 300 et 600 °C) | ±6°F (entre 572 et 1112°F) |
| Alimentation électricque 9 V Pile sèche | Pile alcaline recommmandée |
| BatterieCOMMENDÉE Ansmann XPower Batterie | alcaline 9V E-block |
| Dimensions L x l x H 138 x 73 x 43 mm | |
| Poids Env. 120 g (Sans batterie) | |
| Température ambiente | 0°C - 40°C, max. 80% Humidité relative, sans condensation |
| Plage d'hygrométrie | |
| Conditions environnementales Degré 2 d'encrassement applicable (Conformément à IEC /UL61010-1) | |
Consignes de sécurité
Lire entièrement ce manuel et les consignes de sécurité ci-jointes avant la mise en service et avant de travailler avec l'appareil.
Dans le cas du non-respect des consignes de sécurité, il y a danger pour le corps et danger de mort.
Conserver le présent manuel de telle manière qu'il soit accessible à tous les utilisateurs. Veuillez considérer les modes d'emploi respectifs des appareils raccordés.
Veuillez lire et respecter le mode d'emploi de l'unité d'alimentation Weller utilisée.
Pour des raisons de sécurité, les enfants et jeunes de moins de 16 ans ainsi que les personnes qui ne connaissent pas bien ce mode d'emploi, ne doivent pas utiliser l'outil. Les enfants doivent être surveillés afin de garantir qu'ils ne jouent pas avec l'appareil.
Cet outil ne doit pas être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales restreintes ou ayant un manque d'expérience et/ou de connaissances.
En cas de non utilisation de l'outil de soudage, tous les jours le poser dans la plaque de repos de sécurité. Maintenez toute personne à l'écart du poste de travail.
La présence d'enfants et de personnes non autorisées dans la zone de travail est interdite. Ne laissez personne s'approcher de l'outil ni toucher le câble.
N'utiliser que des pontes à souder originales WELLER !
Choc électrique
Protégez-vous contre les décharges électriques. La poignée des outils de soudage du modèle antistatique est conductrice.
Évitez tout contact corporel avec des pièces mises à la terre, par ex. tuyaux, éléments de chauffage, portes ou réfrigérateurs.
N'utilisez pas l'outil de soudage dans un milieu humide.
Ne travailllez pas sur des pièces sous tension.
Risque de brûlures
La pince à souder devient très chaude pour les opérations de soudage. En touchant les pinces de soudage / dessoudage, vous risquez de vous brûler. Après l'opération de soudage, l'outil de soudage et le porte-outils sont encore très chauds.
- En cas de non-utilisation de l'outil de soudage, toujours le poser dans la plaque reposoir de sécurité. Assurez la stabilité du support de sécurité.
- Ne touchez pas les panneaux très chaudes et éloignez les objets inflammables.
- Changement de buse uniquement à l'état froid
- Remplacement de buse uniquement à froid
Danger de brûlure par de l'étain de brasage liquide. Protegez-vous contre les éclaboussures d'étain.
- Portez des vêtements de protection appropriés pour vous protéger des brûlures. Protegez vos yeux et portez des lunettes de protection.
Risque d'incendie
Couvrir l'appareil de soudage ou le support de sécurité risque de provoquer un incendie. Toujours laisser l'appareil de soudage et le support de sécurité à l'air libre.
- Laissez toujours l'appareil de soudage et le support de sécurité à l'air libre.
- Ne placez aucun objet inflammable, liquides ou gaz à proximité de l'outil de soudage chaud.
- Ne placez ou ne laissez pas les pannes de soudage/cessoudage chaudes sur la surface de travail ou sur des surfaces en matière plastique.
- Évitez tout fonctionnement inopiné. Après utilisation, déconnectez l'outil du secteur.
- Tenez les objets explosifs et combustibles à l'écart.
Consignes relatives au fonctionnement
Mettre la panne chaude uniquement en contact avec le point de mesure au milieu du capteur. Tout contact avec le boîtier en plastique, les ports du capteur ou les boulons de serrage avec la panne chaude peut provoquer des dégâts.
Manipuler avec précaution le fil du capteur en l'insérant. Toute manipulation négligente peut entraîner la rupture du fil du capteur.
Cet appareil peut uniquement être utilisé à la température ambiante et dans des pièces fermées. Après la mise en marche, la mesure ne peut être effectuée correctement que lorsque l'appareil affiche la température ambiante.
La température mesurée ne peut être lue qu'une fois que la valeur affichée s'est stabilisée. Ce processus peut prendre quelques secondes.
Un autocalibrage avec offset des fers à souder est possible en utilisant la WXsmart en combinaison avec les fers à souder intelligentes RTPS MS, RTMS MS, RTUS MS. Les deux outils sont reliés par un câble RS232.
En utilisant les stations de soudage WX 1, WX 2, WXD 2, WXA 2 et WXR 3, un autocalibrage avec offset des fers à souder est possible en combinaison avec les fers à souder suivants WP 65, WP 80, WP120, WP 200, WTP 90, WXP 65, WXP 80, WXP 90, WXP 120, WXP 200, WXMP, WXMP MS, WXPP, WXPP MS et WXUP MS. Les deux outils sont reliés par un cable RS232.
N'utilisez pas le cable à des fins pour lesquelles il n'est pas prévu. Ne prenez jamais l'outil par le cable. N'utilisez pas le cable pour retenir la fiche de la prise de courant. Protégez le cable de la chaleur, de l'huile et des arêtes vives.
Soyez attentifs. Veillez à ce que vous faites. Abordez le travail avec sérieux. N'utilisez pas l'outil de soudage si vous n'êtes pas concentré.
L'outil de soudage ne doit être mis en service que dans un état technique parfait. Ne désactivez jamais les équipements de protection.
Les défauts et dérangements doivent être éliminés immédiatement. Avant toute utilisation de l'outil / appareil, inspectez avec soin le fonctionnement correct et conforme des équipements de protection. Assurez-vous que les pièces en mouvement fonctionnent correctement et ne se coincent pas et que toutes les pièces sont en bon état. Toutes les pièces doivent être montées correctement et toutes les conditions remplies afin de pouvoir garantir le fonctionnement impeccable de l'outil.
Utilisation conforme aux prescriptions
Utiliser l'unité de calibrage exclusivement pour mesurer et calibrer la température de la panne, selon les conditions spécifiées dans ce manuel.
Cet appareil peut uniquement être utilisé à la température ambiante et dans des pièces fermées. Protégez de l'humidité et des rayons directs du soleil.
Entretien et maintenance
Pour garantir la précision des mesures, nous recommandons de reparamétrer le capteur toutes les 50 mesures. Cette donnée est à prendre comme valeur de référence.
Essuyer les ports du capteur salis par le flux de soudure uniquement avec un chiffon doux imbibé d'alcool. Ne pas utiliser de diluant ou d'essence.
Quand la batterie affiche le symbole "low", "batterie faible", la remplacer par une autre du même type. Voir les spécifications des données techniques. Un faible niveau de batterie peut entraîner des mesures imprécises.
En cas de non-utilisation prolongée, stocker la batterie de l'outil.
Élimination des déchets
Les outils électriques, les batteries et les accus ne doivent pas être jetés avec les ordures ménagères. Ils doivent être collectés séparément et remis à une entreprise de recyclage en vue d'un traitement écologique. Renseignez-vous auprès des autorités locales ou auprès de votre distributeur pour connaître les entreprises de recyclage et les points de collecte.
Garantie
Les réclamations pour vices de fabrication expirent 12 mois après la livraison. Ceci ne s'applique pas aux droits de recours de l'acquéreur d'après les §§ 478, 479 du code civil allemand.
La garantie que nous accordons n'est valable que dans la mesure où la garantie de qualité ou de solidité a fait l'objet d'une confirmation écrite par nos soins et moyennant l'emploi du terme „Garantie".
La garantie perd toute sa validité en cas d'utilisation non conforme et de manipulations quelconques de la part d'un personnel non qualifié.
Pour plus d'informations, consulter www.weller-tools.com.
Symboles
Attention!
Avertissement! Risque de brûlures
Lire la notice d'utilisation!
Design et poste de travail conformes ESD
Type K Thermocouple
Croix thermique
Signe CE
Marque de conformité britannique
Élimination des déchets
Ne pas jeter les appareils électriques dans les ordures ménagères. Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
Nous déclarons que les produits désignés répondent aux conditions des directives suivantes :
autorise à réunir les documentations techniques.

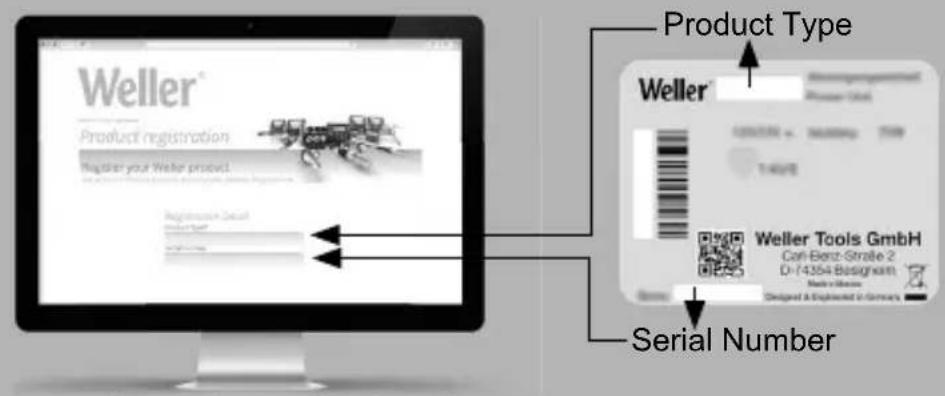

Enregistrement produit
